но с двухкорпусным особенно тяжёлым плугом наверное это не обязательно
Здравствуйте,
прошу прощения, для двухкорпусного плуга опорное колесо не обязательно? Я правильно понял?
прошу прощения, для двухкорпусного плуга опорное колесо не обязательно? Я правильно понял?
Нет. На двухкорпусном плуге необязательно выносить опорное колесо за край полевой доски. Само колесо обязательно.
Я вот до сих пор не пойму , если навеску делал на плите , почему цилиндр оказался между рычагами ? Столько неудобств . Почему не сделать так :
У меня мосты обрезаны и ширина рамы сзади 71 см. Туда влезли бензобак и АКБ. Места для ГЦ не хватило.
Здравствуйте,
прошу прощения, для двухкорпусного плуга опорное колесо не обязательно? Я правильно понял?
Нет. На двухкорпусном плуге необязательно выносить опорное колесо за край полевой доски. Само колесо обязательно.
Уже правильно ответили без меня ) .
У меня мосты обрезаны и ширина рамы сзади 71 см. Туда влезли бензобак и АКБ. Места для ГЦ не хватило.
У меня колея 106 см. ширина плиты 50 см., а между колёсами влез гидроцилиндр (самое главное )) , седушка подпружиненная и два груза не мелких . А АКБ и гидробак нашли себе другое место . Нужно было цилиндр пихать в первую очередь , меньше мороки было бы .
У вас какой угол между косынкой рамы плуга и осью трактора?
Внутренние размеры моей рамы 39 х 91 х 10 плюс - минус 1 см., угол примерно 23 градуса, захват корпуса 25 см., расстояние между корпусами 60 см.
: есть ли какие рекомендации по расстоянию от заднего колеса до переднего корпуса плуга?
Рекомендации есть, но не знаю насколько они Вам помогут: https://kubsau.ru/upload/iblock/b0a/b0a … 613c72.pdf
https://kubsau.ru/upload/iblock/b0a/b0a … 13c72.pdf, стр. 47 - 48.
"Следовательно, наивыгоднейшим направлением
тягового усилия Ря в вертикальной плоскости должно
быть такое, когда вектор силы при своем продолжении
встречает след центра тяжести, т.е. проходит через точку С, [2]."
Дело за малым - найти направление тягового усилия Pzx своего трактора.
78rus
Просчитал по вашим данным: при минимальной ширине захвата 22 см. и угле 22 градуса расстояние между корпусами получается 54 см, где-то в Ваших расчетах ошибка или неправильно угол замерен.
Отредактировано Александр 61 (24 апреля, 2020г. 08:03:14)
Александр 61
По вашим размерам всё бьётся.
Свои размеры ещё раз прорисую.
По первому корпусу, если честно, ничего не понятно. Слишком заумные разъяснения.
Вот мои расчётные размеры.
Но это от носка лемеха, до носка лемеха. А между самими корпусами получается мизер.
Александр 61
Ошибся в прорисовке корпусов. Вот правильная картинка.
между одноимёнными точками 54,5 см. На 6 см меньше формульных расчётов.
Вот правильная картинка.
Я бы на вашем месте все таки отвел первый корпус из под навески......
Я бы на вашем месте все таки отвел первый корпус из под навески......
Это реально. Рама ещё только в прорисовке. У неё будет и сдвиг в сторону +-3-4 см. и регулировка отклонения от оси трактора. Но не традиционные.
Сегодня покупал сверло Ф 20 с проточенным хвостовиком. Именно под раму плуга.

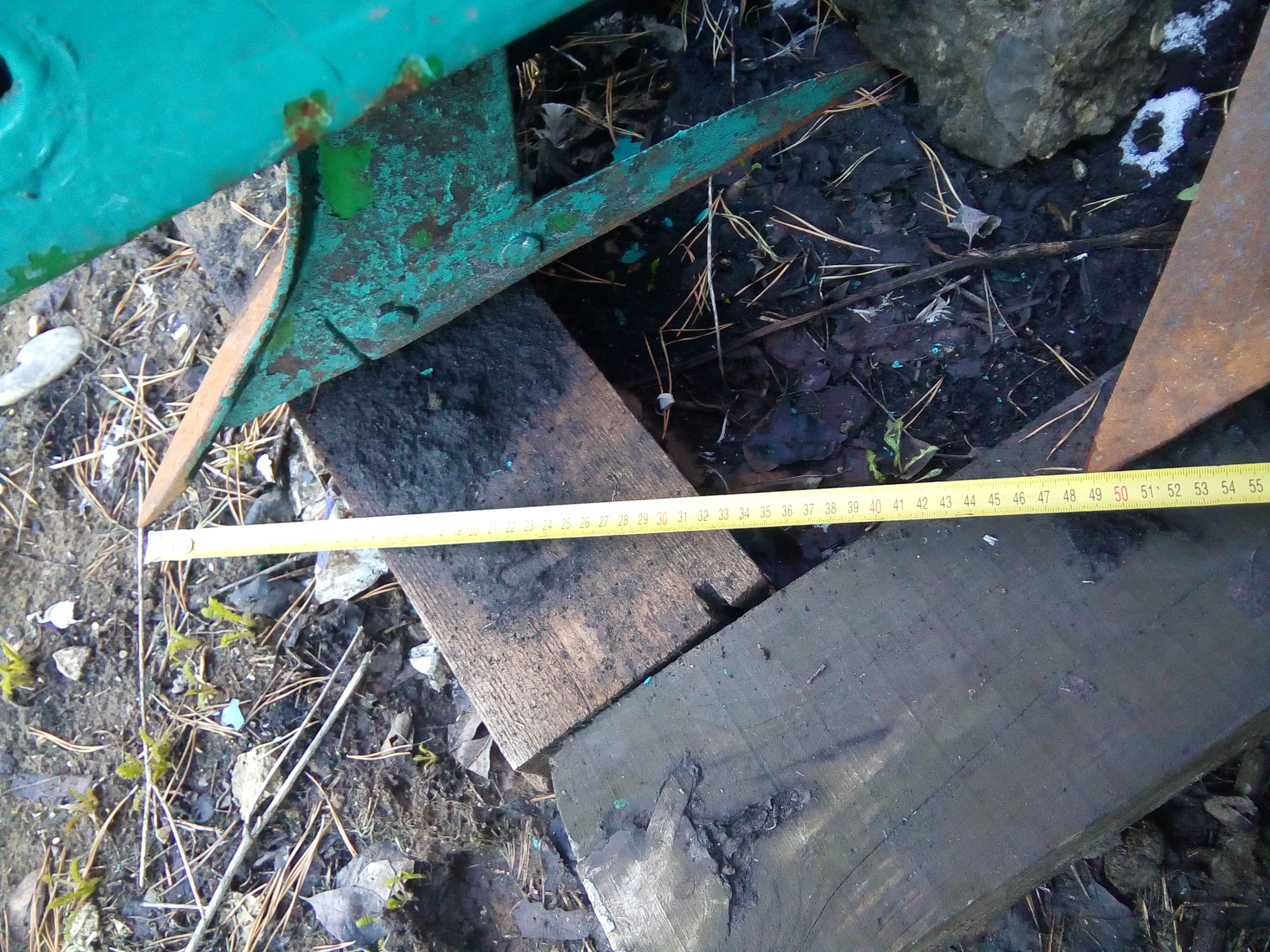

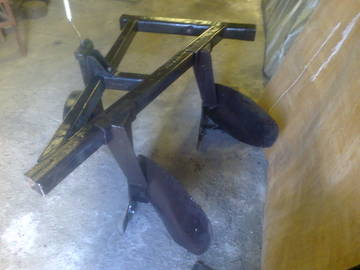

Привет! У меня между носками лемехов расстояние равно 48,5 см.
Отредактировано classic (24 апреля, 2020г. 18:17:39)
Привет! У меня между носками лемехов расстояние равно 48,5 см.
Это по диагонали. Если промерить по оси трактора, то будет меньше. Насколько я понимаю, то чем меньше расстояние между корпусами, тем больше шансов на забивание дёрном. Застрянет между корпусами.
чем меньше расстояние между корпусами, тем больше шансов на забивание дёрном
Согласен. Забивание ещё зависит и от высоты стоек плуга, от наличия на пашне не перепревшего навоза с включением соломы. У меня участок маленький и старался плуг сделать компактным.
У меня участок маленький и старался плуг сделать компактным.
В этом есть резон
между одноимёнными точками 54,5 см. На 6 см меньше формульных расчётов.
Я думаю вполне нормальное расстояние, тем более, что, как Вы пишете по инструкции по укосине должно быть 59,5 см., а оно так и получается по схеме - 58,7см. Если плуг и содрали, то наверное размеров все же придерживались. Я раму удлинял скорее чтобы гармонично плуг смотрелся, а переделку затеял только ради увеличения высоты стоек, так как проблема была именно в этом. А первый корпус я бы тоже сдвинул назад, чтобы носок лемеха находился примерно на уровне переднего бруса или концов тяг.
А первый корпус я бы тоже сдвинул назад, чтобы носок лемеха находился примерно на уровне переднего бруса или концов тяг.
Это можно.
Это можно.
Примерно вот так.....

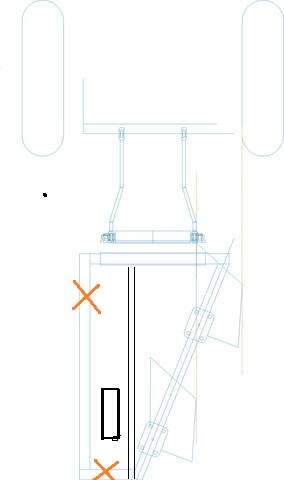

У меня вот такое вот вырисовывается. Прямая длинная труба 108 см, косая около 112 см.
78rus
Александр 61
Не мешало бы как нибудь систематизировать знания по двухкорпусному плугу , где нибудь отдельно , а то вдруг ещё кто нибудь захочет построить , а информация разрознена по разным местам ... я вот например то же хочу
, а в формулах не разбираюсь .
вот такое вот вырисовывается.
А смысл продольный брус так влево выносить, можно сделать вот так:
У меня передний брус выходит за пределы треугольника вправо, у Вас наоборот. Если Вы с целью поставить опорное колесо по следу трактора, то при такой колее и захвате плуга не лучший вариант.
Александр 61
Попробую словами объяснить свою задумку.
Плуг одевается на треугольник навески. Как культиватор чуть выше в теме. К той детали, которая надевается на треугольник крепятся два ШС 20. Один ШС в приварном корпусе, другой к покупной шаровой головке имеющей резьбовую часть. Это элемент регулировки плуга относительно оси трактора. Резьба имеет длину около 4 см., 3 из которых и будут регулировкой.
Дальше идёт труба 60х60х4 имеющая вырез по всей своей длине. Внутри неё вставлена труба 50х50х4, которая является частью рамы плуга. Малая труба может смещаться в большой трубе вправо-влево. Это будет регулировка плуга в поперечном направлении. Большая труба будет зажиматься как хомут и фиксировать малую трубу.
На картинке не нарисованы только ШСы. Остальное более-менее прорисовано.
Если я смещу прямую трубу вправо, то потеряю поперечную регулировку.
Опорное колесо пойдёт возможно ближе к борозде.
Как то так.
78rus
Александр 61
Я позже постараюсь эту инфу продублировать в плуги.
Я позже постараюсь эту инфу продублировать в плуги.
Малая труба может смещаться в большой трубе вправо-влево. Это будет регулировка плуга в поперечном направлении. Большая труба будет зажиматься как хомут и фиксировать малую трубу.
Я бы сказал что это лишняя опция,плуг можно и растяжками увести,конечно само место креплений заранее примерно выставить и далее растяжками навески......в общем эта опция вам понадобится один только раз,больше вы этот узел не будете регулировать.......
ем эта опция вам понадобится один только раз,больше вы этот узел не будете регулировать.......
Это понятно. Но из-за этого одного раза она и делается. Растяжки у меня ходят примерно +- 3см.
Попробую словами объяснить свою задумку.
Понял, но ради единоразовой регулировки можно было бы и попроще сделать . Я бы еще посоветовал регулировку наклона плуга в горизонтальной плоскости (тоже разовую) с тем, чтобы каждый раз не крутить вертикальные тяги при смене культиватора на плуг.
Я бы еще посоветовал регулировку наклона плуга в горизонтальной плоскости (тоже разовую) с тем, чтобы каждый раз не крутить вертикальные тяги при смене культиватора на плуг.
Это я могу, это несложно. Но только в грубой форме. Подстраивать всё равно придётся.
Это я могу, это несложно. Но только в грубой форме. Подстраивать всё равно придётся.
Согласен, подстраивать все равно придется - теоретический наклон отличается от практического, вот поэтому я и говорю, что разовая, потом эту регулировку можно исключить.
Это я могу,
Не знаю поймёте ли правильно,но по пытаюсь объяснить,просто оба плуга разобраны и сфотать нормально нет возможности.....

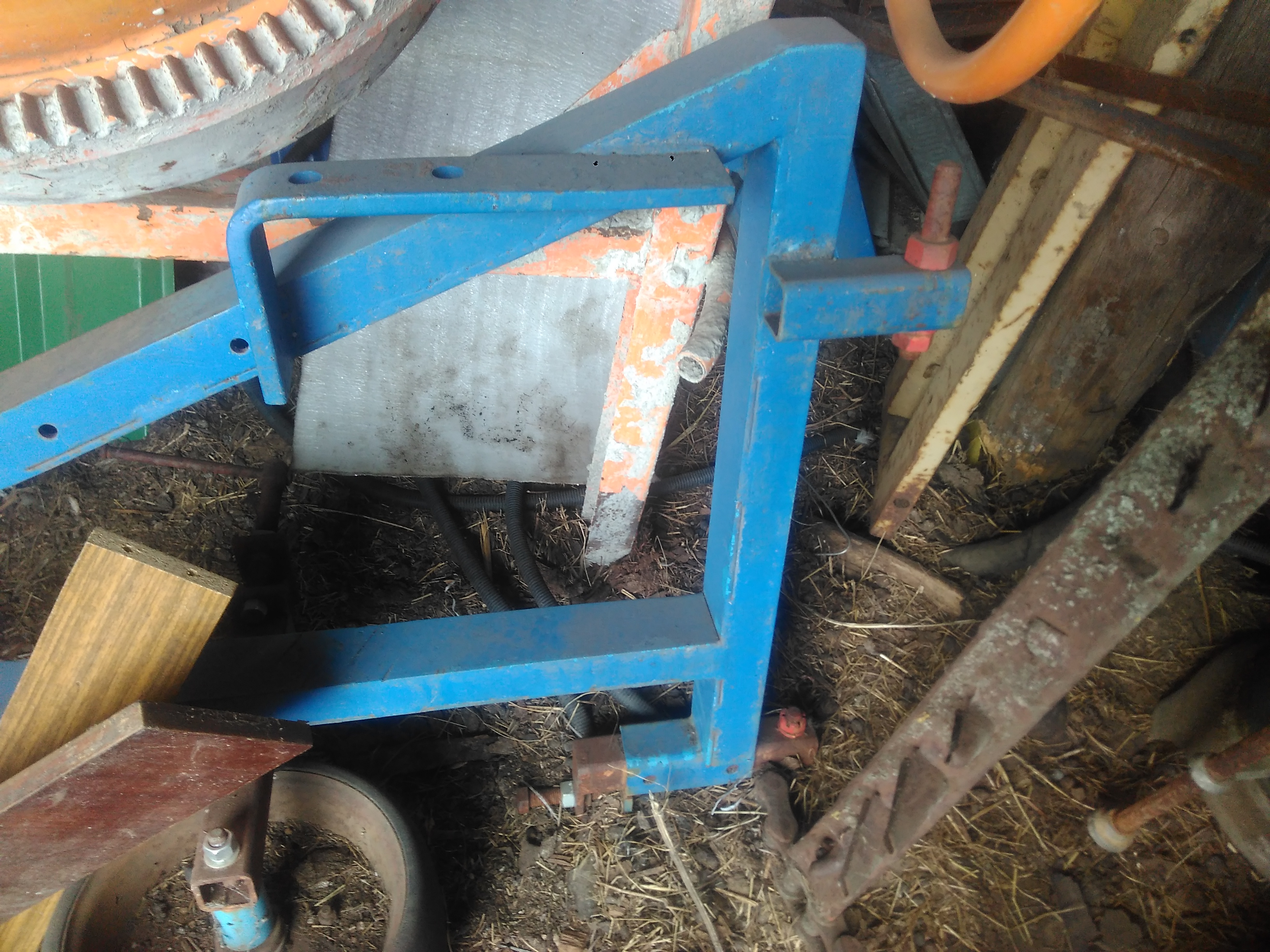

В общем первым был плуг голубенький,сначала с правой стороны я сделал кронштейн с несколькими отверстиями по высоте (не знал как будет лучше) ,а с левой стороны один жёсткий кронштейн,потом попробовал,нашёл оптимальные размеры и сделал справа жёсткий кронштейн а слева сделал регулировку по длинне,то есть для заноса хвоста плуга в сторону,там труба в трубе и регулируется винтом,с фиксацией...... ( это на картинке нижний) как видим они не в одной плоскости относительно рамы,перекос где то около 5-6 см

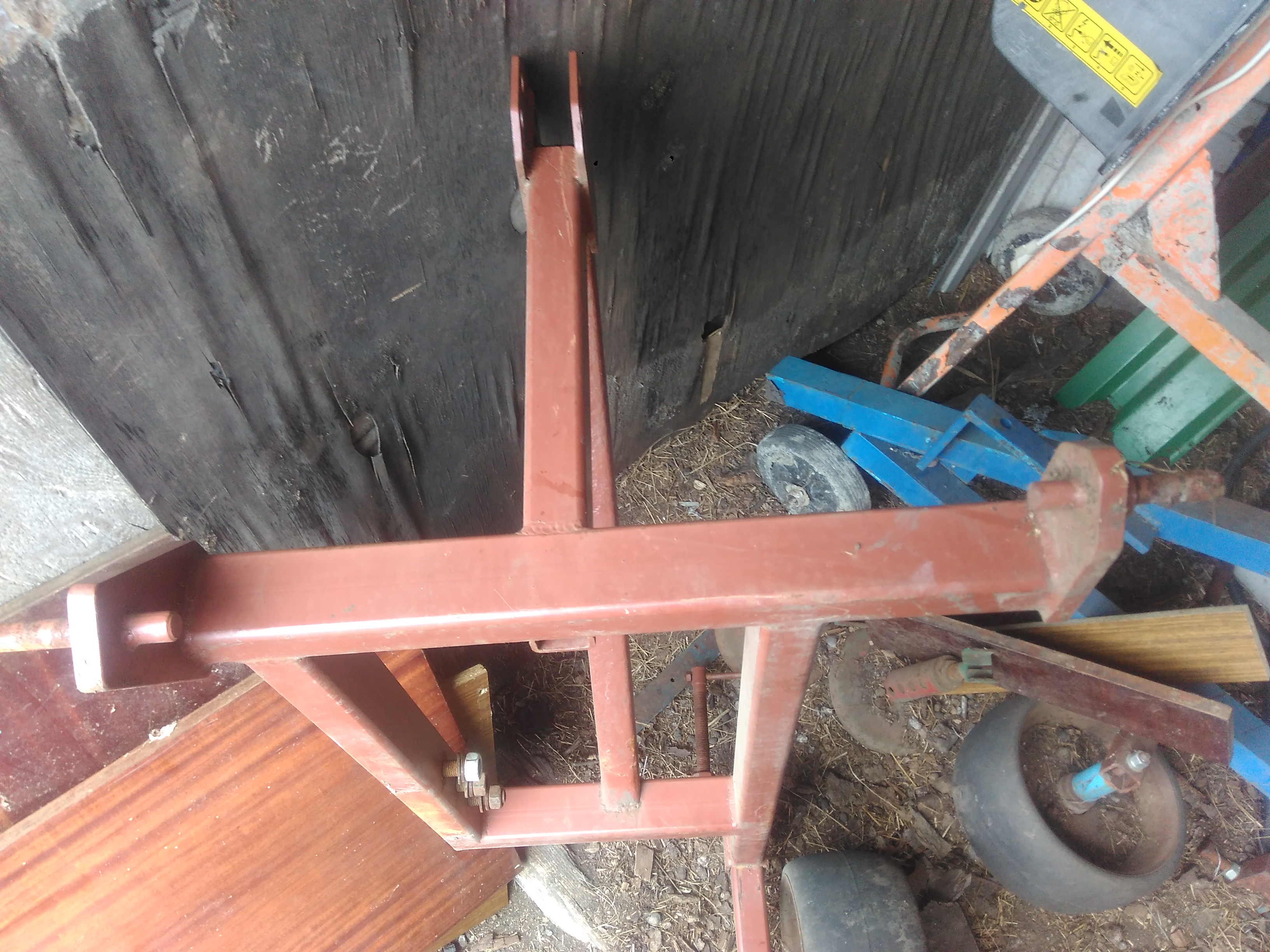

Далее уже по проторенной дорожке сделал второй плуг 1-30,тут уже не стал делать регулировок а сделал сразу с перекосом оба кронштейна жёстко....
Отредактировано Perec.41 (25 апреля, 2020г. 11:44:46)
Сделал сегодня растяжки на рычаги и начал делать плуг.
Растяжка.
Плуг. Крепление на треугольник и регулировка продольной оси. Регулировки мало, но что есть, то есть.
Угол наклона. Пока на прихватках, но высчитывал его тщательно, должен устроить.
А вот так вот будет осуществляться поперечное смещение плуга. Надо только решить какой диапазон смещения делать.
