Узел перелома,варианты

Страница:   1 2 3

Сообщений 31 страница 60 из 61

31

  • Автор: Ром.Ка.
  • Ветеран
  • Ром.Ка.
  • Откуда: Казахстан. Семипалатинск.
  • Зарегистрирован: 25 февраля, 2015г.
  • Приглашений: 0
  • Сообщений: 799
  • Уважение: [+51/-1]
  • Позитив: [+28/-0]
  • Пол: Мужской
  • Возраст: 53 [1971-01-29]
  • Провел на форуме:
    25 дней 10 часов
  • Последний визит:
    6 октября, 2024г. 07:09:42
78rus написал(а):

Внизу сферический шарнир типа шаровой опоры, верхняя тяга обеспечивает и жёсткость конструкции в продольном направлении и две степени свободы в поперечном.

Мне вот такой нравится. Выкладывал уже где то, с буржуйского сайта подсмотрел.
http://sg.uplds.ru/t/aBoIV.jpg
http://s6.uplds.ru/t/8TfPv.jpg
Неплохая альтернатива УАЗ кулаку, да и мне кажется покрепче будет, без всяких шкворней (которые частенько разбивает) и ступиц.

0

32

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38
78rus написал(а):

Aleks 00

На мой взгляд, решение изящное, но хлипкое.

Не знаю, вот делают на кулаке ваз и все нормально как бы. Я для себя решил что буду тут первопроходцем и даже прикупил шаровую от газели соболь, она будет нижней. А две верхнии от ваз. Так как считаю что собственно низ с большими нагрузками. Привожу также фото шаровой.  Для минитрактора, а в задумках даже микротрактор))) ,самое то.
http://s3.uploads.ru/t/ErBSt.jpg
http://s2.uploads.ru/t/E6gPs.jpg

Отредактировано Василь Кул (10 ноября, 2016г. 11:36:51)

0

33

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

Ну вот немного сегодня поработал и сделал нижнюю часть.

http://se.uploads.ru/t/Yw9bf.jpg
http://sd.uploads.ru/t/x6Mt4.jpg
http://sg.uploads.ru/t/8haM5.jpg

0

34

  • Автор: KostW
  • Администратор
  • KostW
  • Откуда: г.Малмыж Кировской области
  • Зарегистрирован: 18 октября, 2010г.
  • Приглашений: 0
  • Сообщений: 2769
  • Уважение: [+143/-8]
  • Позитив: [+459/-10]
  • Пол: Мужской
  • Возраст: 60 [1964-01-06]
  • Провел на форуме:
    2 месяца 21 день
  • Последний визит:
    Сегодня 21:36:44
Василь Кул написал(а):

Для минитрактора, а в задумках даже микротрактор))) ,самое то.

Можно наверное срезать излишний металл как по ширине, так и по длине пластин  (только чуть больше посадочного под шаровую)  типа треугольника,  но усилить  в виде швеллера. А то вдруг для "микро"  нужно будет пространства чтоб впихнуть "невпихваемое" :)  А так такая конструкция  переломного кажется будет проще в приварке (соосность шарика на глаз выставить можно будет). Но вот почему считаешь, что на верхнюю  будет меньше нагрузка? Нагрузка то одинаковая, только направления  у верхней и нижней в разные стороны.

+1

35

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

Сосность ненужна вверху будут две шаровие, для етого немного модернизирую(укорочю_розверну) тягу от газели
http://sd.uploads.ru/t/j8Ikb.jpg

0

36

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

http://s0.uploads.ru/t/2qEhV.jpg
Ну ...похвастаюсь

0

37

  • Автор: yri
  • Участник
  • yri
  • Откуда: г Кириши
  • Зарегистрирован: 15 января, 2015г.
  • Приглашений: 0
  • Сообщений: 70
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 56 [1967-12-02]
  • Провел на форуме:
    1 день 23 часа
  • Последний визит:
    11 августа, 2021г. 17:57:09

http://savepic.net/8678630.jpg

0

38

  • Автор: yri
  • Участник
  • yri
  • Откуда: г Кириши
  • Зарегистрирован: 15 января, 2015г.
  • Приглашений: 0
  • Сообщений: 70
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 56 [1967-12-02]
  • Провел на форуме:
    1 день 23 часа
  • Последний визит:
    11 августа, 2021г. 17:57:09

http://savepic.net/8672486.jpg

Переделал узел поворота и привод

Отредактировано yri (15 декабря, 2016г. 17:17:02)

0

39

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

Длину верхней тяги надо било би побольше сделать. И чем не устроил кулак?

Отредактировано Василь Кул (15 декабря, 2016г. 23:35:22)

0

40

  • Автор: Vitalij
  • Администратор
  • Vitalij
  • Откуда: Беларусь,Гродненская обл.
  • Зарегистрирован: 28 июня, 2010г.
  • Приглашений: 0
  • Сообщений: 4903
  • Уважение: [+358/-5]
  • Позитив: [+627/-3]
  • Пол: Мужской
  • Возраст: 48 [1976-01-08]
  • Провел на форуме:
    3 месяца 10 дней
  • Последний визит:
    27 октября, 2024г. 16:57:13

Василь Кул

Нужно писать имя (ник) того , кому адресовано сообщение !

yri

Не правильно вставлены фото !

Короче , ниже ссылки , освежите в памяти , кто что призабыл .

0

41

  • Автор: 78rus
  • Модератор
  • 78rus
  • Откуда: Ленинград
  • Зарегистрирован: 3 января, 2015г.
  • Приглашений: 0
  • Сообщений: 2779
  • Уважение: [+176/-1]
  • Позитив: [+8/-1]
  • Пол: Мужской
  • Возраст: 50 [1974-01-10]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    19 ноября, 2024г. 19:47:57

УРИ
Верхняя тяга короткая. При провороте полурам относительно друг друга верхние пластины будут стремиться навстречу. Чем длиннее будет верхняя тяга, тем меньше будет это стремление.

+1

42

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

Может ктото догадался что у меня стабилизирущая тяга будет внизу, как  то так
http://s1.uploads.ru/t/gFs7K.jpg
Но не пойму что на фото внизу за стабилизатори и для чего?
http://s4.uploads.ru/t/KFLvm.jpg

0

43

  • Автор: 78rus
  • Модератор
  • 78rus
  • Откуда: Ленинград
  • Зарегистрирован: 3 января, 2015г.
  • Приглашений: 0
  • Сообщений: 2779
  • Уважение: [+176/-1]
  • Позитив: [+8/-1]
  • Пол: Мужской
  • Возраст: 50 [1974-01-10]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    19 ноября, 2024г. 19:47:57

Василь Кул,
хитрая система. Но любое усложнение конструкции ведёт к повышению вероятности отказа. В чём смысл усложнения системы? Чем она лучше просто двух шаровых?

0

44

  • Автор: yri
  • Участник
  • yri
  • Откуда: г Кириши
  • Зарегистрирован: 15 января, 2015г.
  • Приглашений: 0
  • Сообщений: 70
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 56 [1967-12-02]
  • Провел на форуме:
    1 день 23 часа
  • Последний визит:
    11 августа, 2021г. 17:57:09
Василь Кул написал(а):

Длину верхней тяги надо било би побольше сделать. И чем не устроил кулак?

Отредактировано Василь Кул (Вчера 23:35:22)

Кулак не выдержал нагрузки .Вместо него поставил на каждый мост по гидромотору.

0

45

  • Автор: yri
  • Участник
  • yri
  • Откуда: г Кириши
  • Зарегистрирован: 15 января, 2015г.
  • Приглашений: 0
  • Сообщений: 70
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 56 [1967-12-02]
  • Провел на форуме:
    1 день 23 часа
  • Последний визит:
    11 августа, 2021г. 17:57:09
78rus написал(а):

УРИ
Верхняя тяга короткая. При провороте полурам относительно друг друга верхние пластины будут стремиться навстречу. Чем длиннее будет верхняя тяга, тем меньше будет это стремление.

Да вроде всё нормально,Если сделать длиннее наклон осей будет большой ,для погрузчика это нехорошо .

0

46

  • Автор: yri
  • Участник
  • yri
  • Откуда: г Кириши
  • Зарегистрирован: 15 января, 2015г.
  • Приглашений: 0
  • Сообщений: 70
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 56 [1967-12-02]
  • Провел на форуме:
    1 день 23 часа
  • Последний визит:
    11 августа, 2021г. 17:57:09
Vitalij написал(а):

Василь Кул

Нужно писать имя (ник) того , кому адресовано сообщение !

yri

Не правильно вставлены фото !

Короче , ниже ссылки , освежите в памяти , кто что призабыл .

Понял,исправлюсь.

0

47

  • Автор: 78rus
  • Модератор
  • 78rus
  • Откуда: Ленинград
  • Зарегистрирован: 3 января, 2015г.
  • Приглашений: 0
  • Сообщений: 2779
  • Уважение: [+176/-1]
  • Позитив: [+8/-1]
  • Пол: Мужской
  • Возраст: 50 [1974-01-10]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    19 ноября, 2024г. 19:47:57

Ури, сделаете тему? Сам думал так же сделать, но остановило незнание номенклатуры по гидромоторам. А так то хорошее решение в плане компактности трактора.

0

48

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

Вернусь все таки к узлу что на фото. http://sg.uploads.ru/t/6yj79.jpg

Нарисовал картинку а то второй день спать не могу)  http://s9.uploads.ru/t/hxeCf.jpg
Предположим что центр это точка 0, крепление стабилизатора, тот что на двух ШС в точках 01 и 02 . Так вот если принять что точки 0 и 01 седят на одной раме то они неподвижны, а точка 02 будет описывать дуги относительно двух этих точек то получается, что их траектория разная :confused:  Но оно работает!!!
И еще,видно что расстояние 001=002. Может ли оно отличатся?

Вот этот вопрос был в тему! Спасибо.

KostW написал(а):

(соосность шарика на глаз выставить можно будет)..

Отредактировано Василь Кул (16 декабря, 2016г. 13:06:15)

0

49

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

Мои предсказания сбылись, узел на фотке НЕ РАБОЧИЙ!!!!!
Сделал модель из старых тяг, вот что  получилось

Ну и рабочий вариант. Так что должна быть соосность!

0

50

  • Автор: Aleks 00
  • Ветеран
  • Aleks 00
  • Откуда: Брестская обл.
  • Зарегистрирован: 15 января, 2012г.
  • Приглашений: 0
  • Сообщений: 511
  • Уважение: [+14/-0]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 52 [1972-10-23]
  • Провел на форуме:
    5 дней 21 час
  • Последний визит:
    13 января, 2022г. 21:59:20
Василь Кул написал(а):

Мои предсказания сбылись, узел на фотке НЕ РАБОЧИЙ!!!!!

эксперимент неправильный :flag:

0

51

  • Автор: 78rus
  • Модератор
  • 78rus
  • Откуда: Ленинград
  • Зарегистрирован: 3 января, 2015г.
  • Приглашений: 0
  • Сообщений: 2779
  • Уважение: [+176/-1]
  • Позитив: [+8/-1]
  • Пол: Мужской
  • Возраст: 50 [1974-01-10]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    19 ноября, 2024г. 19:47:57

Василь,  или верх или низ не должны иметь более одной степени свободы. Этот заневоленный шарнир будет направлять всю конструкцию.

0

52

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38
Aleks 00 написал(а):

эксперимент неправильный

rus02 написал(а):

Задал вопрос-получил ответ.   Это европейский форум
Задал вопрос-ответили вопросом. Это израильский форум.
Задал вопрос-и тебе долго объясняют , какой ты идиот и дебил. Это российский форум

0

53

  • Автор: Aleks 00
  • Ветеран
  • Aleks 00
  • Откуда: Брестская обл.
  • Зарегистрирован: 15 января, 2012г.
  • Приглашений: 0
  • Сообщений: 511
  • Уважение: [+14/-0]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 52 [1972-10-23]
  • Провел на форуме:
    5 дней 21 час
  • Последний визит:
    13 января, 2022г. 21:59:20
Василь Кул написал(а):

Это израильский форум.

Мне кажется,что я ни на чей вопрос не отвечал. :rain:

0

54

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

Aleks 00
Ну так напишите в чем я ошибся.

0

55

  • Автор: Aleks 00
  • Ветеран
  • Aleks 00
  • Откуда: Брестская обл.
  • Зарегистрирован: 15 января, 2012г.
  • Приглашений: 0
  • Сообщений: 511
  • Уважение: [+14/-0]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 52 [1972-10-23]
  • Провел на форуме:
    5 дней 21 час
  • Последний визит:
    13 января, 2022г. 21:59:20
Василь Кул написал(а):

Ну так напишите в чем я ошибся.

Сегодня сам проводил подобный эксперимент.Ошибки нет. Извиняюсь.
Мне давно интересно было, как работает такое сочленение.

Отредактировано Aleks 00 (20 декабря, 2016г. 23:32:51)

0

56

  • Автор: www_v
  • Участник
  • www_v
  • Откуда: Балашиха
  • Зарегистрирован: 7 августа, 2016г.
  • Приглашений: 0
  • Сообщений: 108
  • Уважение: [+4/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 53 [1971-08-24]
  • Провел на форуме:
    2 дня 17 часов
  • Последний визит:
    30 марта, 2020г. 11:18:51

Для маленьких тракторов интересный узел перелома с поворотным механизмом.
http://sa.uploads.ru/t/dvbGl.jpg
http://s1.uploads.ru/t/QusVz.jpg

0

57

  • Автор: Василь Кул
  • Новичок
  • Василь Кул
  • Откуда: г.Львов Украина
  • Зарегистрирован: 27 октября, 2016г.
  • Приглашений: 0
  • Сообщений: 22
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 44 [1980-01-02]
  • Провел на форуме:
    1 день 3 часа
  • Последний визит:
    12 мая, 2020г. 20:02:38

Доделал свой узел :cool: http://s2.uploads.ru/t/OBSJV.jpg
http://s4.uploads.ru/t/BqCS4.jpg
http://sf.uploads.ru/t/B8LzM.jpg

0

58

  • Автор: yalymka
  • Активный участник
  • yalymka
  • Откуда: Чувашия
  • Зарегистрирован: 10 октября, 2010г.
  • Приглашений: 0
  • Сообщений: 431
  • Уважение: [+29/-2]
  • Позитив: [+19/-0]
  • Пол: Мужской
  • Возраст: 51 [1973-02-28]
  • Провел на форуме:
    11 дней 0 часов
  • Последний визит:
    24 февраля, 2024г. 15:17:46

Редко бываю на форуме , весь в работе . Недавно по случаю достался передний мост от полноприводной газели , посмотрел устройство и пришел к выводу , что переломный узел из него получится намного крепче чем из уазовского поворотного кулака . И в обслуживании перелом из газелевского моста получится намного проще . Сейчас собираю два тракторишки , полноприводный переломку и маленький классику , как сделаю , создам темы .

Отредактировано yalymka (17 сентября, 2023г. 17:10:08)

0

59

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 541
  • Уважение: [+8/-0]
  • Позитив: [+202/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 18:08:15
yalymka написал(а):

как сделаю , создам темы

Процесс изготовления был бы более интересен. И полезен.

0

60

  • Автор: yalymka
  • Активный участник
  • yalymka
  • Откуда: Чувашия
  • Зарегистрирован: 10 октября, 2010г.
  • Приглашений: 0
  • Сообщений: 431
  • Уважение: [+29/-2]
  • Позитив: [+19/-0]
  • Пол: Мужской
  • Возраст: 51 [1973-02-28]
  • Провел на форуме:
    11 дней 0 часов
  • Последний визит:
    24 февраля, 2024г. 15:17:46

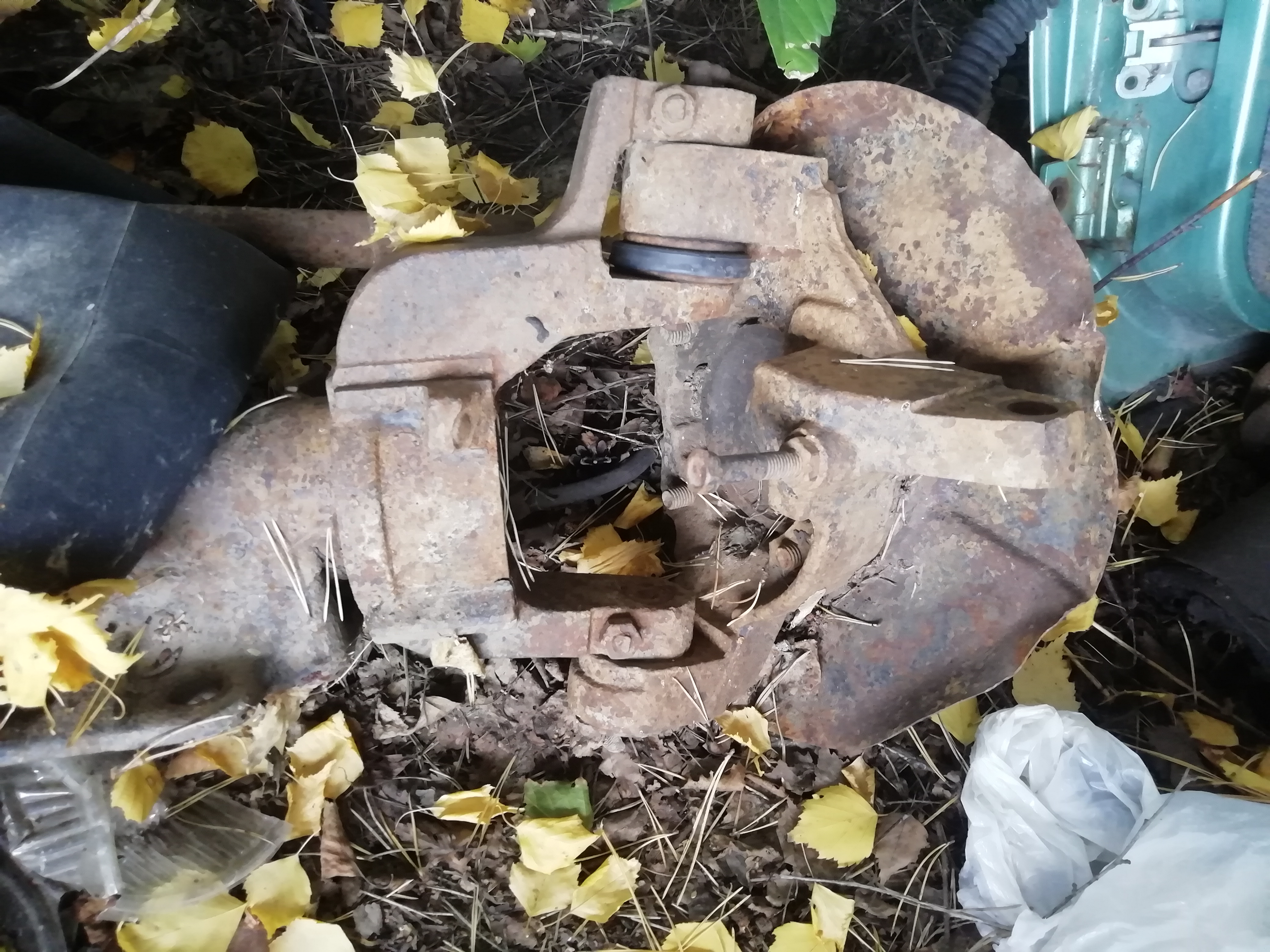

Может кто еще не видел газелевский  передний мост , но он мне достался без полуосей , а так они на крестовинах у них .
https://forumupload.ru/uploads/000b/0b/c7/1183/t718109.jpg

0

Страница:   1 2 3

Вы здесь » Самодельный мини трактор и все к нему » Варианты узлов МТ. » Узел перелома,варианты

Рейтинг форумов | Создать форум бесплатно
