Привет всем!

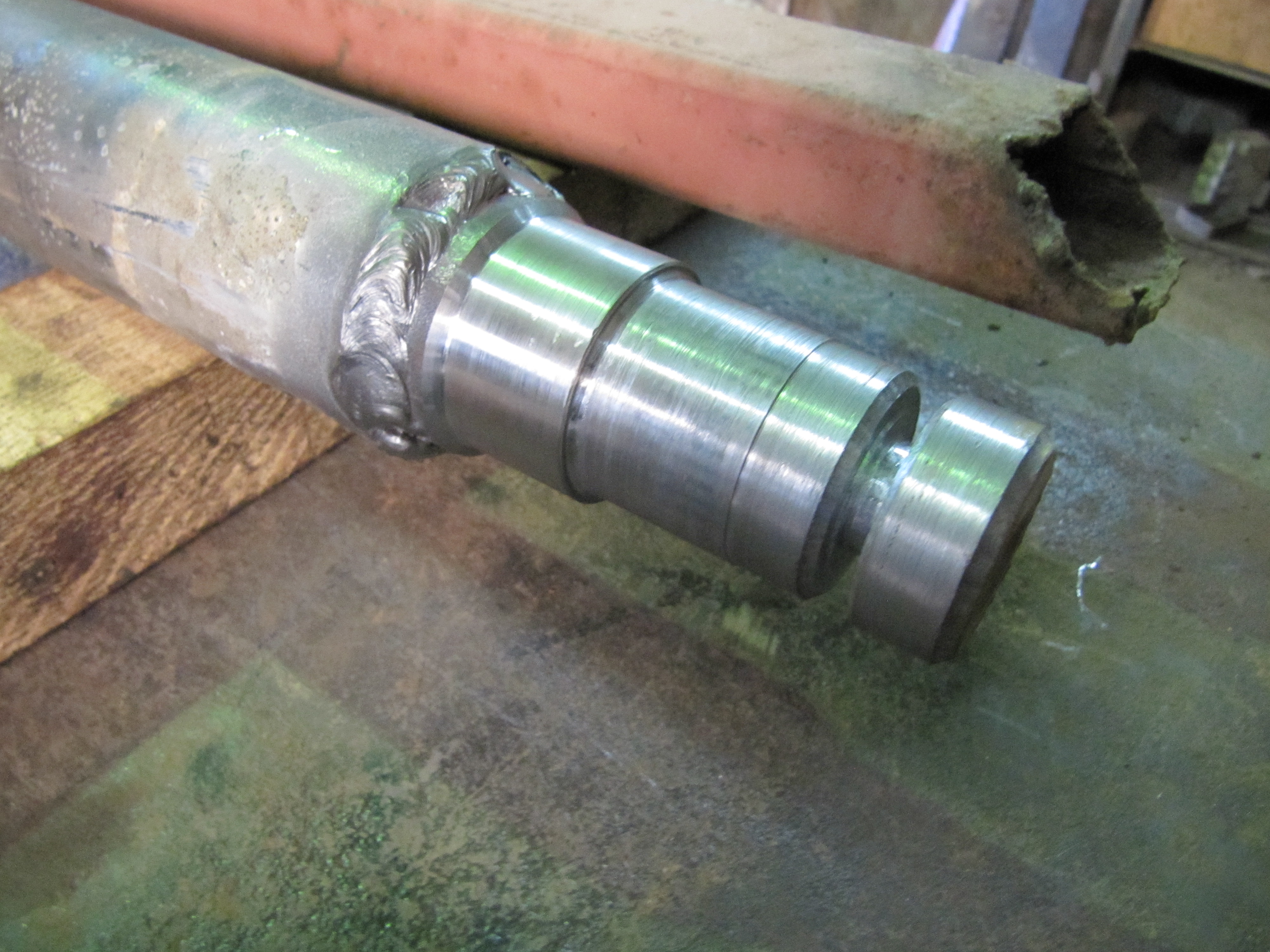

Хочу поделиться своим опытом изготовления регулировочных колец-прокладок для регулировки зазора в конических передачах. Кольцо выточить просто при наличии станка. Но при отрезании кольца получается ошибка по высоте его. Сложно выставить размер по штангенциркулю. Колечко получается или тоньше или чуток толще. А особенно когда диаметр кольца наружный большой.

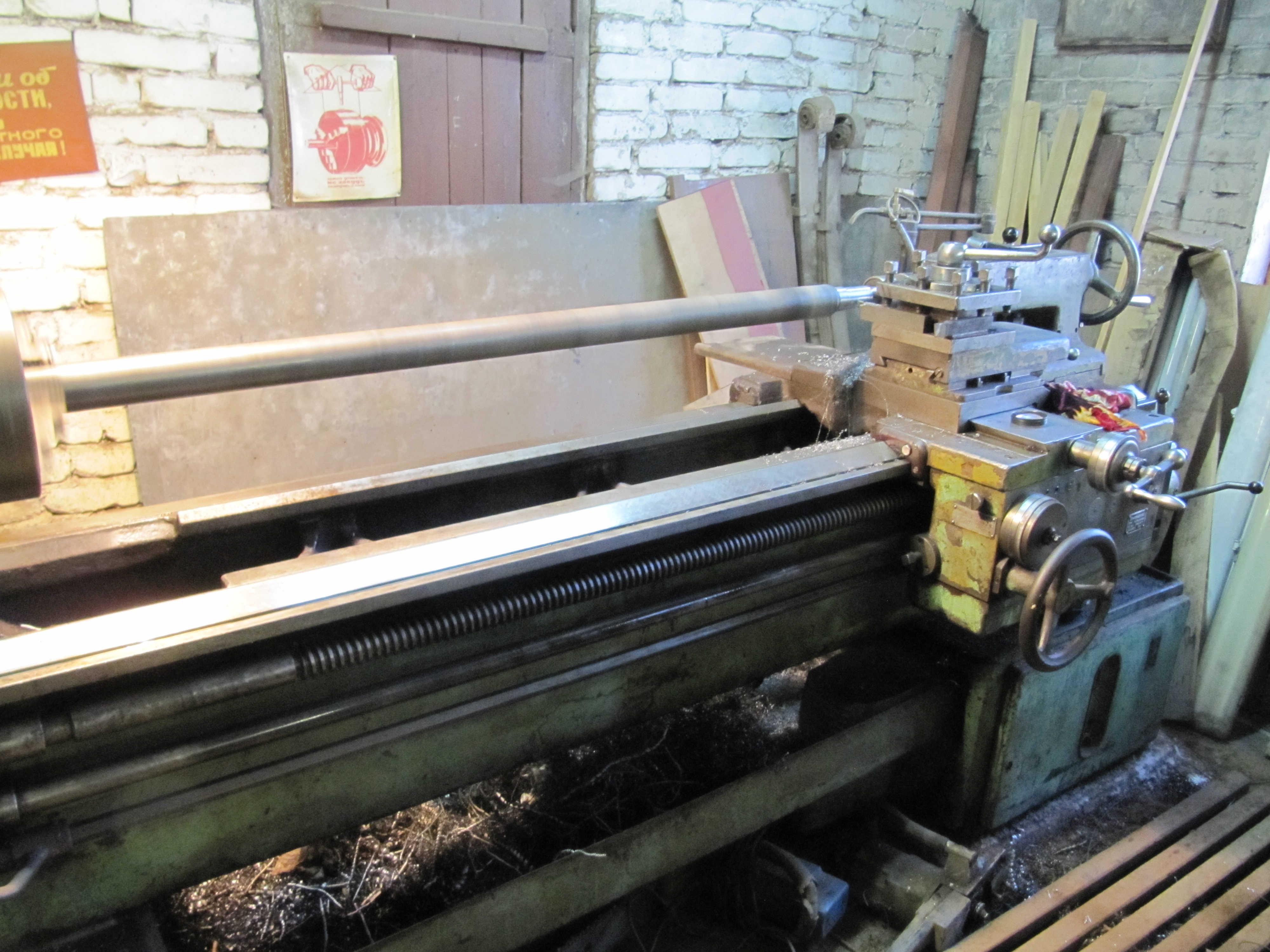

Как я сделал. Проточил в размер снаружи и изнутри. После этого отрезным резцом с небольшим припуском - 0,5 мм. надрезал в глубину на три четверти.
Поставил стойку с индикатором на поперечные салазки и установил шток индикатора на кромку отрезного резца. Затем вынул резец для правки и поперечными салазками передвинул шток индикатора на боковую поверхность шайбы-заготовки а индикатор выставил на ноль.
Сместил индикатор поперечной подачей на себя и установил резец точно по штоку прибора. Малыми салазками выставил толщину кольца по размеру. Отрезал. Разница совсем крошечная. Может из за зазоров станке. Где то сотка две. Всё вышло удачно. После сборки редуктора осевой зазор выставился точно.
Может бестолково объяснил так вы уж простите. Старый стал...

0

Поделиться78219 апреля, 2021г. 19:58:44

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Привет всем самодельщикам!

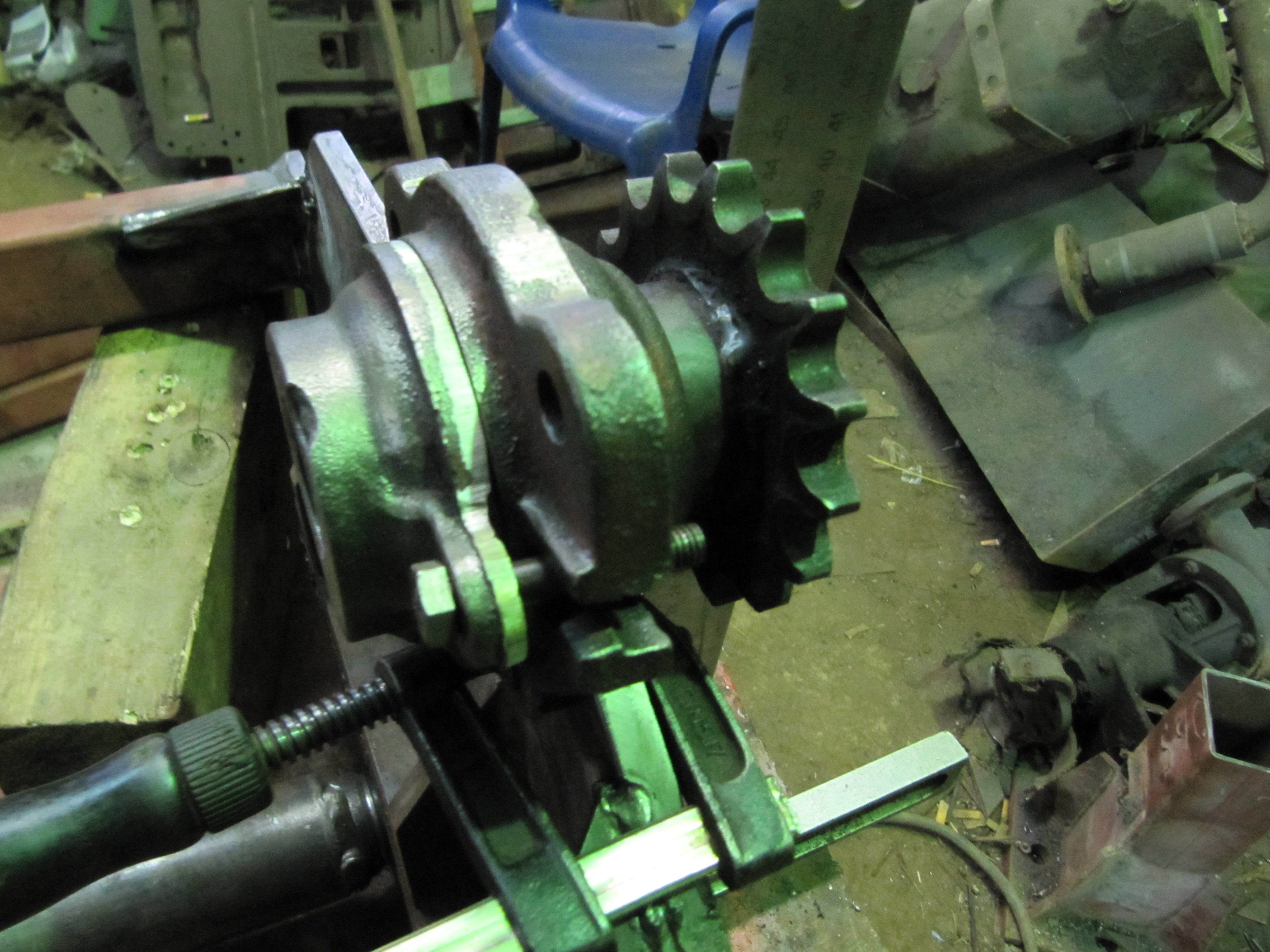

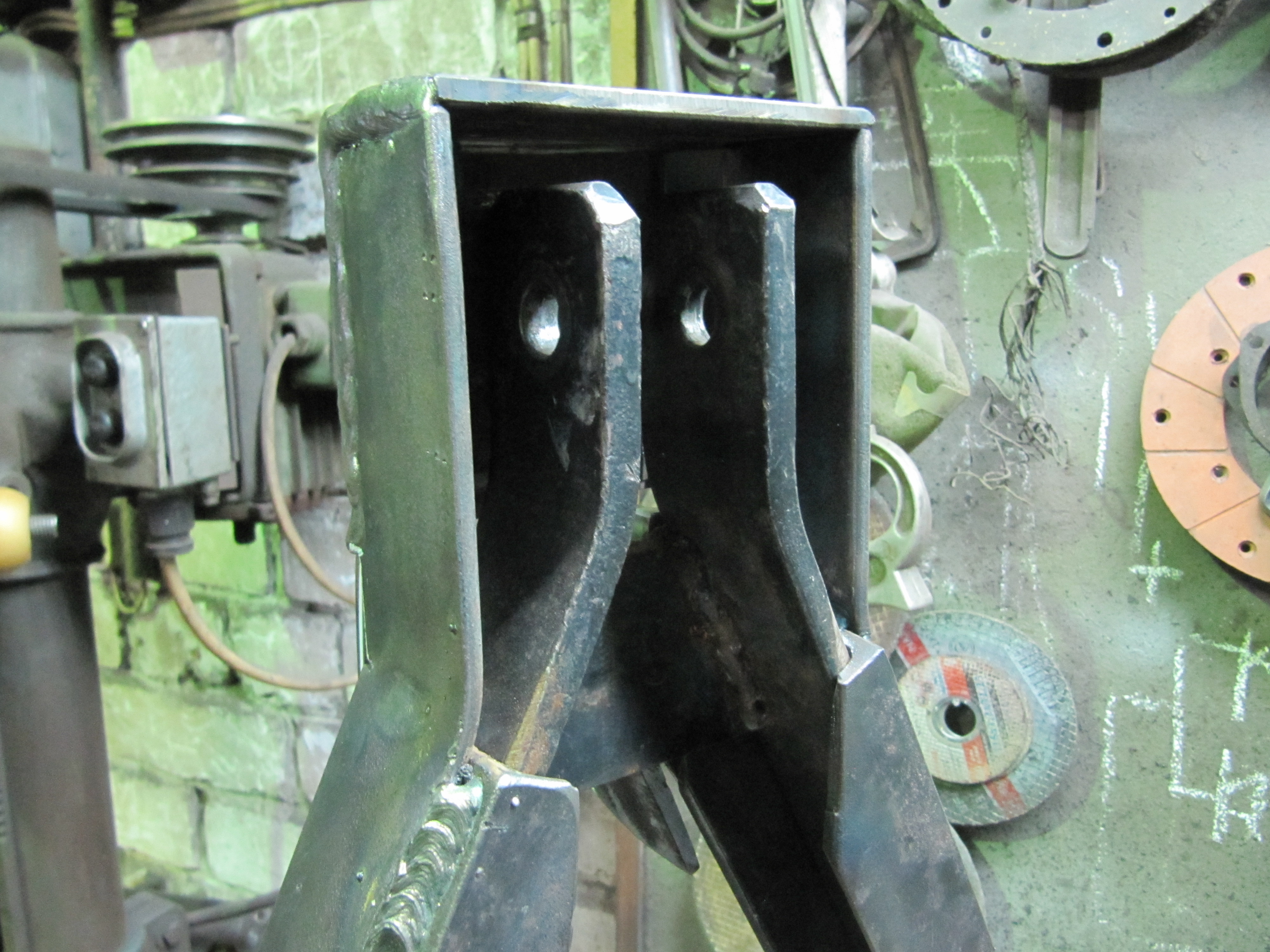

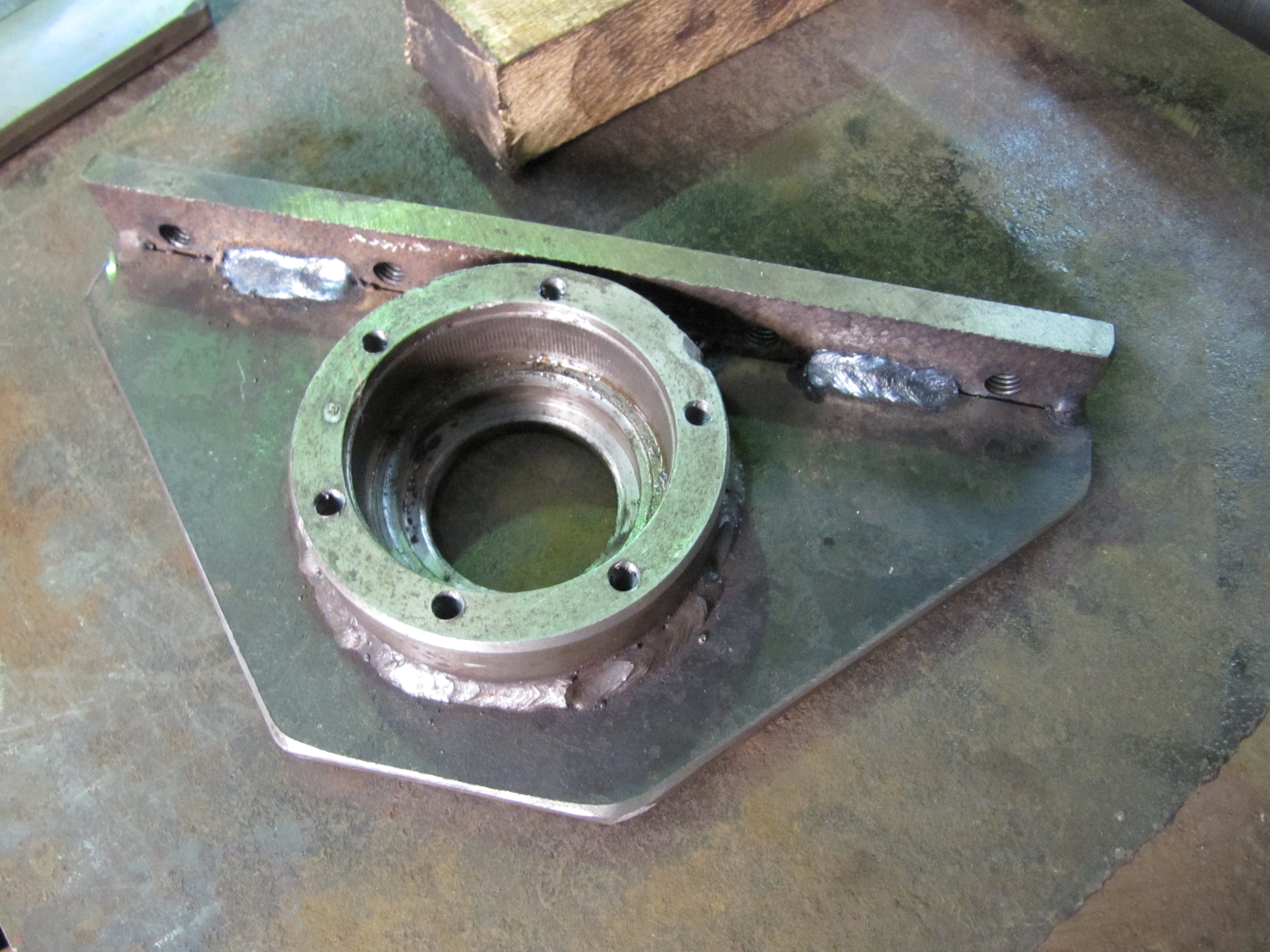

Дело с почвофрезой наконец двинулось. Обрезал , облегчил щиты подшипниковые. Проточил цапфы вала. Заточил лапы фрез. . Завтра, если всё сойдётся, буду резать трубы для каркаса, Для арки установки редуктора. Кардан не буду делать из уголков. Чуть укорочу УАЗовский. Меньше дел и хлопот. В общем работаю.

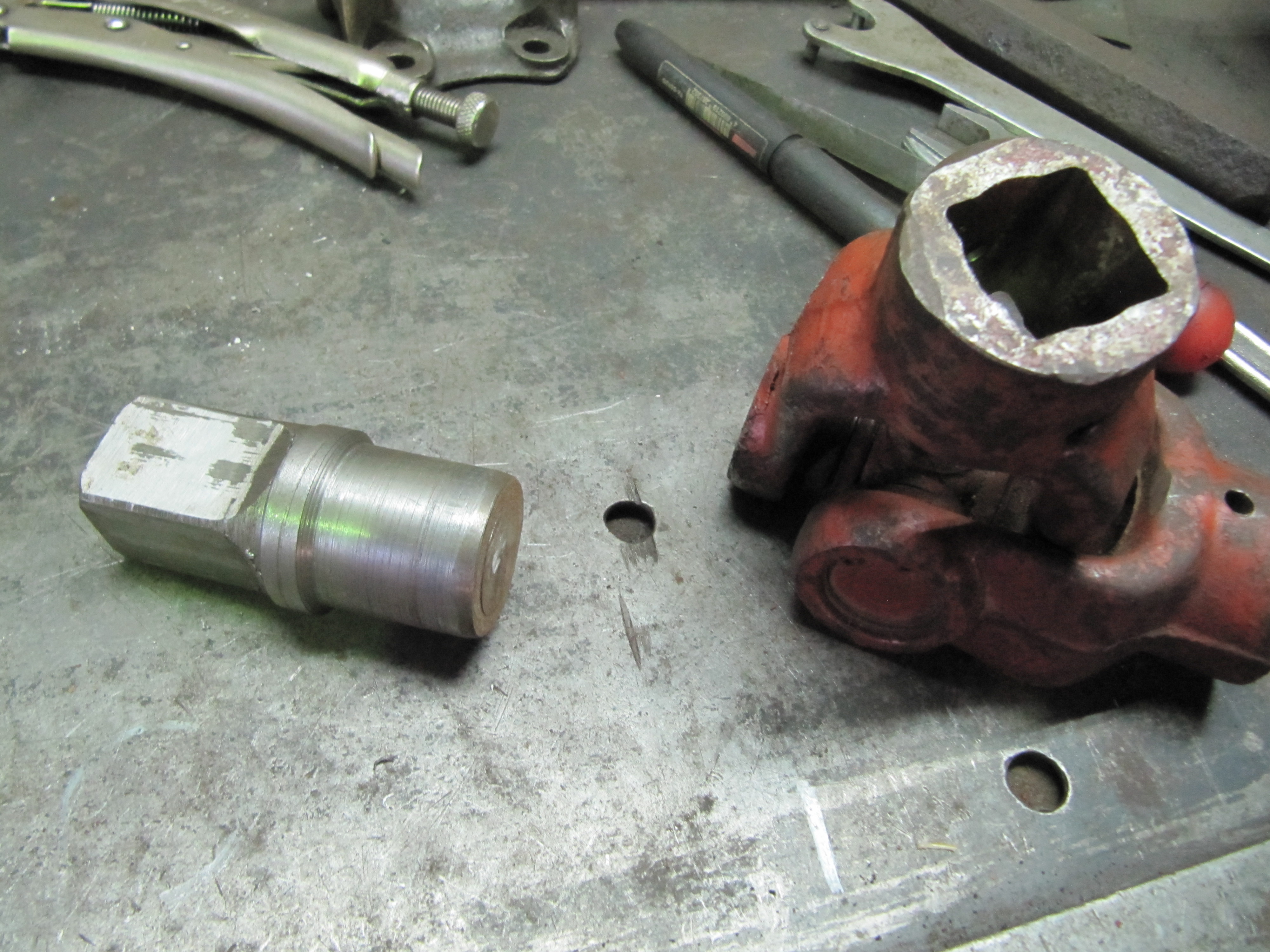

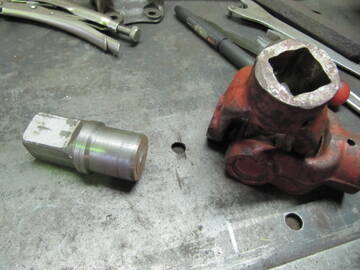

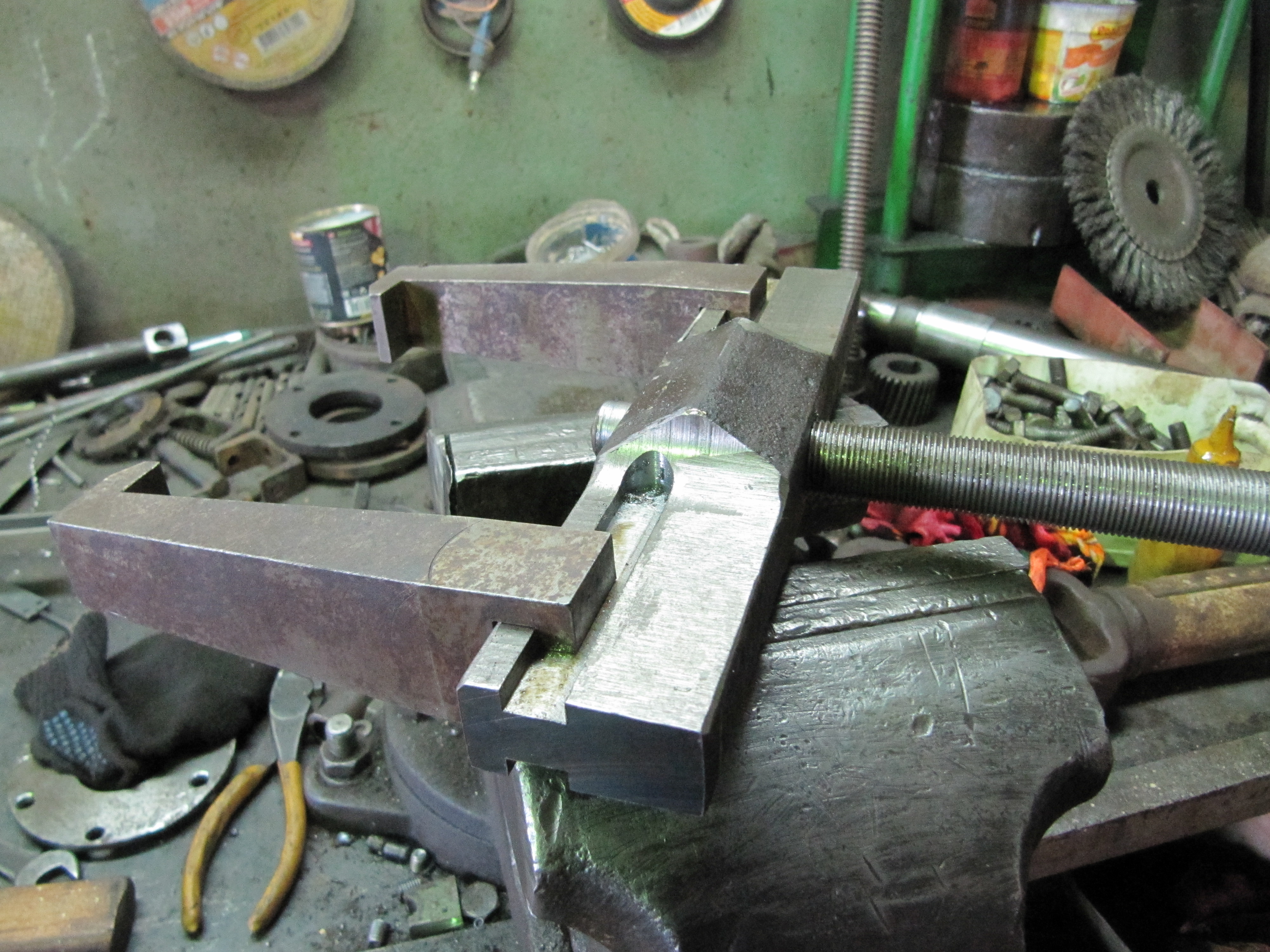

Пришлось изготовить съёмник. Получился прочный.

Отредактировано Юрий (19 апреля, 2021г. 20:02:57)

+1

Поделиться78319 апреля, 2021г. 20:38:21

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

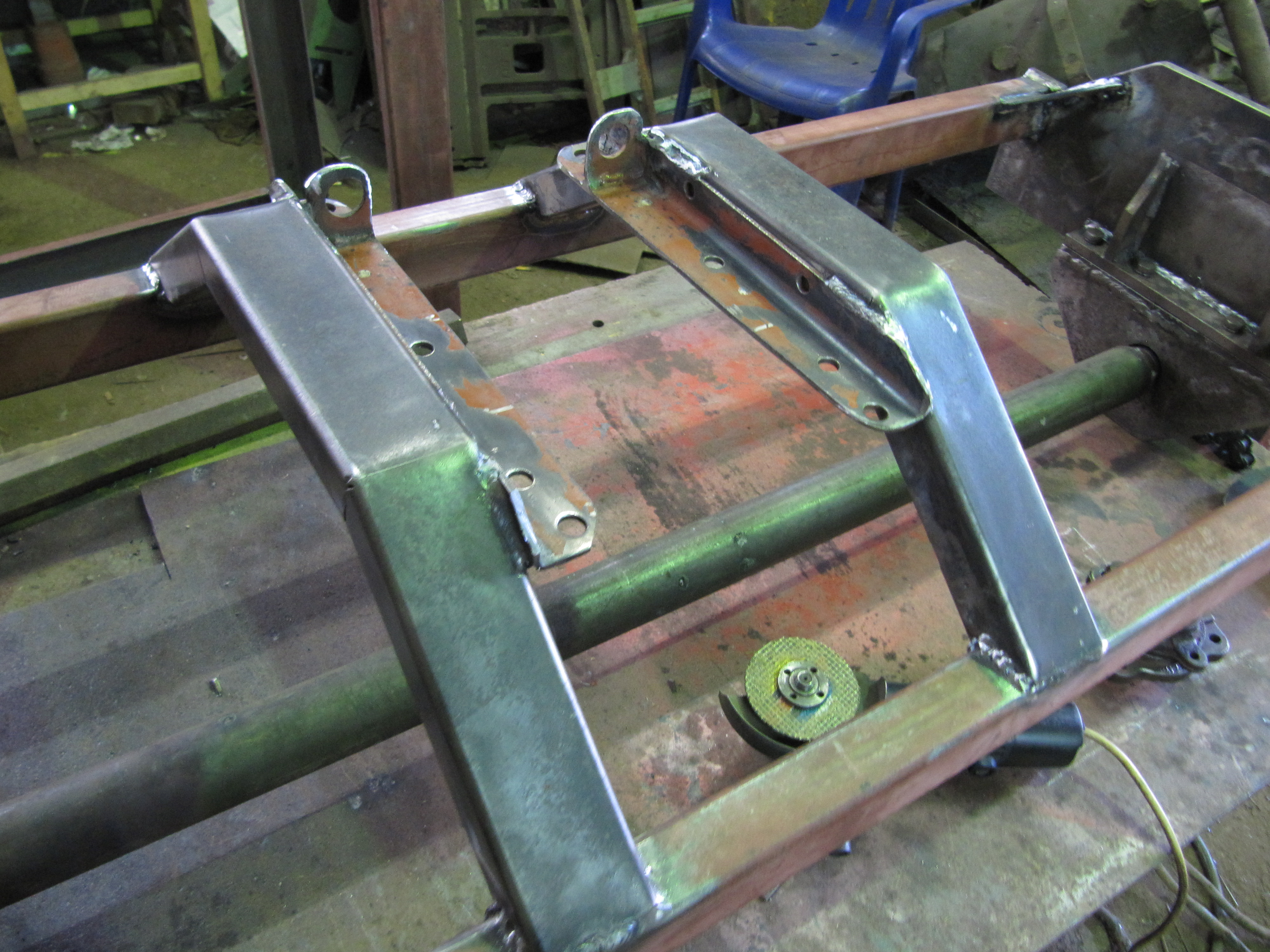

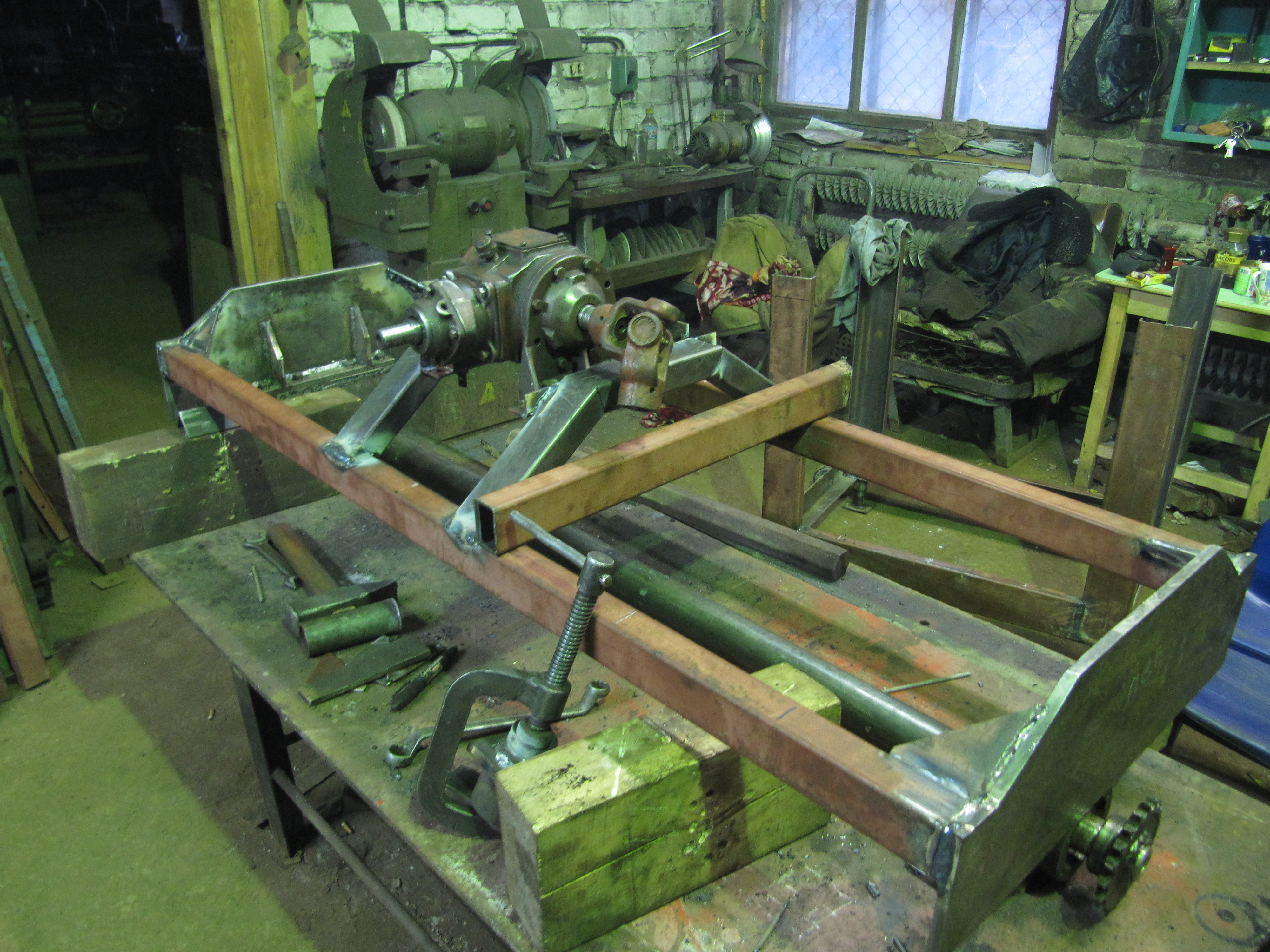

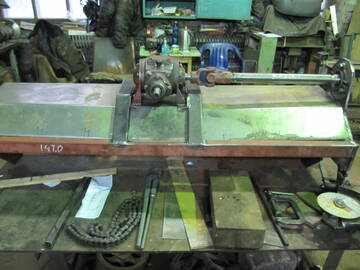

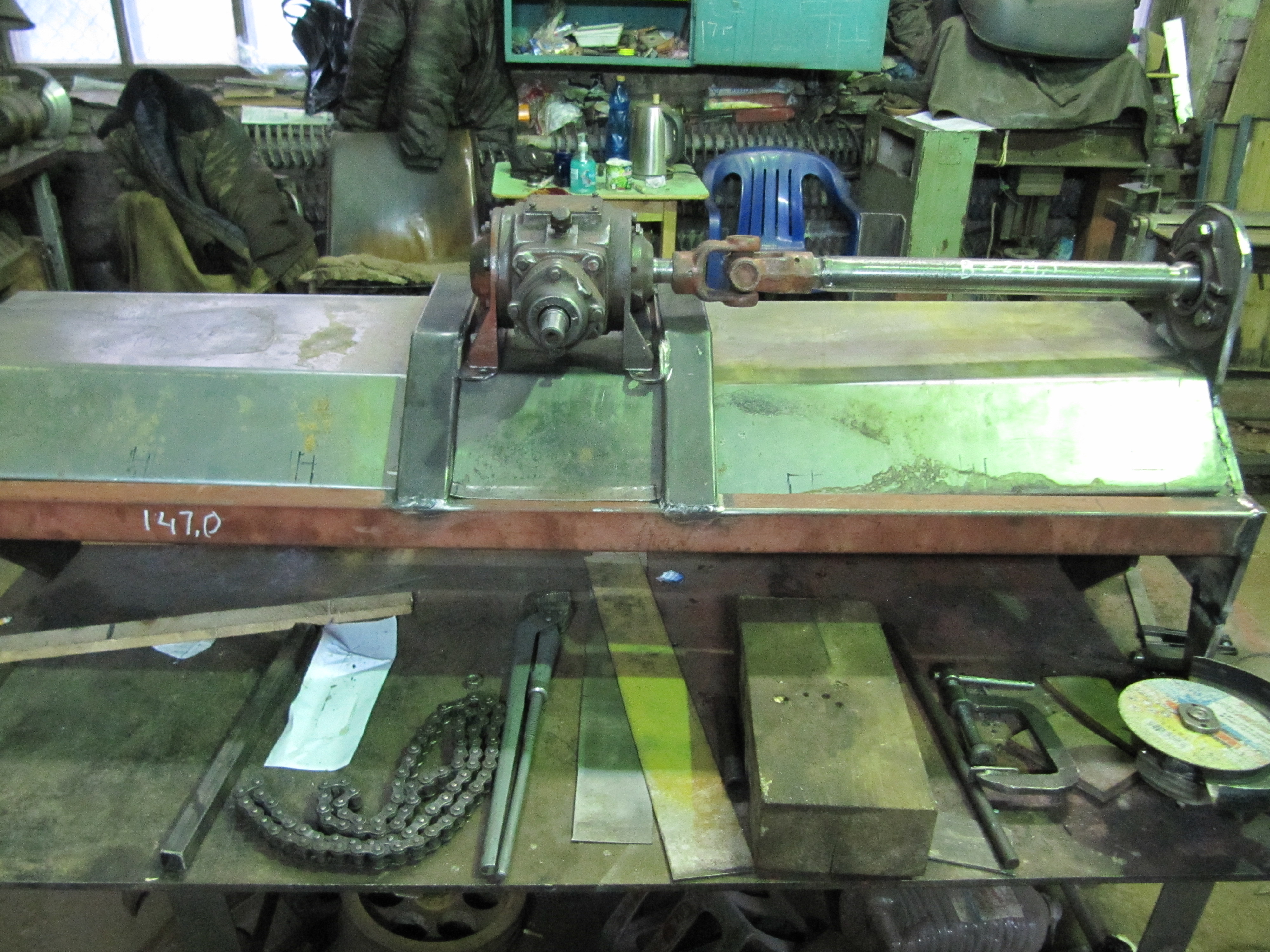

Размер агрегата такой. Ширина захвата приблизительно 1500 мм. Чуть шире тракторной колеи.

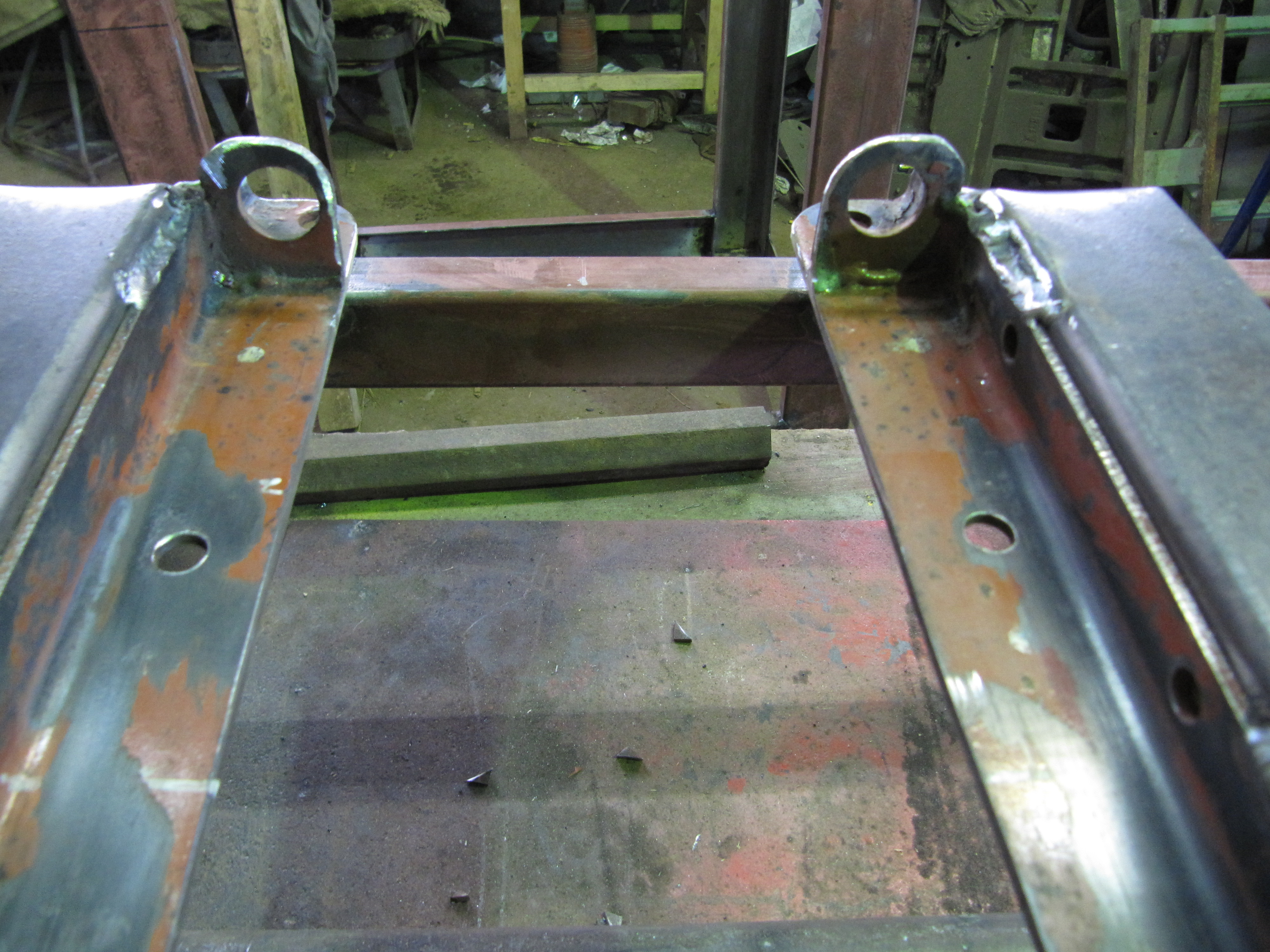

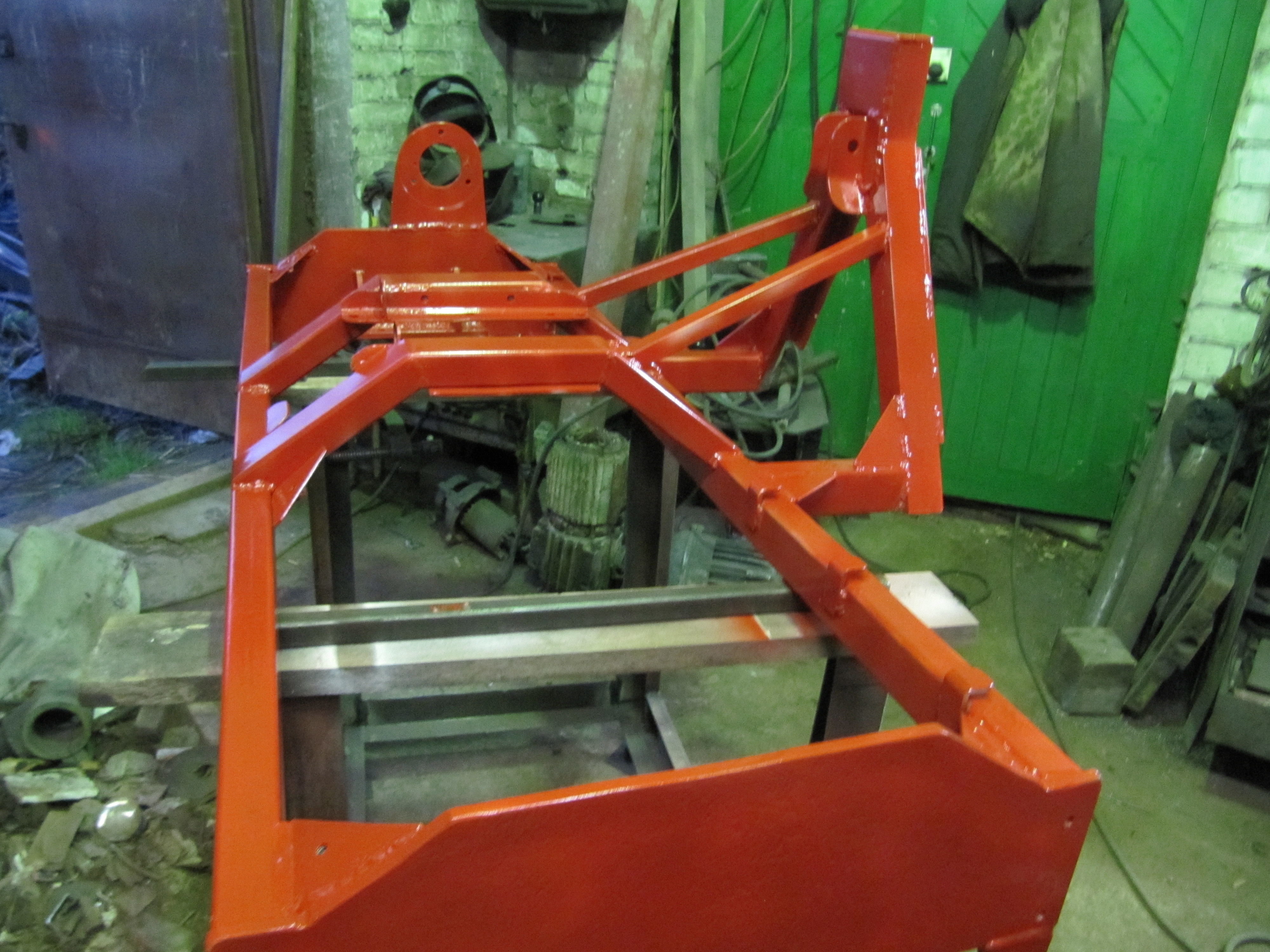

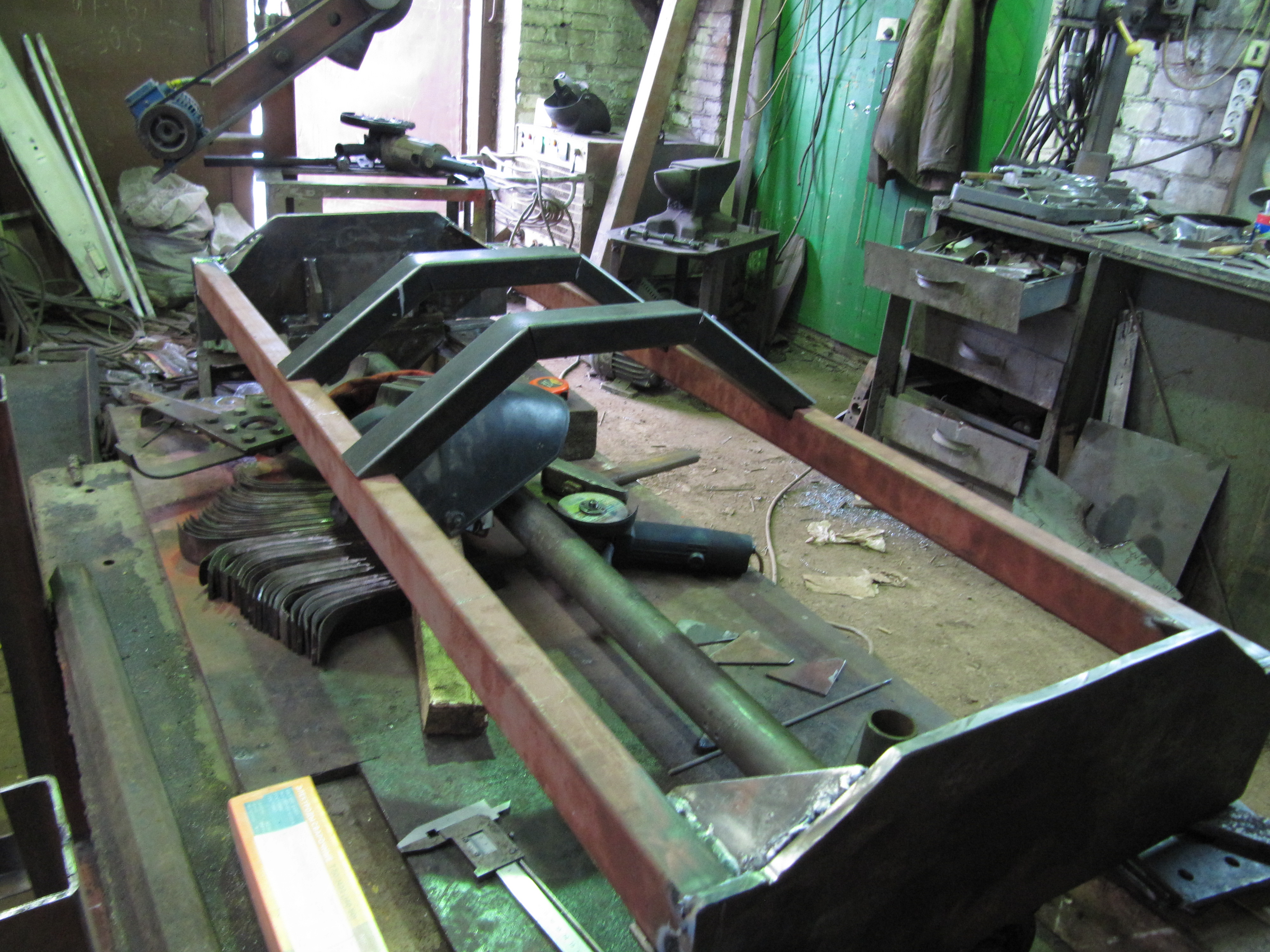

вначале сварка каркаса, навески, редуктора и всего прочего а затем приварка квадратов и установка лап.

0

Поделиться78421 апреля, 2021г. 21:10:52

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Привет всем!

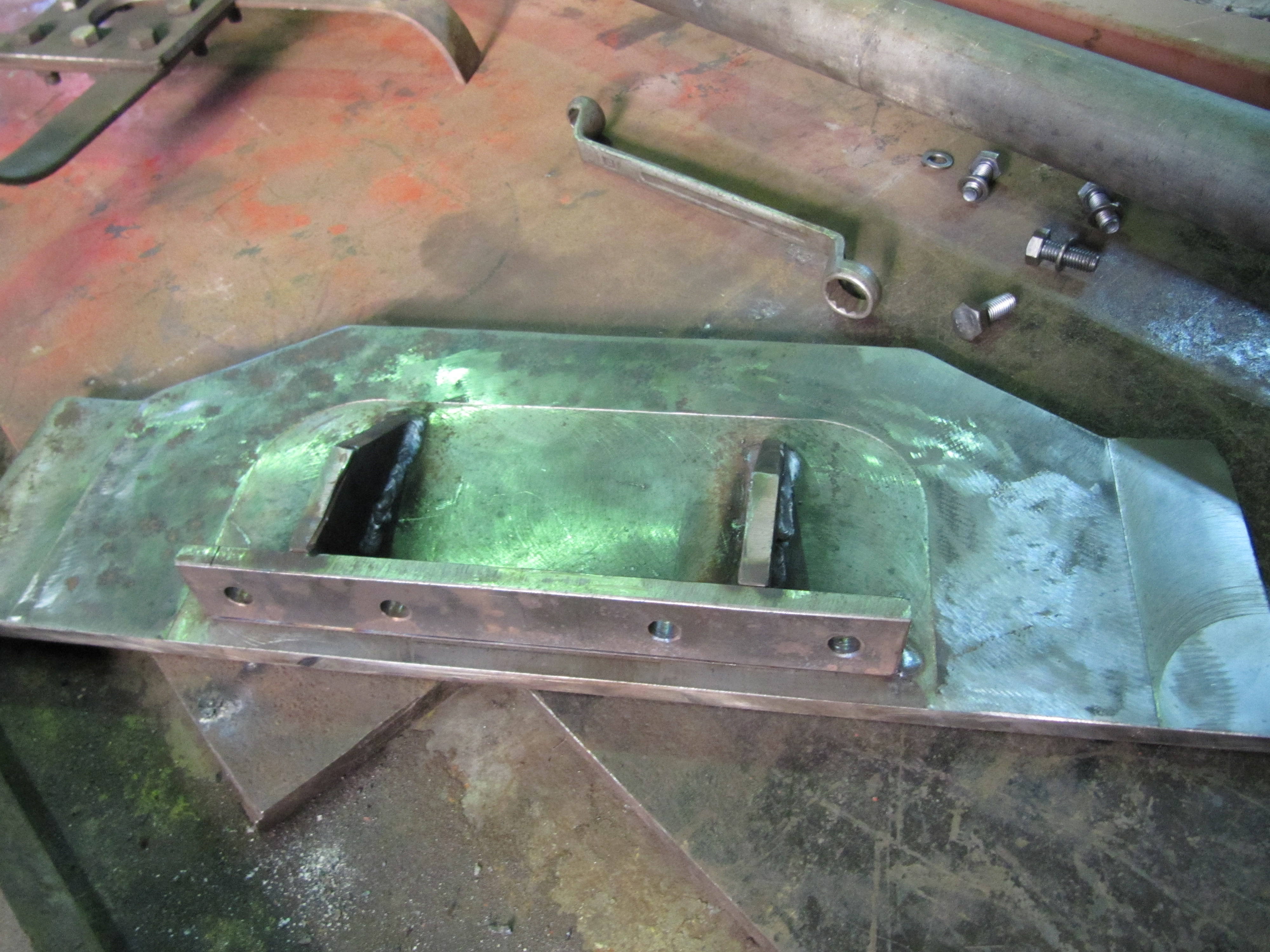

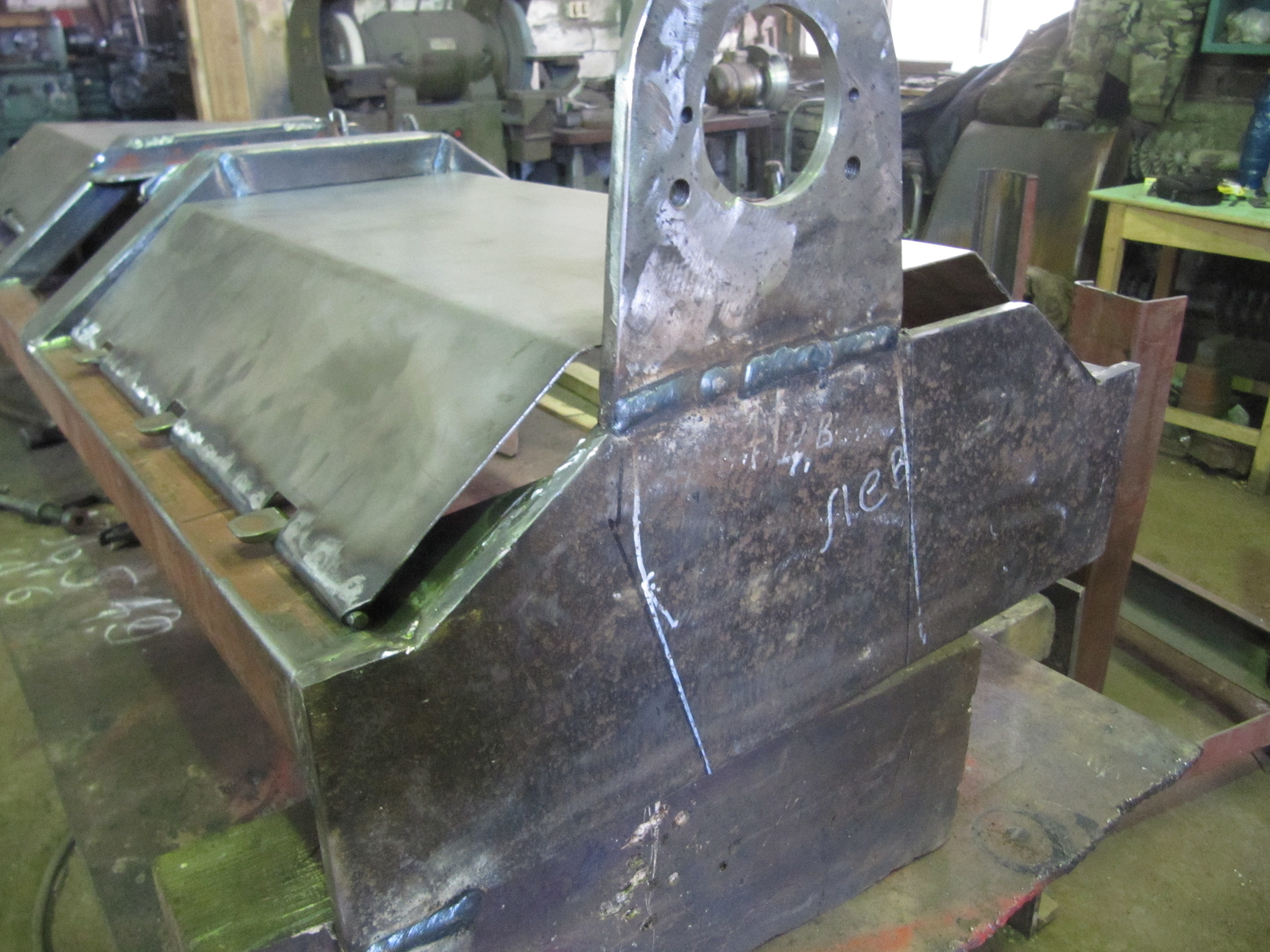

Вот ещё несколько штрихов к постройке почво фрезы.

Отредактировано Юрий (21 апреля, 2021г. 21:11:58)

0

Поделиться78521 апреля, 2021г. 21:17:42

Автор: Alex 74
Участник
Откуда: Вологодская обл
Зарегистрирован: 9 марта, 2020г.
Приглашений: 0
Сообщений: 233
Уважение: [+14/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 50 [1974-06-18]
Провел на форуме:
3 дня 7 часов
Последний визит:
17 августа, 2022г. 19:24:22

Юрий
Приветствую! Дела идут,подход основательный. У меня пока простой,сначала в гараж воды выдавило,потом прицеп под новый тент каркас переделал,теперь теплицу нужно разобрать,покрасить,перенести и собрать на новом месте.Времени не хватает катостофически.

0

Поделиться78622 апреля, 2021г. 02:54:01

Автор: приморец
Активный участник
Откуда: брянская область
Зарегистрирован: 6 апреля, 2012г.
Приглашений: 0
Сообщений: 253
Уважение: [+15/-0]
Позитив: [+1/-0]
Пол: Мужской
Возраст: 51 [1973-07-25]
Провел на форуме:
12 дней 4 часа
Последний визит:
20 июля, 2024г. 22:14:38

Юрий
Привет! Можете рассказать как гнули ножи для фрезы?

0

Поделиться78722 апреля, 2021г. 10:03:54

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Alex 74 написал(а):

Времени не хватает катостофически.

Привет , Алекс!
Со временем - аналогично. Не хватает этой величины. Скоро на дачу можно забираться.... А там - ВОДА! Зимой мороз, весной вода.Трактор сделал???

0

Поделиться78822 апреля, 2021г. 12:44:59

Автор: Alex 74
Участник
Откуда: Вологодская обл
Зарегистрирован: 9 марта, 2020г.
Приглашений: 0
Сообщений: 233
Уважение: [+14/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 50 [1974-06-18]
Провел на форуме:
3 дня 7 часов
Последний визит:
17 августа, 2022г. 19:24:22

Юрий
Остались мелочи,но они больше всего время отнимают.Гидравлику нужно собрать,купить рукава,собрать схему,ну и финансы нужны соответственно на это

0

Поделиться78922 апреля, 2021г. 20:40:00

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Alex 74 написал(а):

ну и финансы нужны соответственно на это

Да... Гидравлика стоит дорого.... Прошёл это в 17 году. Теперь ещё дороже.

0

Поделиться79022 апреля, 2021г. 21:00:59

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

приморец написал(а):

Можете рассказать как гнули ножи для фрезы?

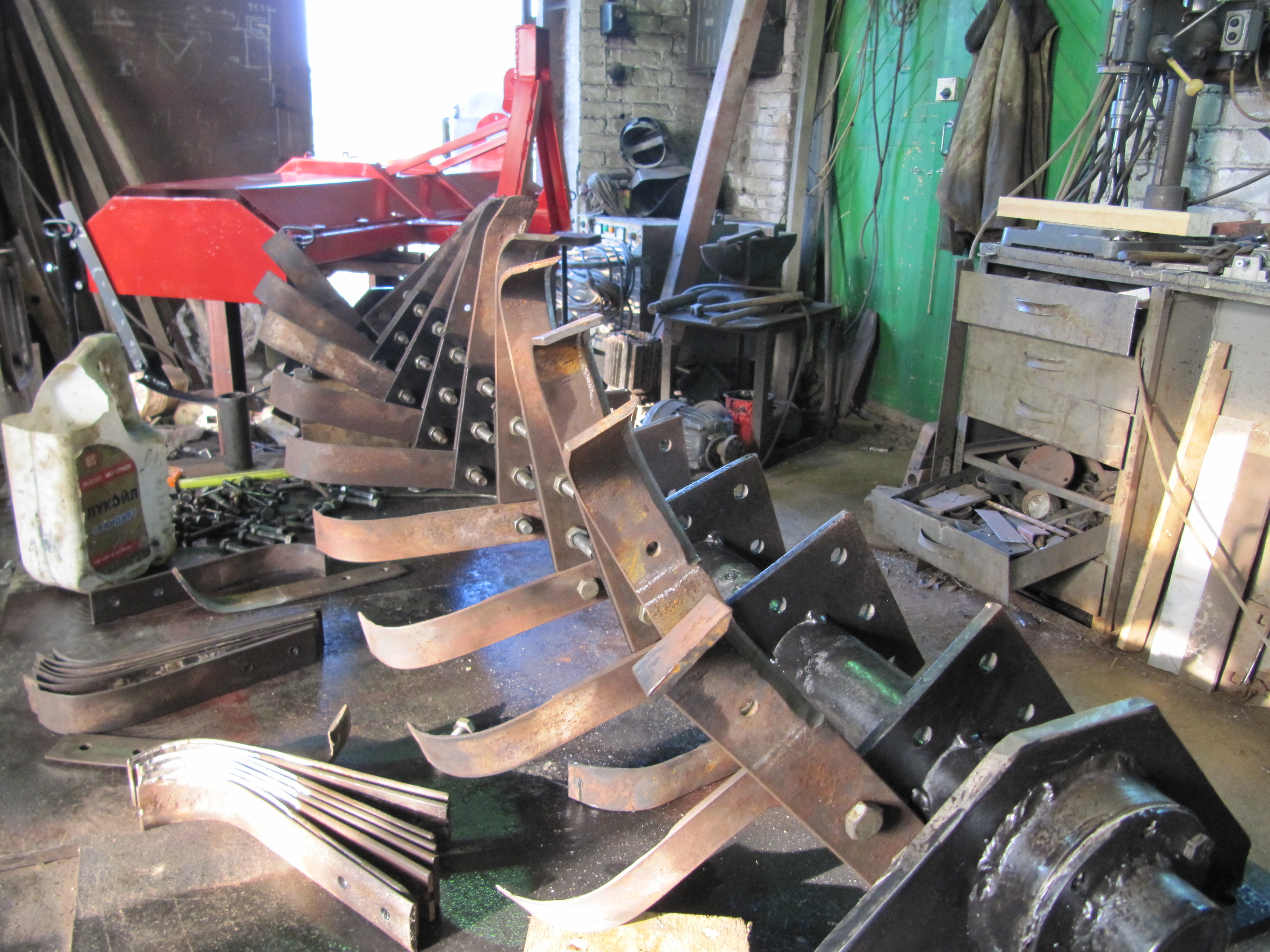

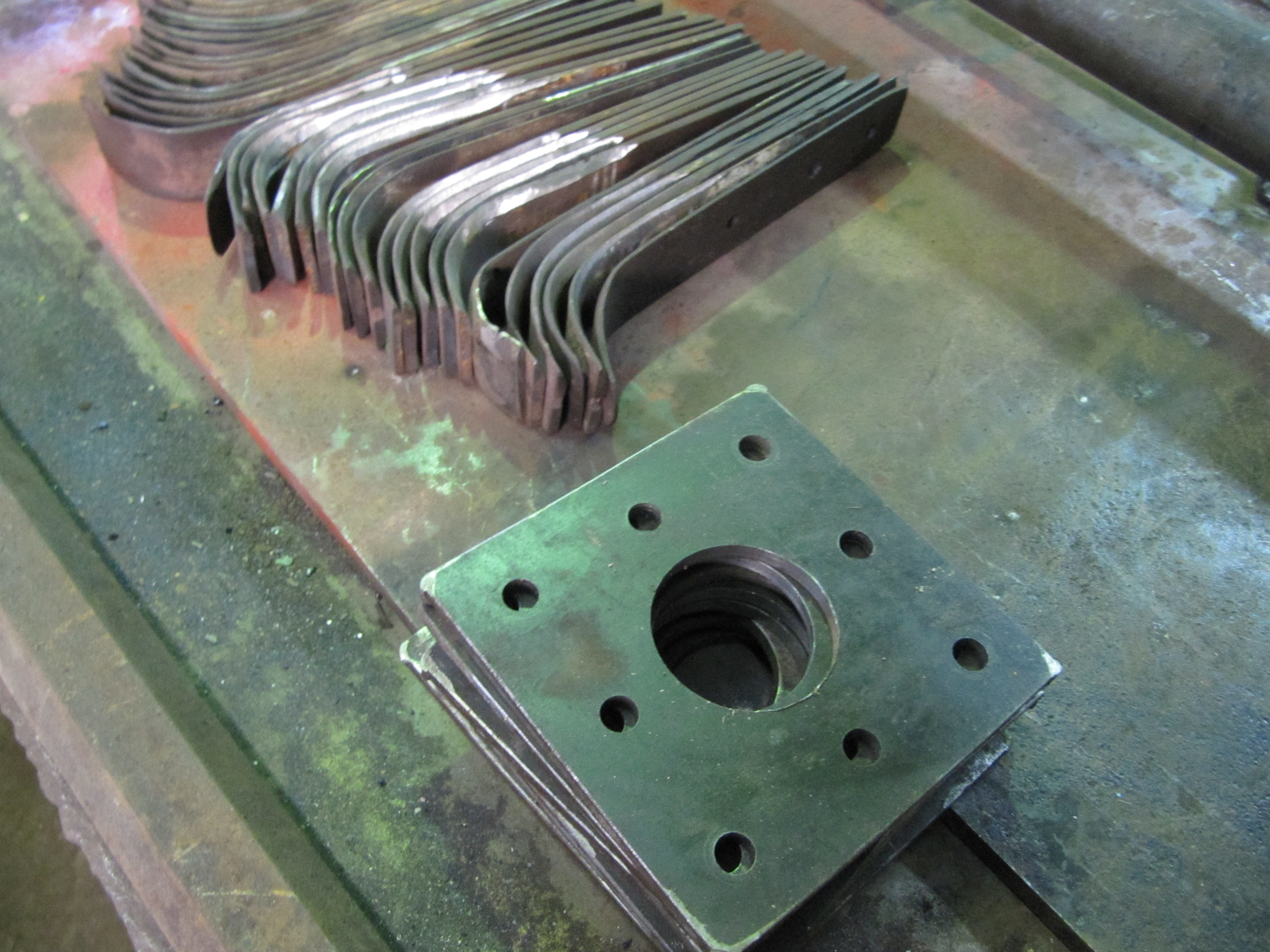

Привет! Для изготовления лап фрезы был изготовлен, простой до смеха, гибочный узел. Кусок листа из старых ворот , в отверстие вставили болт и приварили. Кусок уголка см.30 одели на болт. Приварили трубы обрезок для того что бы вставлять рычаг. Обрезок трубы Ф=60 или 80мм. высотой5-6 см. приварили к листу в точке огиба детали. Ну и последнее - приварили ограничитель- упор. Нагревали рессору до красного цвета. Вставляли в устройство до упора и рычагом загибали. Грели в печке.
Если не понятно что - спрашивайте. охотно отвечу.

0

Поделиться79123 апреля, 2021г. 08:32:07

Автор: приморец
Активный участник
Откуда: брянская область
Зарегистрирован: 6 апреля, 2012г.
Приглашений: 0
Сообщений: 253
Уважение: [+15/-0]
Позитив: [+1/-0]
Пол: Мужской
Возраст: 51 [1973-07-25]
Провел на форуме:
12 дней 4 часа
Последний визит:
20 июля, 2024г. 22:14:38

Юрий
Спасибо. Всё понятно.

0

Поделиться79223 апреля, 2021г. 09:00:53

Автор: Alex 74
Участник
Откуда: Вологодская обл
Зарегистрирован: 9 марта, 2020г.
Приглашений: 0
Сообщений: 233
Уважение: [+14/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 50 [1974-06-18]
Провел на форуме:
3 дня 7 часов
Последний визит:
17 августа, 2022г. 19:24:22

Юрий написал(а):

Да... Гидравлика стоит дорого.... Прошёл это в 17 году. Теперь ещё дороже.

Самое дорогое куплено и приготовлено,Куплен распределитель трёх с двумя плавающими Болгарский,два цилиндра стареньких есть.Осталось рукава заказать,изготовить гидробак,поставить фильтр и прочее.Кстати распределитель вышел дешевле МТЗ из нашего магазина,болгара брал на Авито с ноля.

0

Поделиться79323 апреля, 2021г. 11:30:54

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Alex 74 написал(а):

Кстати распределитель вышел дешевле МТЗ из нашего магазина,болгара брал на Авито с ноля.

Повезло. Я лично всегда собирал и прикладывал шланги гидравлики.... Как чувствовал, что потребуются..... Некоторые загрубели уже.... А вот Большой шланг от насоса до распределителя обошёлся дорого. Там ещё два штуцера гнутых... Около трёх в то время. А фильтр поставил от "Бычка"..

0

Поделиться79423 апреля, 2021г. 11:42:40

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Alex 74 написал(а):

два цилиндра стареньких есть

Ч то же два стареньких цилиндра поставил.... В итоще подтекают постоянны. Задний перебрал уже два раза. Заменял из рем. комплекта манжеты... Ни фига. Утечка существенная. На год канистра масла. Как не опустил систему навески... пятно масла. Бич для меня. Бак, насос, распределитель - сухие.

0

Поделиться79523 апреля, 2021г. 13:41:36

Автор: Alex 74
Участник
Откуда: Вологодская обл
Зарегистрирован: 9 марта, 2020г.
Приглашений: 0
Сообщений: 233
Уважение: [+14/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 50 [1974-06-18]
Провел на форуме:
3 дня 7 часов
Последний визит:
17 августа, 2022г. 19:24:22

Юрий
Пока хоть старье запустить,потом видно будет,как дальше поступить.

0

Поделиться79623 апреля, 2021г. 21:21:37

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Привет всем!

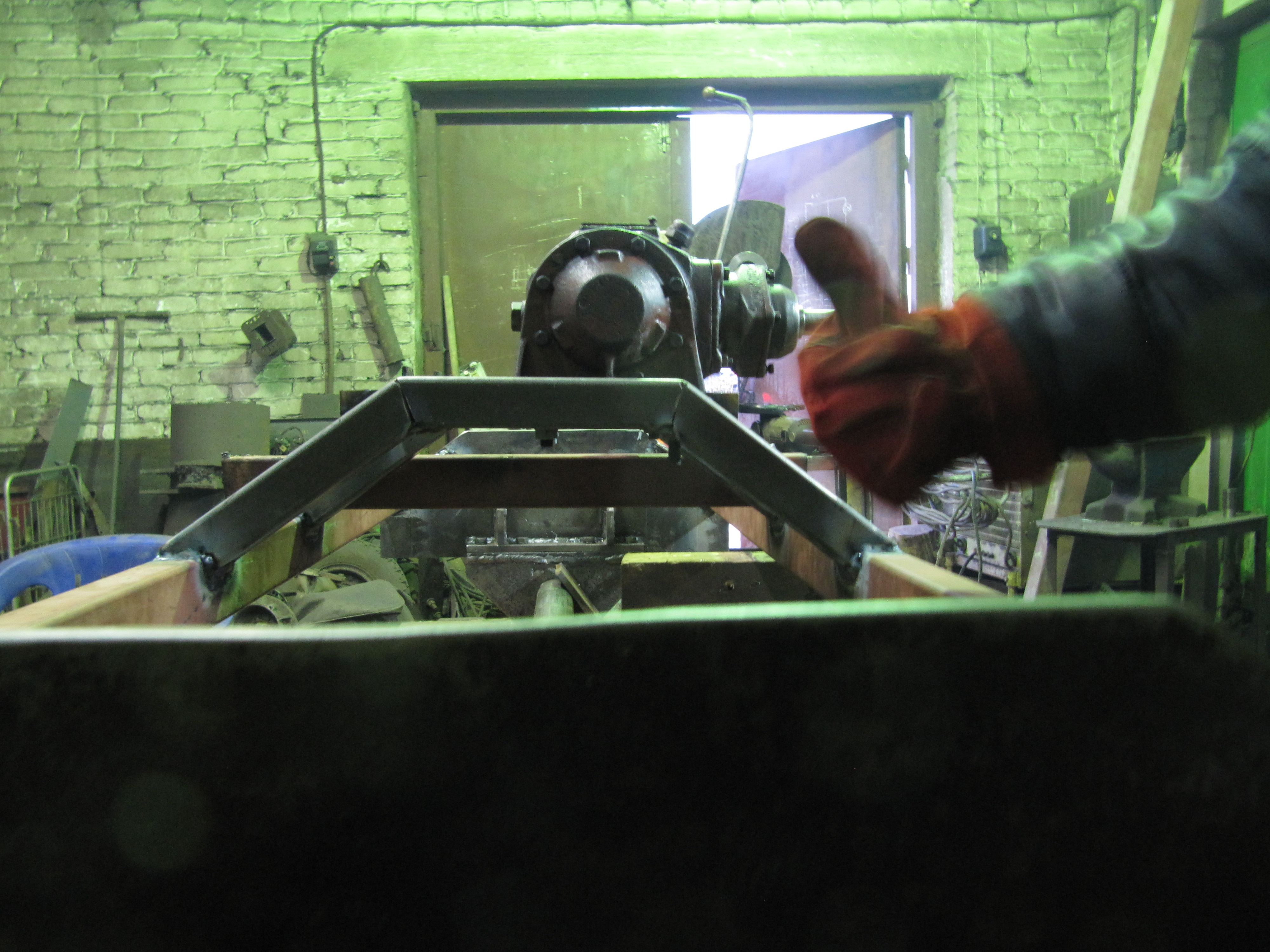

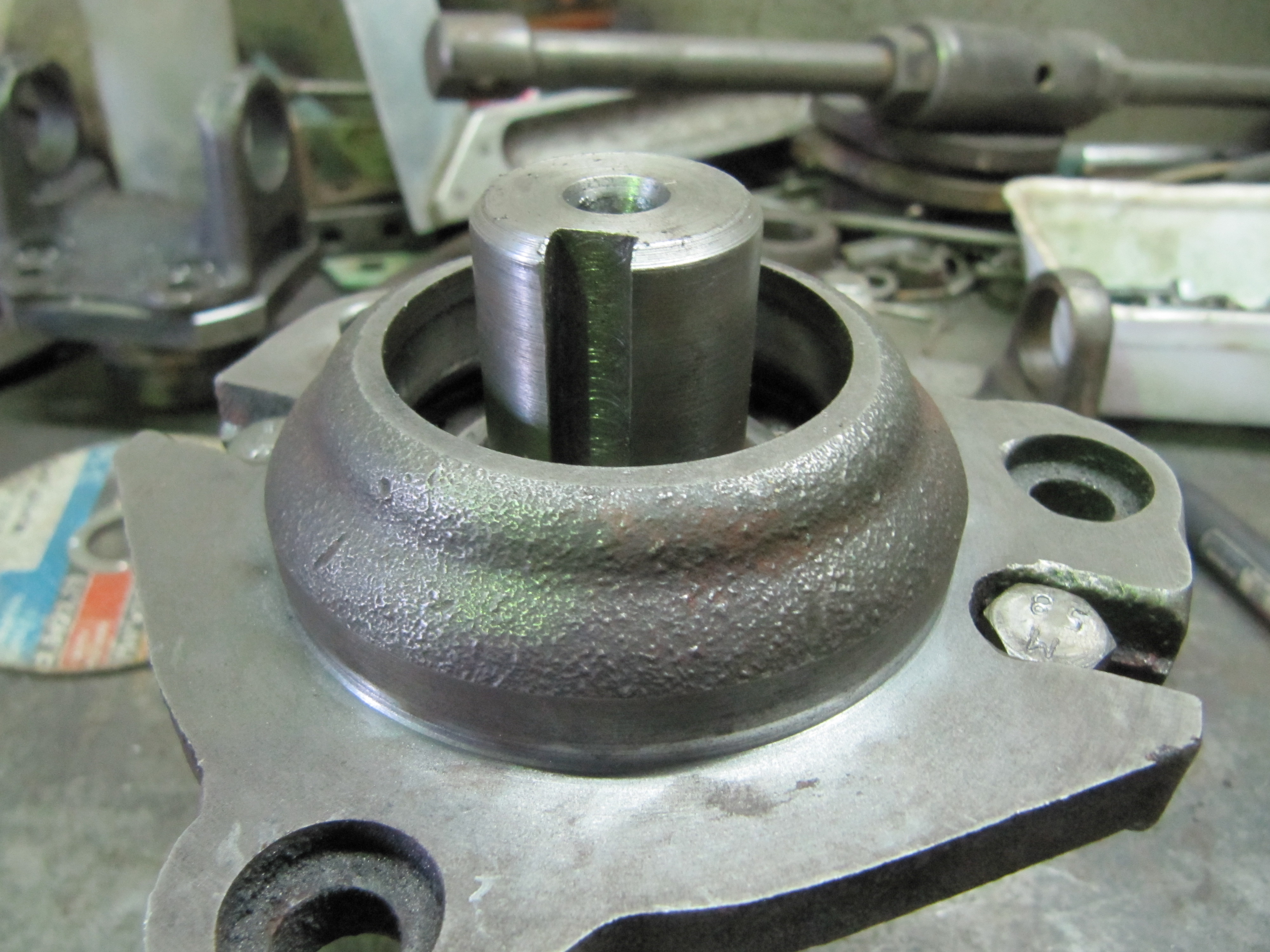

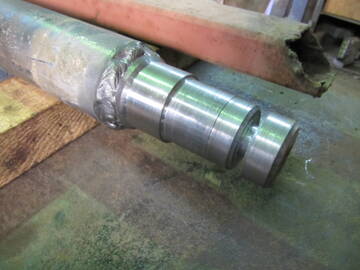

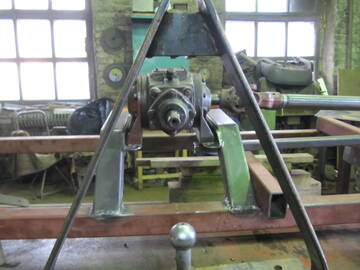

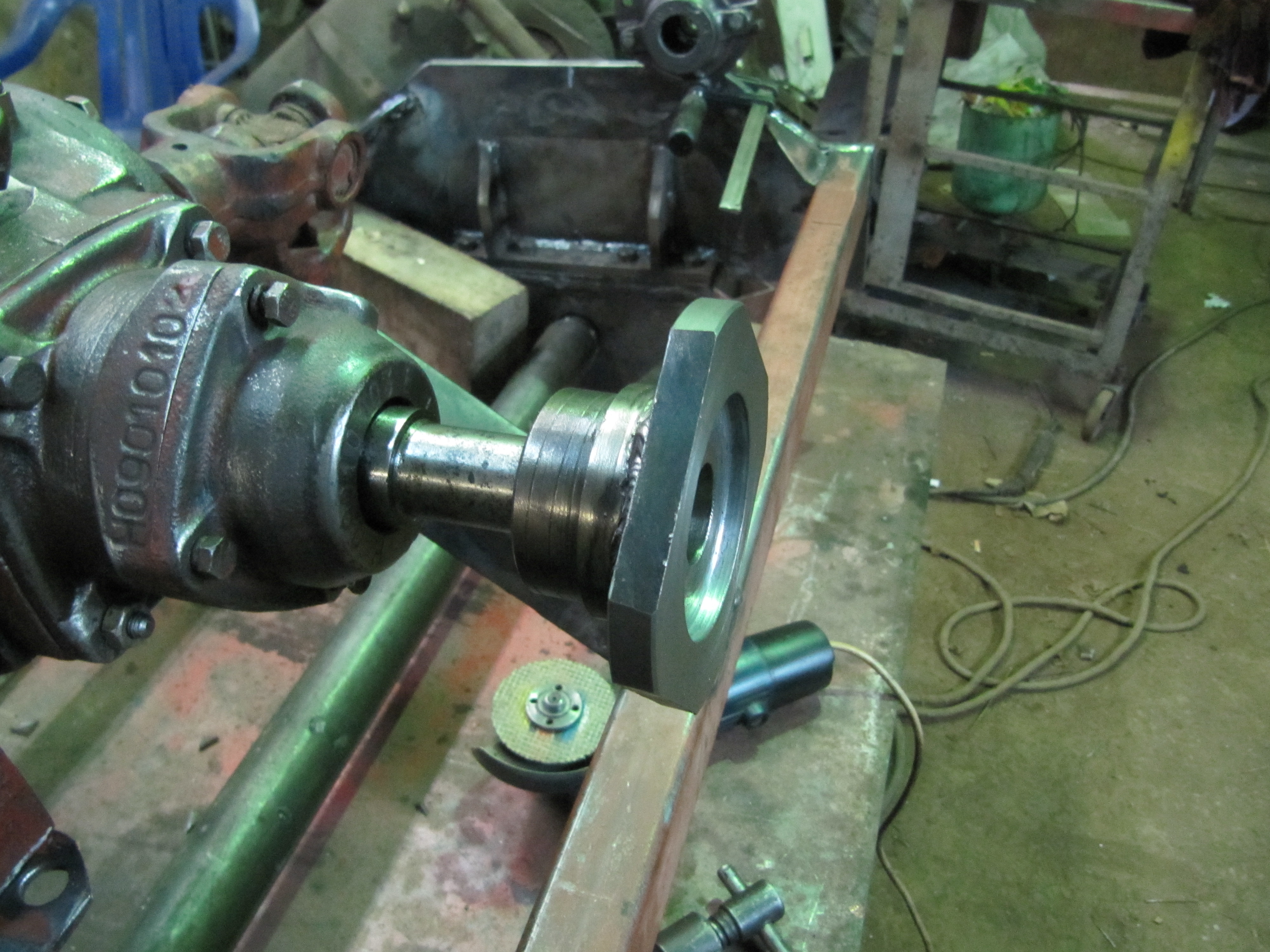

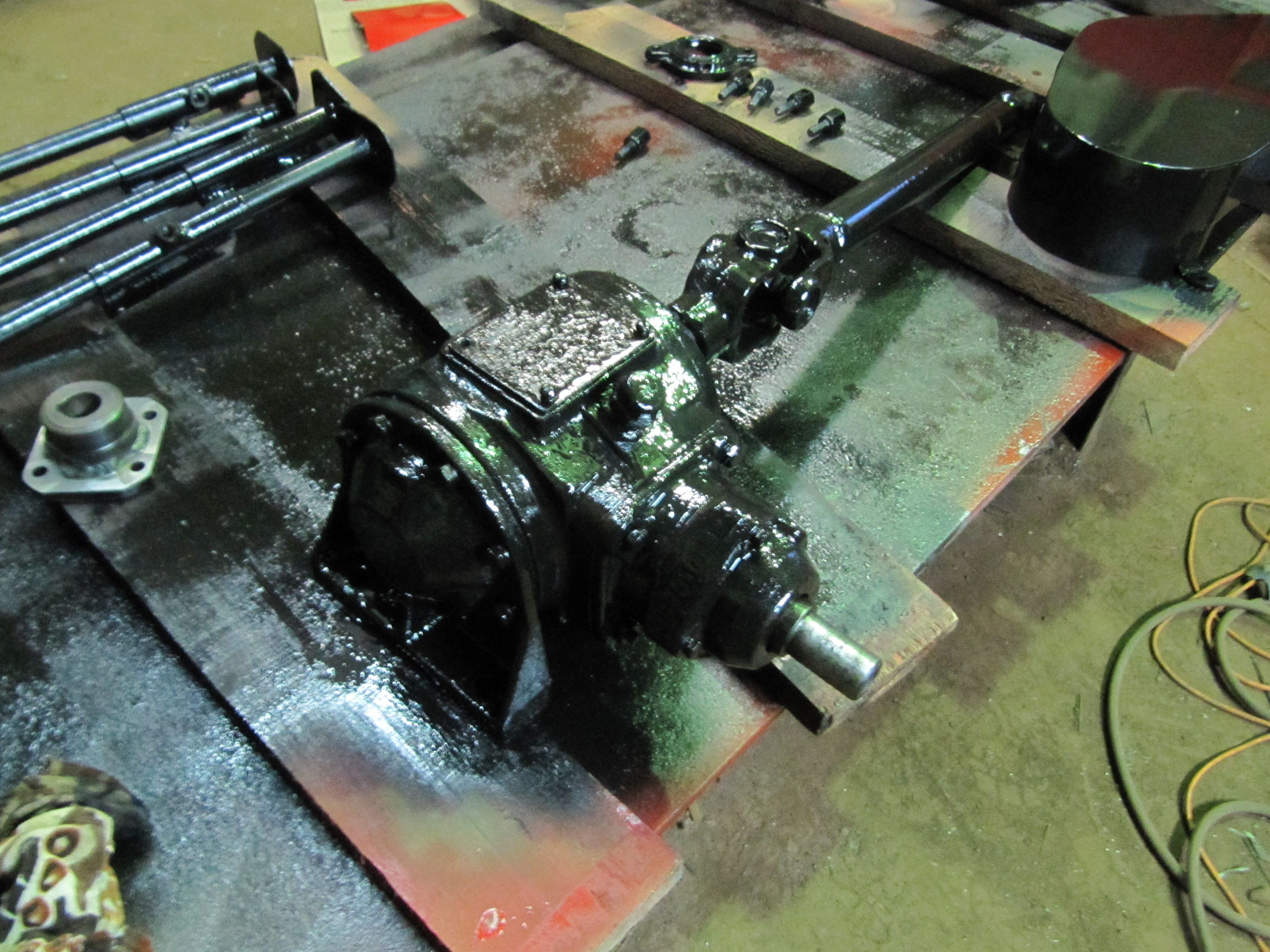

Сегодня у меня удачный день.Выточил без проблем фланец к кардану. Вал хвостовика редуктора прослаблен на 0,11 мм. Пришлось выточить "мальчика" в начале. Потом всё без проблем. Посадка будет плотной.

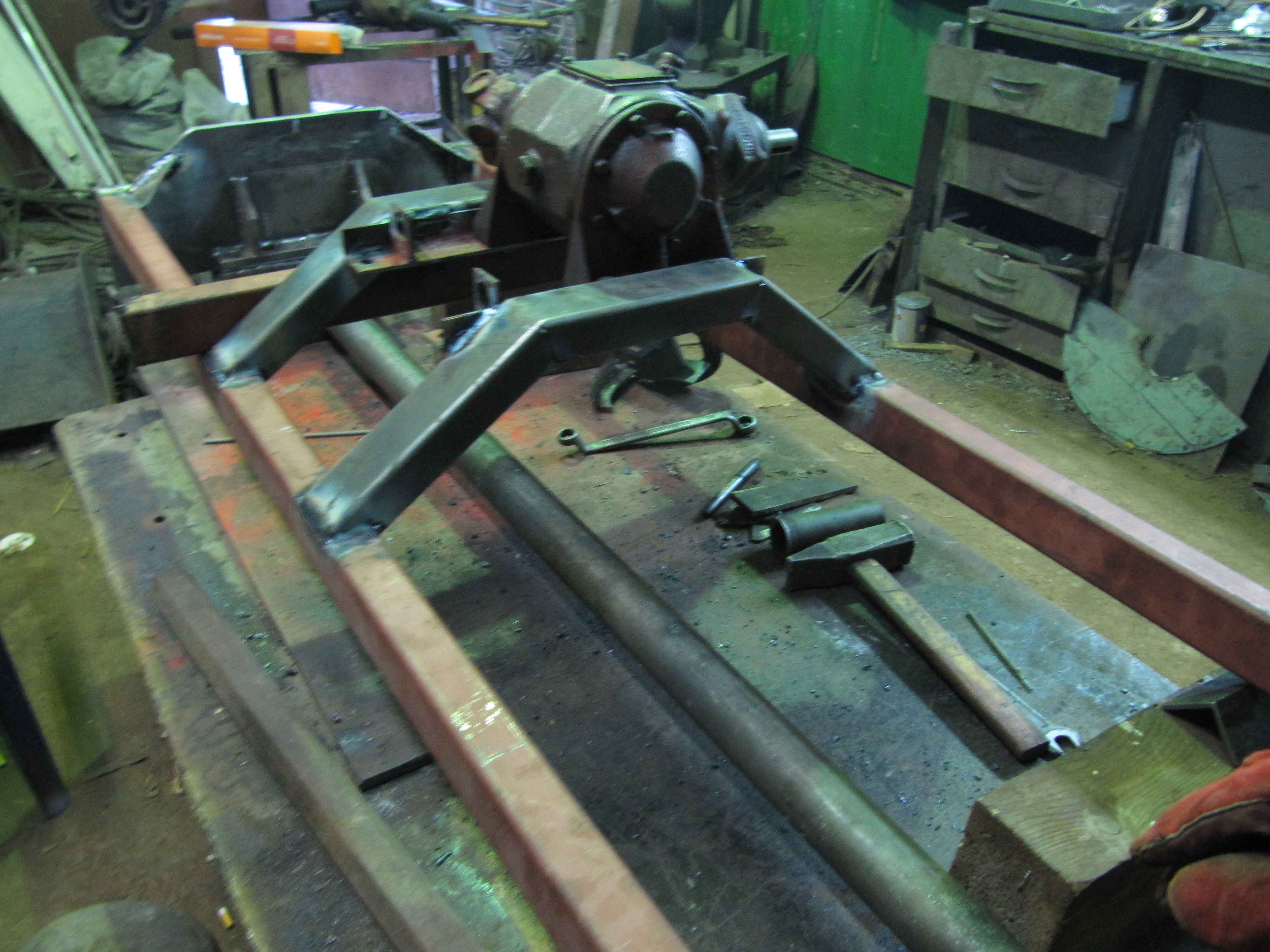

Очистил раму от сварочной грязи шлака.

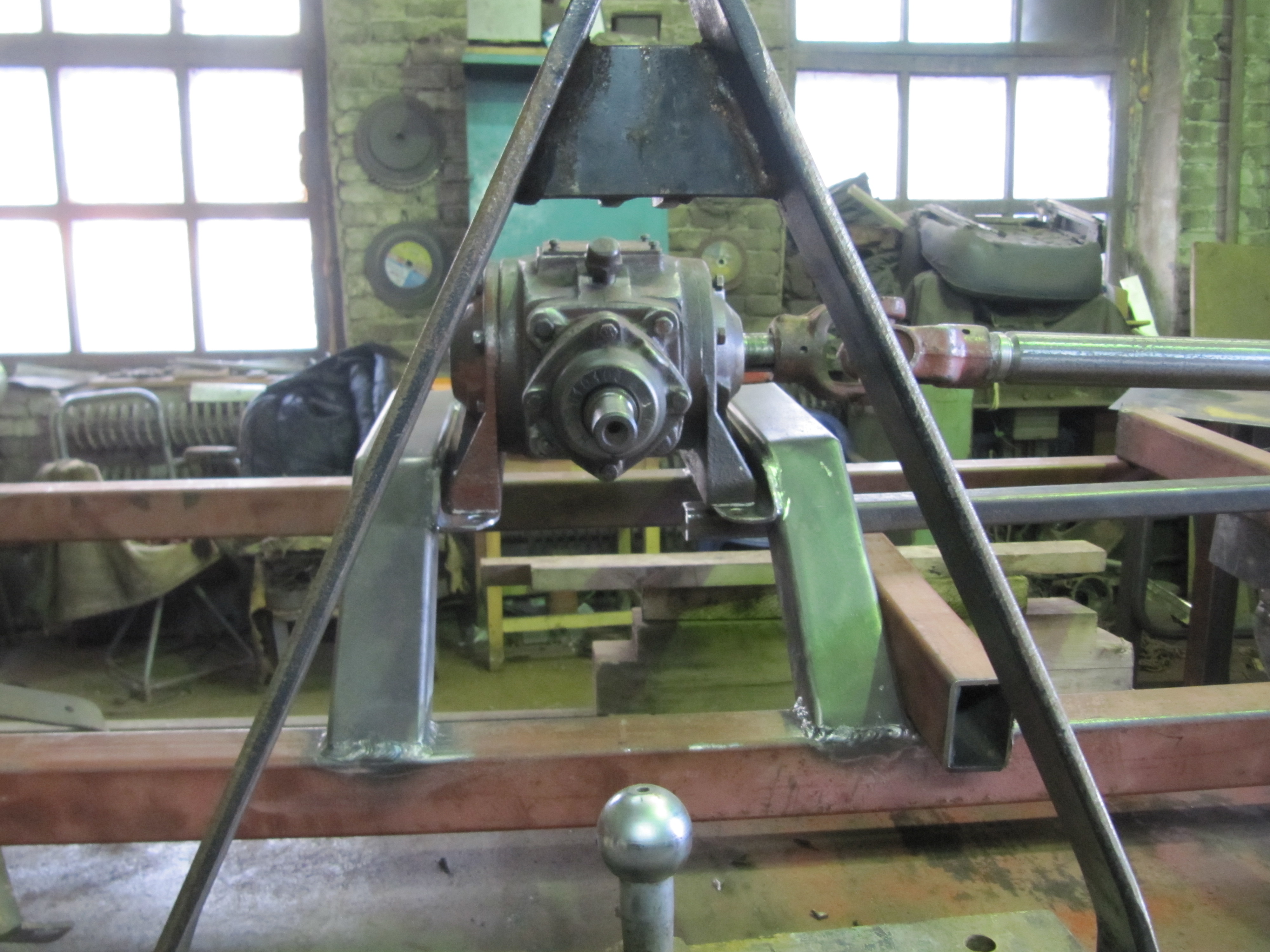

На уголках ложементов редуктора оставил две лишние детали. Будут служить как петли при погрузке в прицеп краном задненавесным.

+1

Поделиться79723 апреля, 2021г. 21:33:05

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

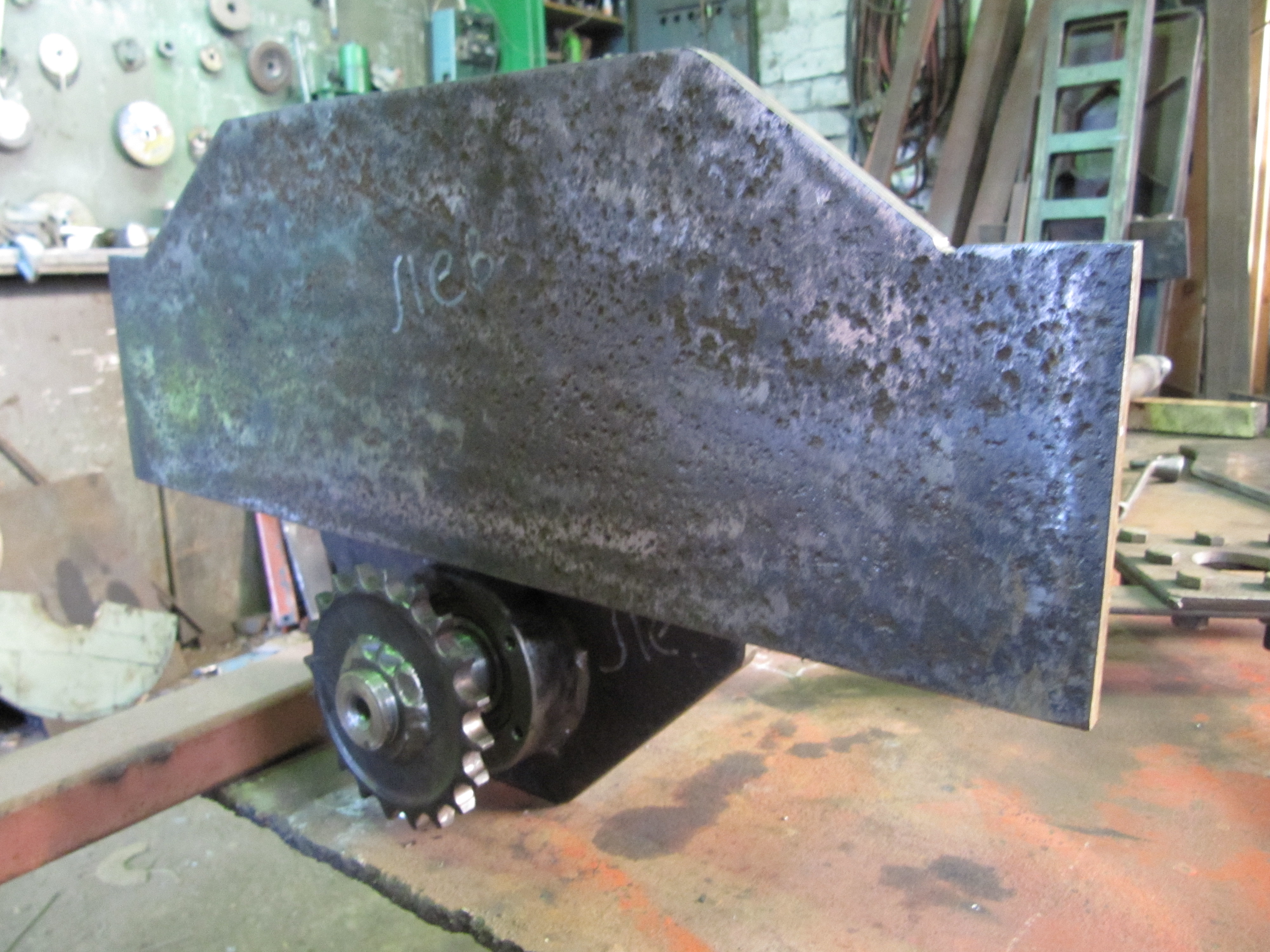

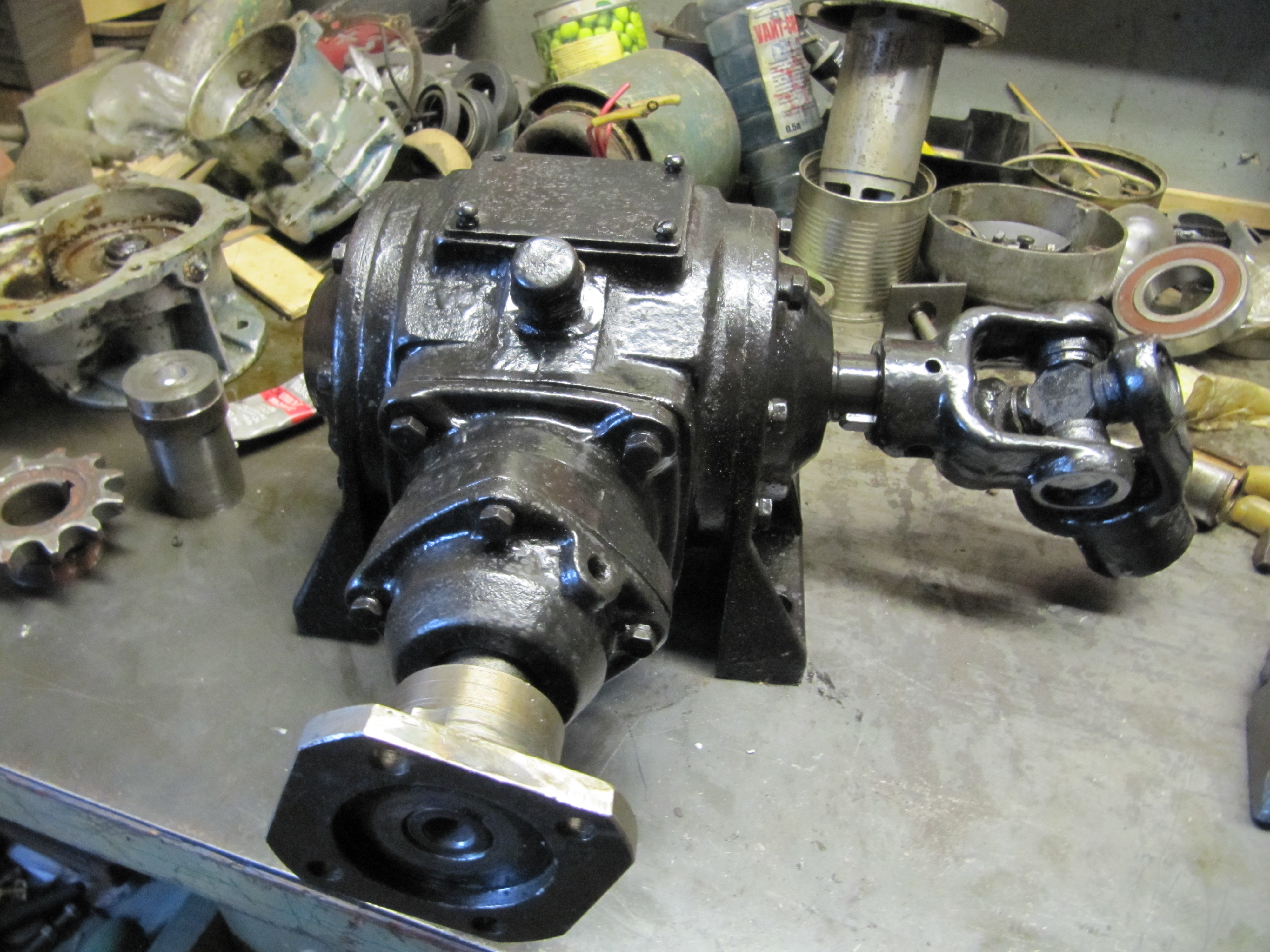

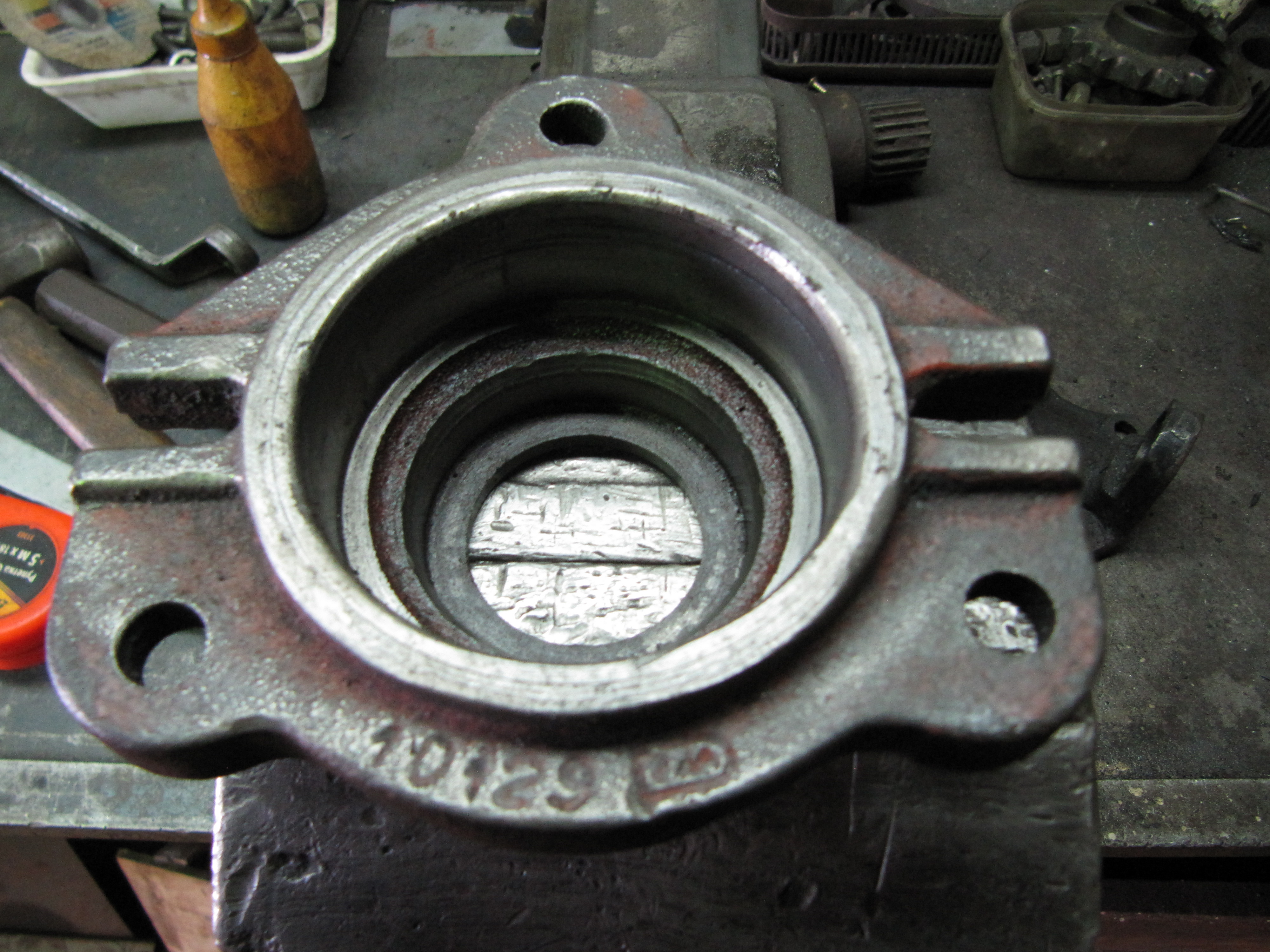

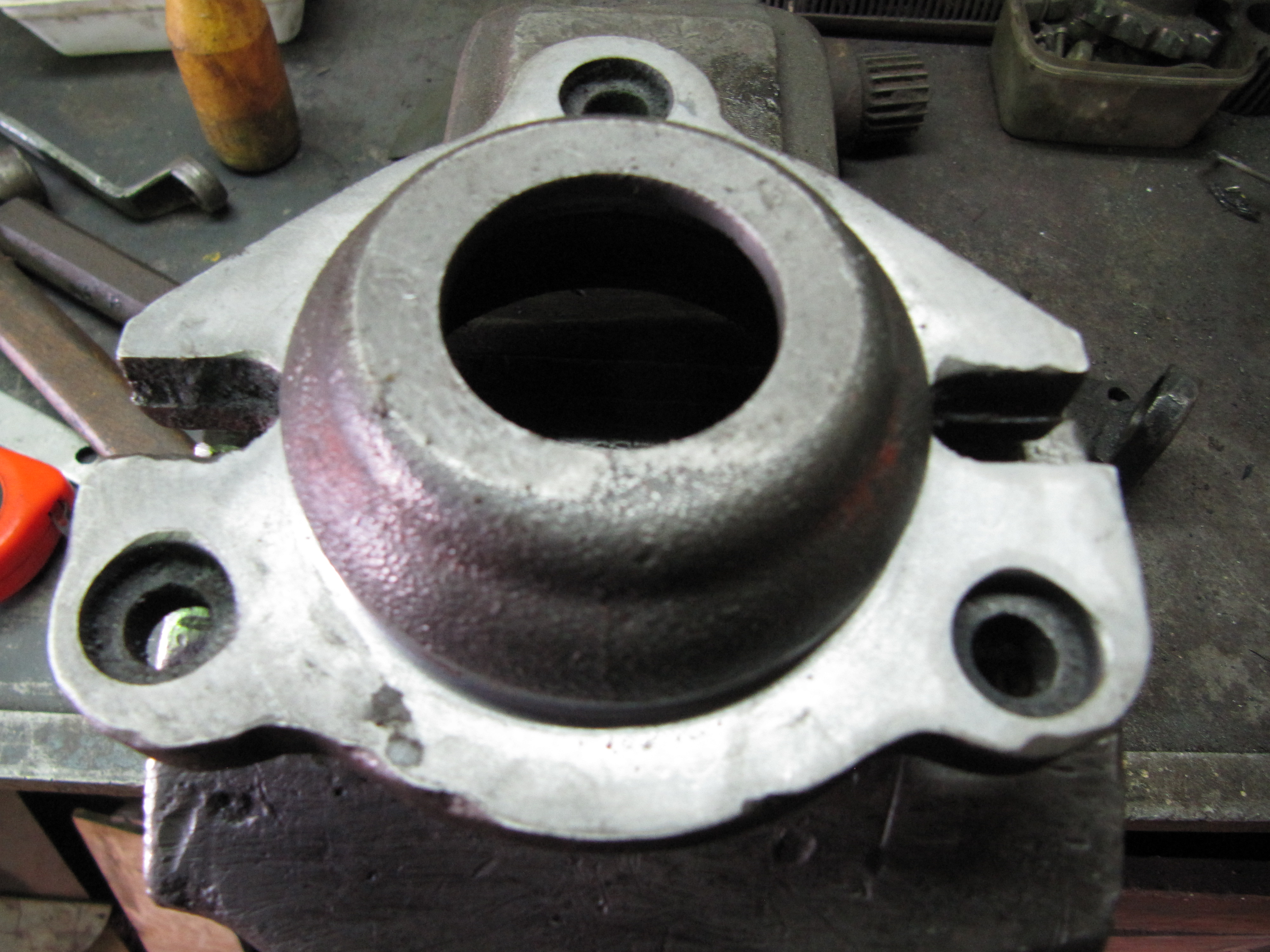

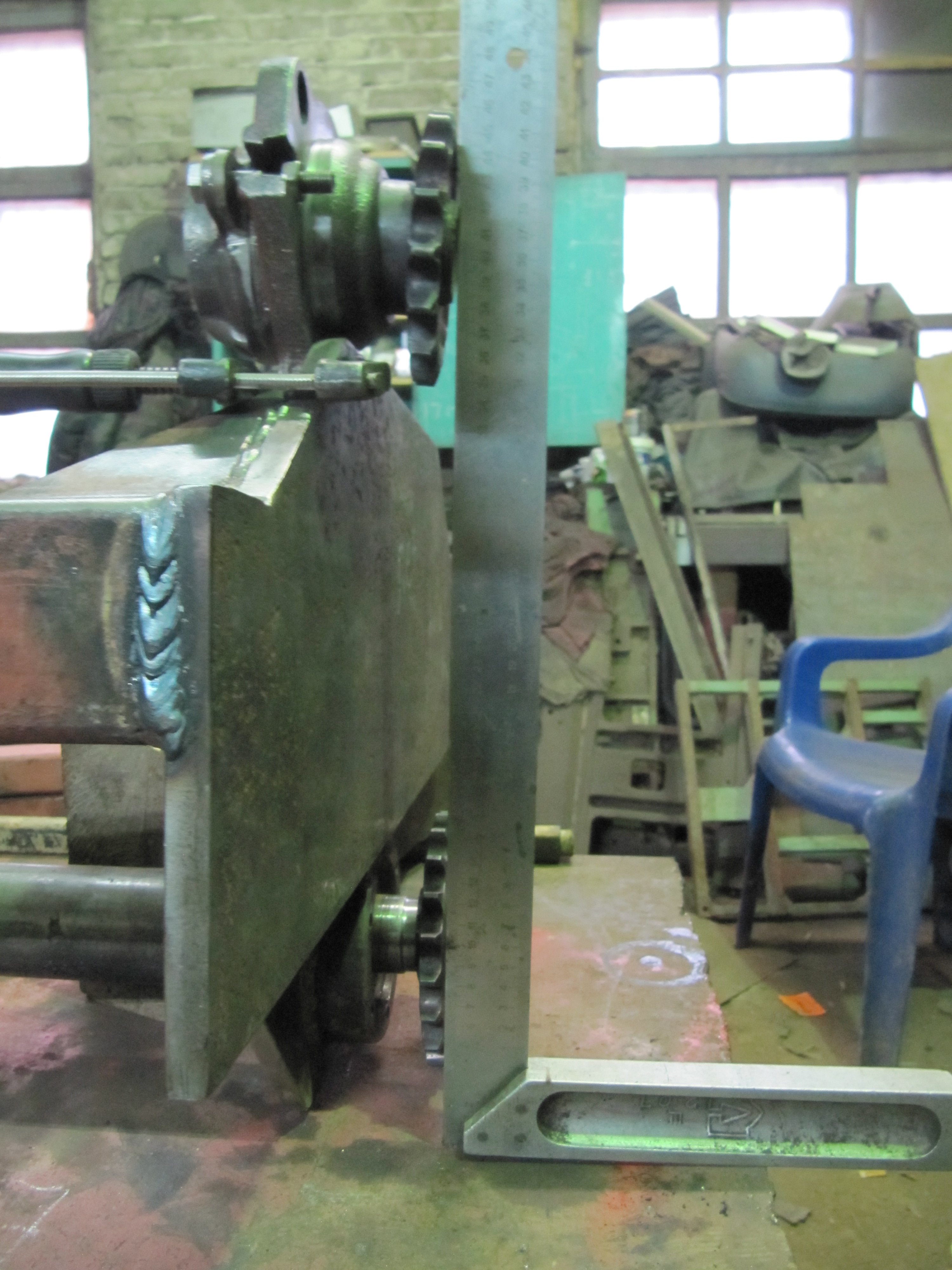

Выдраил щёткой подшипник с крышкой. Приложил к будущему месту и всё сошлось без проблем. Плоскость звёздочек так же сошлась правильно. Точу теперь вал.

+1

Поделиться79829 апреля, 2021г. 19:59:26

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

привет всем!

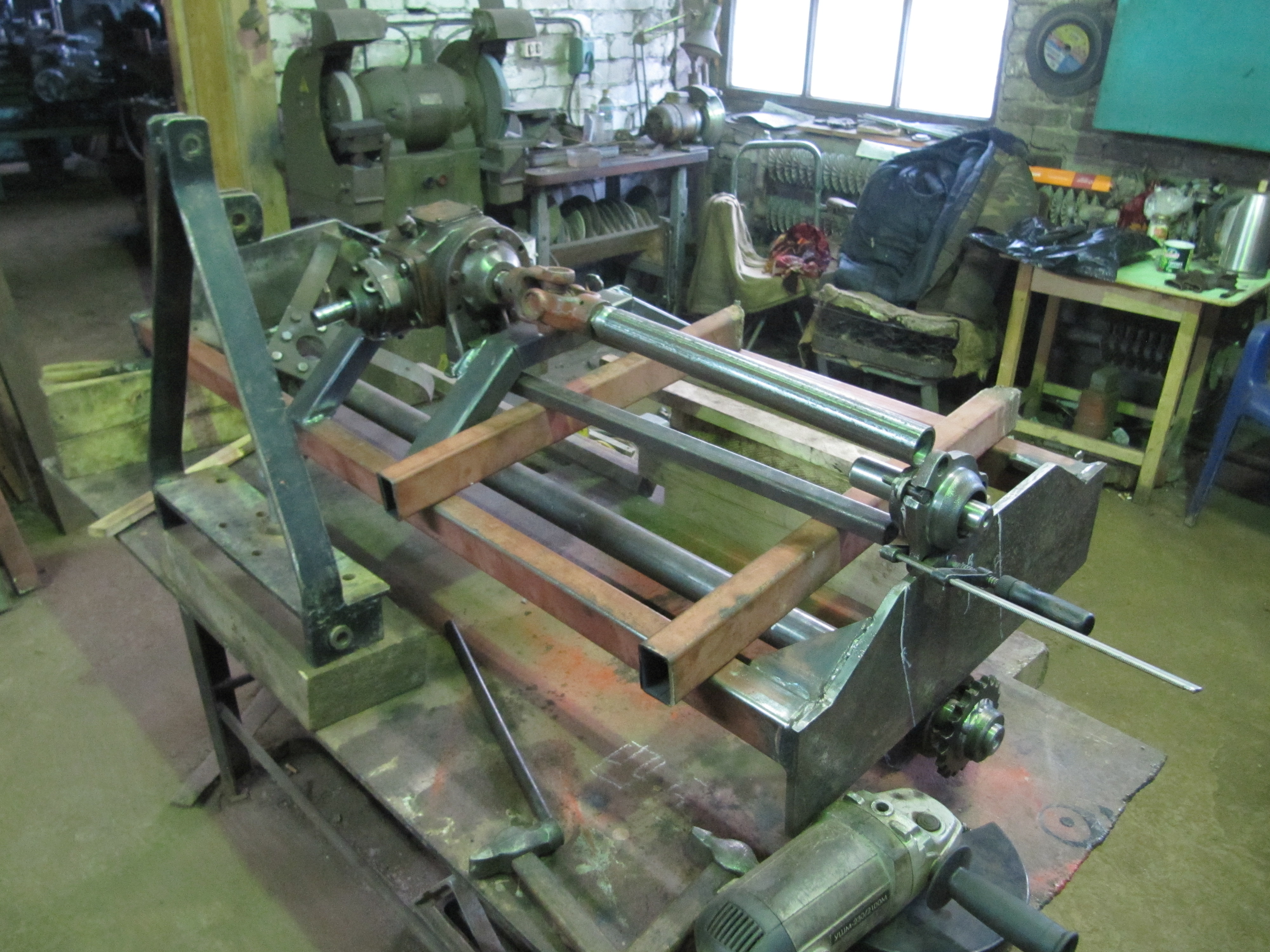

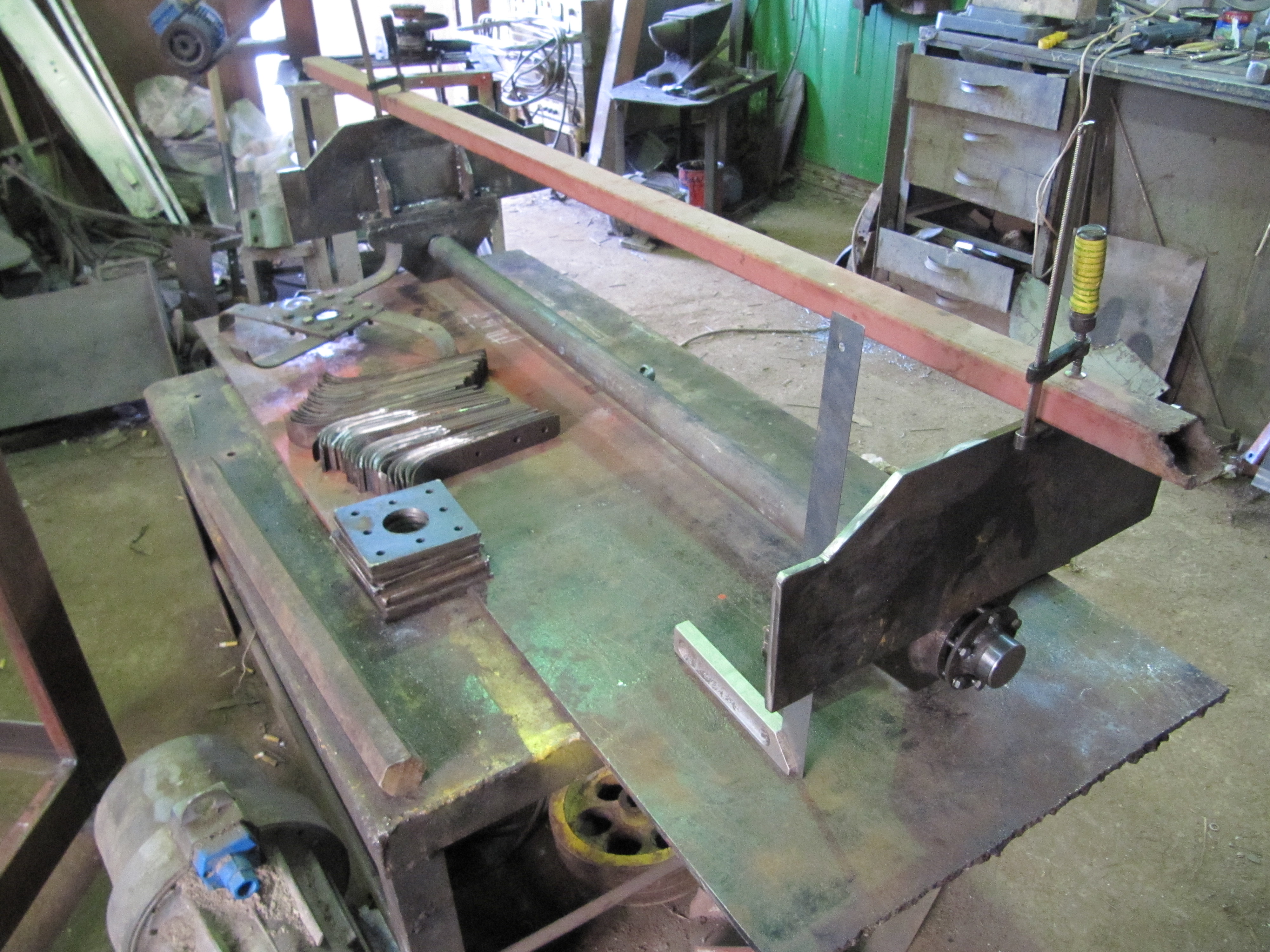

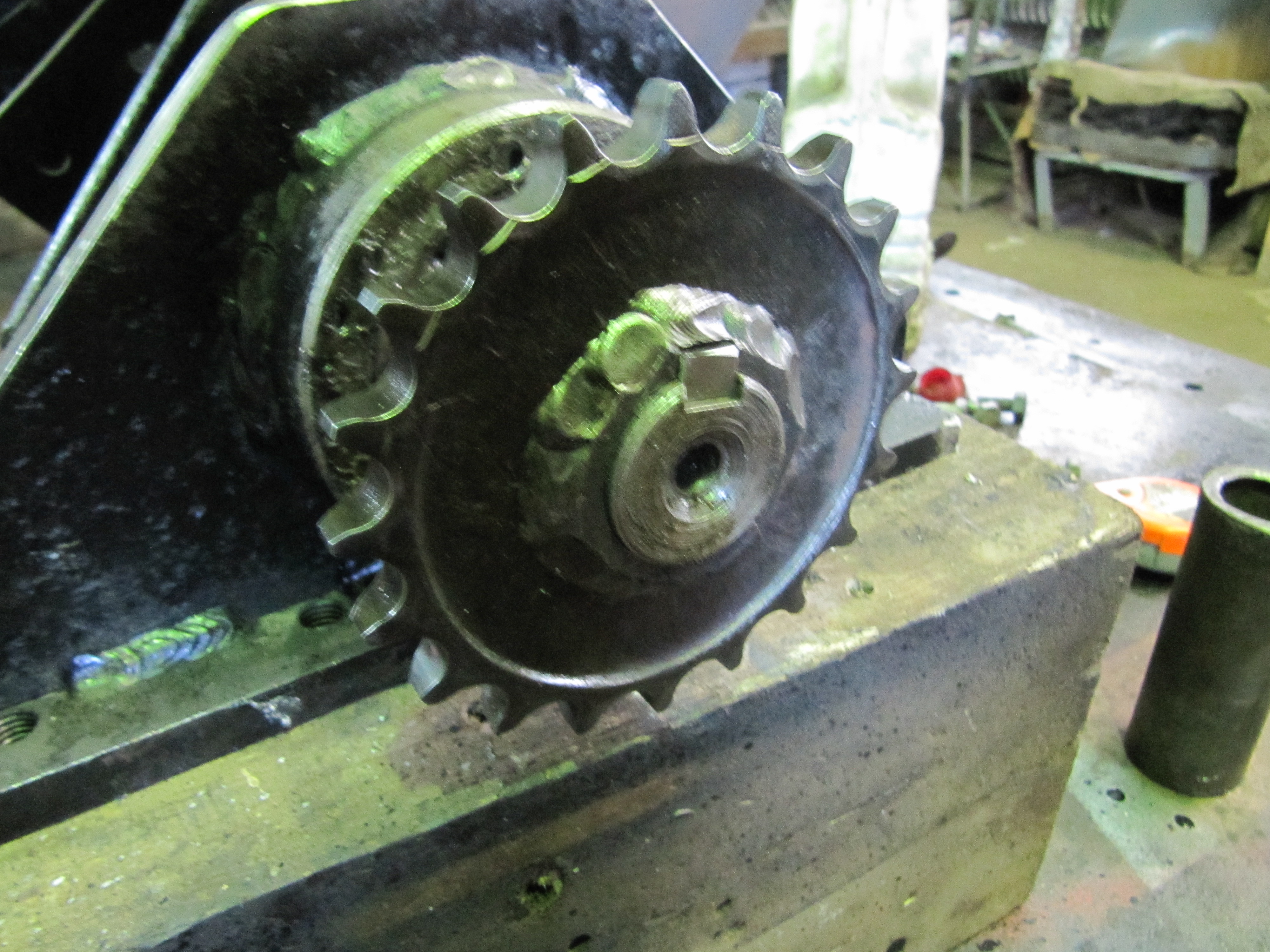

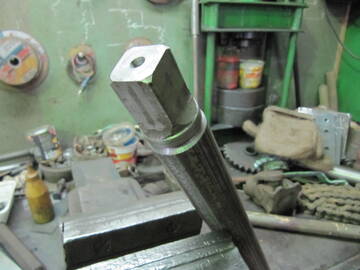

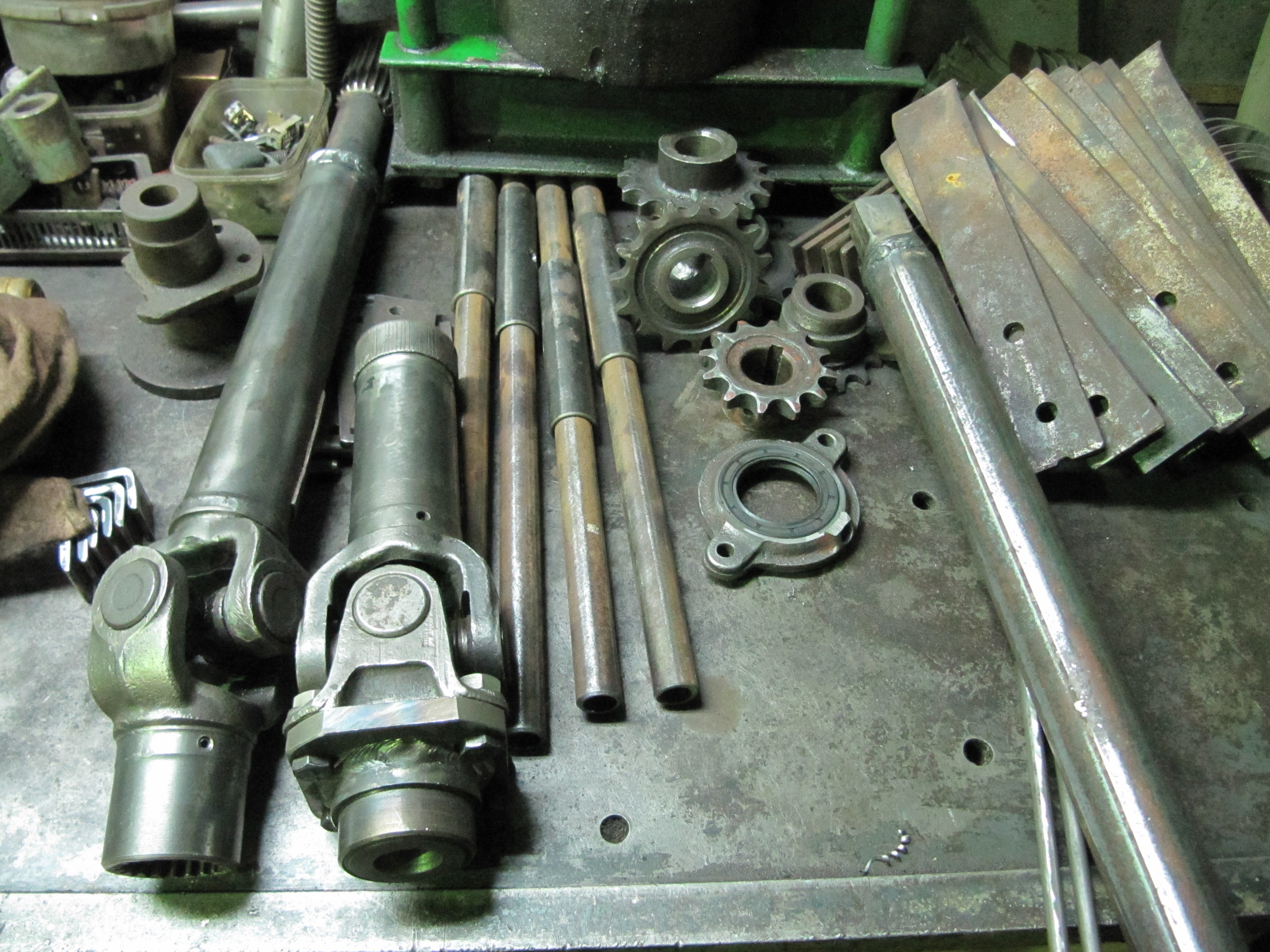

Вот ещё фото деталей фрезы. Карданный вал от редуктора к ведущей звёздочке. Подшипник с валиком. Примерка навески.

url=https://forumupload.ru/uploads/000b/0b/c7/1224/246182.jpg][/url]

+1

Поделиться7996 мая, 2021г. 21:48:19

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Привет всем!

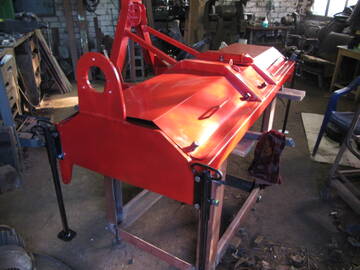

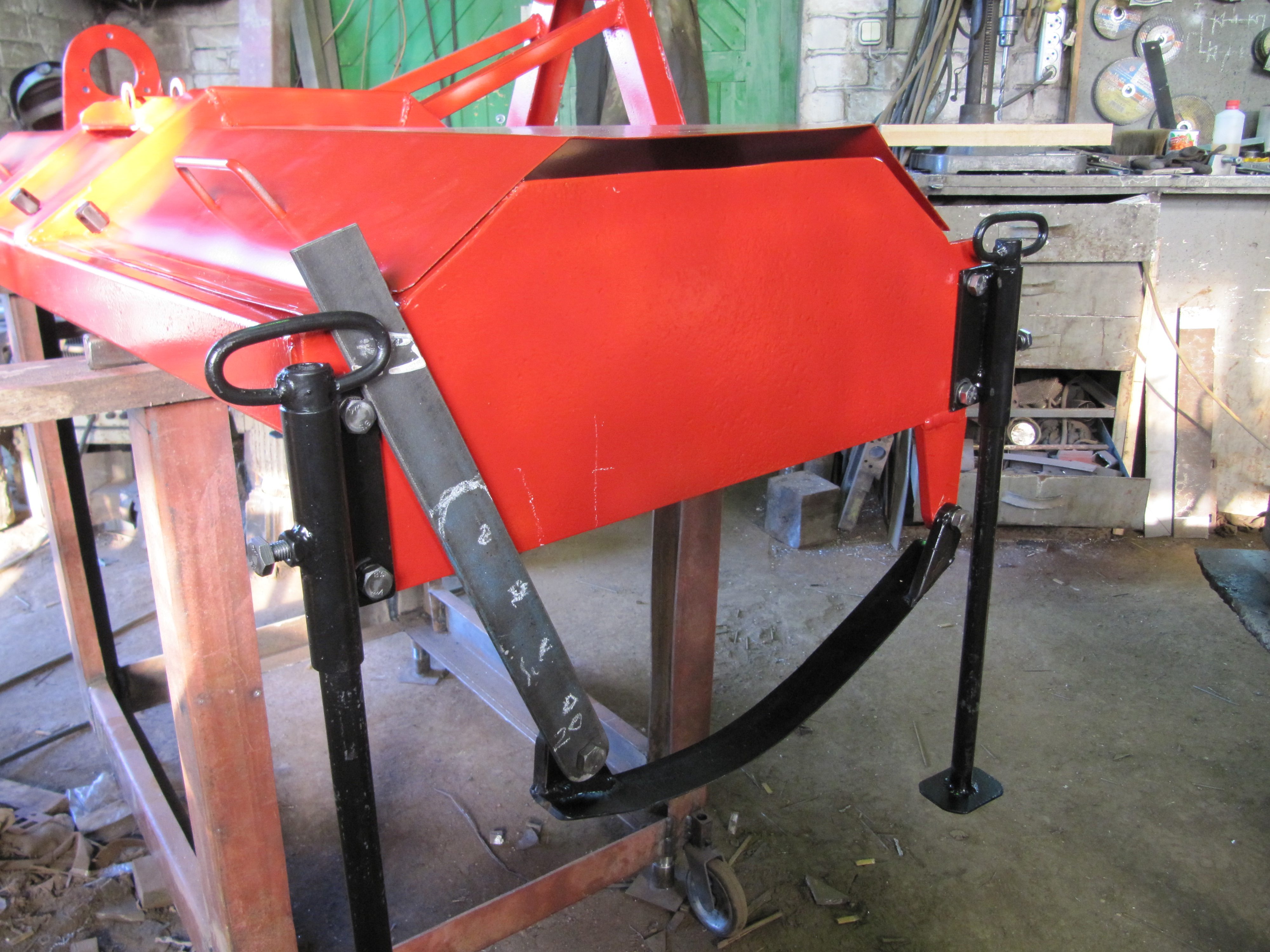

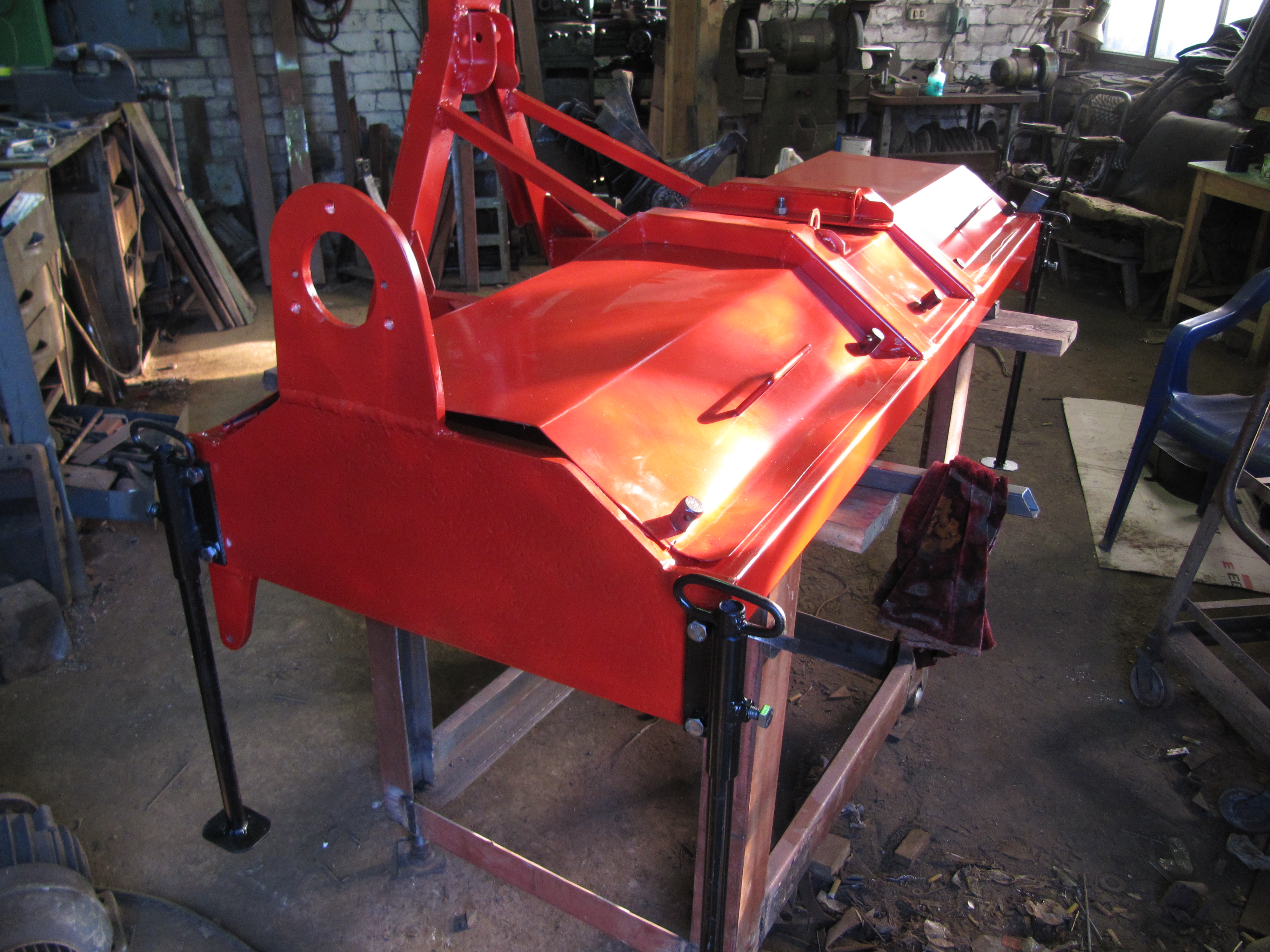

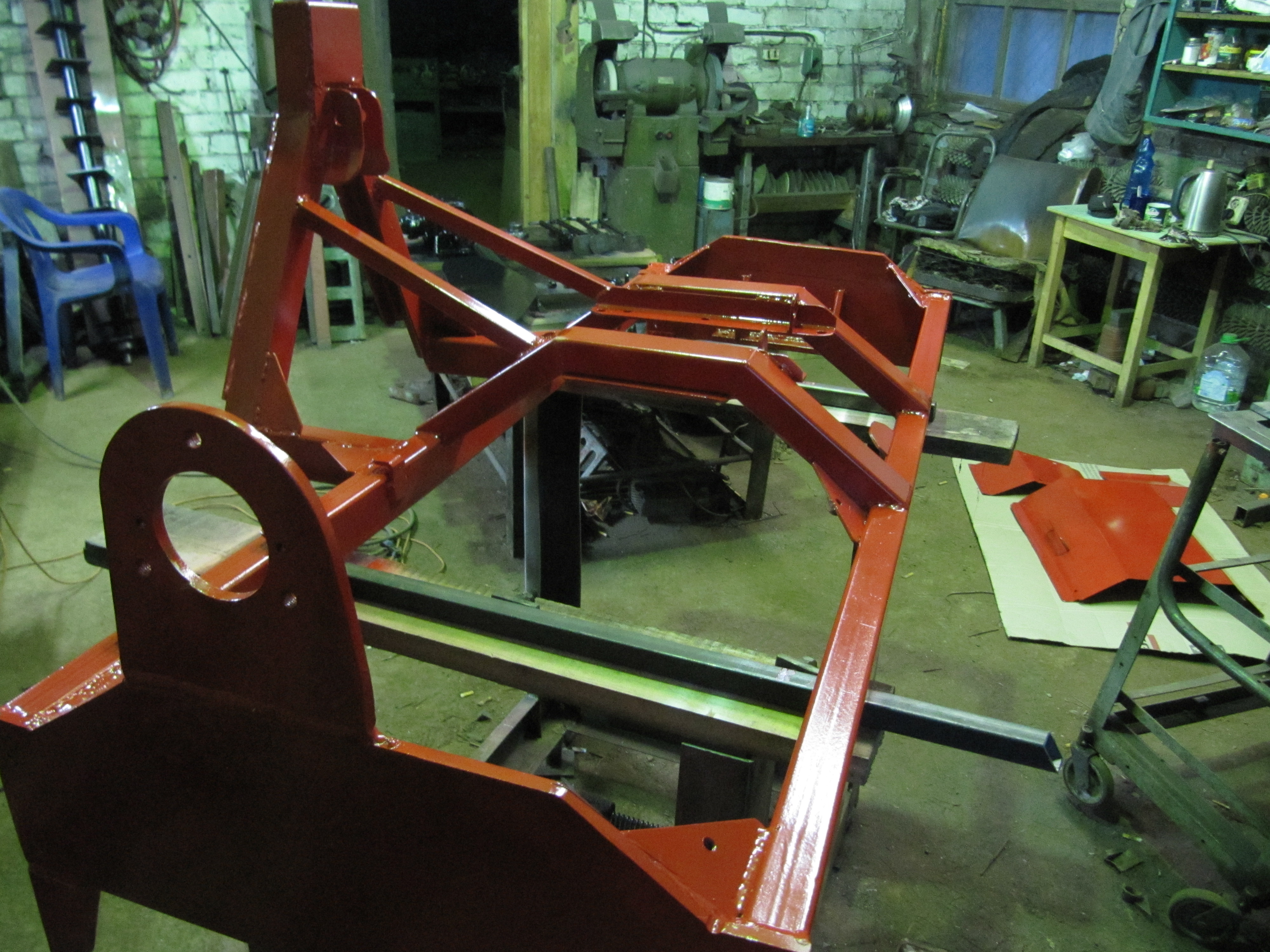

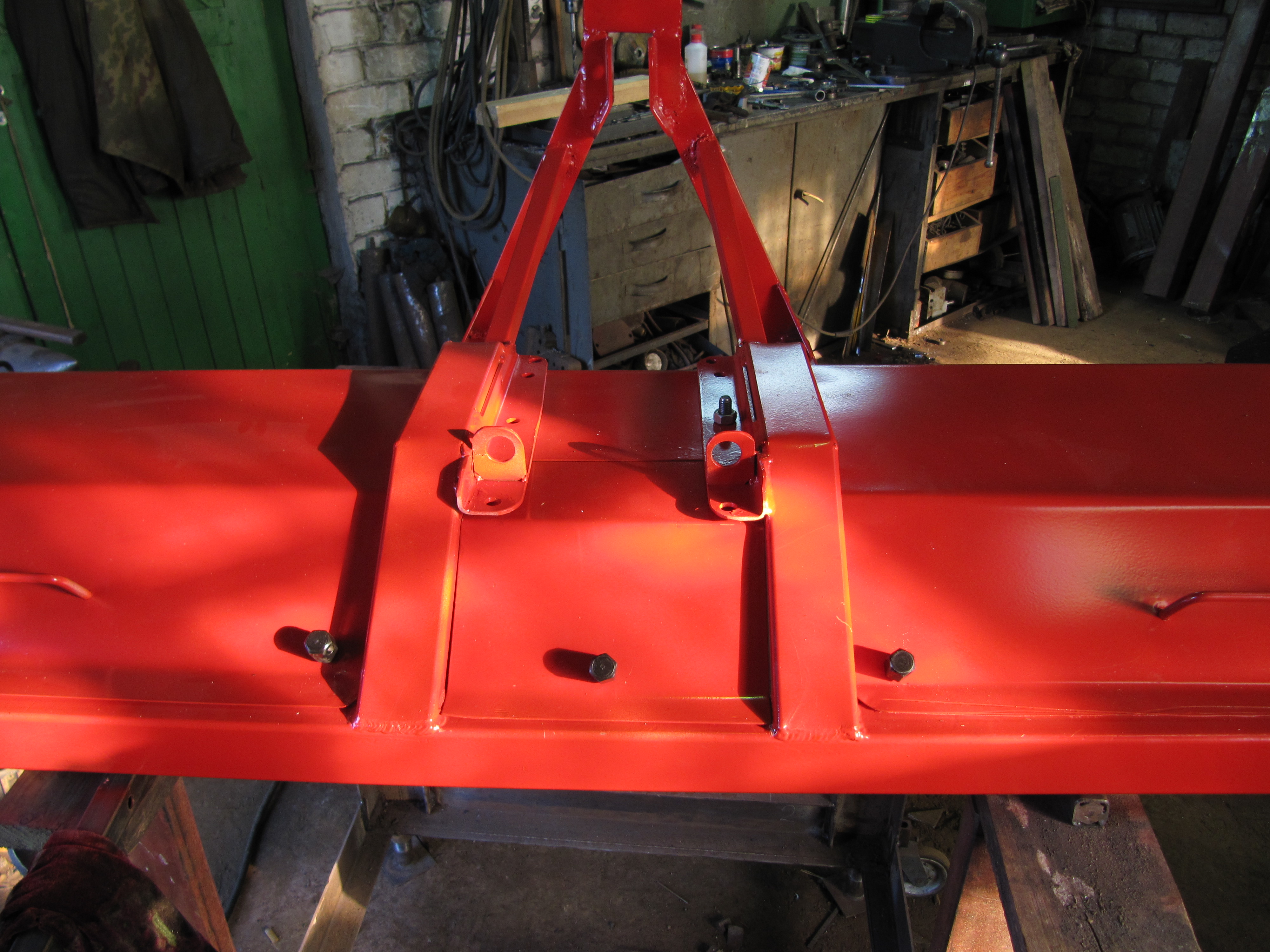

Вот и подходит окончание постройки почво фрезы. Ещё рывок... Остались сварочные работы и.... покраска.

+3

Поделиться80012 мая, 2021г. 10:14:47

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Привет , самодельщики!

Вот и пришла у нас весна. Огород в воде по ....уши.

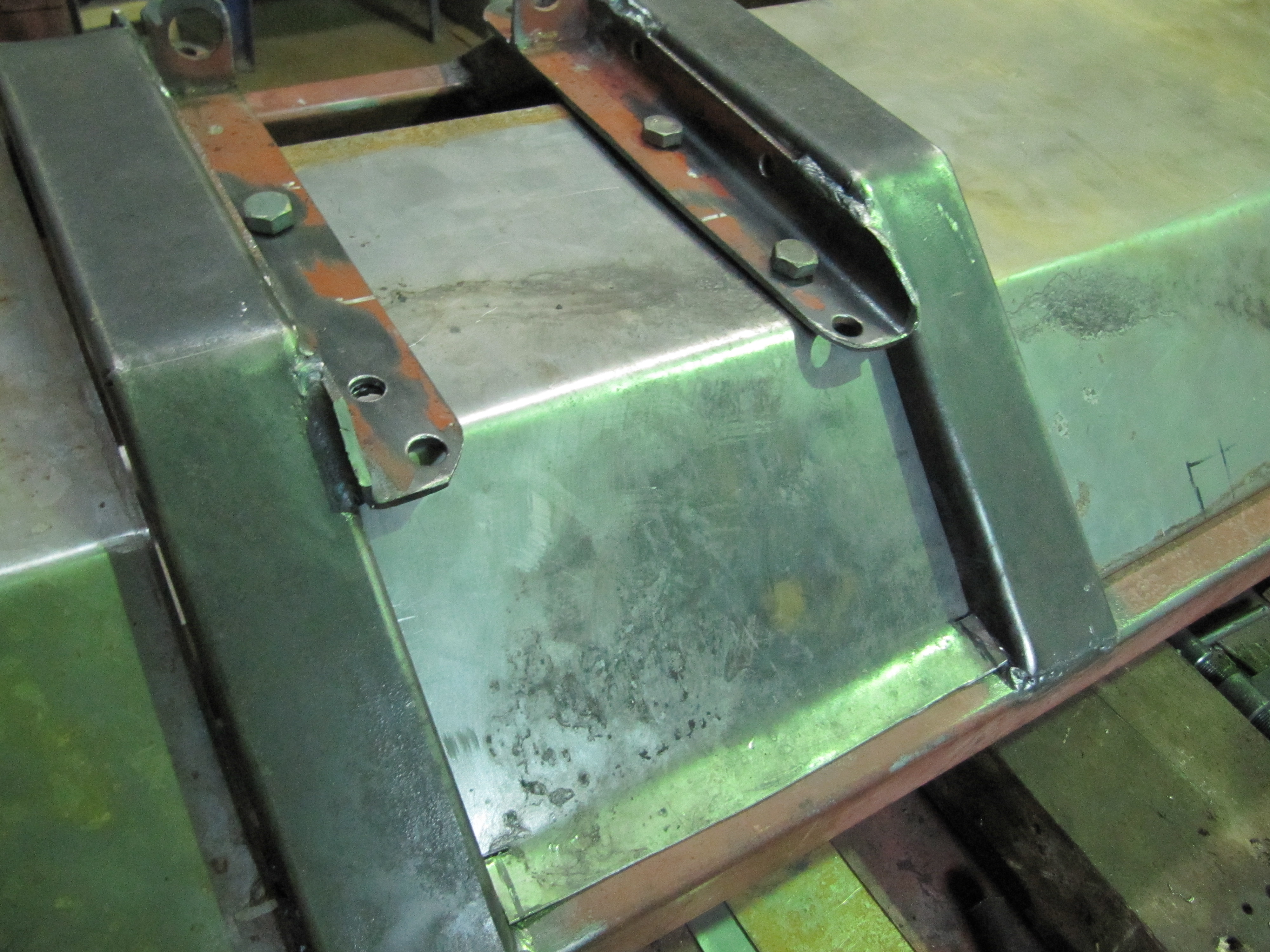

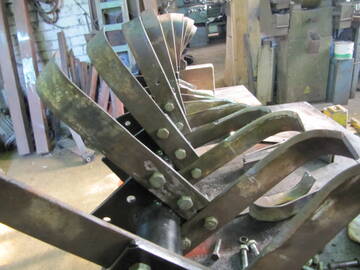

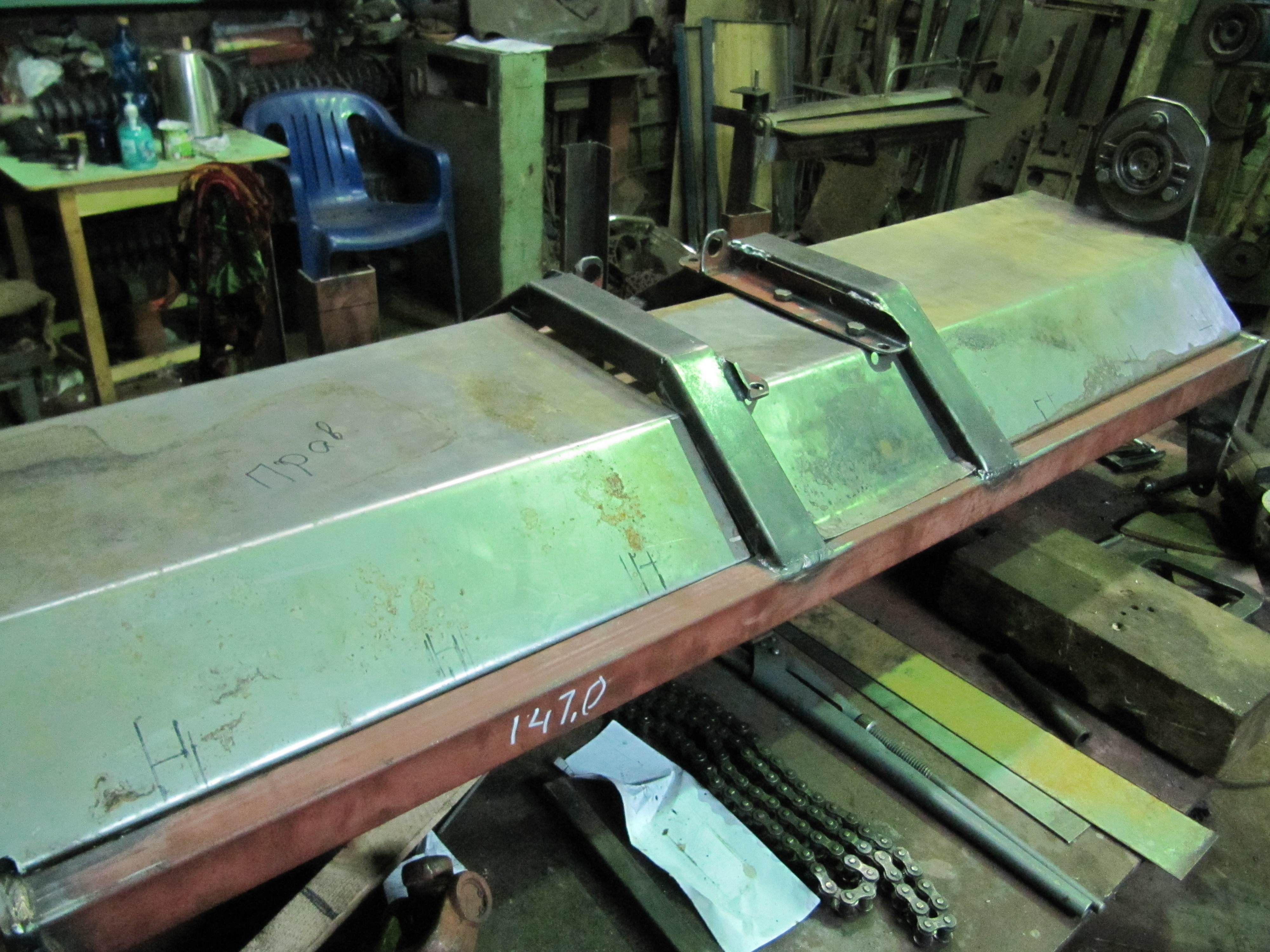

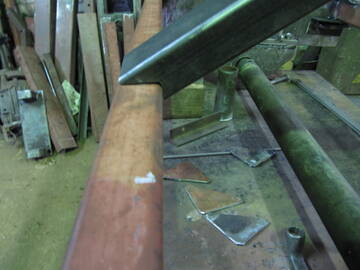

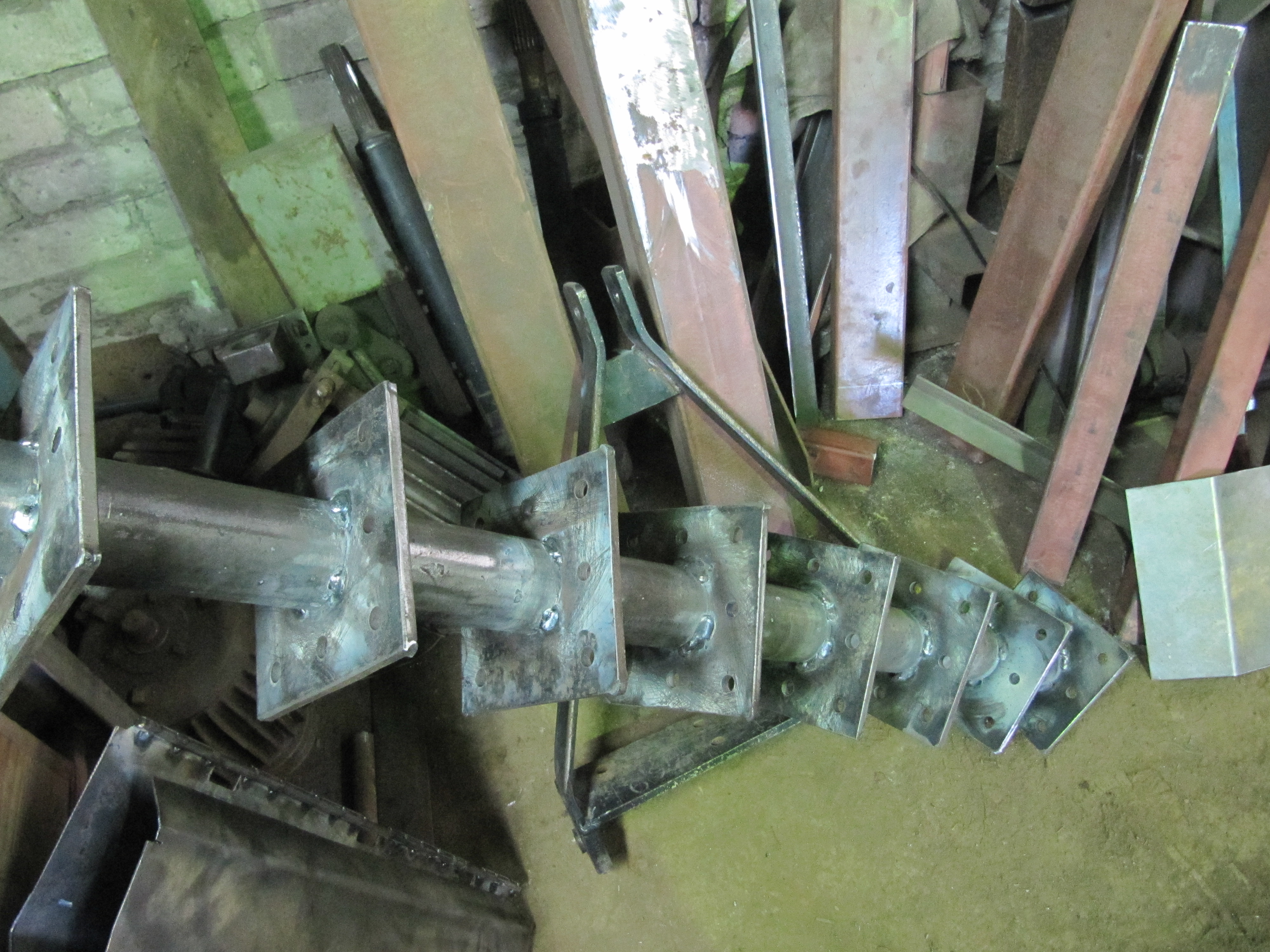

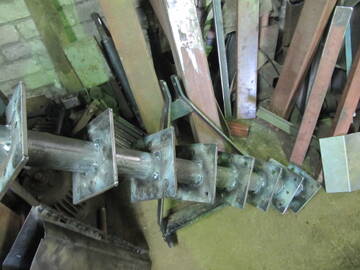

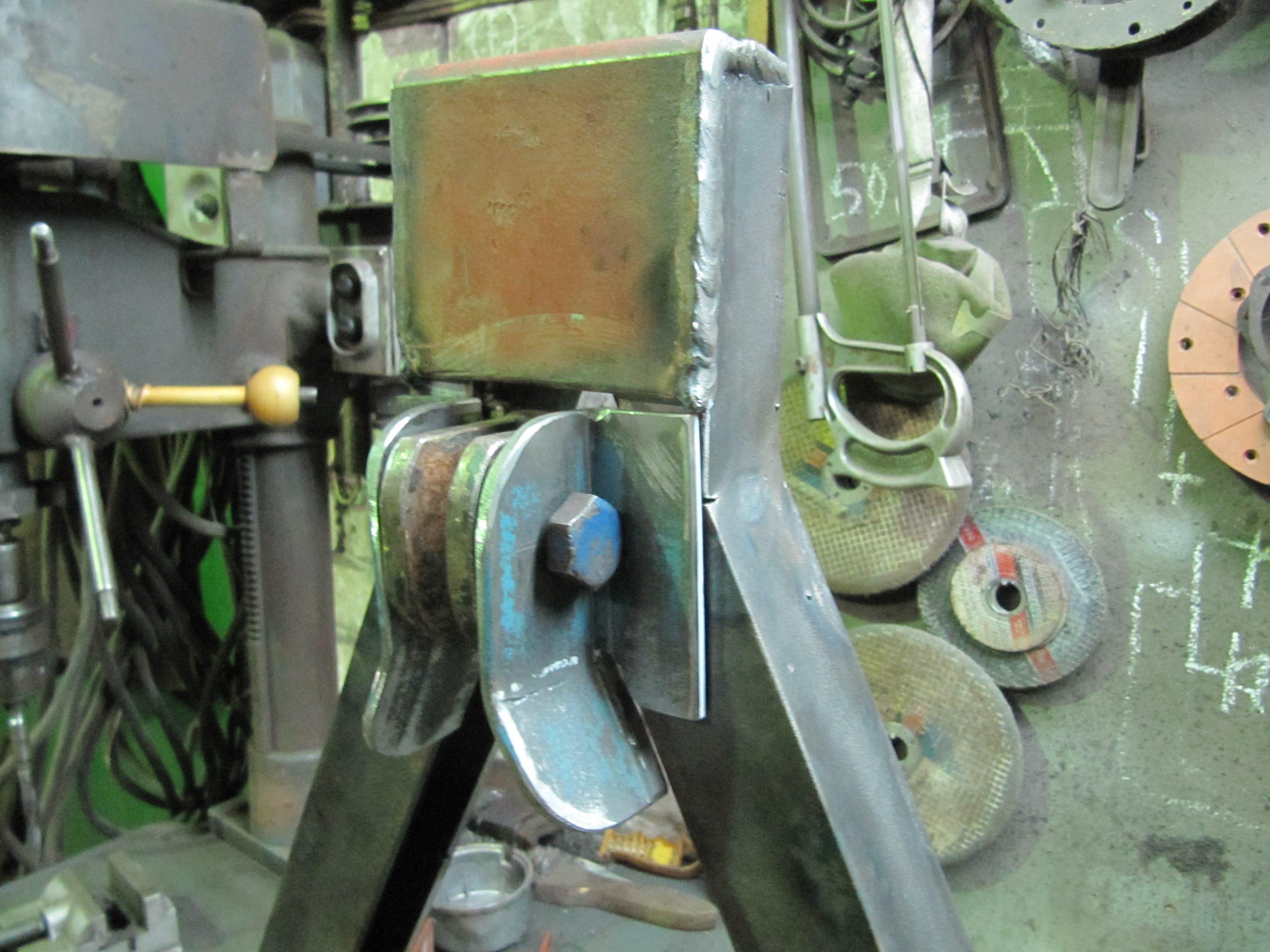

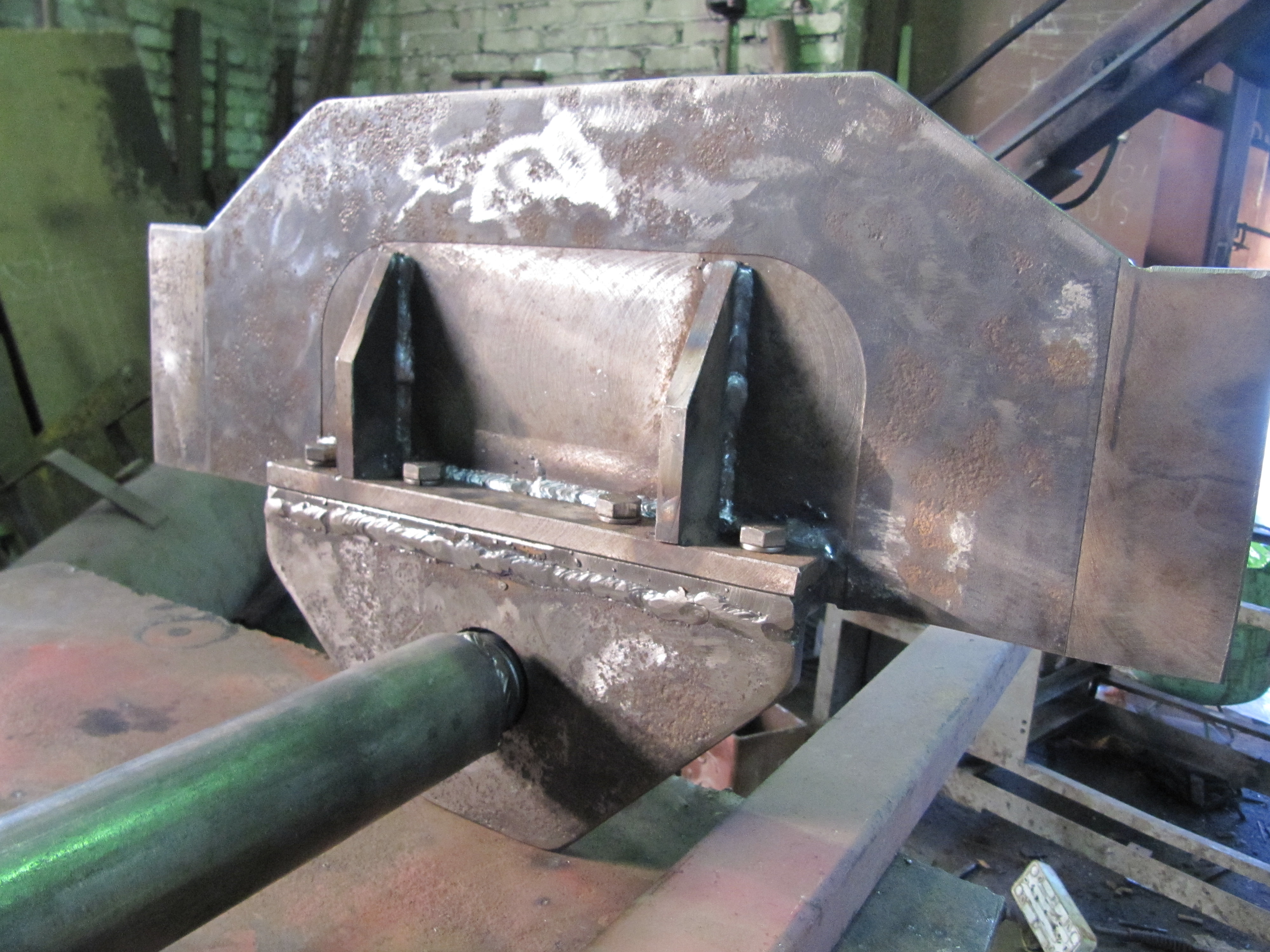

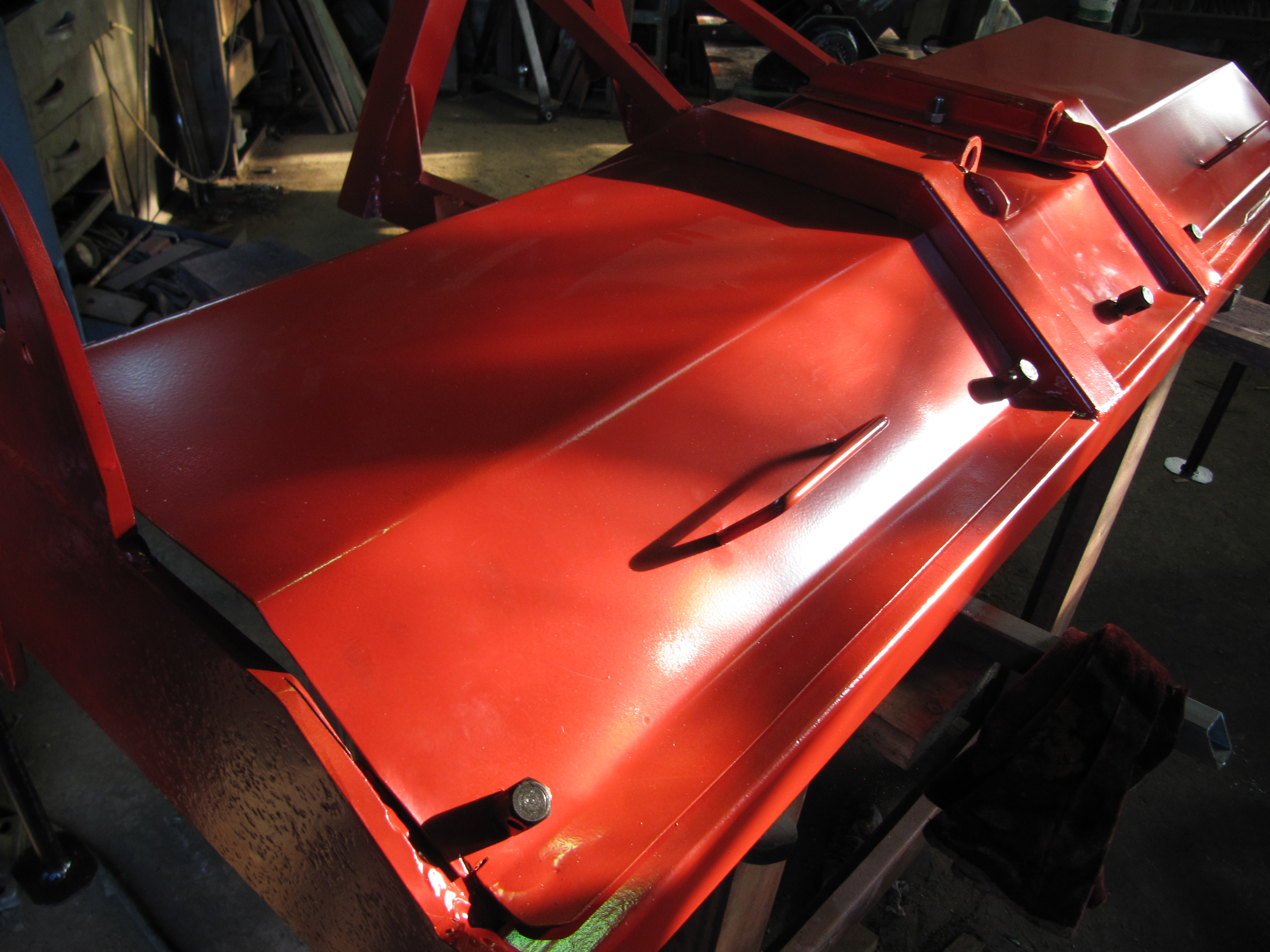

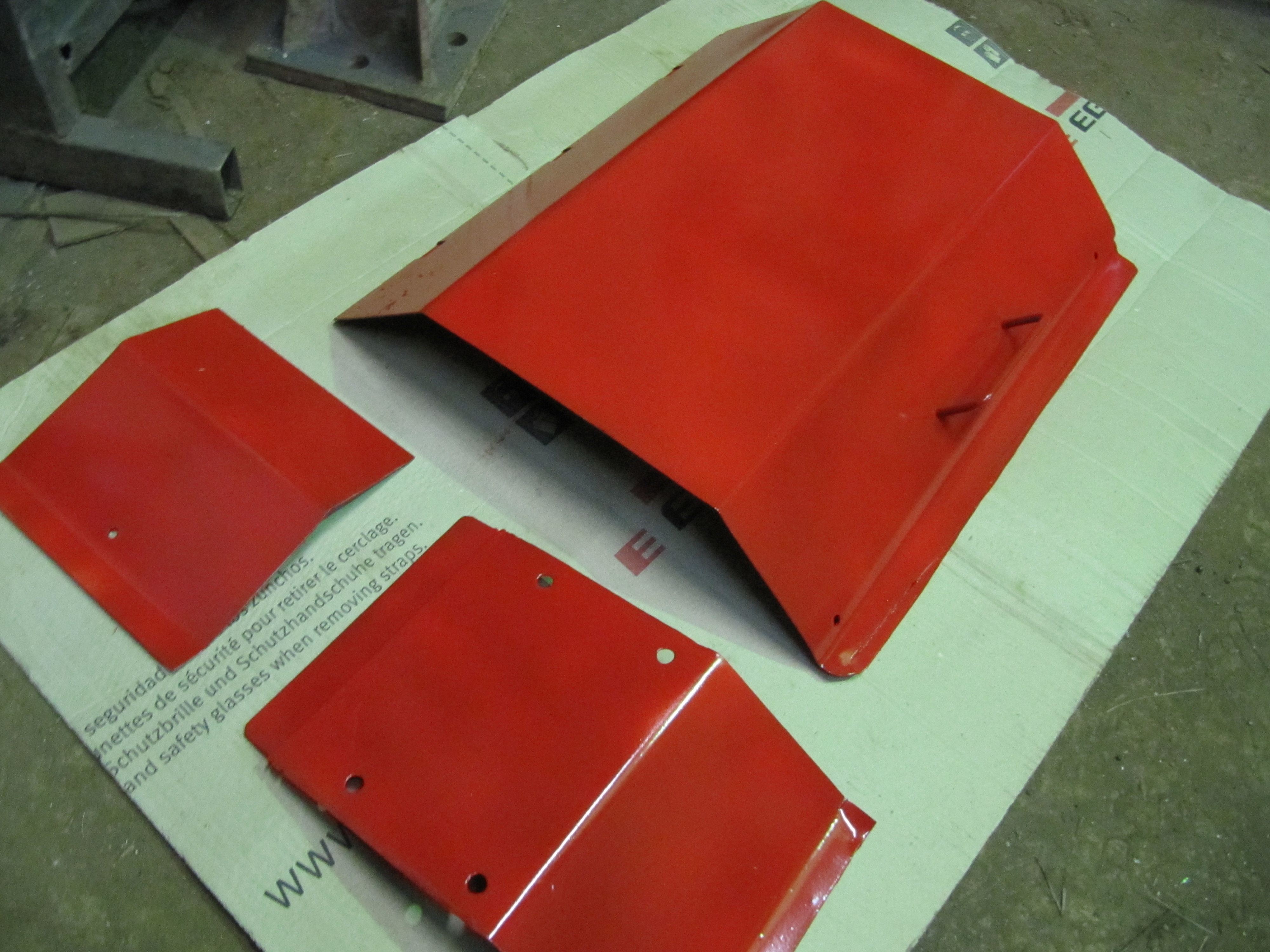

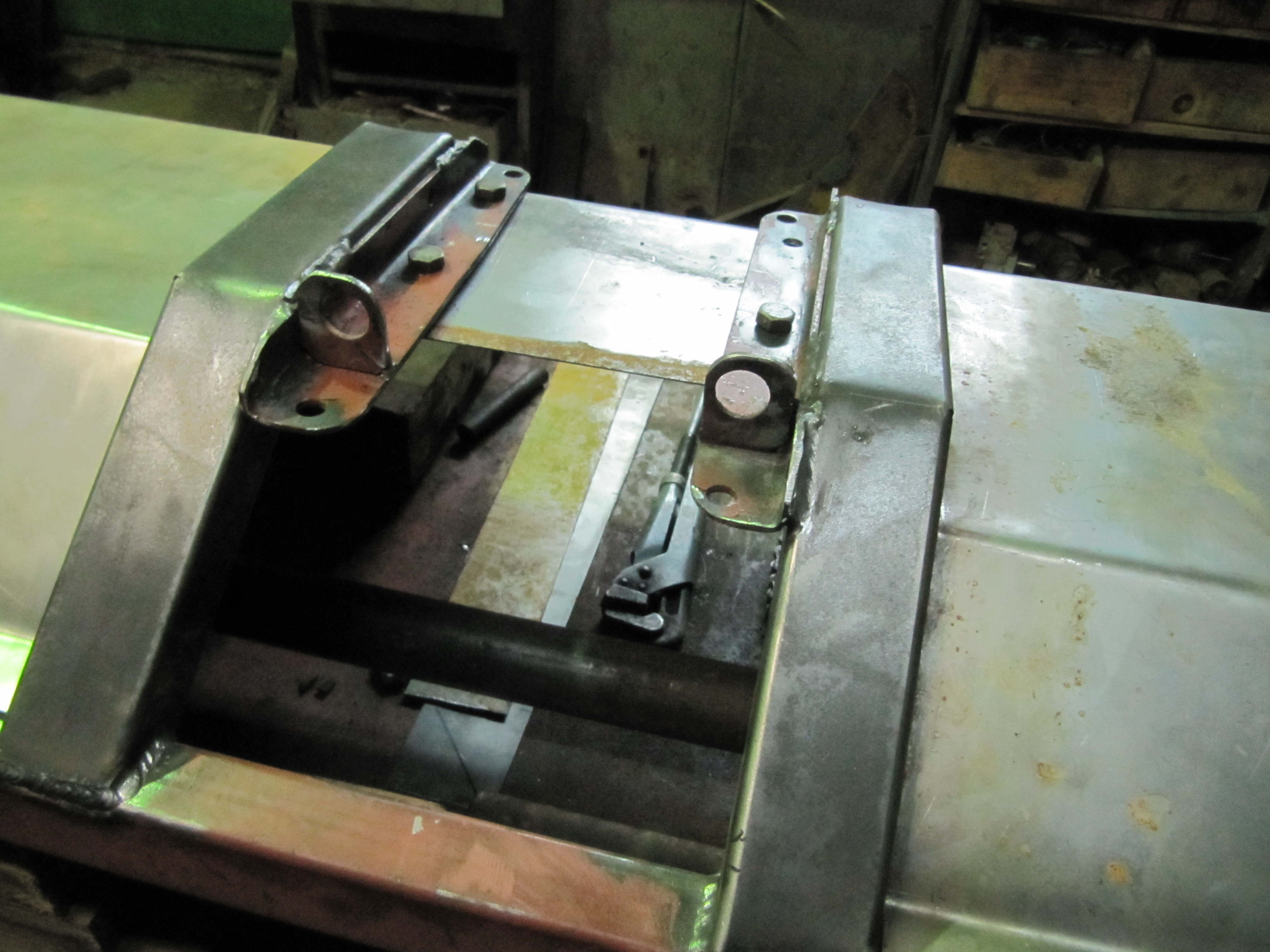

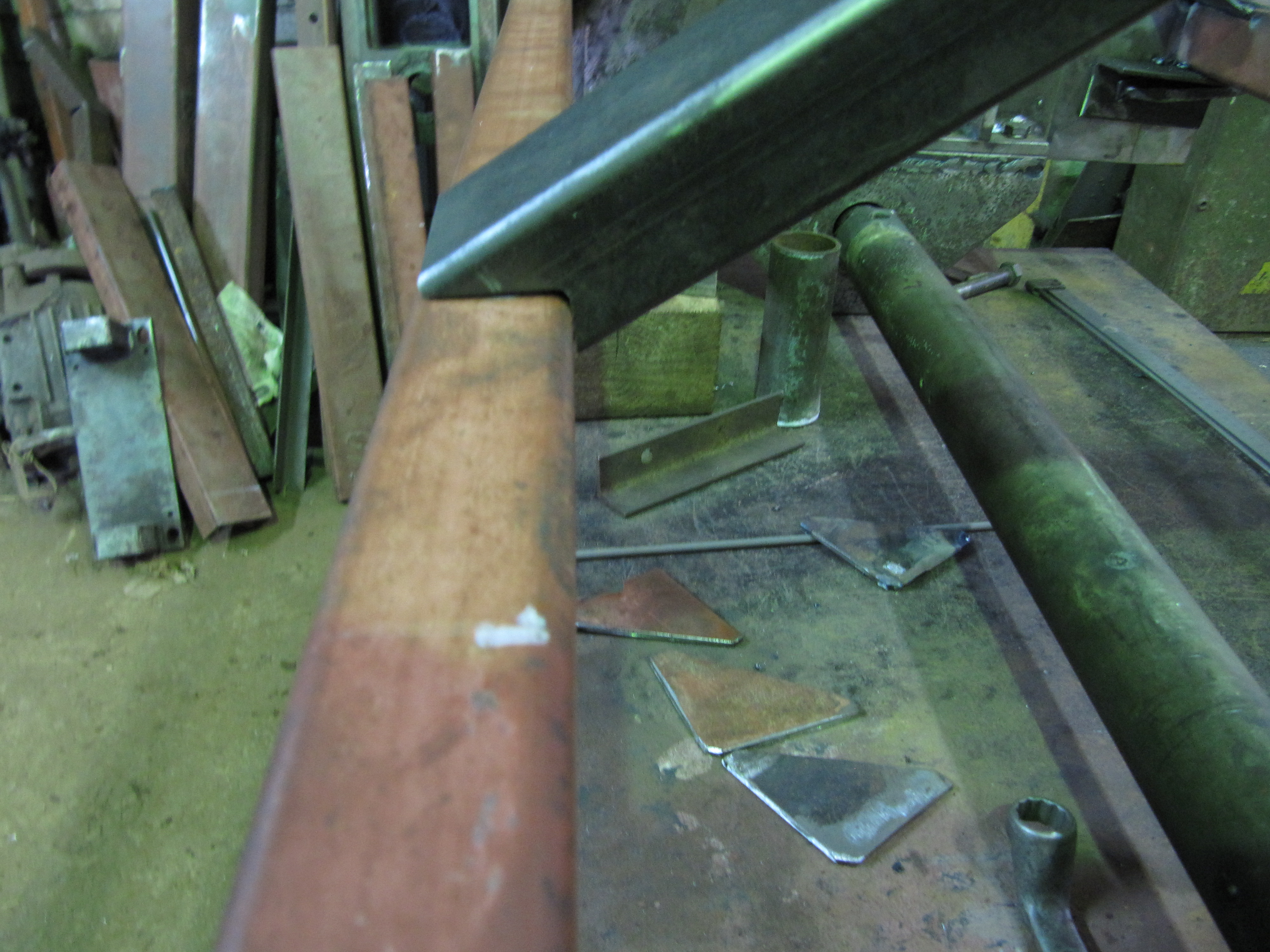

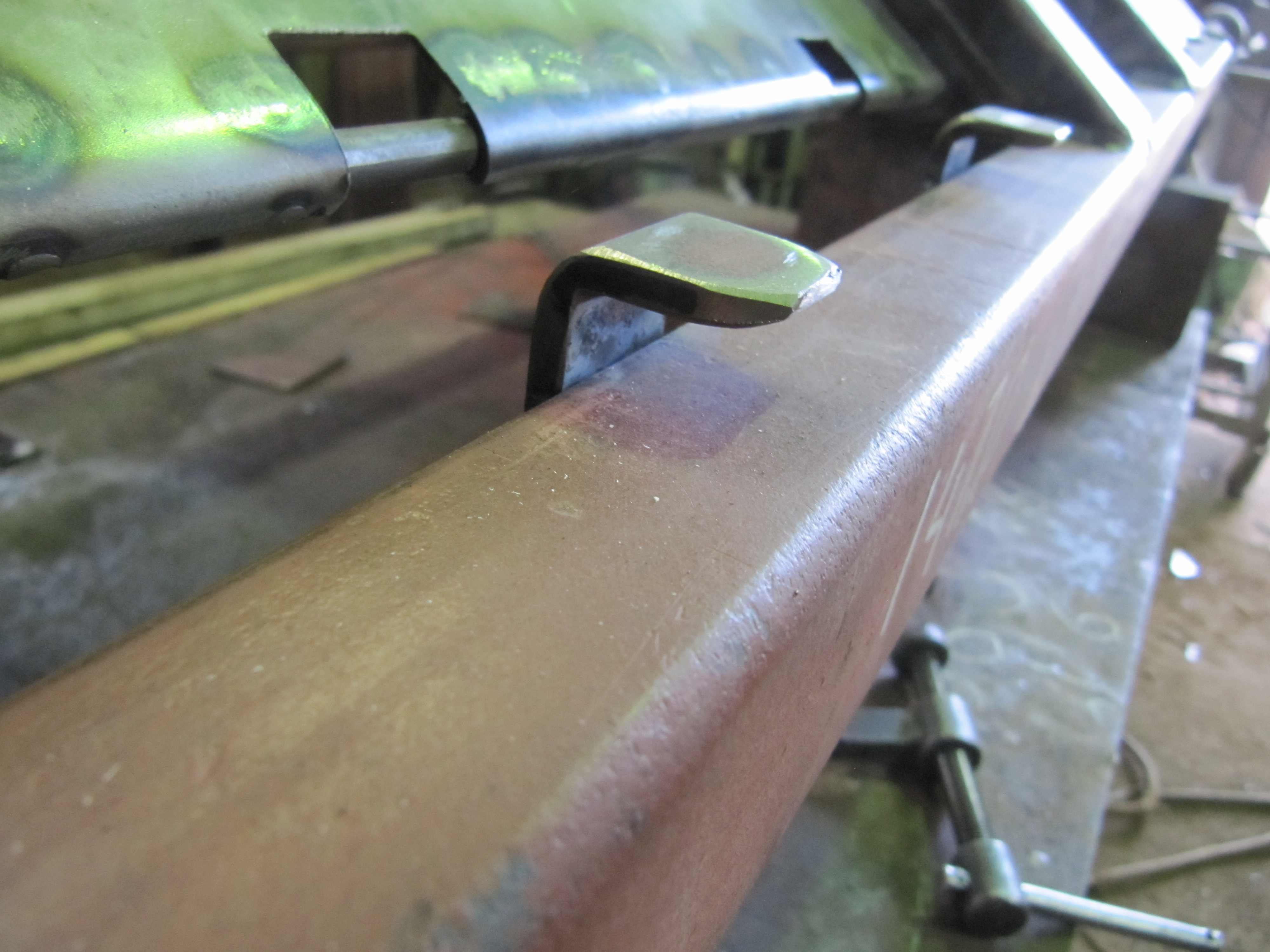

Завершаю свою фрезу. На фото показан способ крепления кожухов ротора. Может кому в интерес будет.

Вал сварен с смещением пластин на 10 градусов.

0

Поделиться80112 мая, 2021г. 12:53:32

Автор: Alex 74
Участник
Откуда: Вологодская обл
Зарегистрирован: 9 марта, 2020г.
Приглашений: 0
Сообщений: 233
Уважение: [+14/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 50 [1974-06-18]
Провел на форуме:
3 дня 7 часов
Последний визит:
17 августа, 2022г. 19:24:22

Юрий
Юрий приветствую. По поводу смещения на 10 градусов,я например против такого решения,объясню почему. Сам много работаю мотоблоком именно фрезой,и способы врезания в грунт передаются именно а руки,когда держишь мотоблок. Ну и соответственно сложилось свое мнение за годы работ. Ножи должны врезаться попарно симметрично от центра фрезы,возможно при широком захвате и четыре года. При разбалансированности врезания,начинает дергать то один край,то второй, руки просто вышибает. Тут вместо рук пойдет нагрузка на навеску. Особенно думаю в деревне будет чувствоваться. Когда врезаются два ножа симметрично,то фрезу просто подкидывает вверх более ровно. Поэтому отношусь к спиральному направлению ножей отрицательно,это только для разработанных мягких пов. Второй минус,возможно застревание комков в рядом расположенных нохах,и набивание земли с корнями. В более редко расположенны ножах с поворотом в 45 гр и то бывает забивает сырой землёй с травой,а в частых и рядом расположенных,иногда это вообще беда.Я пробовал частый шаг,тоже непоноавилось,склоняюсь к более редкому для разработанной земли.

0

Поделиться80212 мая, 2021г. 18:17:52

Автор: KostW
Администратор
Откуда: г.Малмыж Кировской области
Зарегистрирован: 18 октября, 2010г.
Приглашений: 0
Сообщений: 2770
Уважение: [+143/-8]
Позитив: [+459/-10]
Пол: Мужской
Возраст: 60 [1964-01-06]
Провел на форуме:
2 месяца 21 день
Последний визит:
25 декабря, 2024г. 18:56:13

Alex 74 написал(а):

Поэтому отношусь к спиральному направлению ножей отрицательно

А если от центра спирали на обе стороны?

0

Поделиться80312 мая, 2021г. 18:39:14

Автор: сергей курков
Активный участник
Зарегистрирован: 28 марта, 2017г.
Приглашений: 0
Сообщений: 280
Уважение: [+14/-0]
Позитив: [+0/-0]
Провел на форуме:
7 дней 20 часов
Последний визит:
Вчера 18:52:27

KostW написал(а):

А если от центра спирали на обе стороны?

ответ

Alex 74 написал(а):

Второй минус,возможно застревание комков в рядом расположенных нохах,и набивание земли с корнями. В более редко расположенны ножах с поворотом в 45 гр и то бывает забивает сырой землёй с травой,а в частых и рядом расположенных,иногда это вообще беда

0

Поделиться80412 мая, 2021г. 20:14:03

Автор: Alex 74
Участник
Откуда: Вологодская обл
Зарегистрирован: 9 марта, 2020г.
Приглашений: 0
Сообщений: 233
Уважение: [+14/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 50 [1974-06-18]
Провел на форуме:
3 дня 7 часов
Последний визит:
17 августа, 2022г. 19:24:22

KostW
Все верно выше ответили.Не навязываю свое мнение,лишь делюсь наблюдениями.

0

Поделиться80512 мая, 2021г. 20:51:15

Автор: Юрий
Победитель в номинации Лучший трактор 2018
Откуда: Архангельская обл
Зарегистрирован: 19 октября, 2010г.
Приглашений: 0
Сообщений: 680
Уважение: [+162/-0]
Позитив: [+3/-0]
Пол: Мужской
Возраст: 79 [1945-09-09]
Провел на форуме:
7 дней 14 часов
Последний визит:
21 декабря, 2024г. 09:53:42

Привет, мужики!

Спасибо, что делитесь своим опытом. Но мне уже не изменить ничего с смещением лап почво фрезы. Квадраты приварены намертво......! Работая на фрезерном станке заметно, что фреза с спиральным зубом идёт плавнее и мягче в металл. Нагрузка на трансмиссию равномерно распределена.Прямозубая -" тардычит". Вот я и подумал, что надо вводить зубья попеременно. Будет видно при испытаниях. От металлолома не уйдёт. У нас нынче лом стоит 21,00 р. . Шучу конечно... .

Вот посоветуйте мне, пожалуйста. Нужен ли к почвофрезе задний борт- выравниватель. Я не успеваю его сделать. Петли приварил а сам щиток оставил на потом.

0
