Привет всем самодельщикам!  Вот сделал видео по окучнику и другим навесным орудиям. Получилось плохо. Мутное видео, не продуман сценарий съёмки. Извиняйте. Давненько не занимался этим делом. С 2018 года и всё забыл. Чё и как.... Кое какую инфу всё же передаст. Закачивал четыре часа на Ютуб. Чуть не сдох глядя на это т процесс! Что интересно - спрашивайте. Приеду с дачи отпишусь. Высылаю ссылку на видео в Ютубе. Не знаю доступно ли...... Нет времени размещать на страничке....
Спасибо.

Отредактировано Юрий (1 июля, 2020г. 15:53:52)

Привет, Саша!
Прекрасная идея.  Тогда изменю немного форму кромок лемеха.. Обрезать и потом можно после испытаний. А вот заточку лезвия думаю выполнить сверху лемеха. Изнутри- так сказать....
Чем занимаешься ? Строишь трактор?.

Ты прав на счёт фаски. При угле атаки 20 град. Фаска снизу будет выталкивать лемех. Фаска сверху будет заглублять лемех с лобовым сопротивлением. НО ГРУНТ БУДЕТ УЖЕ ВЗРЫХЛЕН...
   Копалку делаю грохотную. Проще, легче с трансмиссией. Да и по моим объёмам в самый раз.
  Конечно моя натура не может так просто...... Смеюсь над собой.  Решил с угловым редуктором и со всякими настройками. Как то с Регулируемыми тягами угла лемеха, Ходом маятника. Что получится не знаю. Может лишнего нагорожу.
   Сегодня подобрал детали к трансмиссии, Наметил план работы на завтра.
   Вот, Саша, хочу спросить совета у тебя. Ход эксцентрика будет 30 мм. 15+15. А шатун хочу переставлять по отверстиям рычага маятника. Считаю,что это позволит по разному раскачивать лемех с грохотом. Вот такая идея живёт в моей голове..... Да, шатун будет расположен горизонтально.

Привет всем!

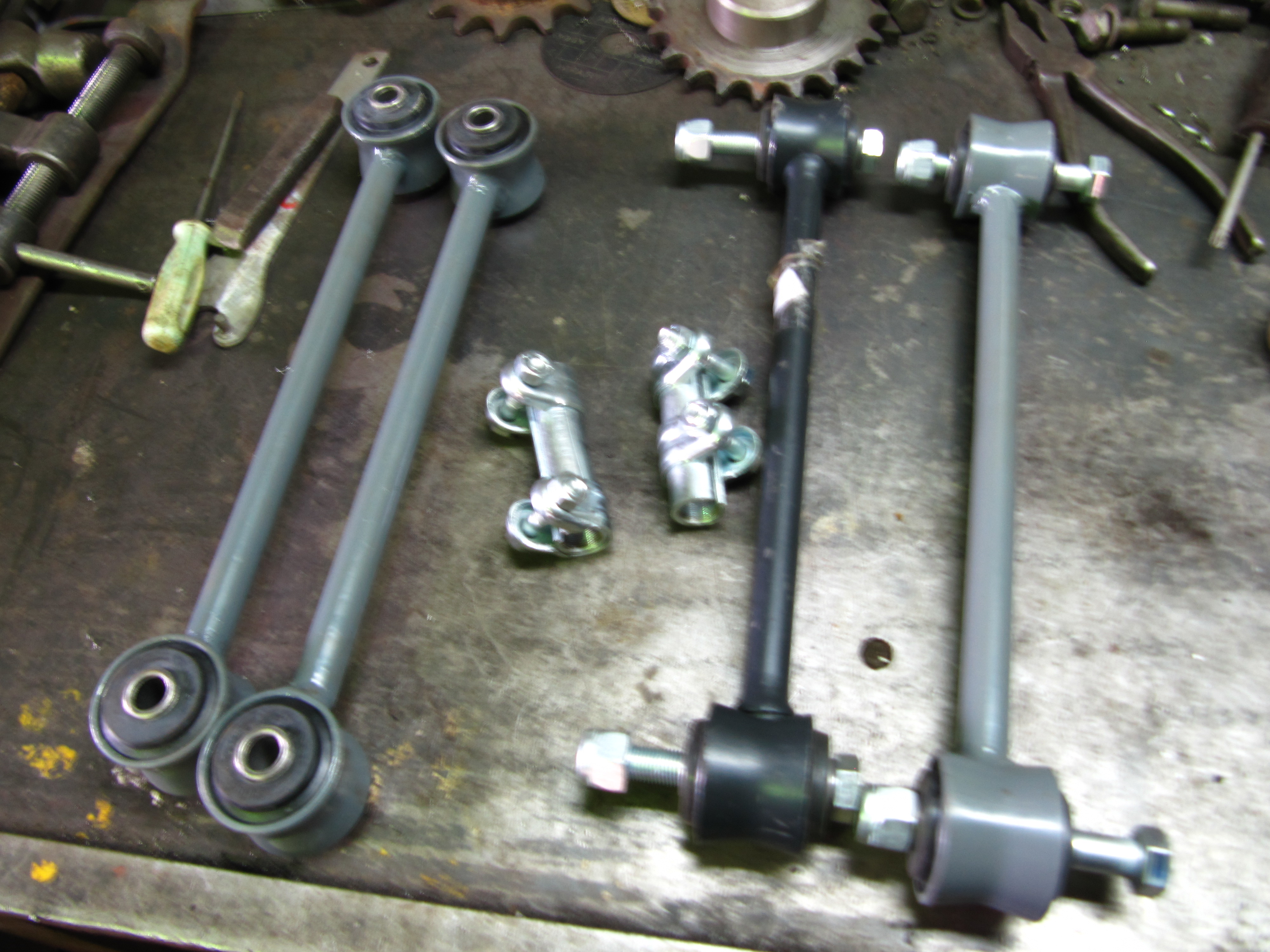

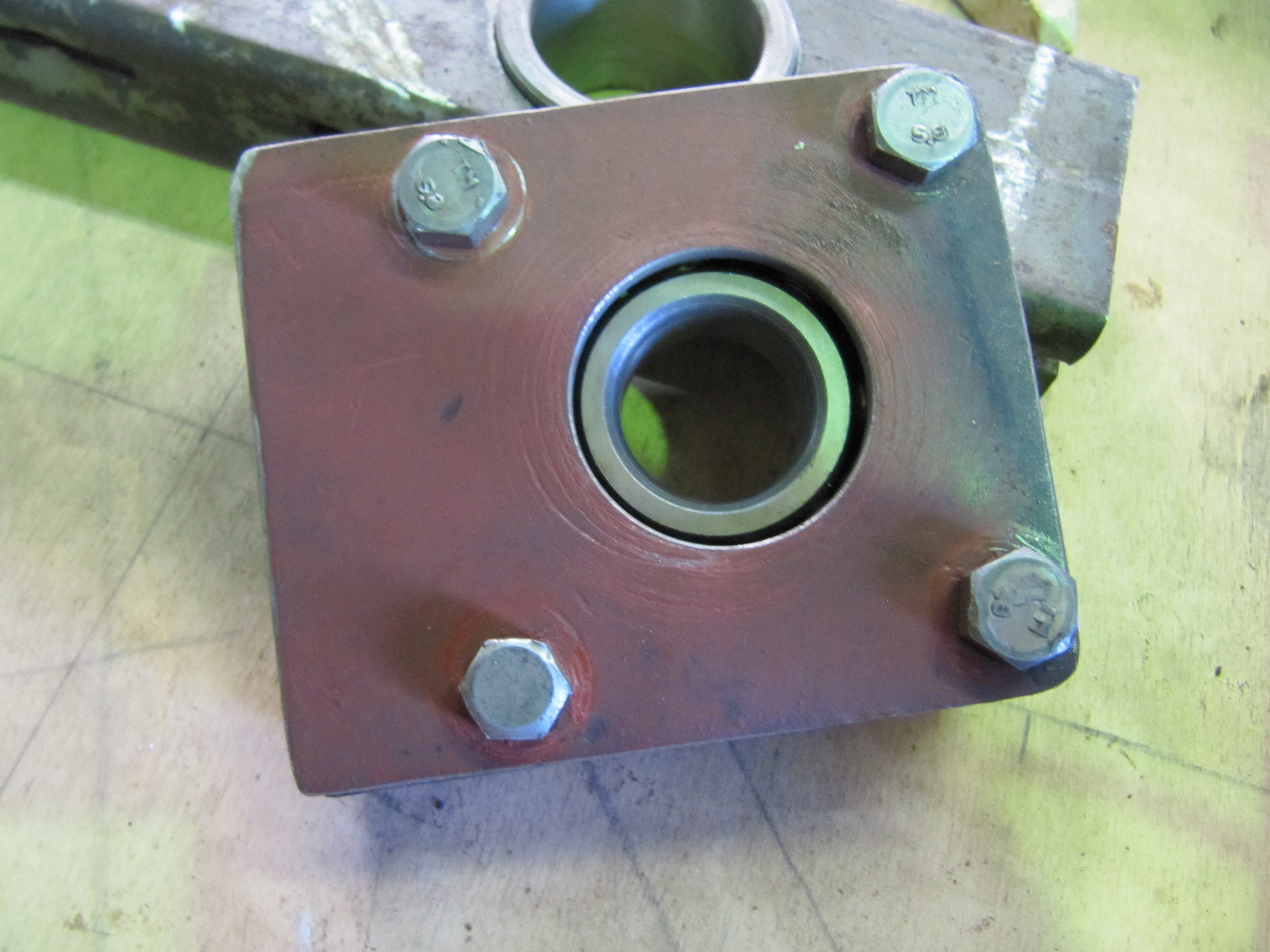

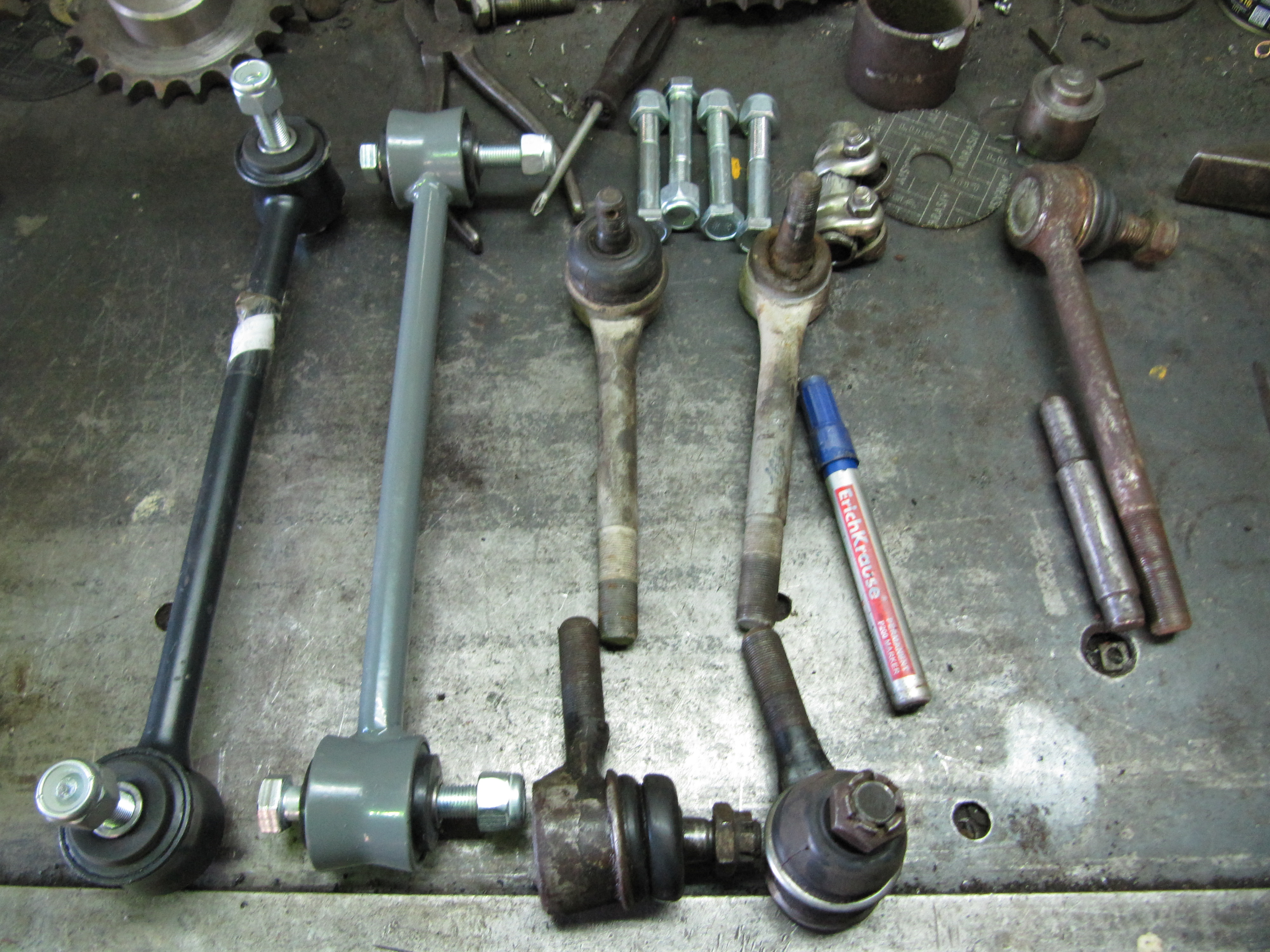

Продолжаю строить копалку. Сегодня выточил корпуса сален блоков. Взял из старых запасов от москвича. Великоваты правда. Наружа 39 мм. а внутри  18 мм. За то есть запас на ремонт будущий. Заготовил весь материал. Из всех углов повытаскивал железяки и после совещания с самим собой выносил резолюцию- пойдёт или нет. Изготовил к шатуну головку.На эксцентрик поставлю 205 подшипник.  Тяжеловат поучился. А к рычагу главного маятника поставлю сален блок, что писал выше. Эксцентрик видимо придётся сделать с другим размером. Хотел 30мм го видимо уменьшу до 20 мм.. Нуда это обождёт. Появилась проблема с редуктором. Он будет расположен точно напротив ВОМа. Нижняя сливная пробка становится напротив продольной трубы рамы копалки.  Конечно без чертежей трудно понять о чём говорю.......Даже фотоаппарат оставил на даче. В выходные поеду за ним.

Привет, самодельщики!

Вот создал небольшой ролик о сверлении деталей копалки на токарном станке.  Вариант пробный.
https://youtu.be/_wuwhg0acuY

Привет всем на сайте!

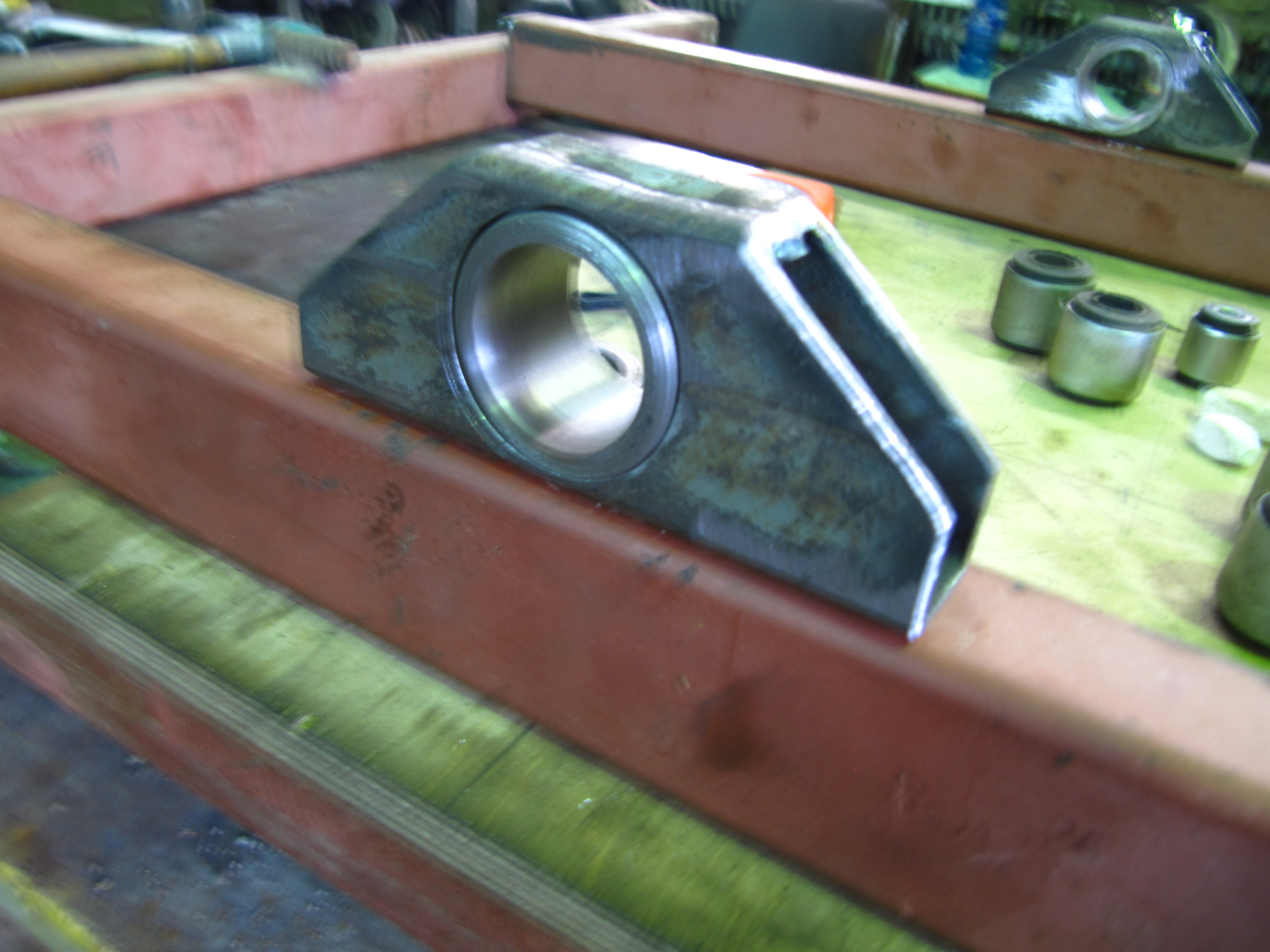

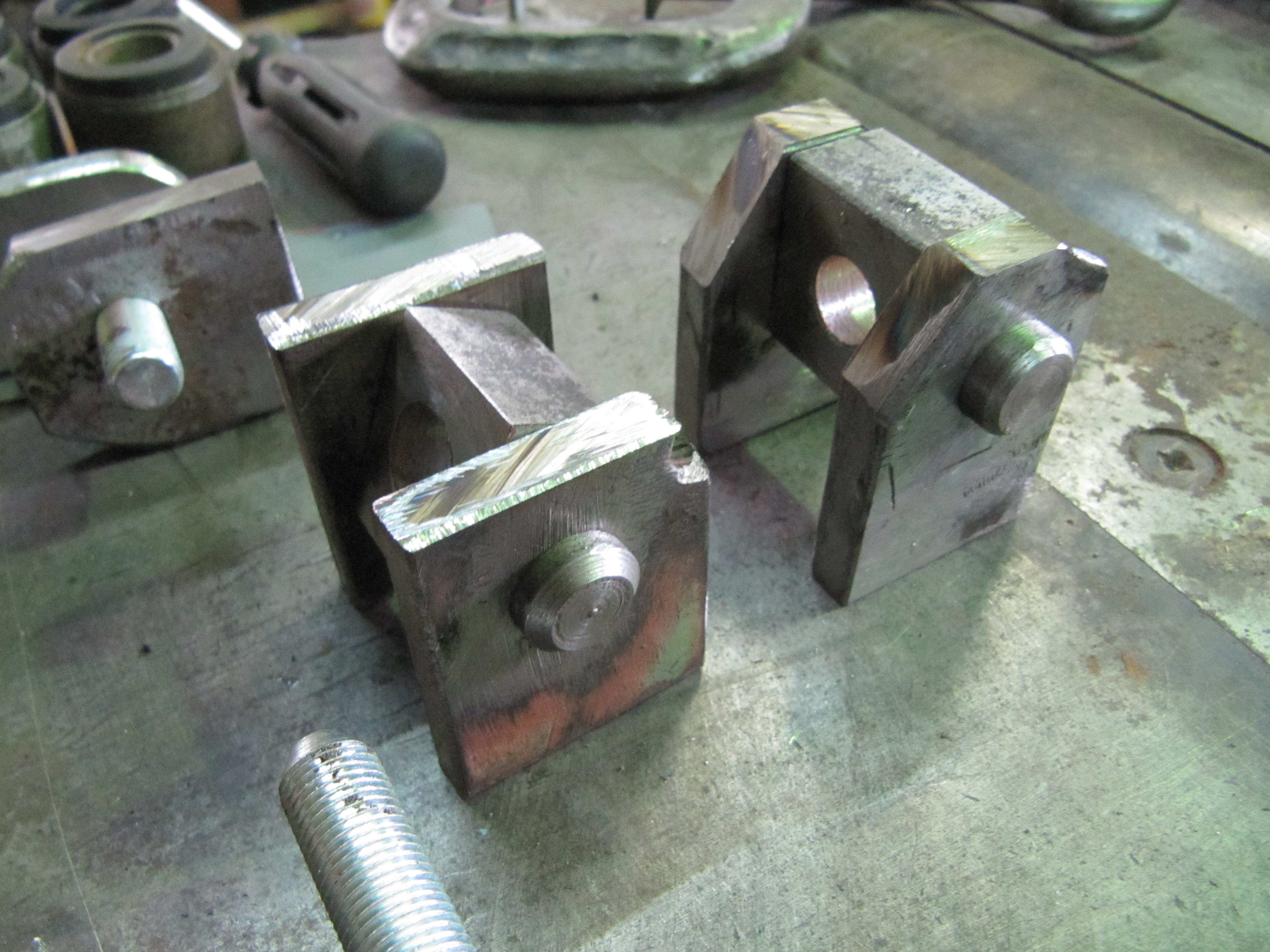

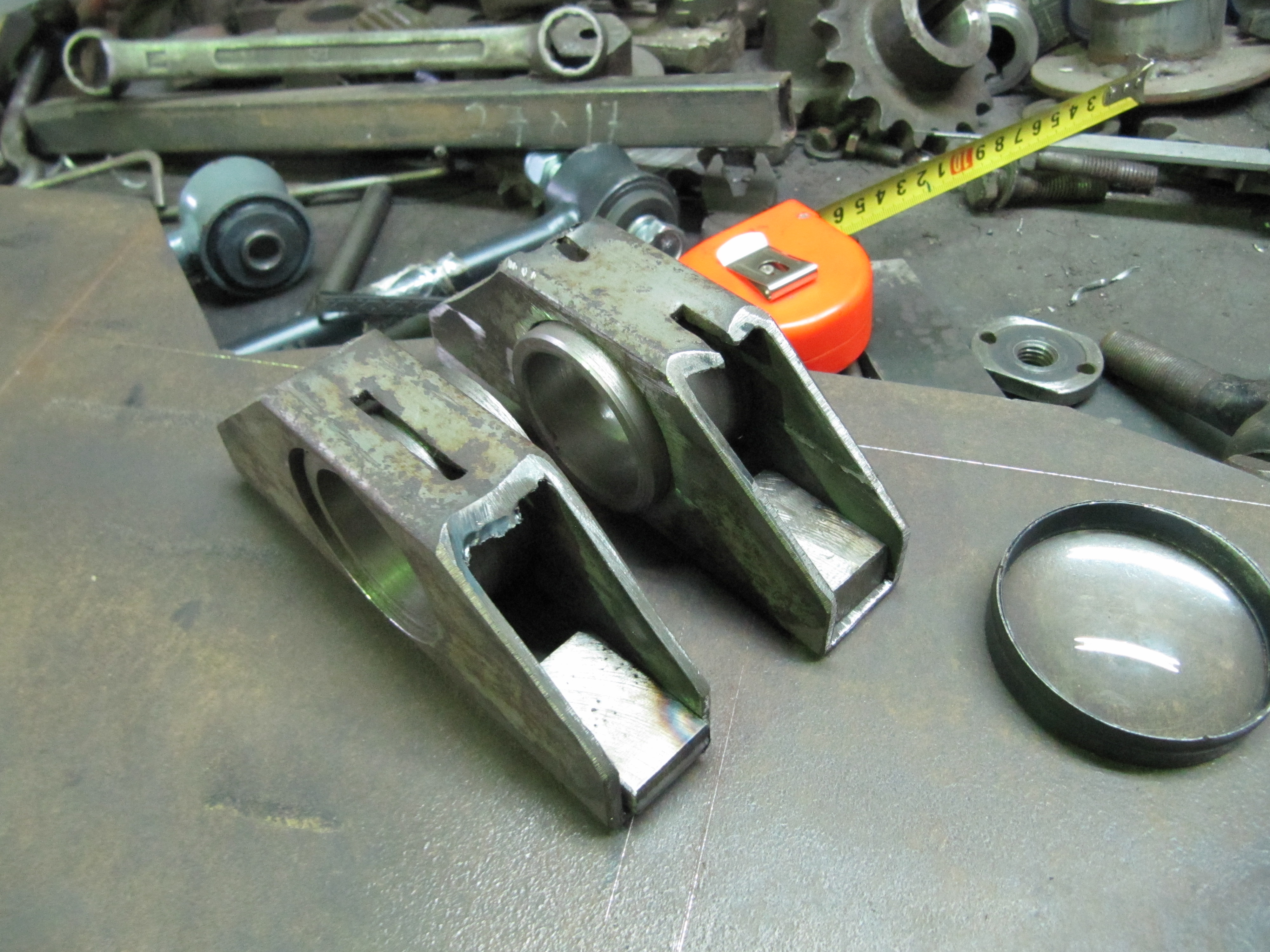

Подвожу итог 10 дней работы над грохотной копалкой. Вот закончил работу над опорами качалки. Готовы к сварке.

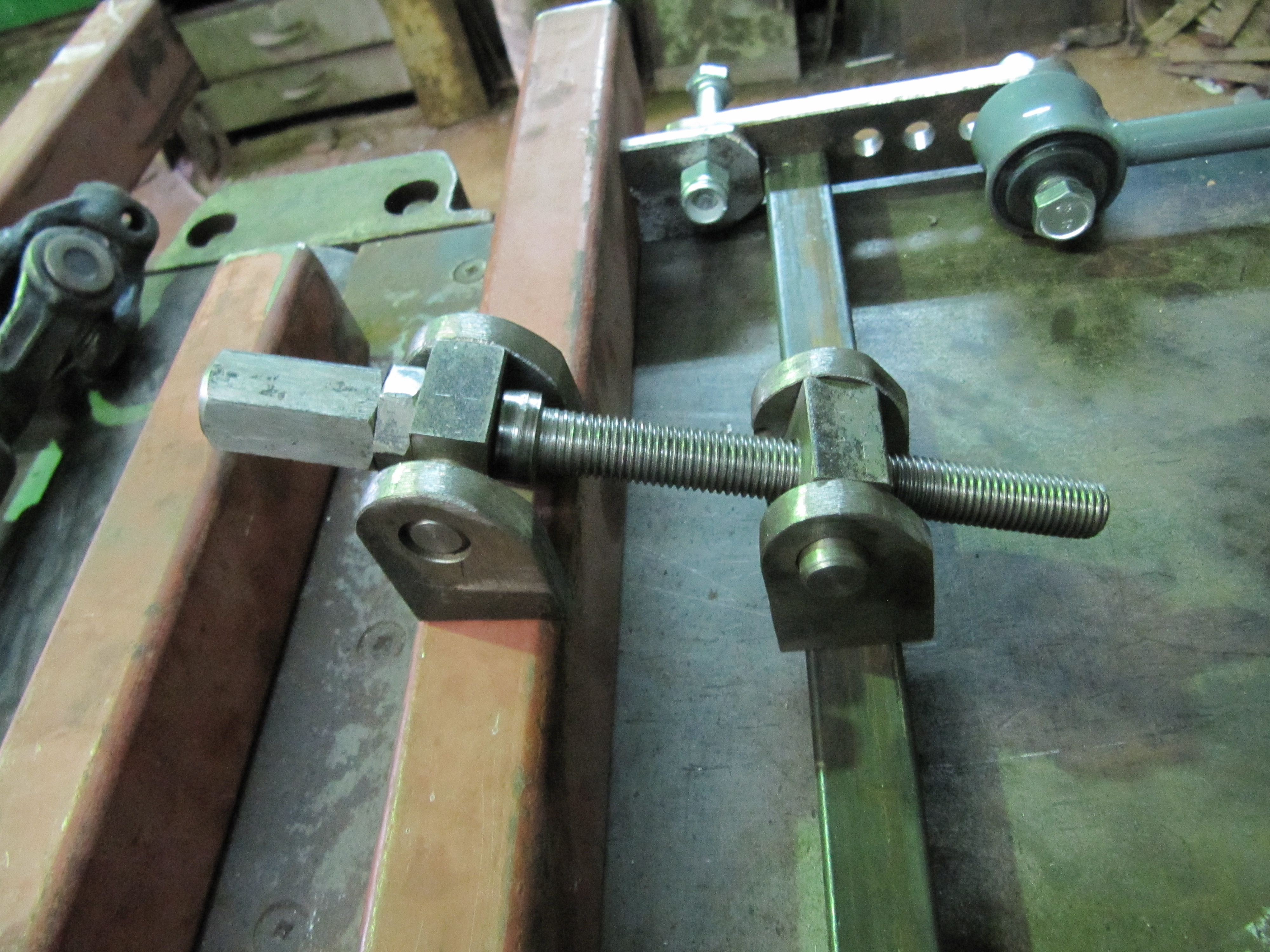

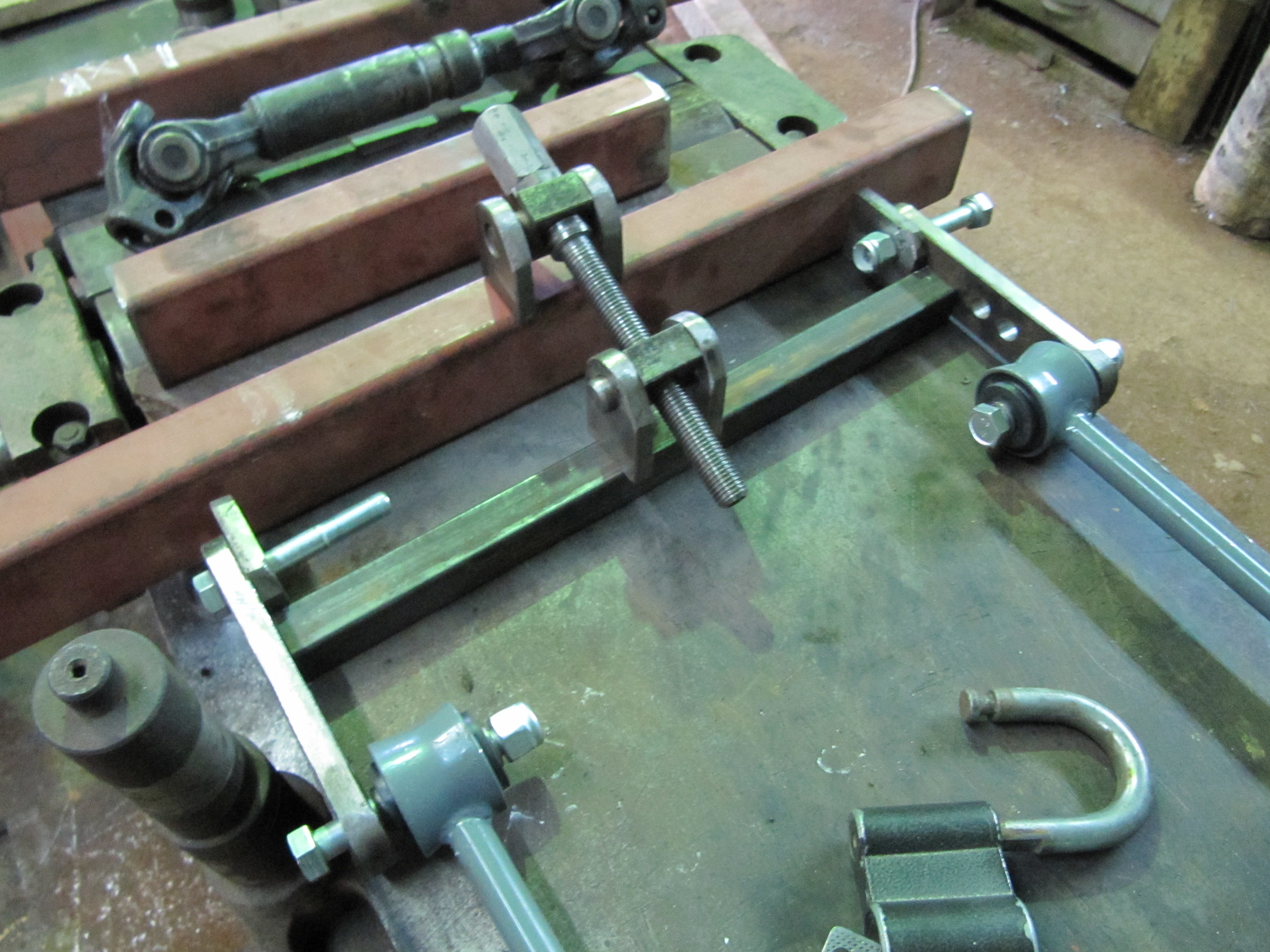

Закончил изготавливать детали узла регулировки и подъёма грохота задней части. Рукоятку вращения винта подъёма грохота решил не делать. В головке винта просверлю отверстие для " бородка" или вращать гаечным
ключом.

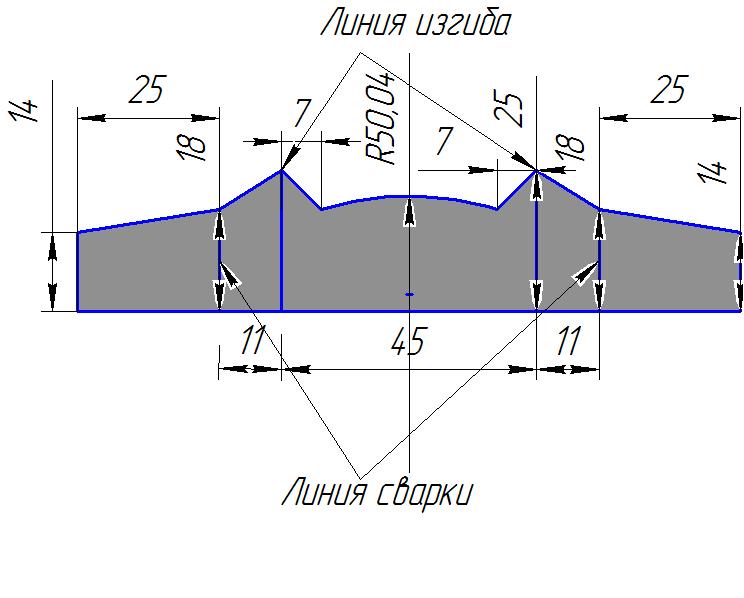

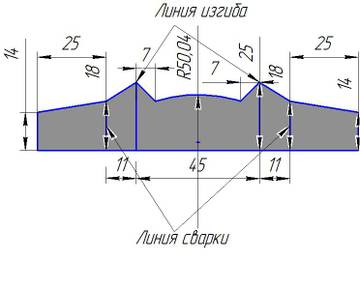

Осталось изготовить рычаги качалки грохота. Металл вырезан,  Полоса 60 мм. на 12 мм. Будет желание фрезерну до 10 мм.. Выгибать рычаги по месту предполагаю надрезая полосу до 50 % толщины с последующей сваркой надреза. Лемех таким же способом загну.
Размер рамы  следующий. Ширина 55 см., длина - 76 см. . Навешивать копалку на трактор предполагаю через адаптер. С одним стопорным пальцем. Для этого и сделан треугольник на навеске трактора.

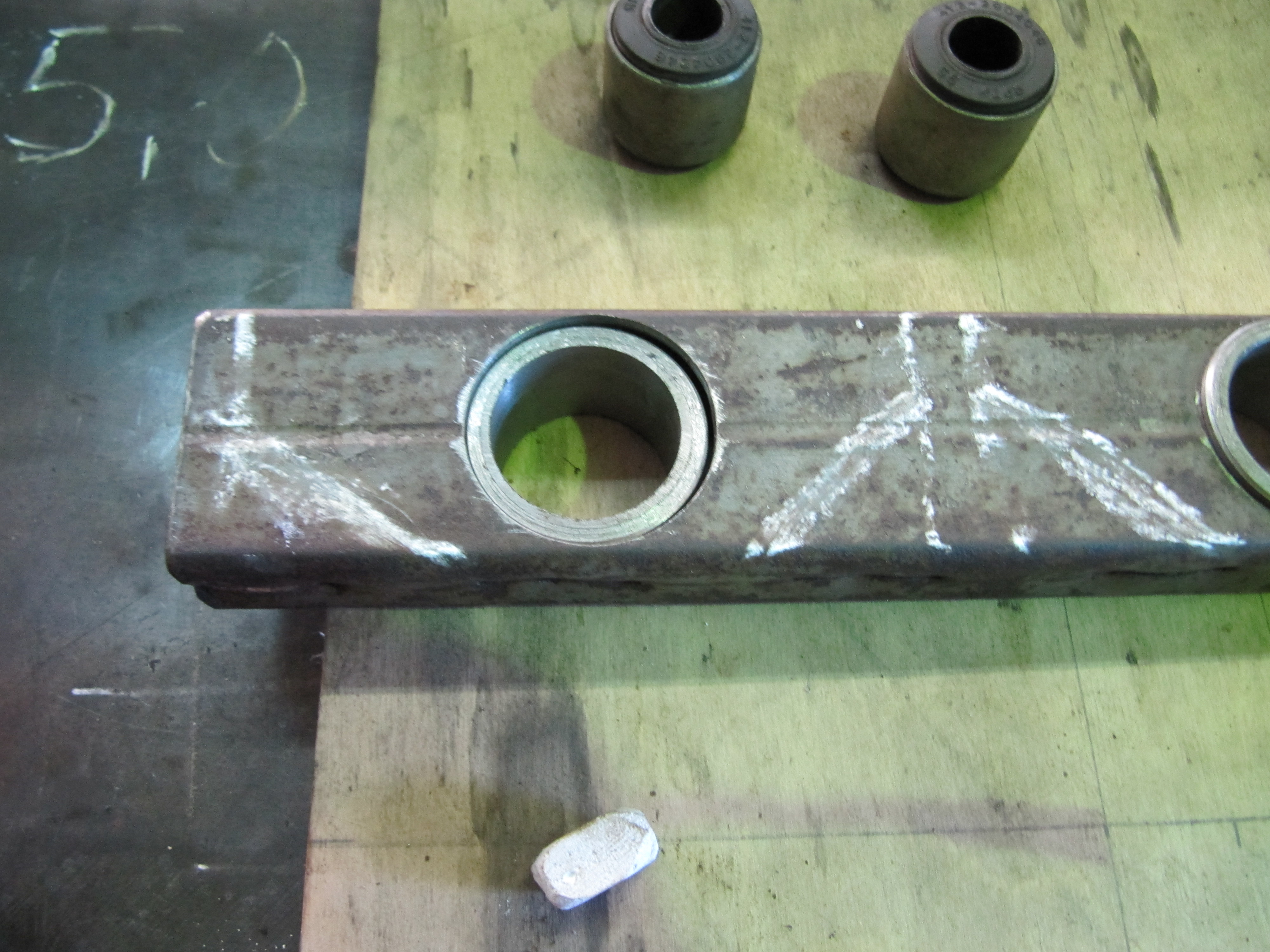

Что осталось..... Две втулки под саен блоки грохота. Шатун доделать. Ну и сито грохота. Прутки тоже есть. 8 мм.  Колёса от окучника возьму. Ну и карданный вал. Это ещё дней на 10.

Привет, Саша.

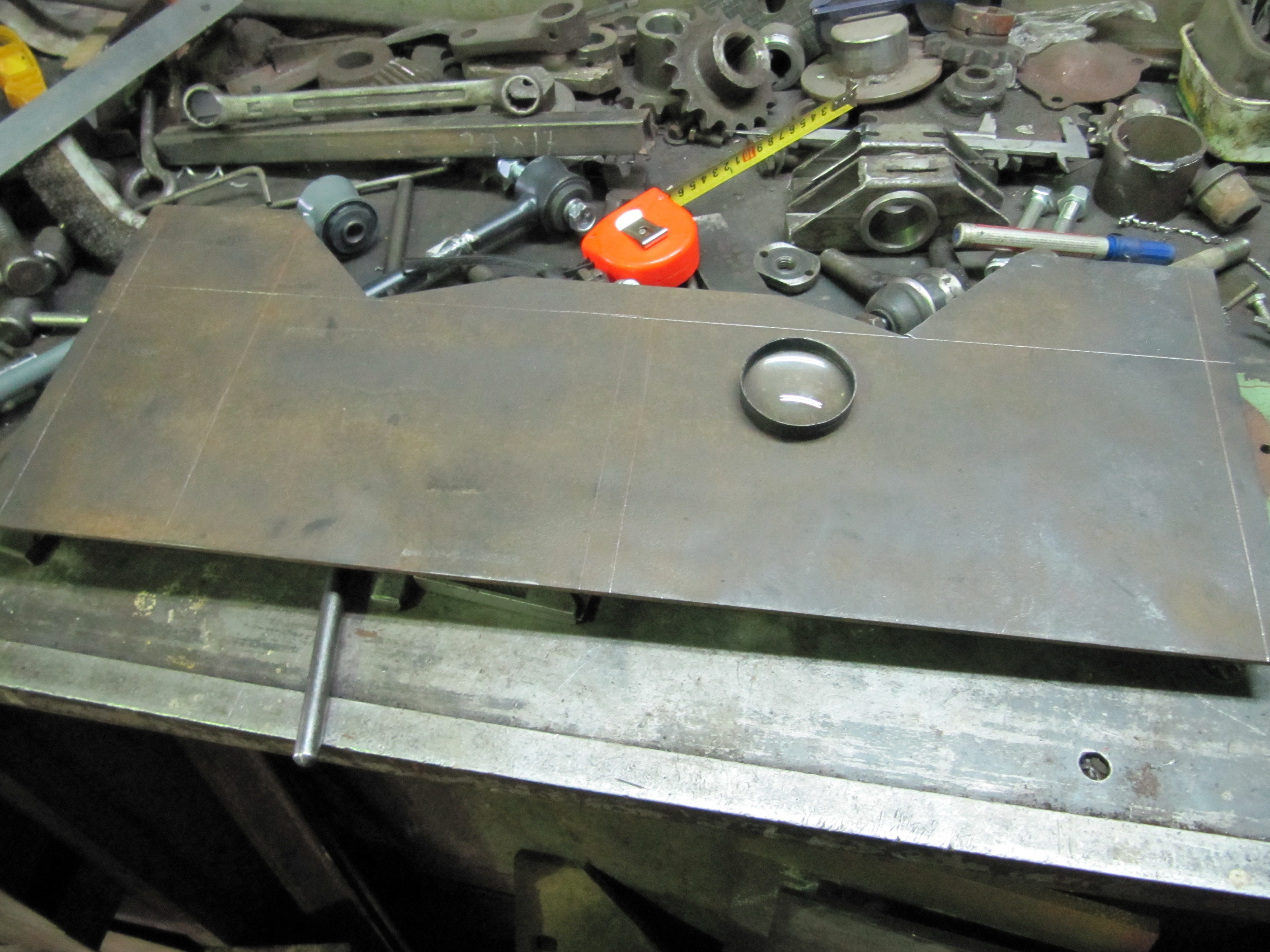

Да, дела идут.... Медленнее чем хотелось бы.... Я на твоё письмо тогда ответил, но возможно ты не получил. Смотрел твоё видео. Очень полезное для меня.  Три дня потерял. На даче накопилось куча дел и пришлось съездить, поработать на огороде. Заодно с трактора снял треугольную навеску. Это что бы трактор не тащить в город. Вот сегодня суббота и сходил в мастерскую. От дома где то два км.  Работал над лемехом. Убрал лишнее железо. Заточил лезвие. Измерял, примерял.....
    Возник вопрос по редуктору. Марки его не знаю. С какой стороны лучше снимать нагрузку. Там в подшипниковых опорах есть разница. Сегодня искал в инете и не нашёл похожего. Вот и межуюсь.

ПРивет, Саша.  Письмо отправлял. Это точно. Программа запросила смену пароля. Я отказал в смене. Вот поэтому и предположил что....

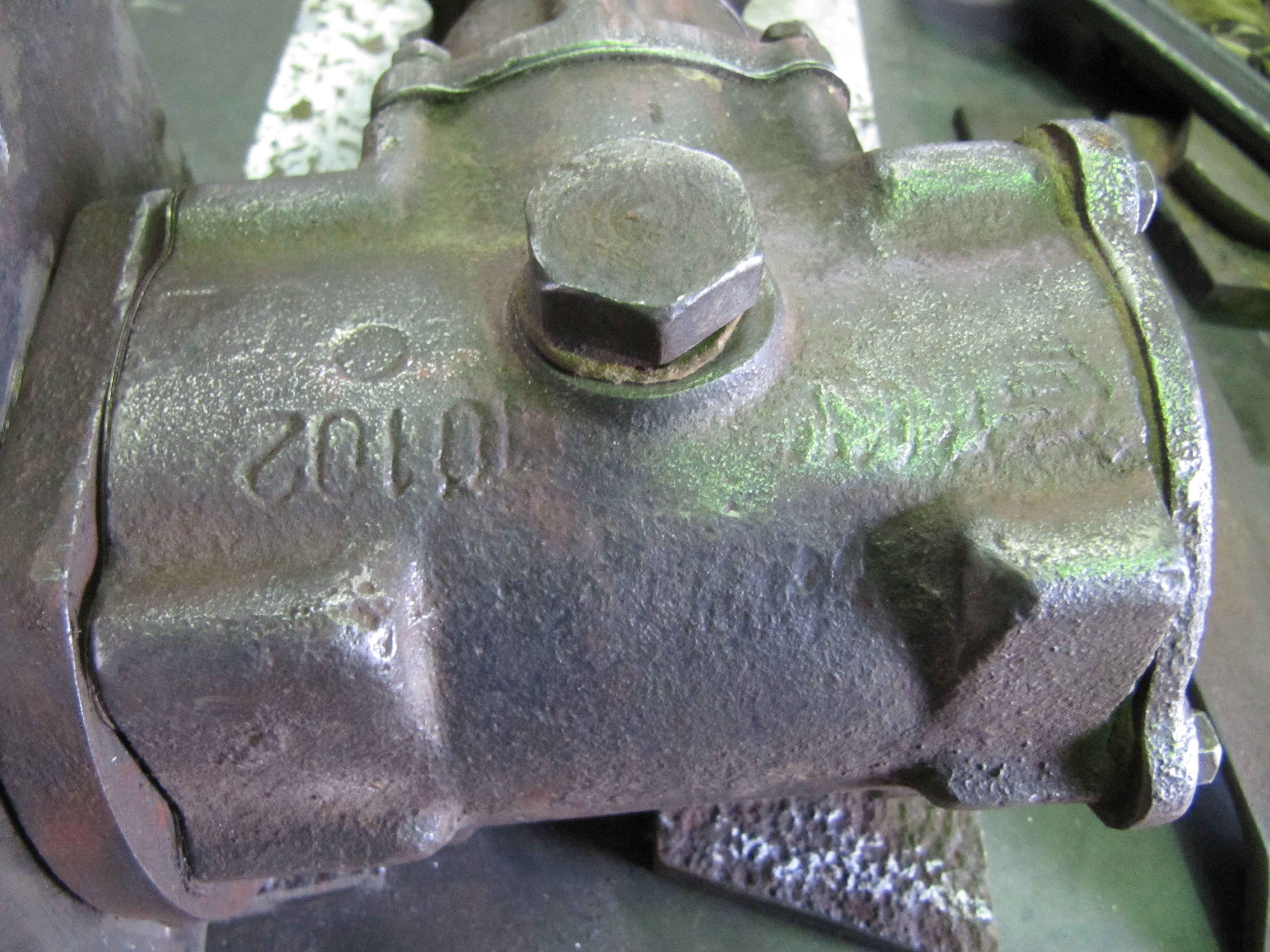

Редуктор КК ?  867 ...Вот всё что смог разобрать. Литьё - дрянь.В моём видео о копалке в самом начале мелькает редуктор... Я уже забыл.  Видимо форму готовили в понедельник.

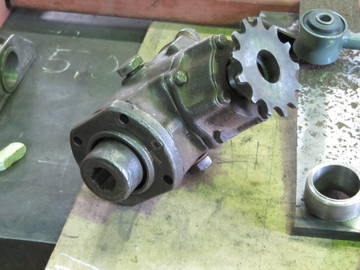

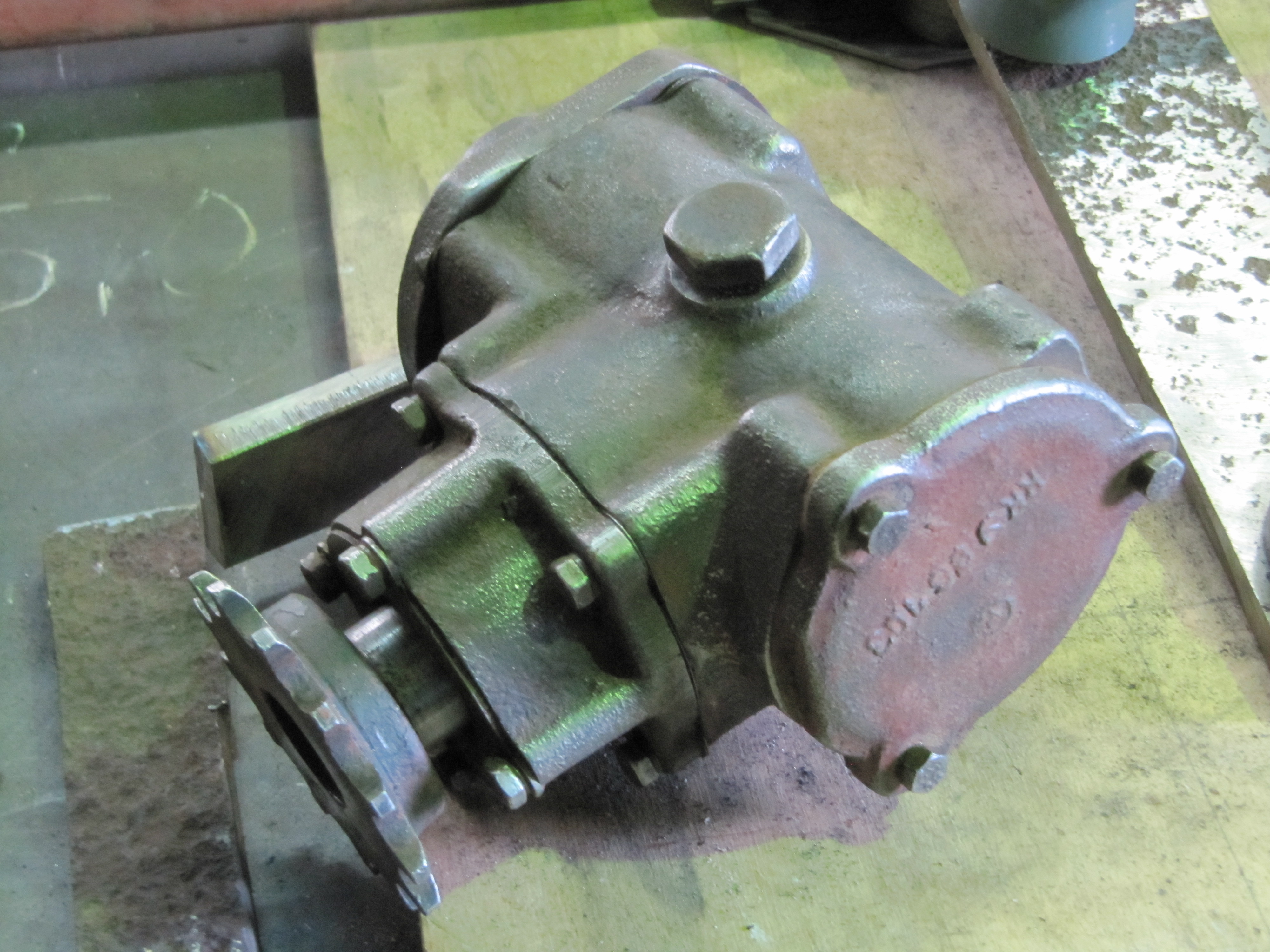

Опишу редуктор. Угловой, Похож на ред. от картофелекопалки. Чуть меньше. Сквозной вал на двух шариковых подш.  Между ними угловая шестерня. На другом конце вала звёздочка, дальше вторая звёздочка. Охвачены цепью как муфтой. Ну а далее кулачки, пружина толстая На валу. Всё это было в едином коме ржи и грязи вроде зерновой пыли. Еле разобрал...Вот и не знаю с какого конца зацепиться.

Согласен! по этой причине и хочу поставить его.Просто с какой стороны подать а с которой взять.Редукция где то 1-1,3 Мне проще на меньшую шестерню подавать кр. мом. а с большой брать. вопрос в том , что крепёж редуктора приваривается к раме. Эта пластина на заставке видео. Придётся к ней подошву приварить, тогда можно болтами крепить.

Пока писал тебе - пришла мысль. Обрезать плиту крепления редуктора и приварить площадку к ней. Парой болтов на 12 закрепить на трубе. Завтра сниму видео короткое. Завтра придёт Илья и будем кое что собирать на сварку.  Потом модно снова заготовки делать.
