в процессе изготовления электротали появляются вопросы. возможно советами форумчан они будут решены!
электрическая таль
Сообщений 1 страница 30 из 43
Поделиться29 февраля, 2022г. 19:03:08

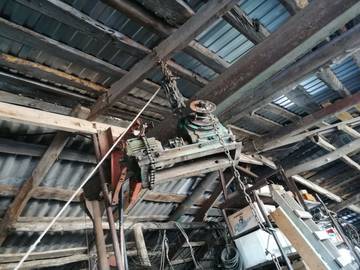

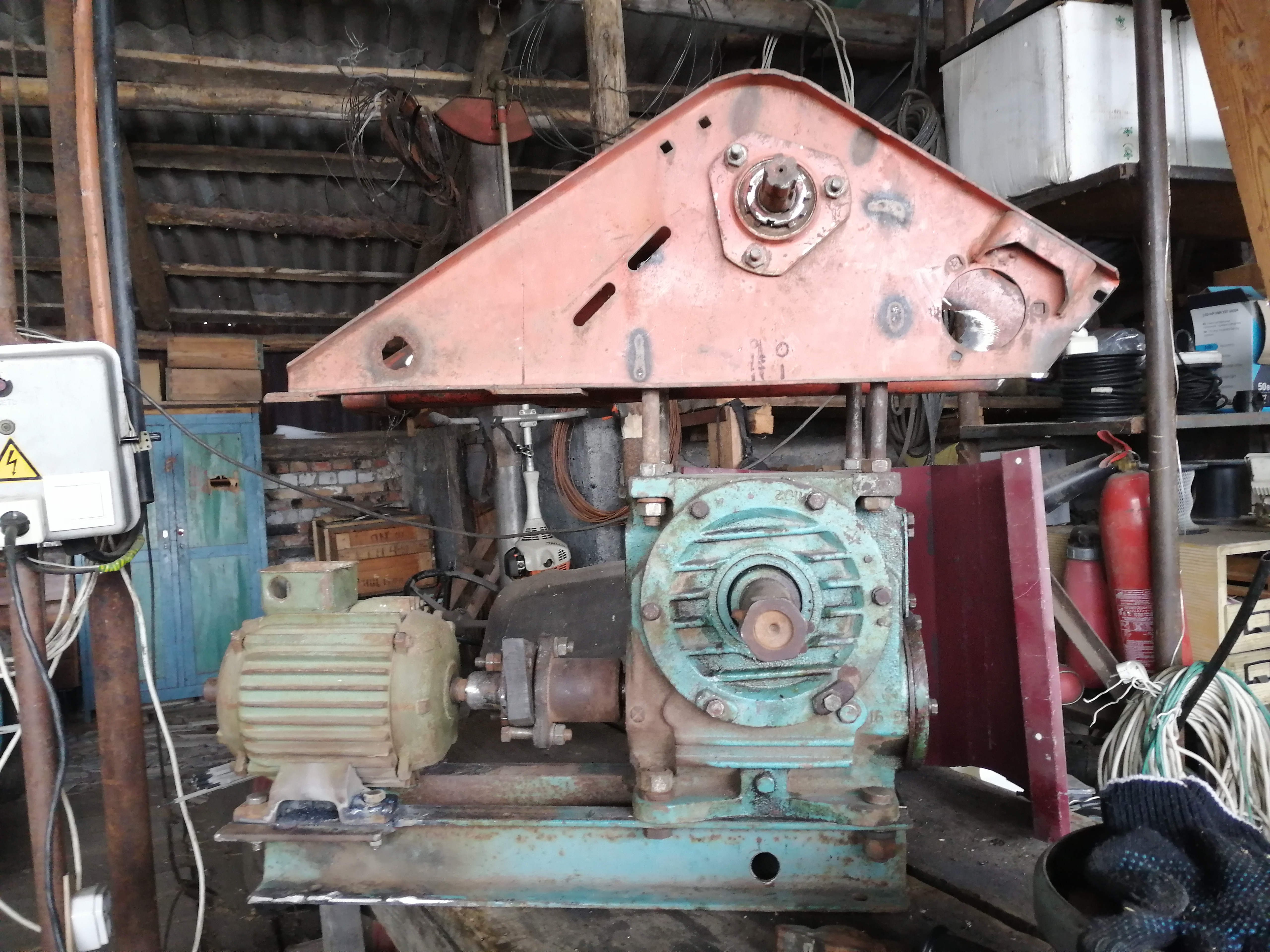

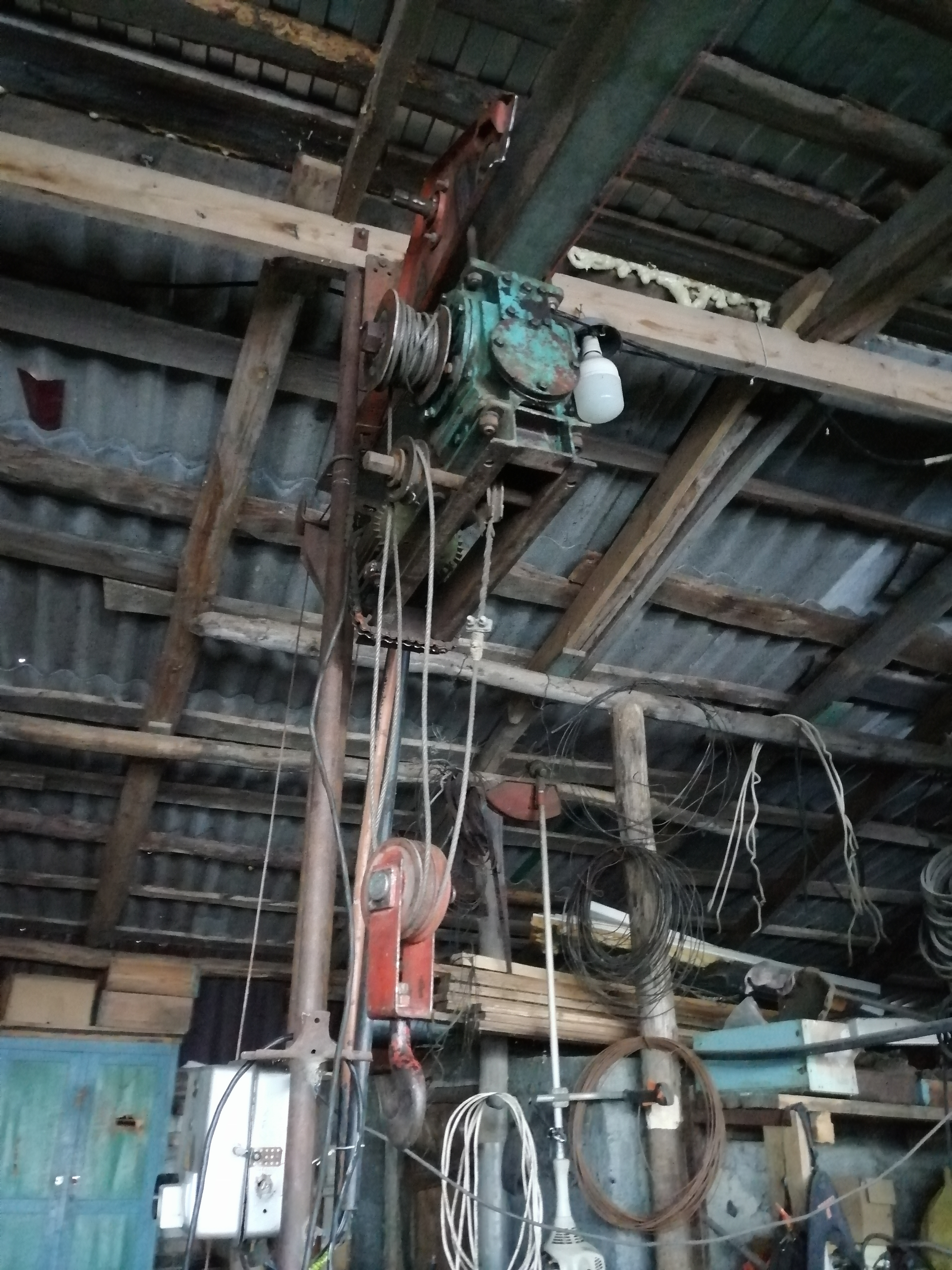

на сегодняшний день имеется: 20-й швеллер 4,5 метра, установленный на металлические опоры (столбы). на рамке смонтирован червячный редуктор с электродвигателем 1,5 кВт 1500 об\мин.
Поделиться310 февраля, 2022г. 19:07:39

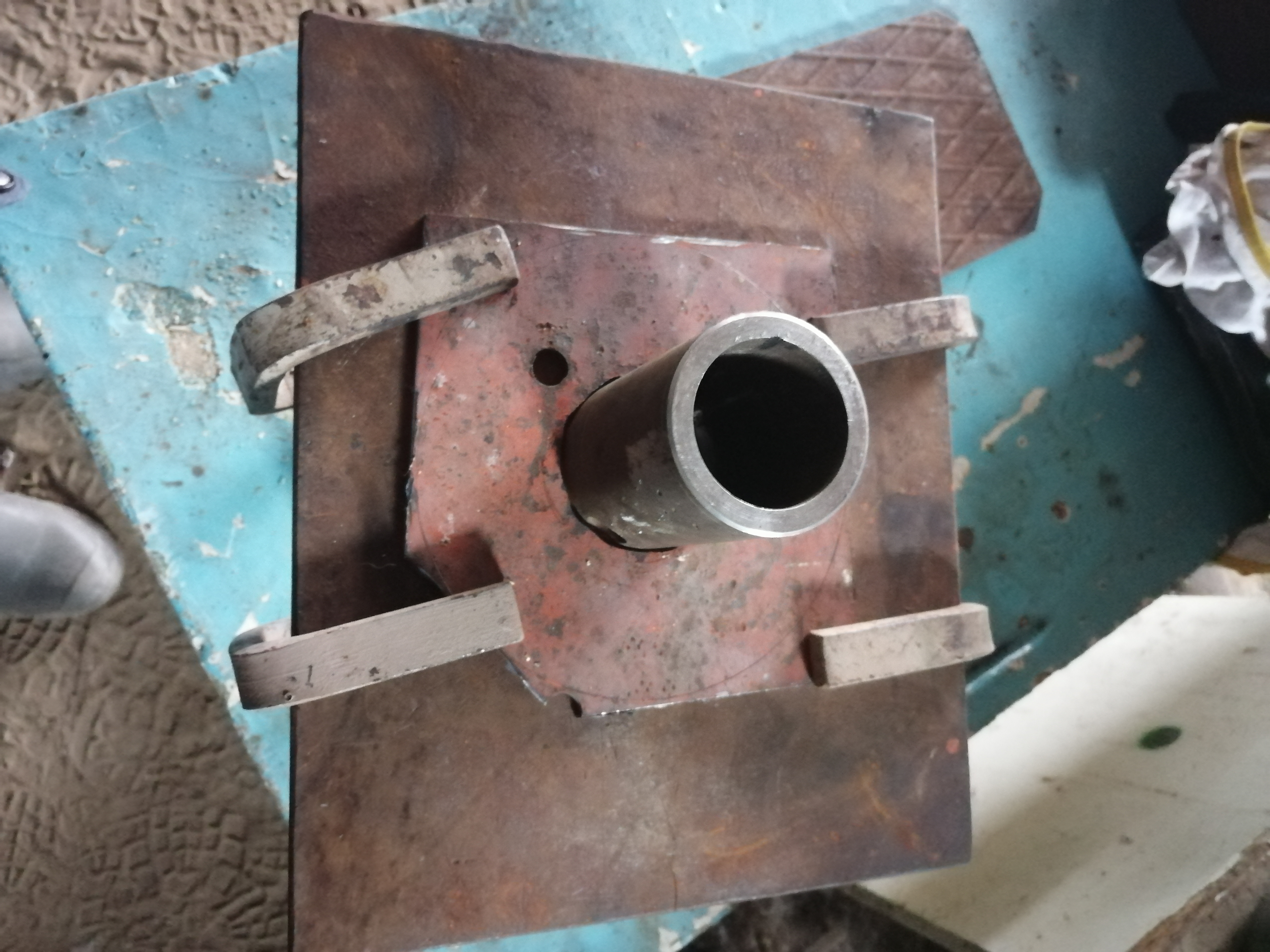

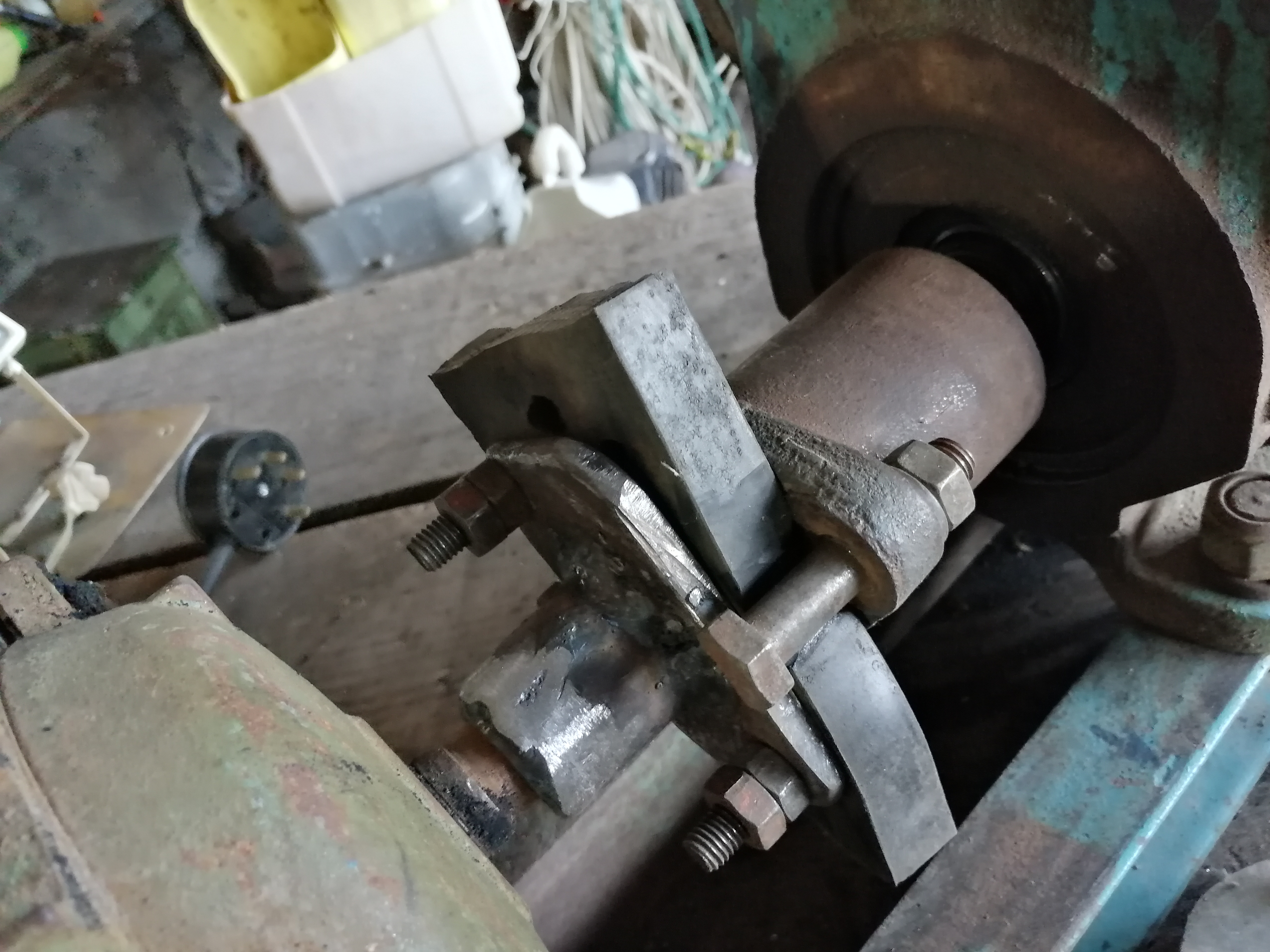

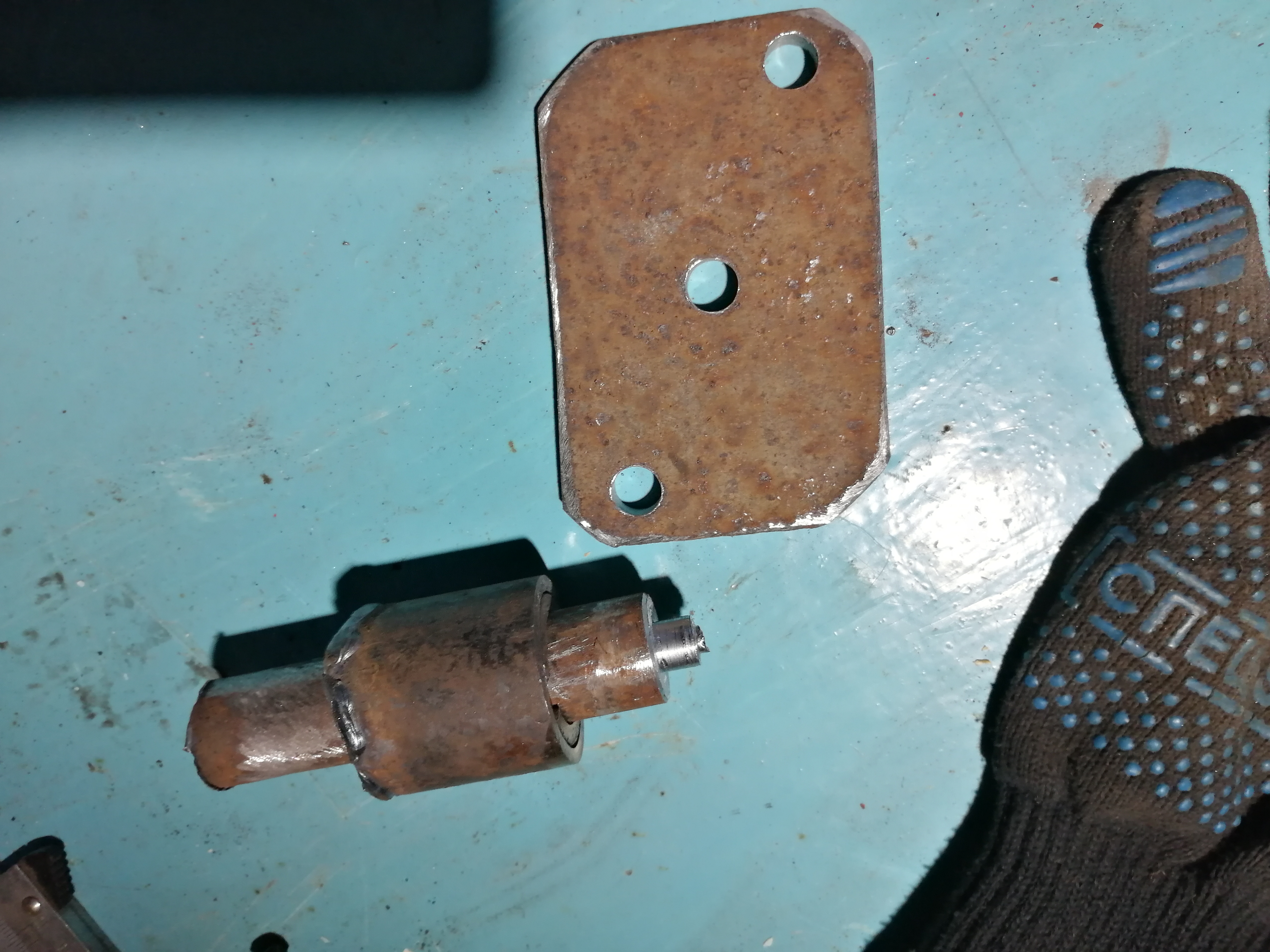

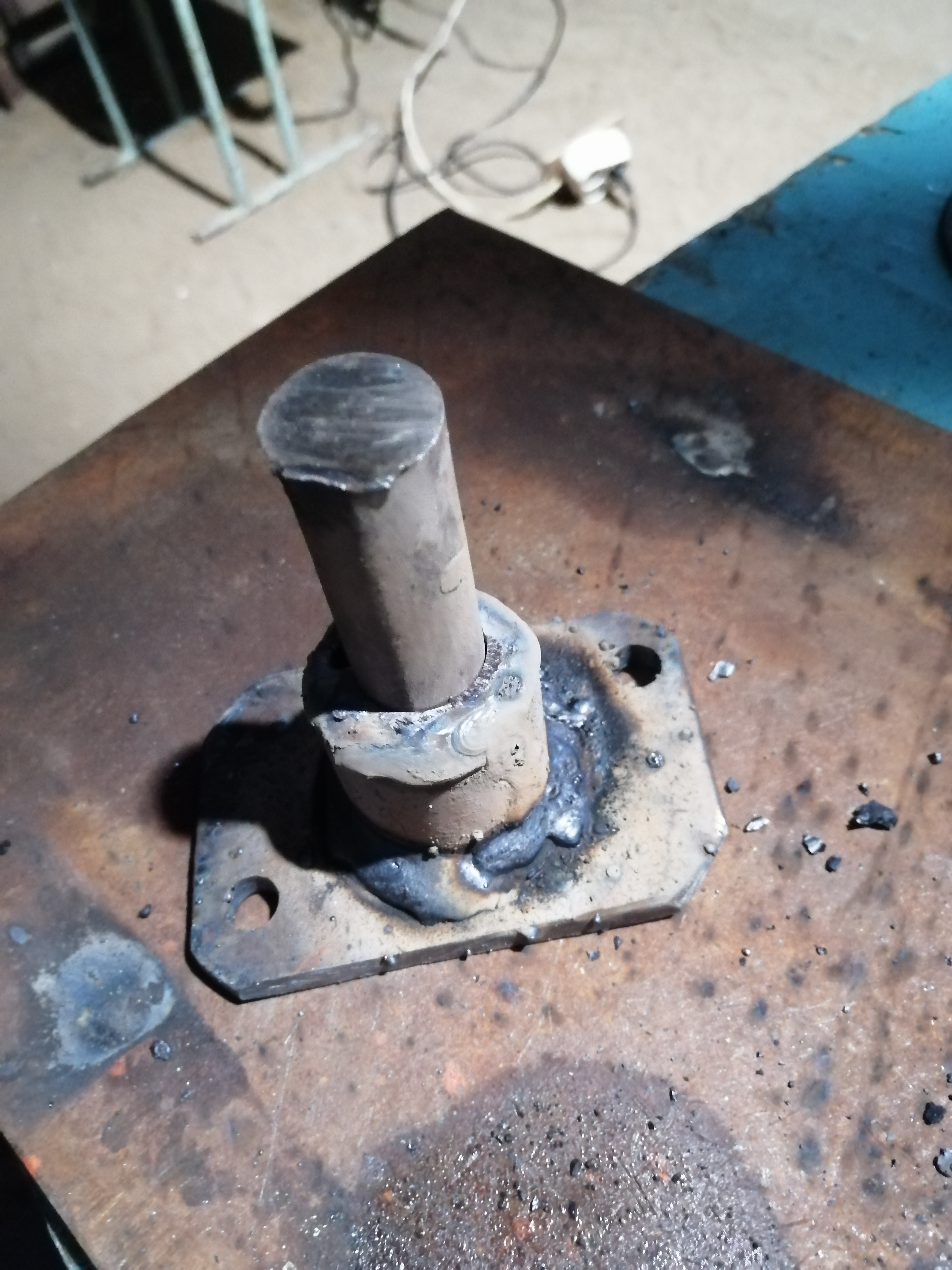

самодельный фланец на эл. двигатель
Поделиться410 февраля, 2022г. 19:10:22

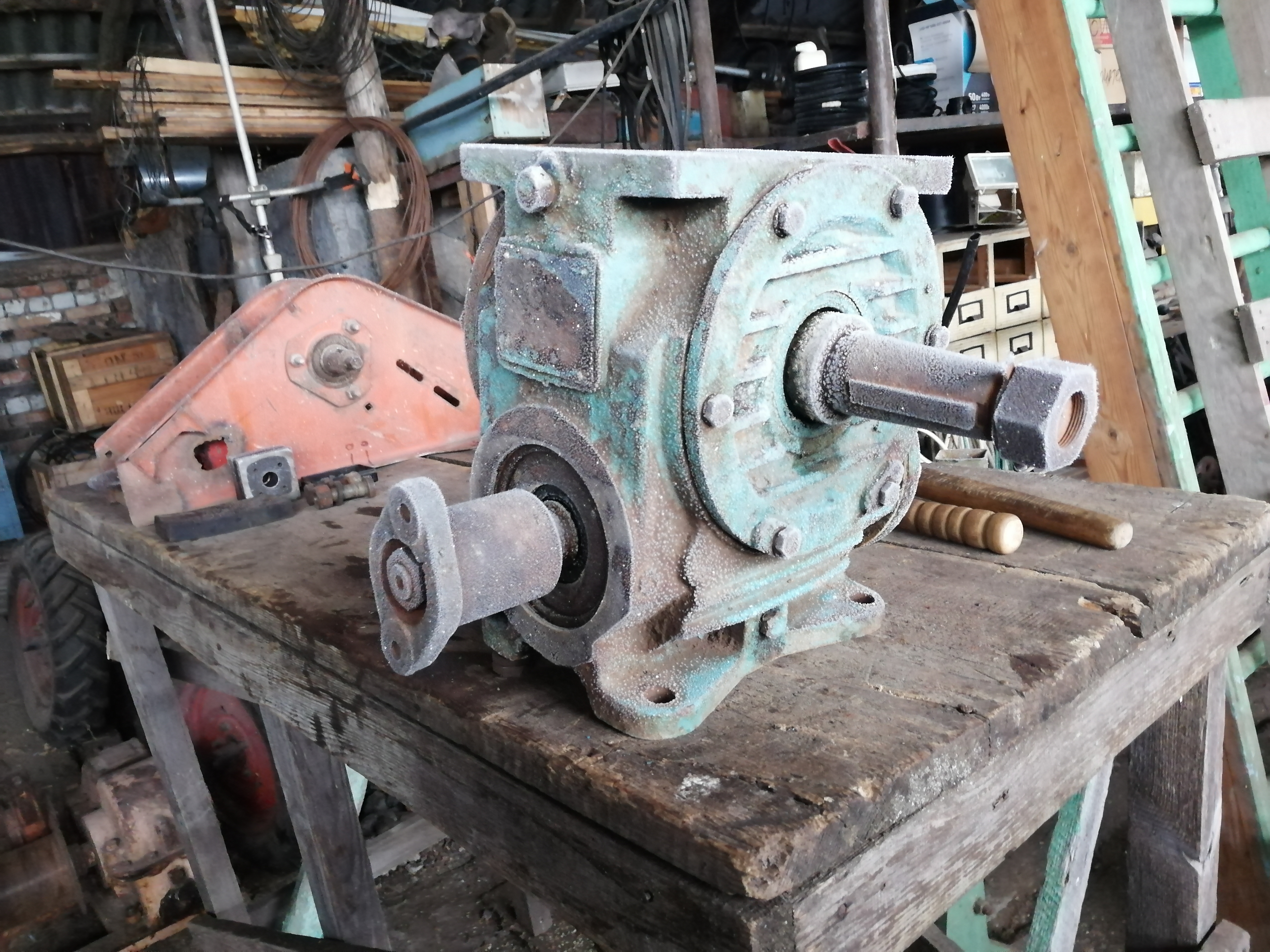

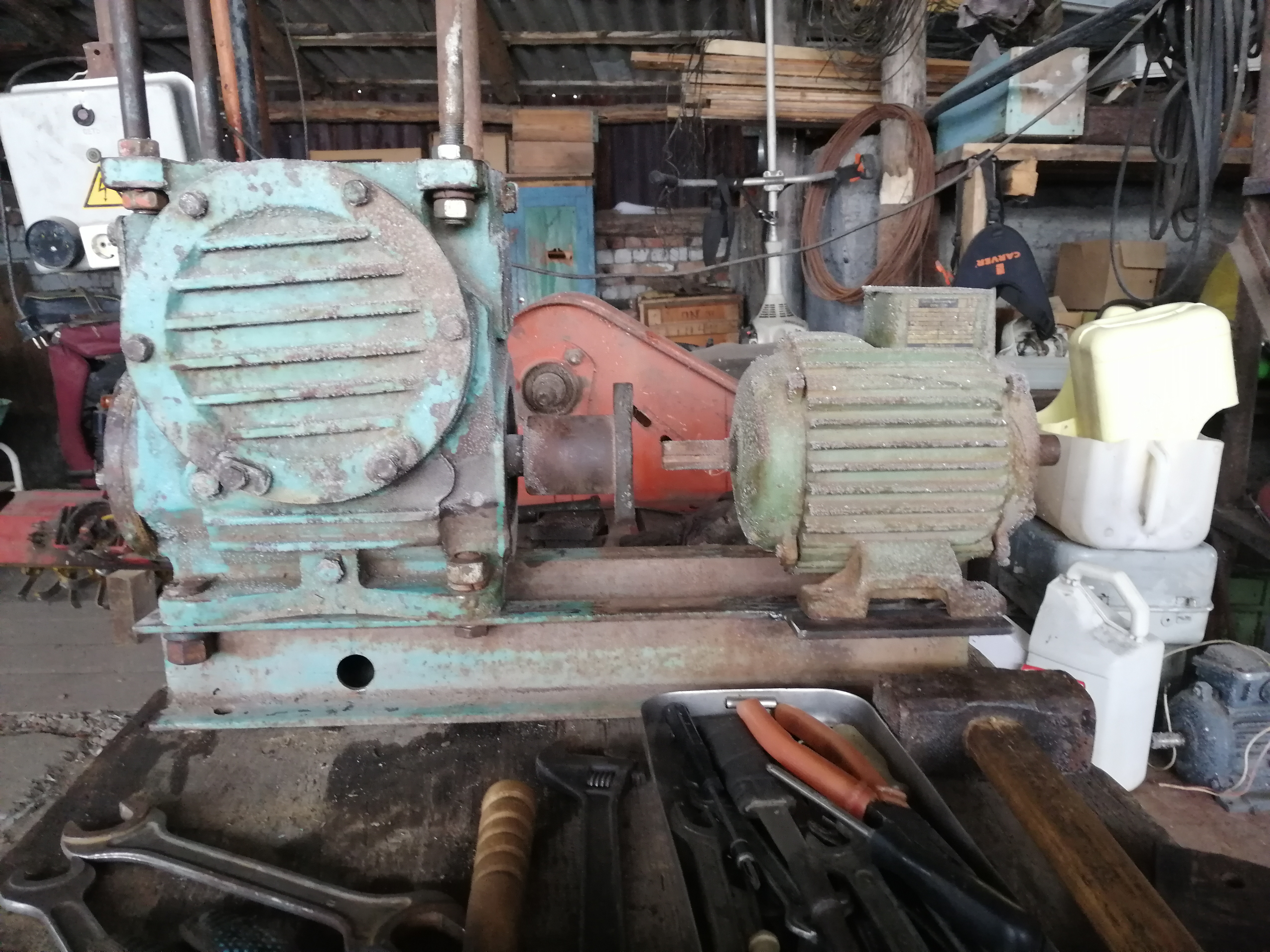

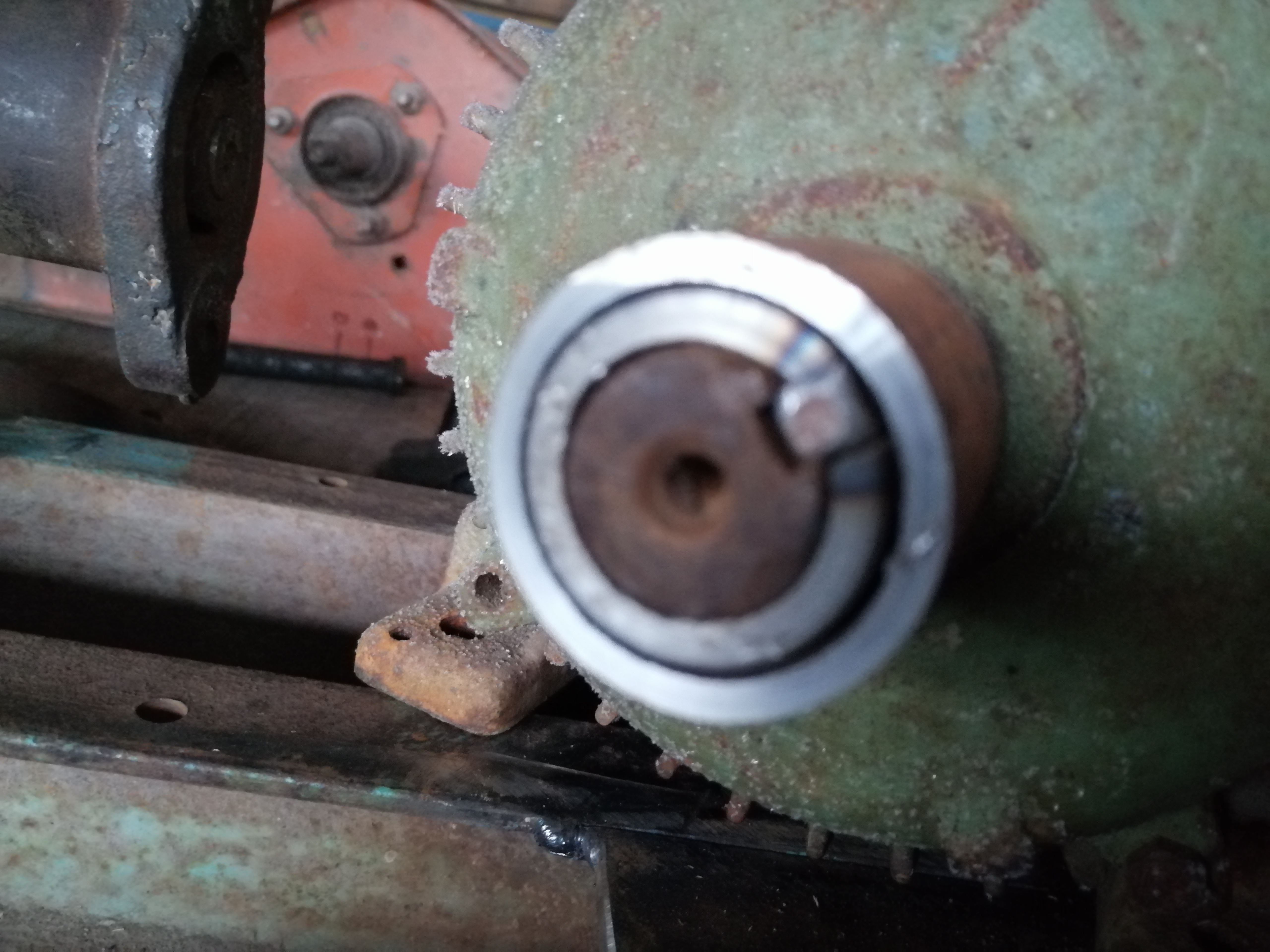

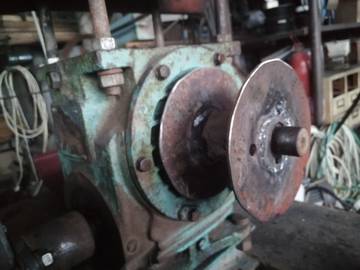

соединение эл. двигателя с редуктором
Поделиться510 февраля, 2022г. 19:23:07
сергей курков написал(а):
червячный редуктор с электродвигателем 1,5 кВт 1500 об\мин.

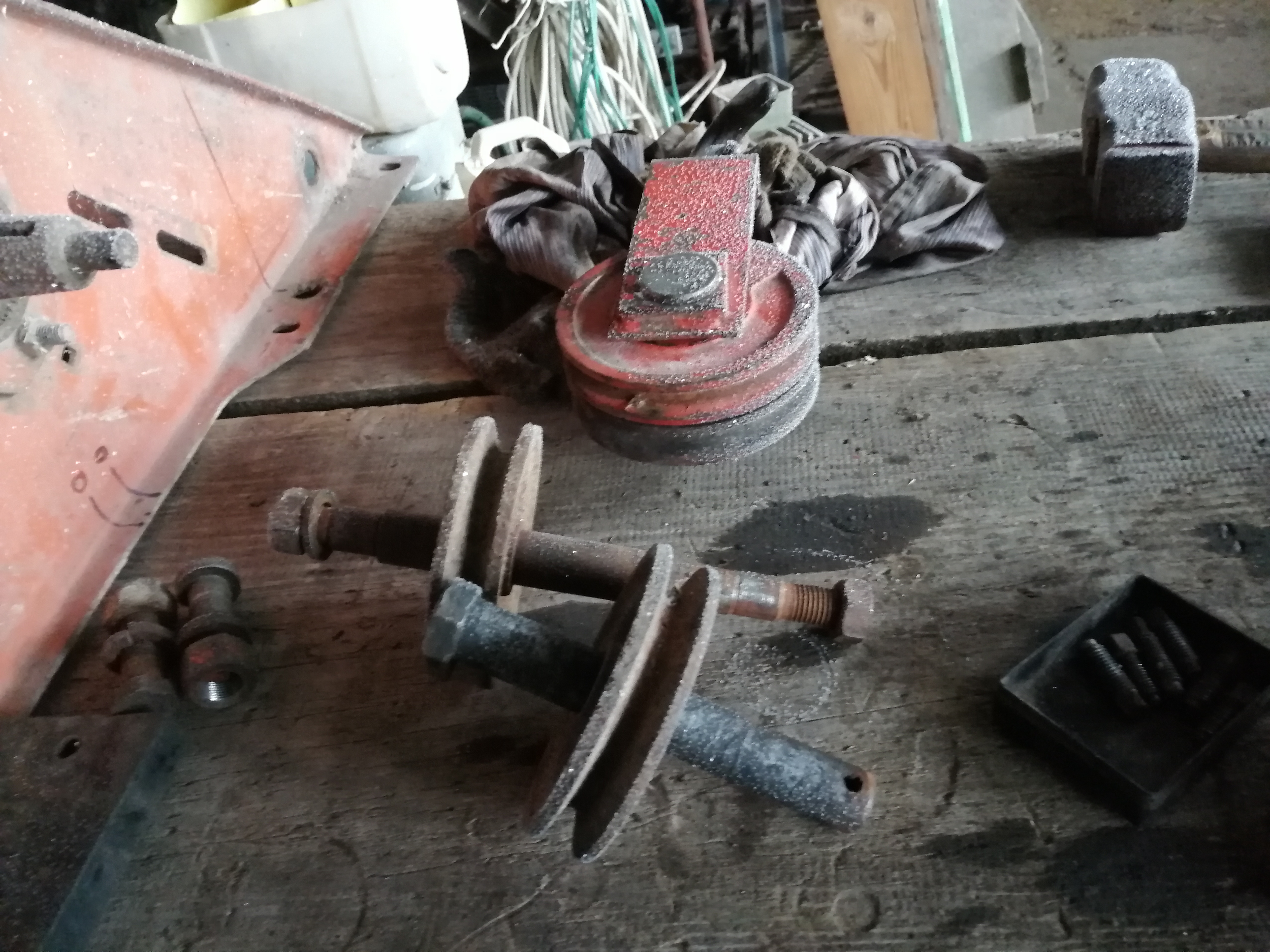

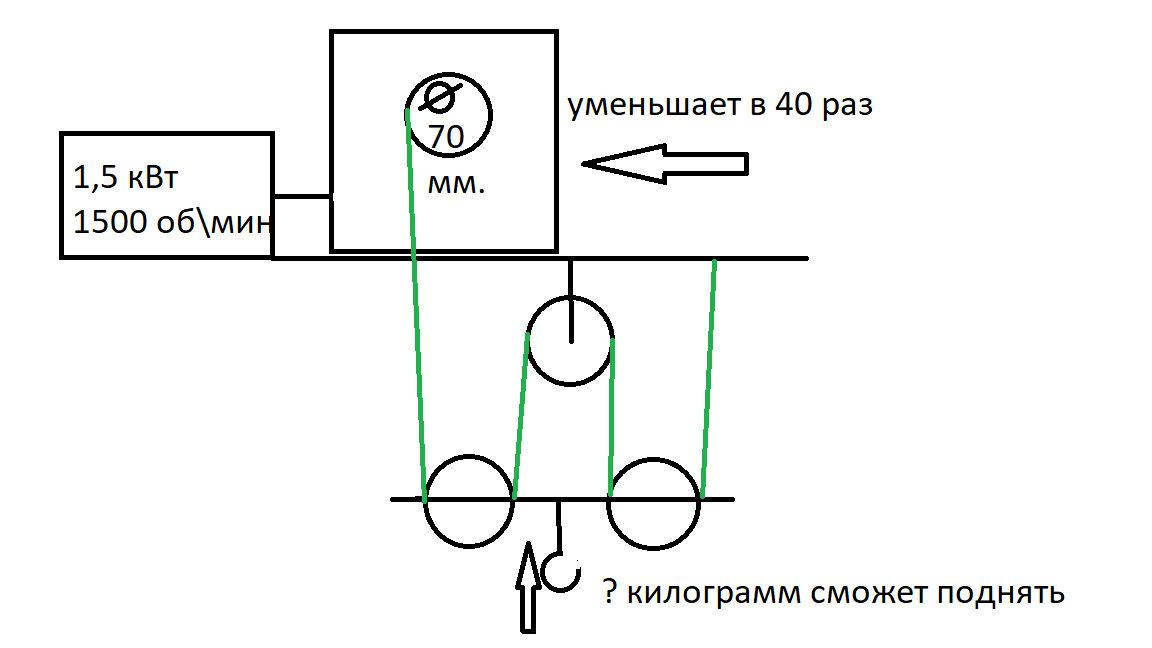

отношение 40:1 сколько кг. примерно может поднять с такими шкивами на крюке
и на рамке
диаметр трубы барабана будет примерно 70мм.
Поделиться612 февраля, 2022г. 19:45:11
сергей курков написал(а):
сколько кг. примерно может поднять
как подсчитать? хотя бы примерно.
Поделиться713 февраля, 2022г. 11:09:01
- Участник
- Откуда: Рязань
- Зарегистрирован: 18 сентября, 2016г.
- Приглашений: 0
- Сообщений: 79
- Уважение: [+13/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 44 [1980-12-16]
- Провел на форуме:
5 дней 18 часов - Последний визит:
13 сентября, 2022г. 13:06:38
сергей курков написал(а):
как подсчитать? хотя бы примерно.
Исходя из рядового тельфера 1,5 кВт на одну тонну с барабаном примерно в два раза больше и одним полиспастом, с редуктором ПЧ 100 .
Барабан в 2 раза меньше, второй полиспаст, редуктор 40 , получается 1200 кг. Грубо.
Поделиться813 февраля, 2022г. 17:58:35
Алексей Ка написал(а):
получается 1200 кг.
спасибо
Поделиться913 февраля, 2022г. 19:47:16
- Профессор
- Откуда: Ленинградская обл
- Зарегистрирован: 17 января, 2012г.
- Приглашений: 0
- Сообщений: 2115
- Уважение: [+230/-9]
- Позитив: [+97/-1]
- Пол: Мужской
- Возраст: 63 [1961-03-16]
- Провел на форуме:
1 месяц 24 дня - Последний визит:
28 декабря, 2024г. 20:45:45
сергей курков написал(а):
сколько кг. примерно может поднять с такими шкивами на крюке
Есть формула для расчета крутящего момента э/двигателя, можно найти готовые данные, далее легко считается крутящий момент на барабане и увеличение его за счет блоков.
Поделиться1014 февраля, 2022г. 18:40:18
Александр 61 написал(а):
Есть формула для расчета крутящего момента э/двигателя
интернет нам в помощь:
Мощность (N), кВт
1.5
Частота вращения вала (n), мин-1
1420
Результат (M), Nm
10.09330985915493
10*40/0,05=8000Nm где 0,05 - радиус барабана, блок из 2х шкивов увеличивает крутящий момент в 4 раза? =32000Nm=3200кг? так или нет?
Поделиться1114 февраля, 2022г. 20:50:20
- Участник
- Откуда: Рязань
- Зарегистрирован: 18 сентября, 2016г.
- Приглашений: 0
- Сообщений: 79
- Уважение: [+13/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 44 [1980-12-16]
- Провел на форуме:
5 дней 18 часов - Последний визит:
13 сентября, 2022г. 13:06:38
сергей курков
Там ещё куча коэффициентов... Типа на трение и тому подобноё....
Поделиться1214 февраля, 2022г. 21:46:34
- Профессор
- Откуда: Ленинградская обл
- Зарегистрирован: 17 января, 2012г.
- Приглашений: 0
- Сообщений: 2115
- Уважение: [+230/-9]
- Позитив: [+97/-1]
- Пол: Мужской
- Возраст: 63 [1961-03-16]
- Провел на форуме:
1 месяц 24 дня - Последний визит:
28 декабря, 2024г. 20:45:45
сергей курков написал(а):
так или нет?
Так.
Поделиться1316 февраля, 2022г. 10:38:28
- Администратор
- Откуда: г.Малмыж Кировской области
- Зарегистрирован: 18 октября, 2010г.
- Приглашений: 0
- Сообщений: 2770
- Уважение: [+143/-8]
- Позитив: [+459/-10]
- Пол: Мужской
- Возраст: 60 [1964-01-06]
- Провел на форуме:
2 месяца 21 день - Последний визит:
Вчера 23:11:12
сергей курков написал(а):
20-й швеллер 4,5 метра,
А не двутавр? Я свой делал из двух швеллеров, сваривал и полку нижнюю срезал по-уже, а то у швеллера концы тоньше, чем у двутавра, чтоб не загнуло. Пролет так-же около 4,5м, ролики точил уменшенные, чтоб каретка влазила свободно. Таль сама заводская, на 250кг, но через блок получается почти 500, для движков за глаза, а вот машину иногда дергаю но с опаской, вдруг может погнуть швеллерную сборку .
Поделиться1416 февраля, 2022г. 18:16:08
KostW написал(а):
А не двутавр?
он самый! старею, что ли.
KostW написал(а):
, ролики точил уменшенные, чтоб каретка влазила свободно.
планирую ролики ставить сверху двутавра
Поделиться1516 февраля, 2022г. 19:55:45
сергей курков написал(а):
планирую ролики ставить сверху двутавра
Поделиться1627 февраля, 2022г. 17:36:10

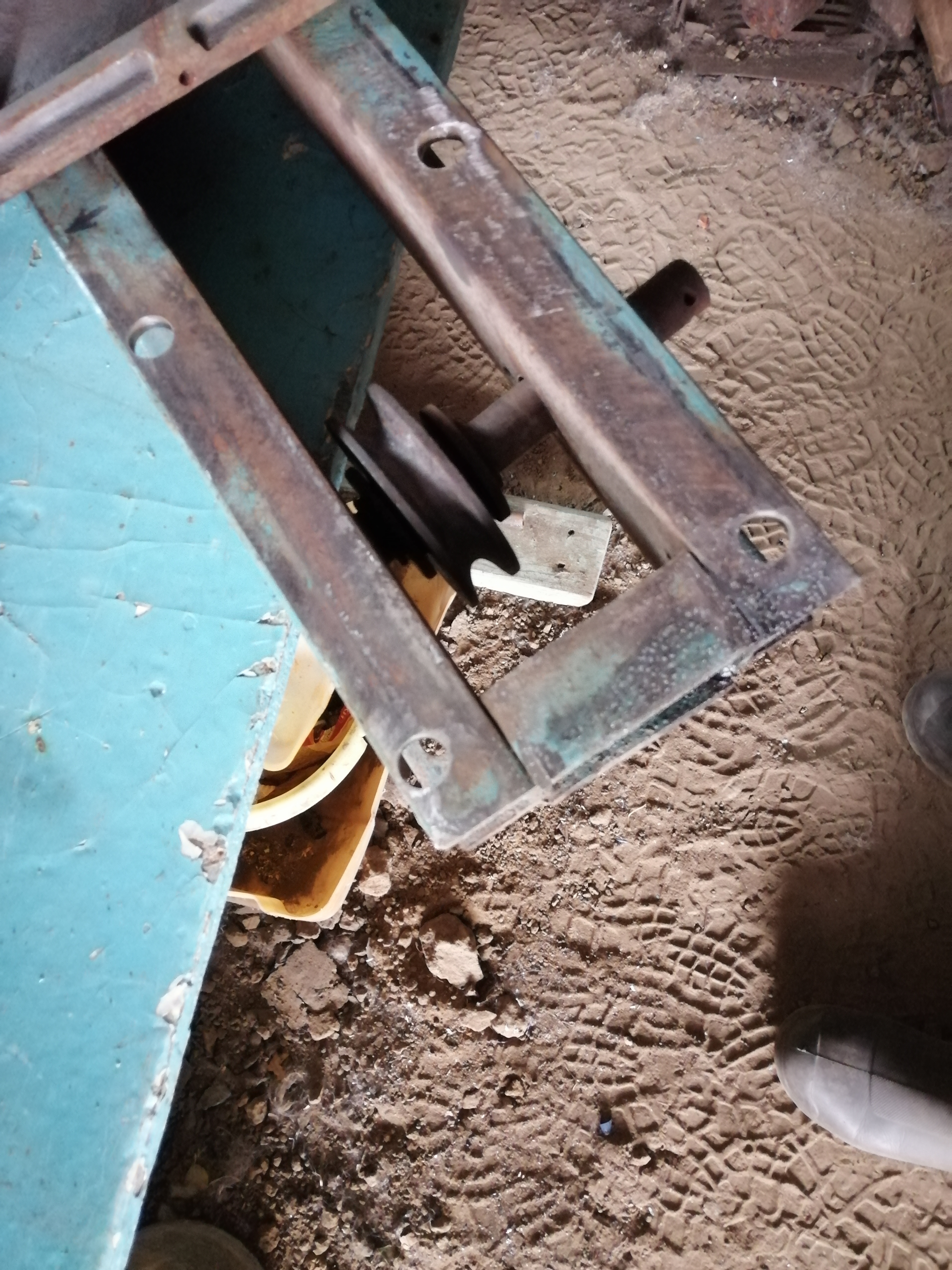

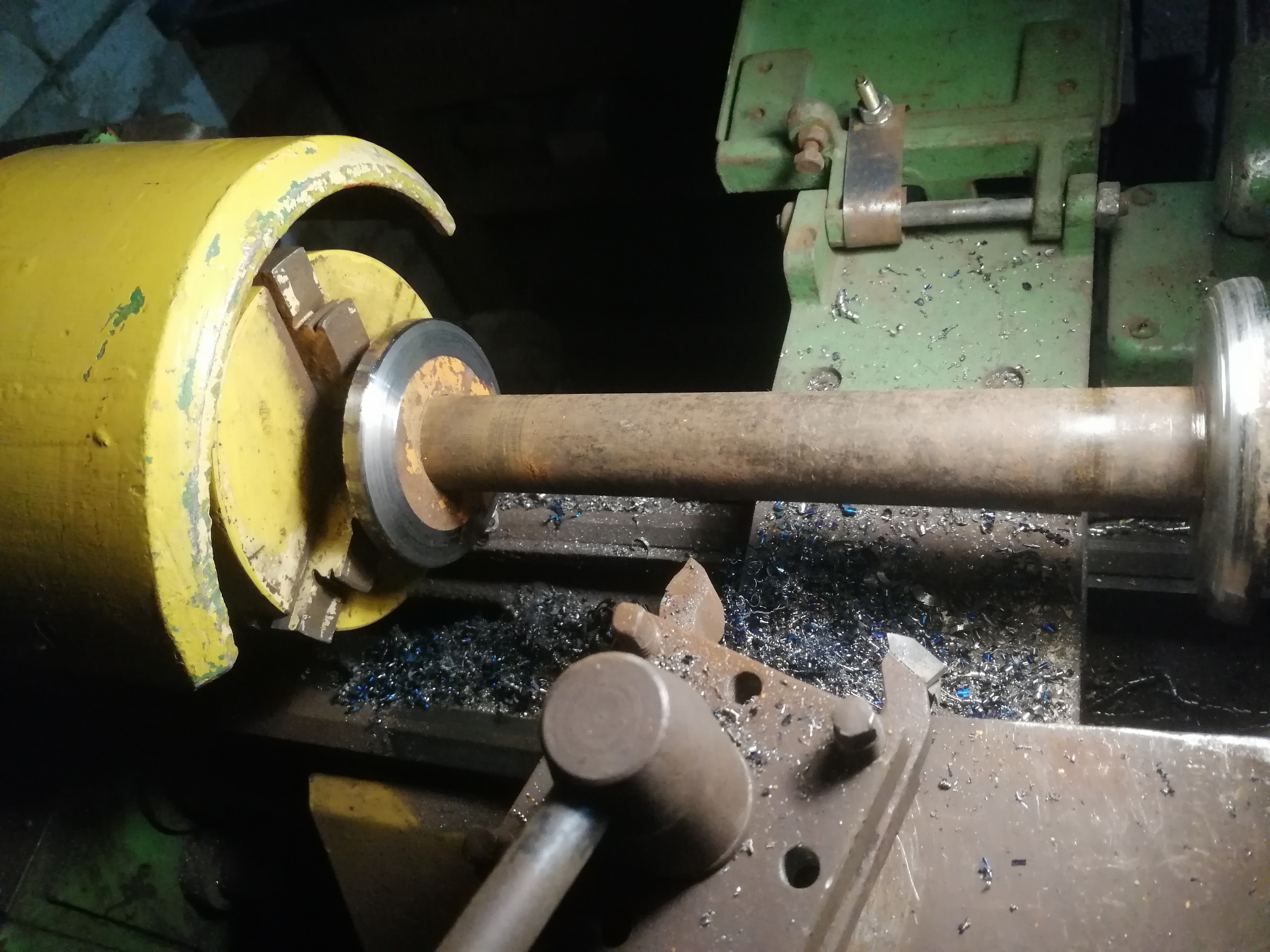

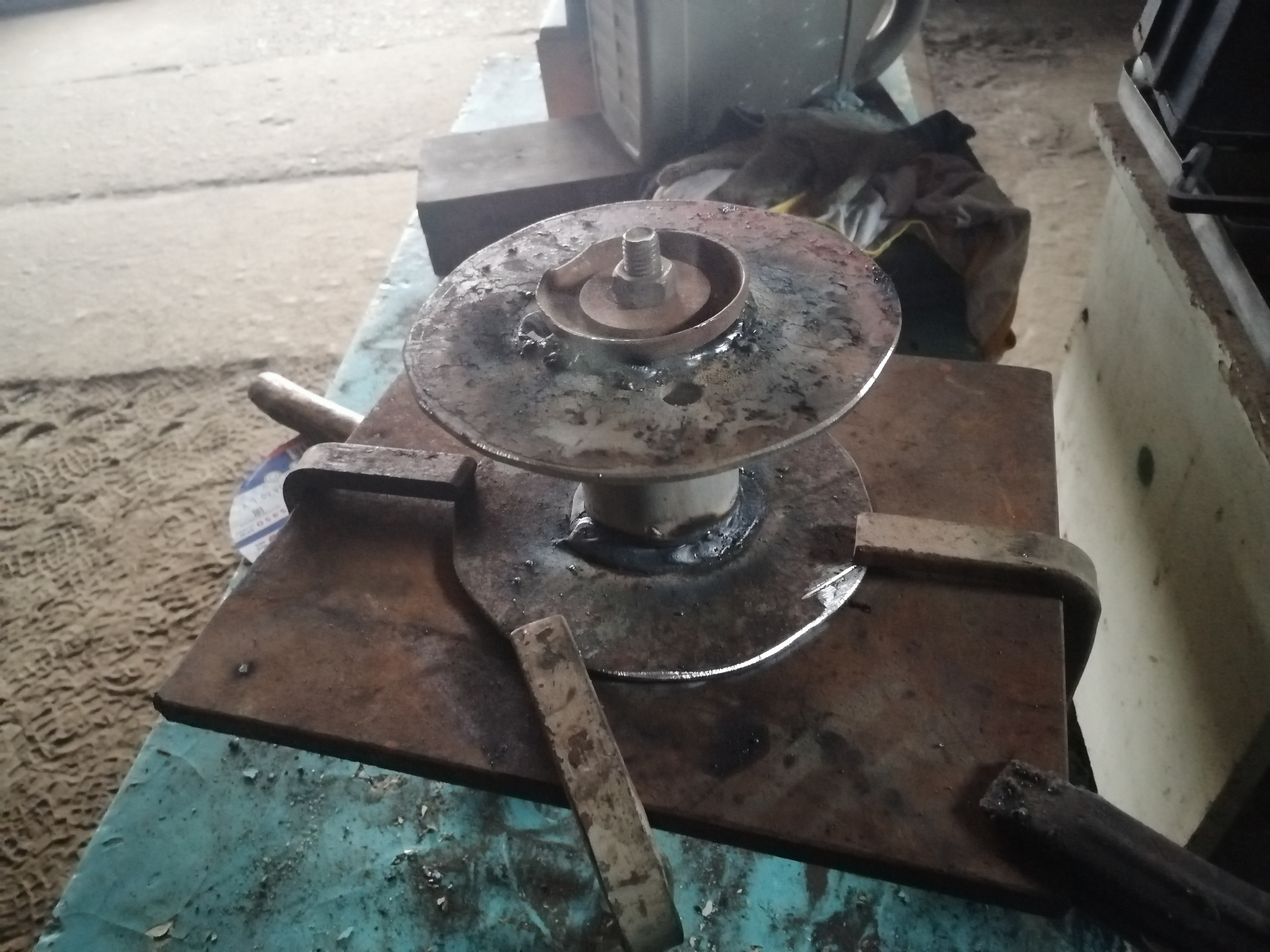

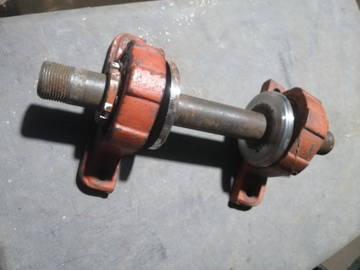

изготовление барабана
Поделиться1728 февраля, 2022г. 18:52:32

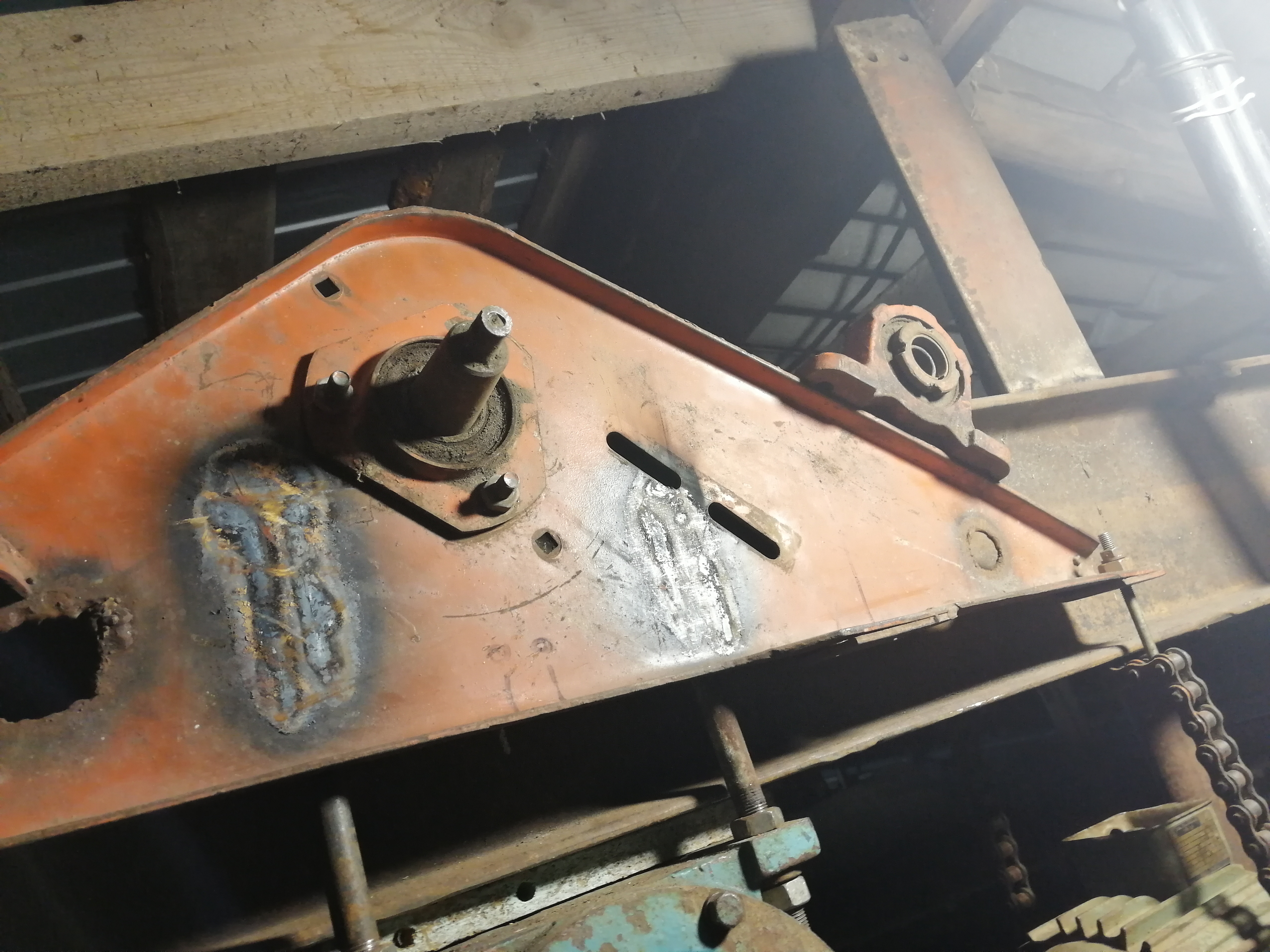

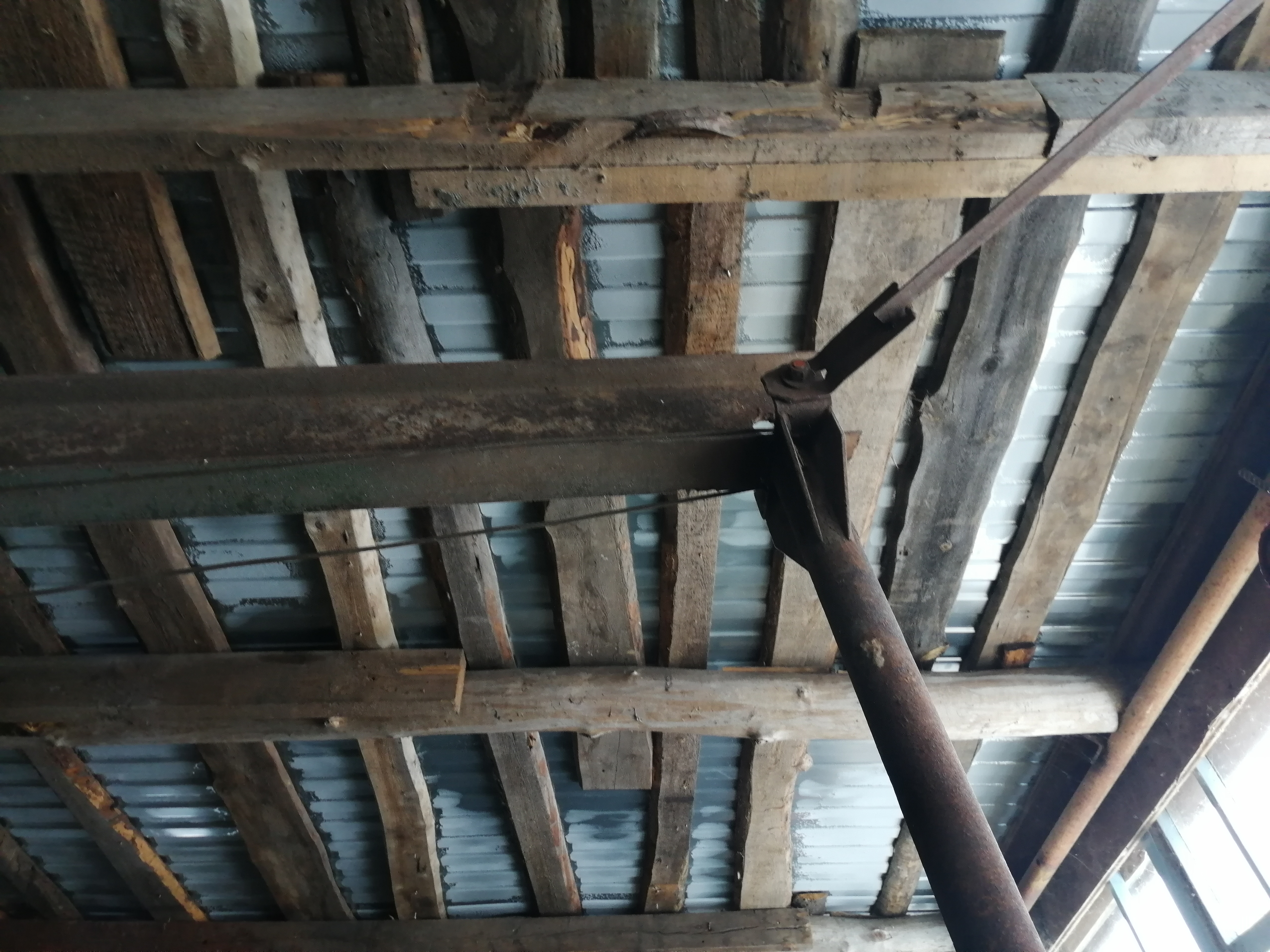

подъем на двутавр
Поделиться186 марта, 2022г. 18:27:31

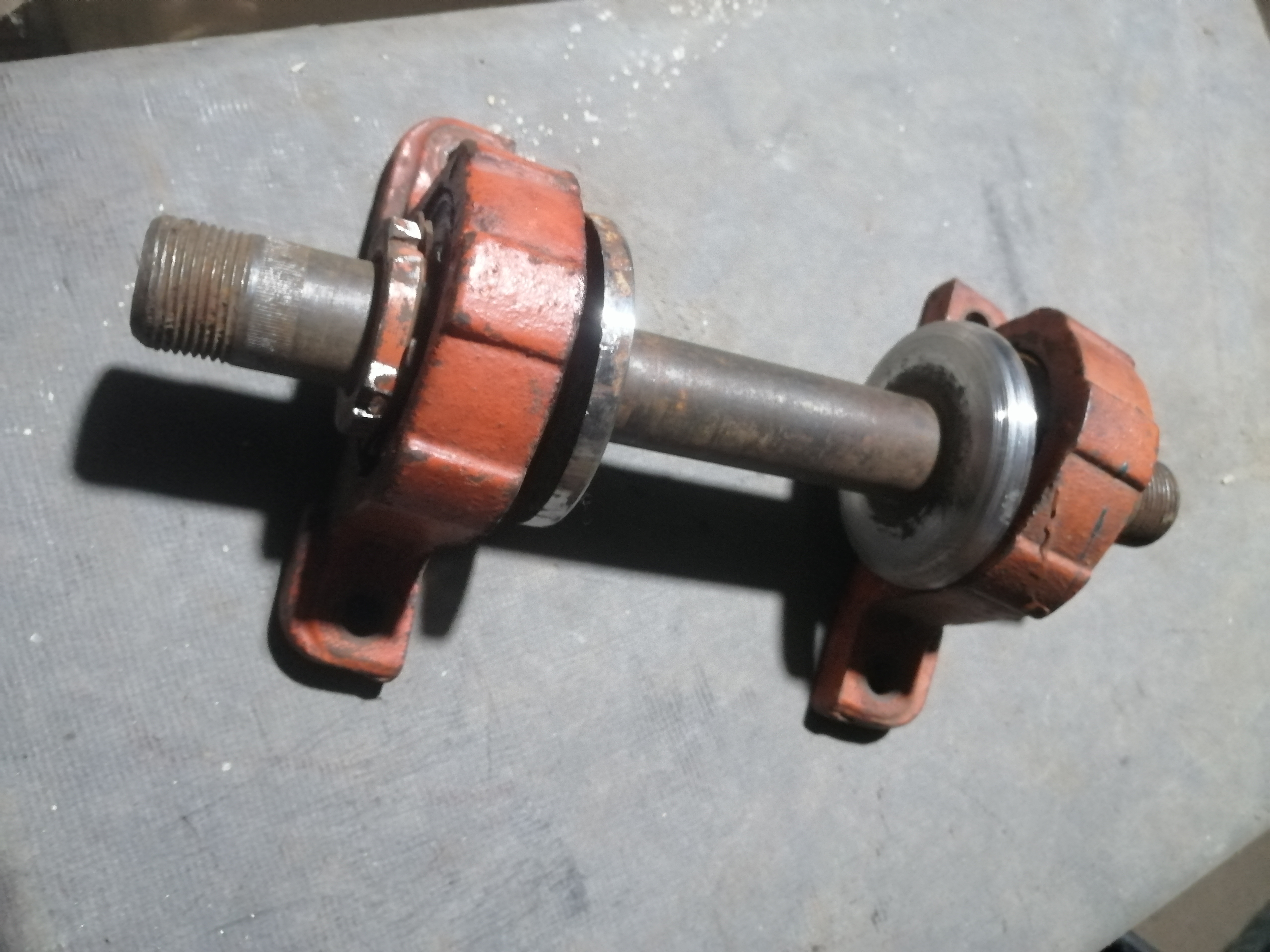

второй ролик предполагается так:
Поделиться196 марта, 2022г. 18:38:15

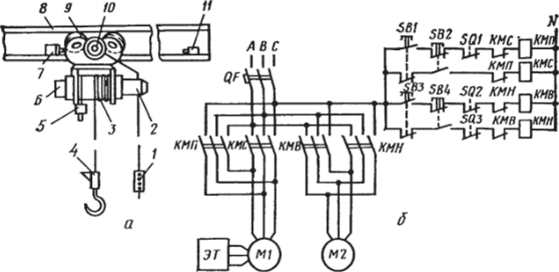

кто поможет все правильно подключить?

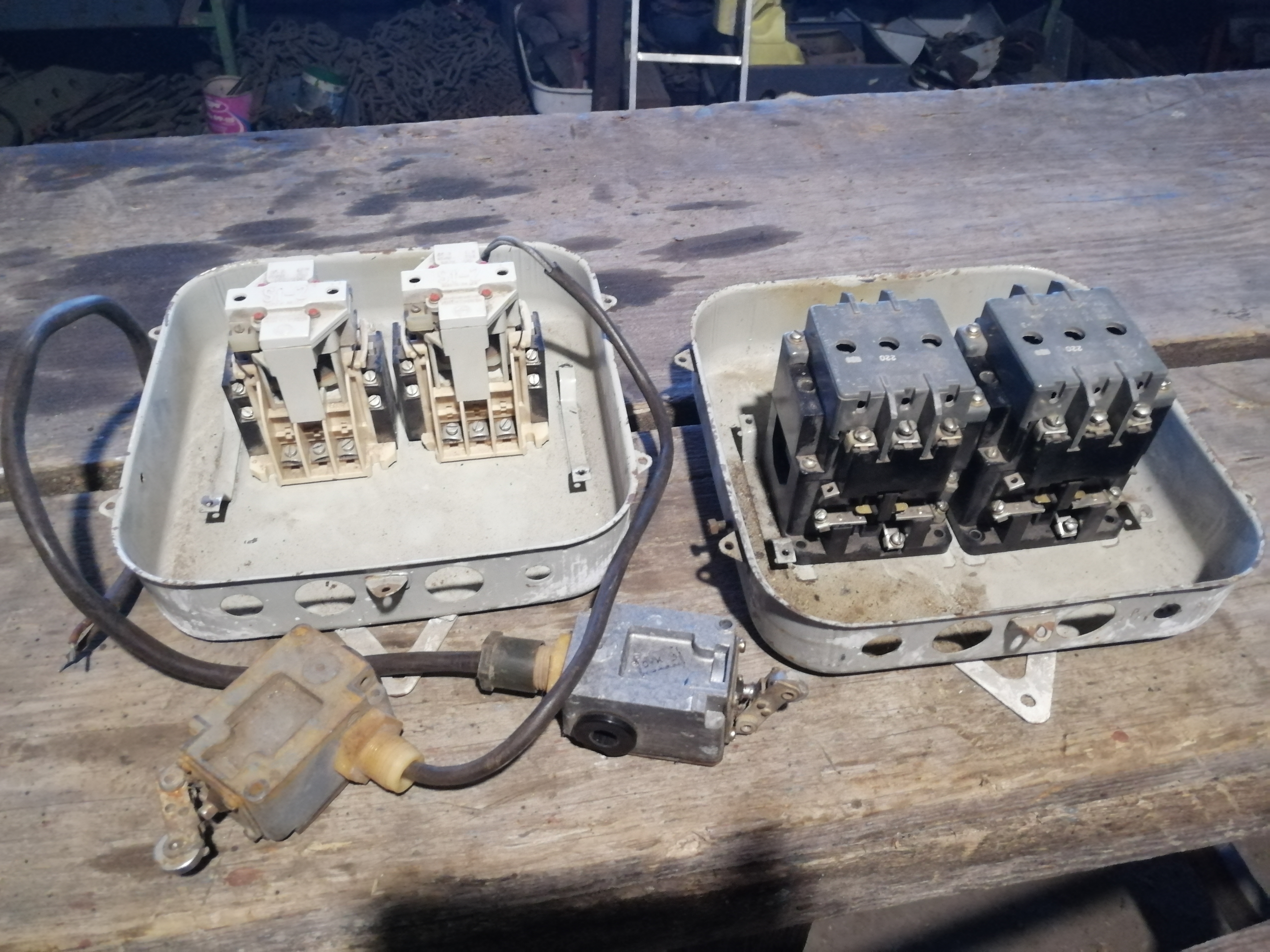

3 фазы, 2эл.двигателя, 4 пускателя, 3 концевых выключателя, пульт
Отредактировано сергей курков (6 марта, 2022г. 18:38:47)
Поделиться206 марта, 2022г. 19:18:56
- Участник
- Откуда: Рязань
- Зарегистрирован: 18 сентября, 2016г.
- Приглашений: 0
- Сообщений: 79
- Уважение: [+13/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 44 [1980-12-16]
- Провел на форуме:
5 дней 18 часов - Последний визит:
13 сентября, 2022г. 13:06:38
Типа того. Только без тормоза.
Отредактировано Алексей Ка (6 марта, 2022г. 19:19:32)
Поделиться216 марта, 2022г. 19:20:45
- Участник
- Откуда: Рязань
- Зарегистрирован: 18 сентября, 2016г.
- Приглашений: 0
- Сообщений: 79
- Уважение: [+13/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 44 [1980-12-16]
- Провел на форуме:
5 дней 18 часов - Последний визит:
13 сентября, 2022г. 13:06:38
Поделиться226 марта, 2022г. 19:50:19
Алексей Ка написал(а):
Типа того.

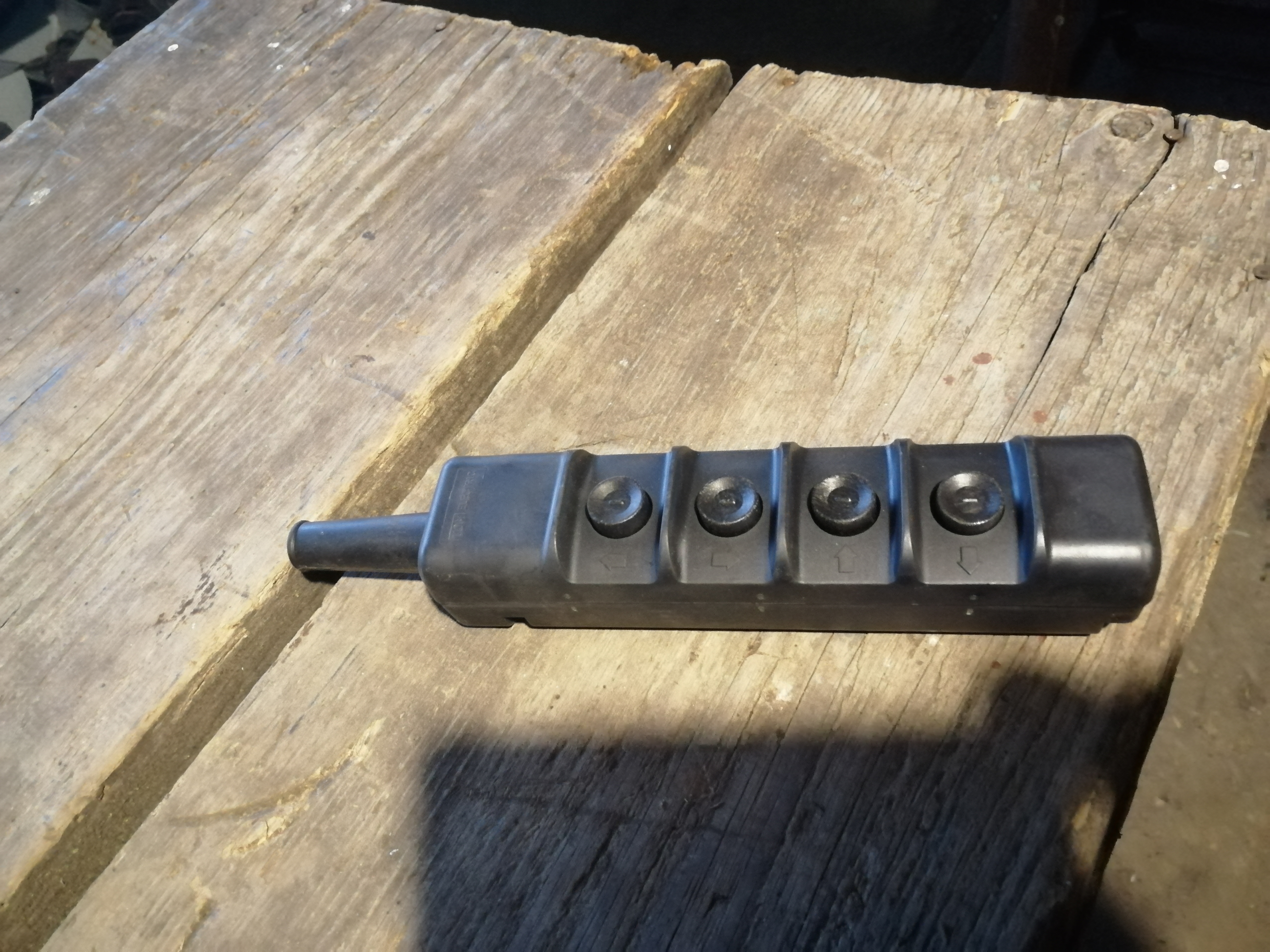

в принципе подключение эл.дв. через пускатели с реверсом понятно. вот только с пульта выходит 4 провода. и еще надо чтобы при случайном нажатии 2х кнопок не получился взрыв эл. дв.
Поделиться237 марта, 2022г. 04:57:48
- Участник
- Откуда: Рязань
- Зарегистрирован: 18 сентября, 2016г.
- Приглашений: 0
- Сообщений: 79
- Уважение: [+13/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 44 [1980-12-16]
- Провел на форуме:
5 дней 18 часов - Последний визит:
13 сентября, 2022г. 13:06:38
сергей курков

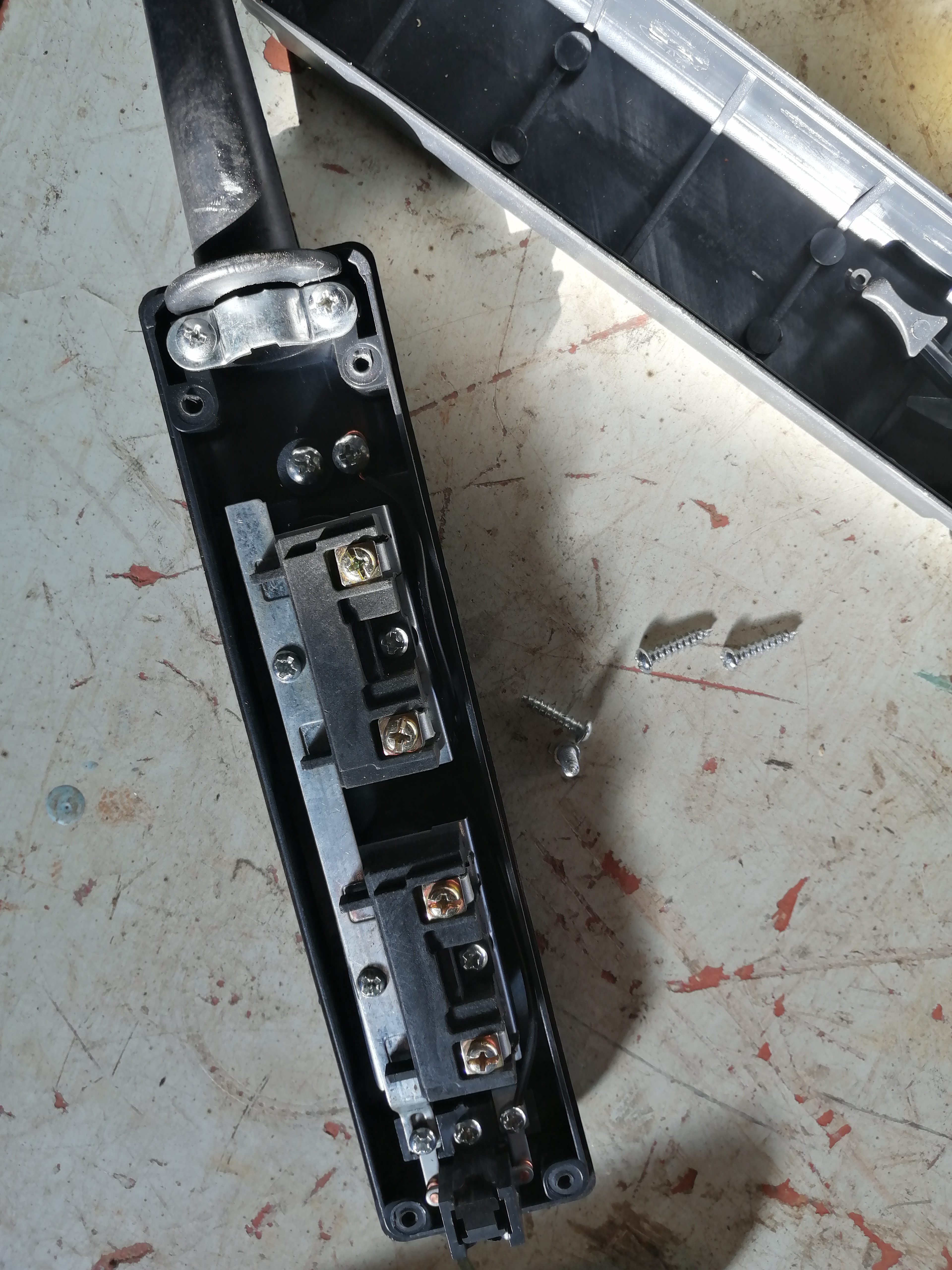

Проводов пять должно быть.... А защита организована на самих кнопках. Вскрывай пульт, смотри кишки.
Поделиться247 марта, 2022г. 08:31:35
- Активный участник
- Откуда: самара
- Зарегистрирован: 16 марта, 2014г.
- Приглашений: 0
- Сообщений: 389
- Уважение: [+20/-1]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 71 [1953-06-04]
- Провел на форуме:
24 дня 10 часов - Последний визит:
Вчера 10:50:58
"сергей курков] надо чтобы при случайном нажатии 2х кнопок не получился взрыв эл. дв.
Пускатели монтируются с блок-контактами каждого эл.двигателя поэтому включение двух пускателей НЕВОЗМОЖНО!!!!
На ссылке подключения это показано, Тормоз можно организовать отдельно подмагничеванием или КЗ обмоток
Отредактировано mihalych (7 марта, 2022г. 08:37:26)
Поделиться257 марта, 2022г. 08:40:32
- Активный участник
- Откуда: самара
- Зарегистрирован: 16 марта, 2014г.
- Приглашений: 0
- Сообщений: 389
- Уважение: [+20/-1]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 71 [1953-06-04]
- Провел на форуме:
24 дня 10 часов - Последний визит:
Вчера 10:50:58
Алексей Ка А защита организована на самих кнопках.
Защита всегда делается на силовой части а управление может быть и слаботочным
Поделиться267 марта, 2022г. 18:01:52
Алексей Ка написал(а):
Проводов пять должно быть.
один вход, четыре выход. заходит фазный провод и потом эта фаза идет по одному из четырех. так я думаю.
на схеме N справа вверху что означает?
Поделиться277 марта, 2022г. 18:04:42
mihalych написал(а):
Тормоз можно организовать отдельно
тормоз не нужен-редуктор червячный
Поделиться287 марта, 2022г. 20:44:47
- Участник
- Откуда: Рязань
- Зарегистрирован: 18 сентября, 2016г.
- Приглашений: 0
- Сообщений: 79
- Уважение: [+13/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 44 [1980-12-16]
- Провел на форуме:
5 дней 18 часов - Последний визит:
13 сентября, 2022г. 13:06:38
сергей курков написал(а):
один вход, четыре выход. заходит фазный провод и потом эта фаза идет по одному из четырех. так я думаю.
на схеме N справа вверху что означает?
N это ноль, если катушки на пускателях на 220 вольт, если катушки на 380 то туда другую фазу.
Поделиться297 марта, 2022г. 20:50:35
- Участник
- Откуда: Рязань
- Зарегистрирован: 18 сентября, 2016г.
- Приглашений: 0
- Сообщений: 79
- Уважение: [+13/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 44 [1980-12-16]
- Провел на форуме:
5 дней 18 часов - Последний визит:
13 сентября, 2022г. 13:06:38
сергей курков написал(а):
тормоз не нужен-редуктор червячный
Надо испытывать, под нагрузкой может не держать.
Поделиться3017 марта, 2022г. 18:23:45
Алексей Ка написал(а):

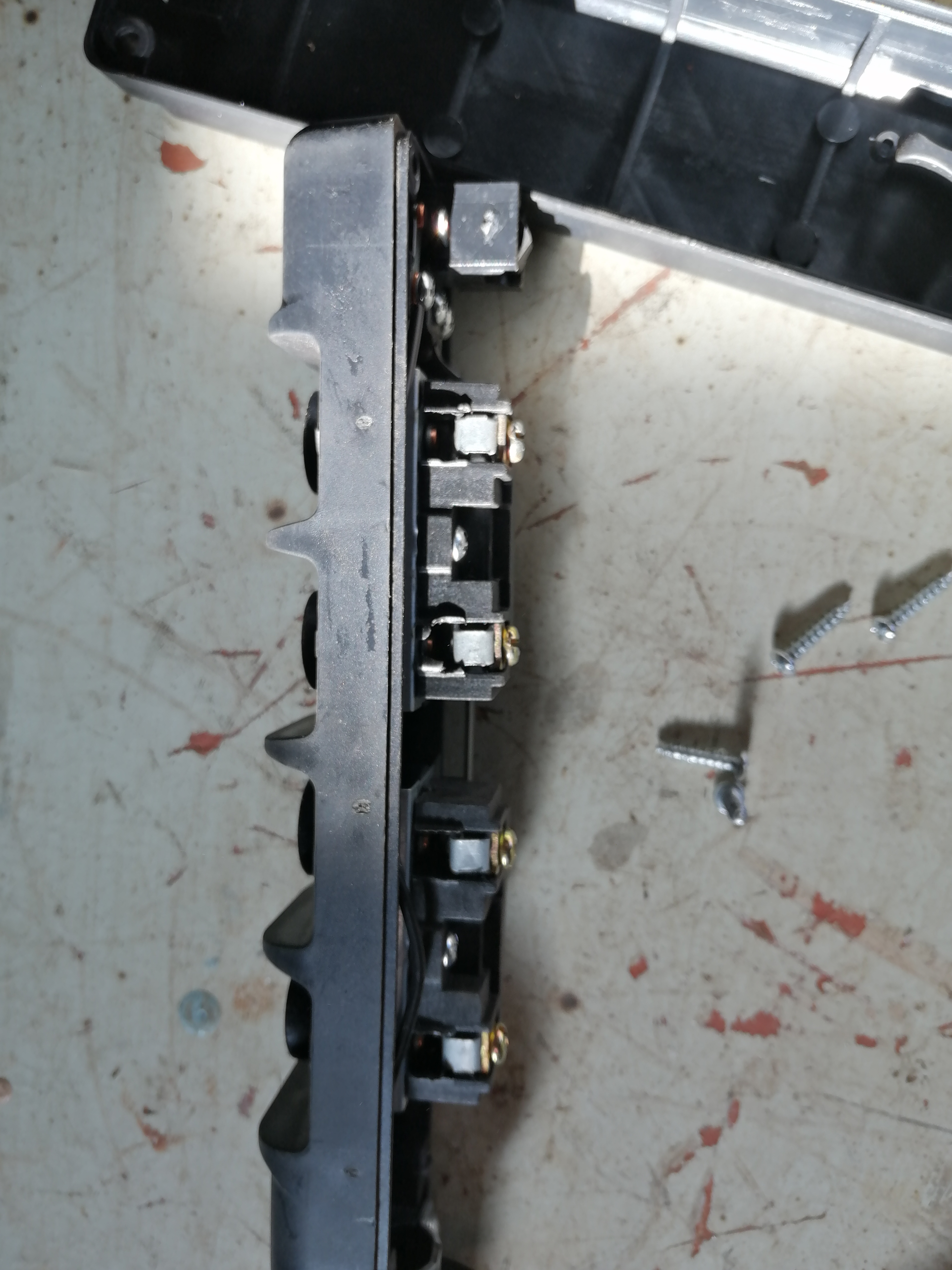

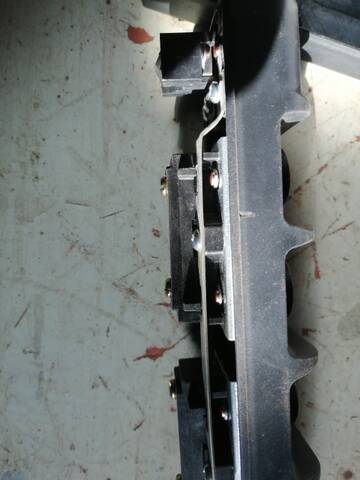

Вскрывай пульт, смотри
все четыре нажимай - если пальцев хватит
