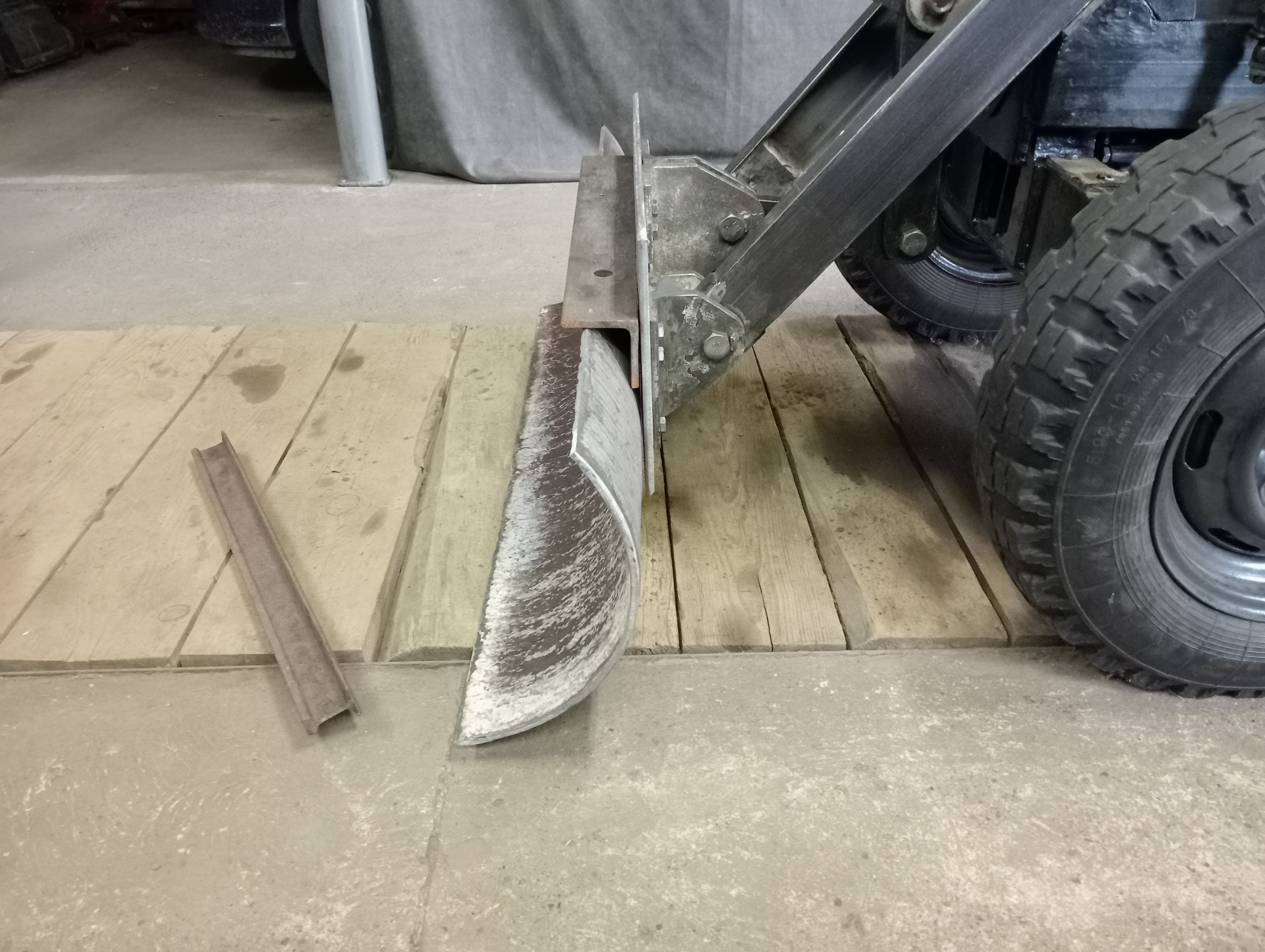

Добыл кусок трубы на лопату. Думаю как её установить и под каким углом. Если просто приварить уголок лопате и покручивать к плите на пару болтов будет норм?

Для меня мороки меньше с шестигранником. С одной стороны резьбу м20 бы сделал, с другой заострил. И достаточно его у меня. Жаль что не пойдёт.
Труба на 40 есть, но че то кажется слишком уж толстоватые будут. Поищу на 32.
А какой длины по минимуму будет достаточно для вил? Раз в год то и будут использоваться. 50см достаточно?

Нашёл у себя 32 трубу, но нержавейку, толщина стенки 4мм(откуда она у меня даже не помню😀). Или слишком скользкая она для вил?
Ширина вил будет 540(остаток швеллера такой), думаю 4 зуба хватит. Ну и зубья такой же длины сделаю для симметрии.

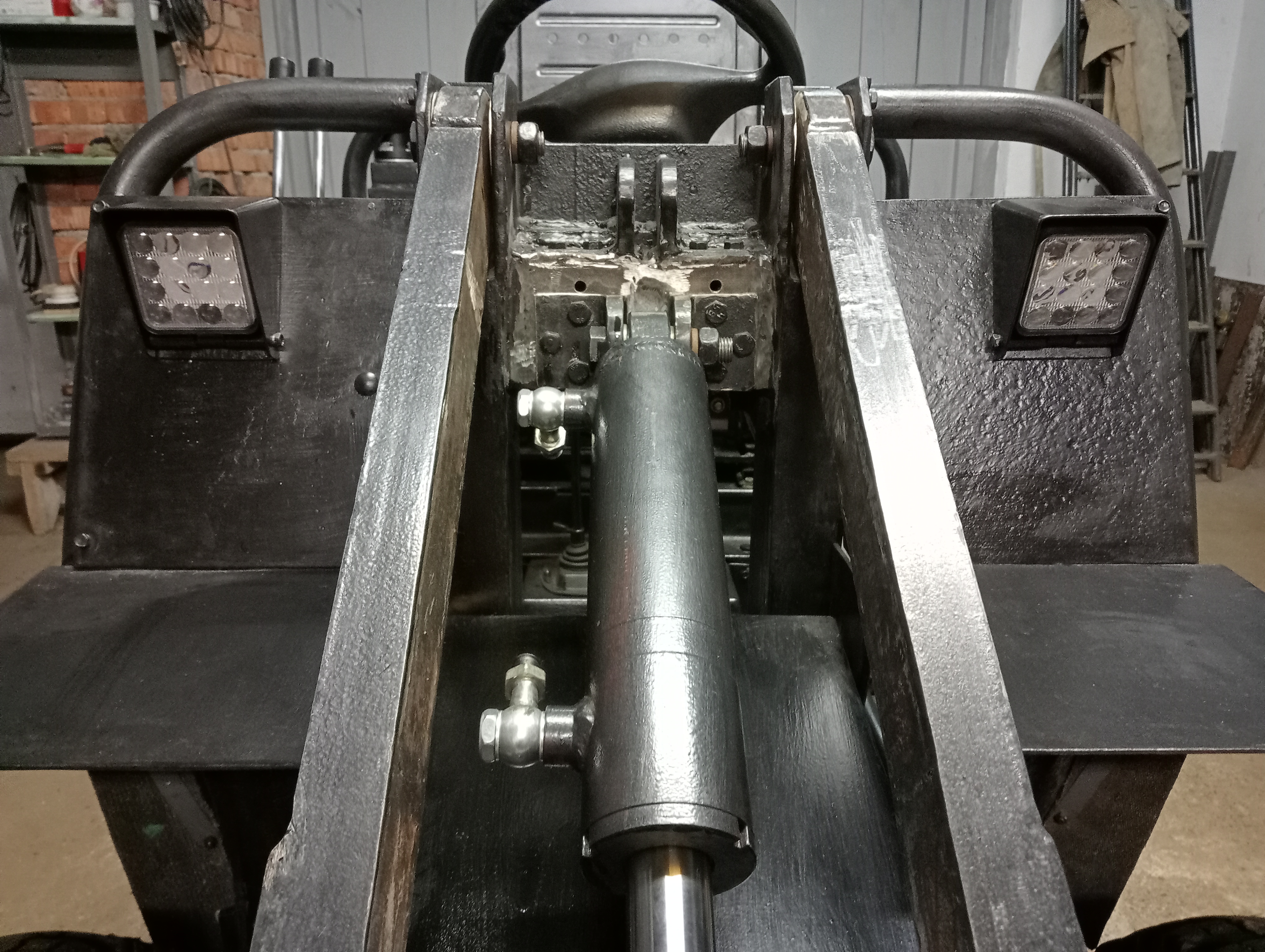

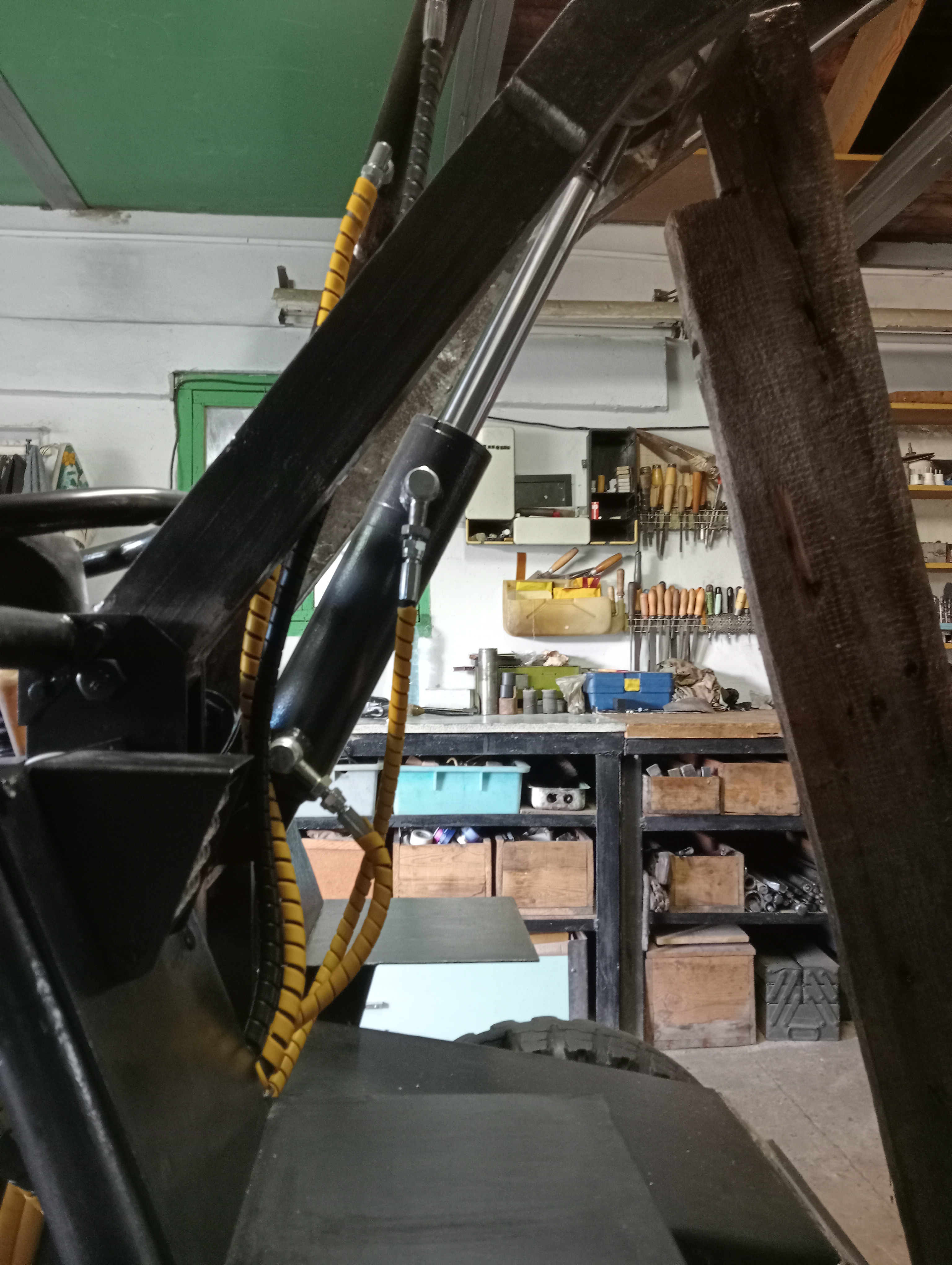

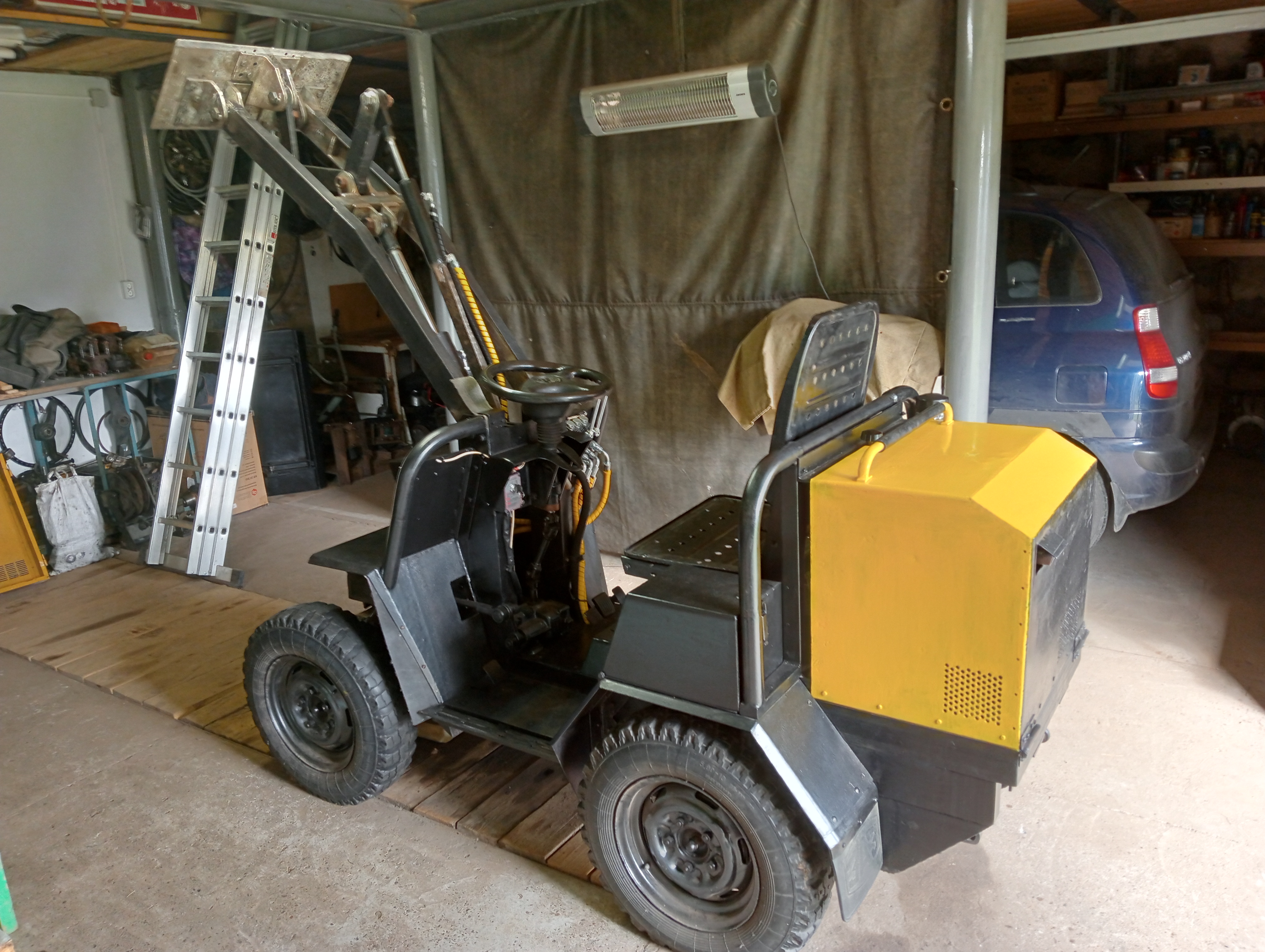

Опустил крепление ГЦ. И только теперь понял, где я ошибся. Считал ГЦ для первых вариантов, где стрела была короче. Теперь может даже и этого будет мало, пересчитаю.
Следующим летом переделаю, верну высоту подъёма, поставлю ГЦ вертикально. Сейчас уже ни сил ни времени нету.

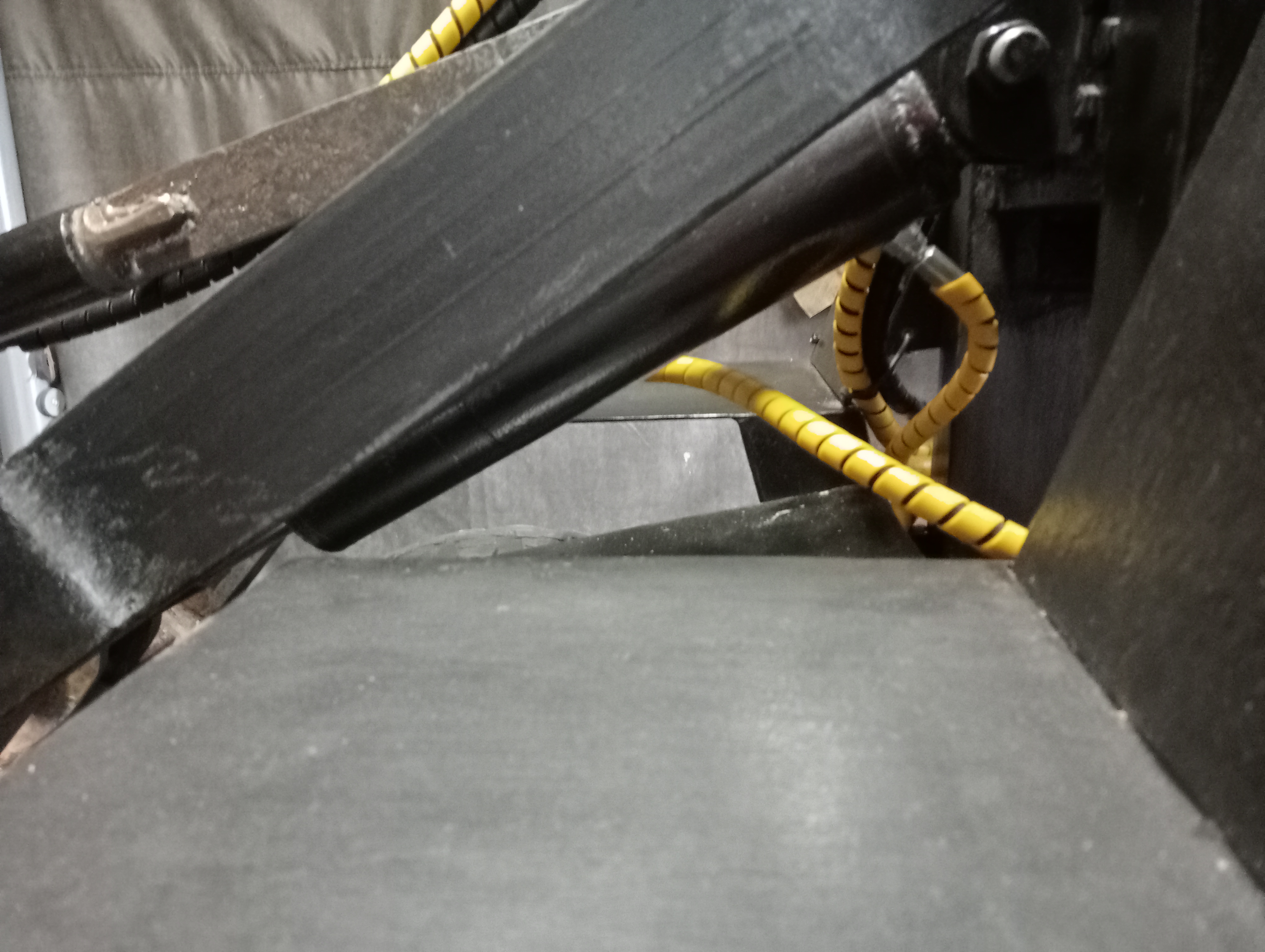

Такой вопрос. Не хочу приваривать крепления ГЦ(кое как отодрал сегодня), раз буду следующим летом переделывать. Как думаете, вылержат 6 болтов М10?
Вроде здесь они работают только на срез, вкручены в швеллер 10. Пытался разобраться сколько болт М10 выдерживает на срез. По одной информации 4.5 т, то 900 кг.
Кстати, кому интересно, на своём канала загрузил видео работы моего повторителя.

Хороший калькулятор. По крайней мере, не мучаться по формулам считать. Показывает, что почти 9 т выдержат на срез. Но наверное болты не только на срез в этом месте работают? Наверное может просто вырвать верхние из швеллера, там стенка тонкая.

Отредактировано Toltolich (15 сентября, 2023г. 04:50:17)

Да, так и решил. Если что прихвачу потом в удобных местах.

Придётся опять самому, непосильным трудом информацию добывать.   Жалко что Александр перестал совсем заходить на форум.
А вообще всё к лучшему. Хорошо что НШ плохой (наверное). Я тут подумал поднимал бы Лентяй 300-400кг, а этот ГЦ давил бы на раму со всей дури 8т.  Тут я правильно подумал?
Поэтому убираю я его и ставлю на 4т, с более длинным штоком, даже ещё больше будет полезное усилие. Выписал новый, надоело по старьём возиться. Гулять , так гулять

Ну я имел ввиду, если ГЦ усилие на выталкивание 8 т стоял у меня под острым углом и мог поднять только 350 кг. Но ему при этом же приходилось давить на все 8т, просто плечо маленькое у него. И всё это усилие распределялось на раму. Или я не прав?

Это так. Но я считал с запасом, при минимальном плече ГЦ и плечо стрелы до середины ковша. При отрыве от земли как раз плечо минимальное в моём случае(с этим ГЦ). И если пытаться поднять максимум сколько может с этим плечом ГЦ(около 300кг), то ГЦ будет давить по максимуму(7,7т) и НШ тоже максимально? Схемы на компе, пока нет возможности показать.
Ну и вопрос в принципе даже не в моём случае, а при такой ситуации.

Отредактировано Toltolich (18 сентября, 2023г. 10:29:35)

В 680 сообщении я как раз об этом и написал. Просто решил уточнить правильно ли я подумал.
И как я об этом на этапе проектирования не подумал. Ведь думал какой ГЦ ставить.
Да и рама с моей сваркой вряд ли выдержит, но я даже больше боюсь за передний мост.
Мудрость с годами приходит. А ко мне она как то с опозданием .

Отредактировано Toltolich (18 сентября, 2023г. 14:09:52)

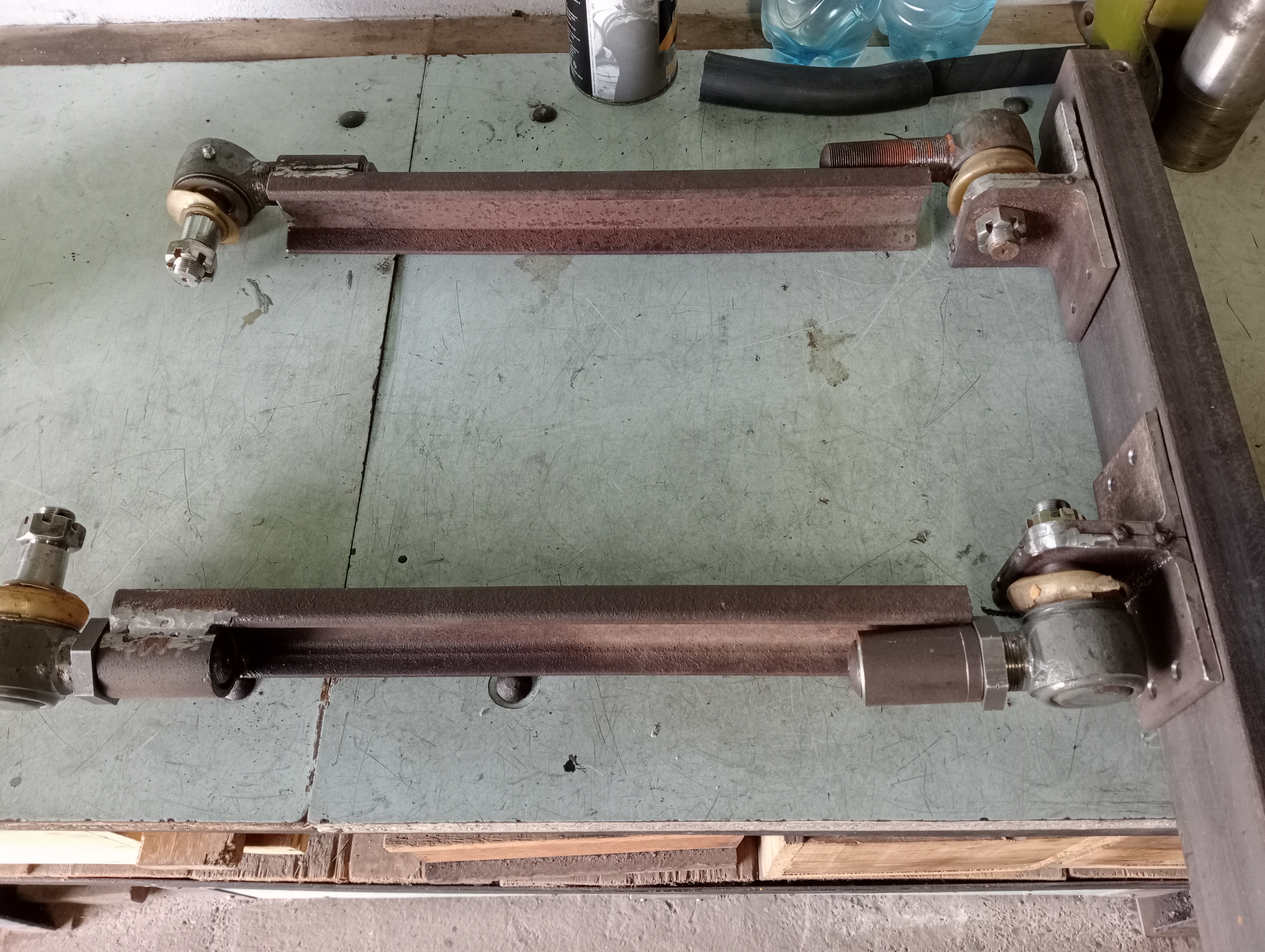

Пока жду НШ и ГЦ решил позаниматься навеской. Концы нижних рычагов сначала хотел сделать на линии швеллера(треугольника), но больше нравиться и удобнее как на фото. Уже давно не могу решить. Можно так сделать? Средняя тяга же не даст в этом месте "играть" шарнирам? И тогда считать длиной нижнего рычага расстояние до середины швеллера(хотя фактически они короче)?

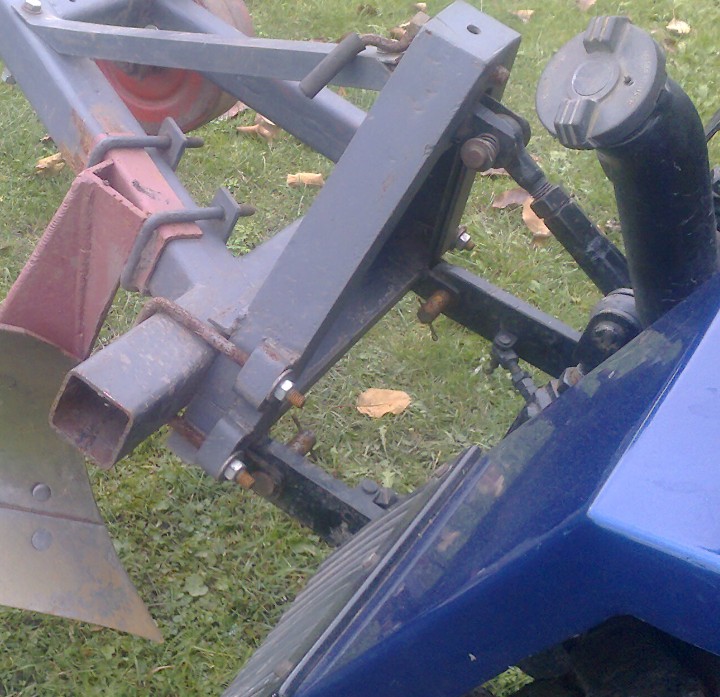

Рассмотрел что у Александра вроде типа такого. Наверное треугольник по этим местам снимается и эти места не заметно чтобы жёстко фиксировались. Или я ошибаюсь?
