больше выворот никак не сделать

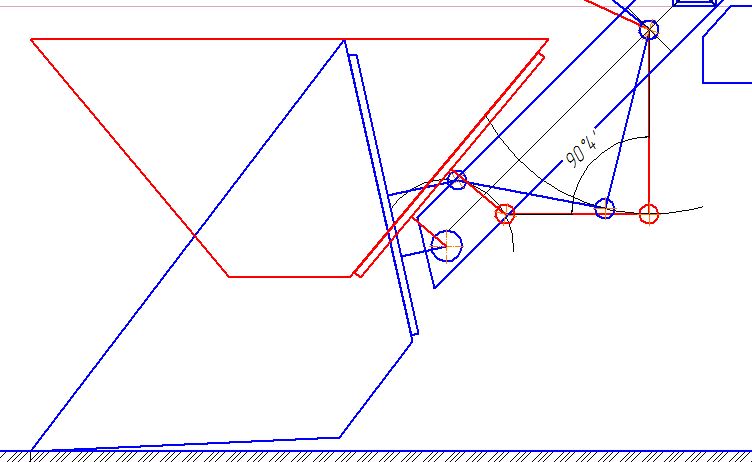

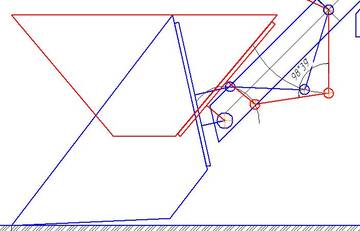

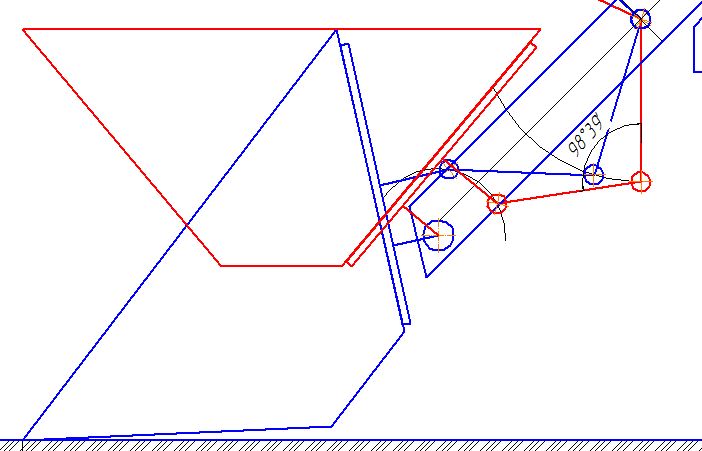

изменил немного конструкцию, теперь выворот полный(только в среднем положении поменьше). Довожу конструкцию до более менее оптимального состояния, но так и не могу сообразить с углом между тягой и коромыслом в нижнем положении. На мой взгляд, пустой ковш в любом случае будет опускать, да вроде и с грузом должен. Или я ошибаюсь? Какой вариант самый плохой?
Пришлось ограничить выгрузку
Измените форму ковша.
Измените форму ковша

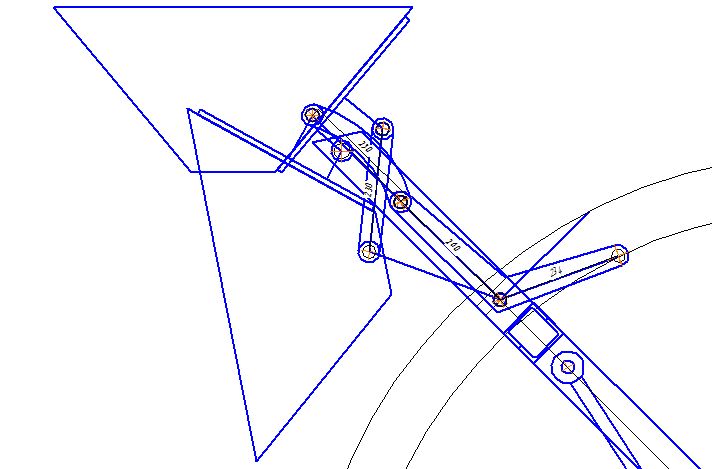

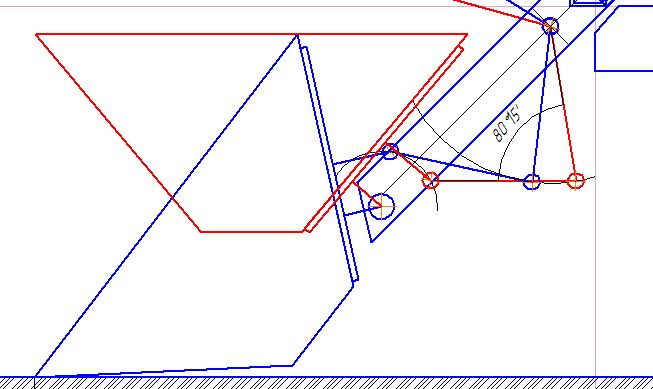

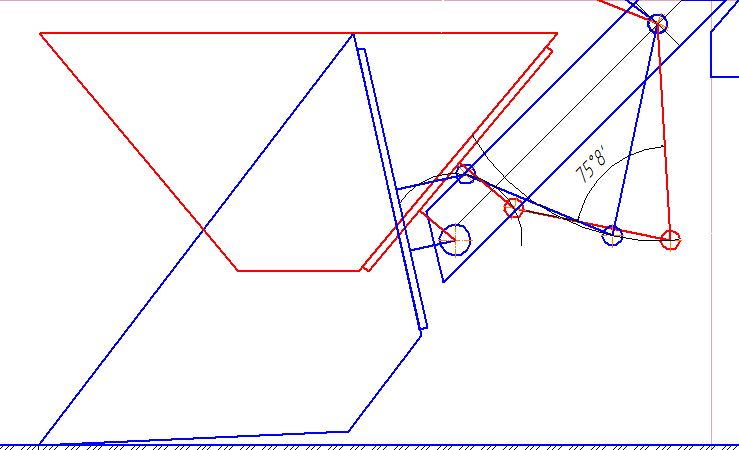

Сделать больше углы по отношению к днищу? Делал так, получается корыто, некрасиво. И тогда он в нижнем положении ниже и дальше от колёс. Да я вроде сделал побольше и с этим ковшом, правда в среднем положении выворот чуть меньше. Наверное при этой схеме, в моём случае, придётся довольствоваться этим. Буду думать теперь над запасным вариантом.
Приветствую всех!
По удобству изготовления мне проще сделать на ковше(поворотной плите) уши со втулкам(сменными), а на стреле снизу приварить проушины(из 8мм) с отверстиями под пальцы. Есть ли в такой конструкции подводные камни? Спасибо.
По удобству изготовления мне проще сделать на ковше(поворотной плите) уши со втулкам(сменными), а на стреле снизу приварить проушины(из 8мм) с отверстиями под пальцы. Есть ли в такой конструкции подводные камни?
Нет принципиальной разницы где будут стоять втулки, а где проушины, надо только исключить вращение пальцев в проушинах, чтобы быстро не разбило в них отверстия. Ещё желательно увеличить толщину проушин в районе отверстий под палец приварив дополнительную шайбу, а потом просверлить отверстия.
надо только исключить вращение пальцев
Это да. Я вообще планирую между проушинами трубу 3\4", которая будет зажиматься болтом М20. На этой трубе и будет вращаться сменная втулка из капролона(если что то заменю на бронзовую или метал.)
увеличить толщину проушин
Т.е. толщины проушины 8мм это мало? А сколько достаточно? Мне было бы удобнее сразу приварить дополнительную шайбу и заодно просверлить, а потом уже приваривать эти уши к швеллеру.
Спасибо Александр.
Я вообще планирую между проушинами трубу 3\4", которая будет зажиматься болтом М20. На этой трубе и будет вращаться сменная втулка
Ну в таком варианте может быть и вполне достаточно будет толщины проушины в 8 миллиметров, я имел ввиду просто пальцевое соединение.
толщины проушины 8мм это мало? А сколько достаточно?
Вопрос, конечно, интересный - чем толще, тем лучше, меньше вероятность, что быстро разобьёт эти отверстия. У Вас из-за малых плеч рычагов нагрузки на этих соединениях будут большими, поэтому я бы увеличил толщину в районе отверстий. Насколько увеличивать сказать трудно, надо смотреть по месту, чтобы смотрелось это не громоздко и гармонично.
меньше вероятность, что быстро разобьёт эти отверстия
понятно. Обязательно сделаю усиления на всех проушинах.
малых плеч рычагов
Да, это один из двух недостатков(на мой взгляд) этой конструкции. В моём случае, всё работает (теоретически
) только с такими рычагами. Но запаса усилия ГЦ здесь достаточно. А вот второй недостаток более неприятный для "универсального" погрузчика - крепление ГЦ ковша на линии взгляда на ковш. Поэтому это пока запасной вариант, если не получится другая, более подходящая для моих хотелок система повторителя.
Интересует такой вопрос.
Если сделать вал(палец) на всю ширину стрелы(320мм), сделав отверстия(25мм) в стреле(швеллер№8), в месте крепления ГЦ подъёма стрелы(~посередине стрелы. Это сильно ослабит стрелу? Если сильно, можно это компенсировать? Например, приварив пластины(шайбы) с отверстиями?
Т.е. толщины проушины 8мм это мало? А сколько достаточно? Мне было бы удобнее сразу приварить дополнительную шайбу и заодно просверлить, а потом уже приваривать эти уши к швеллеру.
Толщины за глаза, но в проушину (скорее всего сталь 3) надо вваривать втулку из стали 20, вот тогда будет терпеть долго. А просто толщиной увеличив набором шайб из стали 3 толка маловато.
вваривать втулку из стали 20
Спасибо, учту. Но это будет на порядок сложнее(особенно для меня ). Если только что то готовое попадётся. Внутреннюю обойму подшипника таким образом наверное можно вварить?
Внутреннюю обойму подшипника таким образом наверное можно вварить?
Ни-ни, там сталь подшипниковая, ищи какие нибудь валы от сельхозтехники например, там сталь будет ближе к истине. И к токарю на поклон.

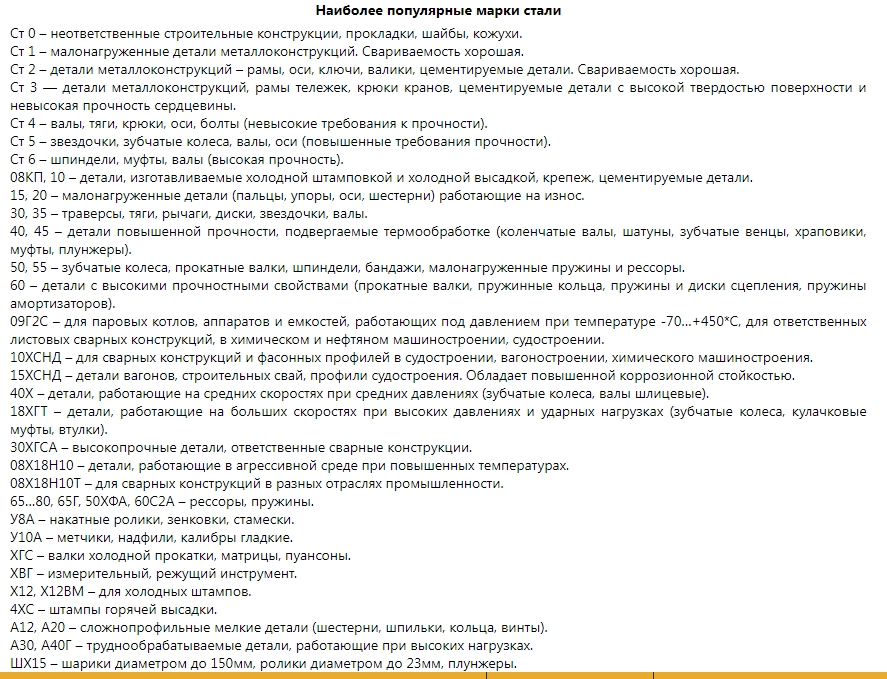

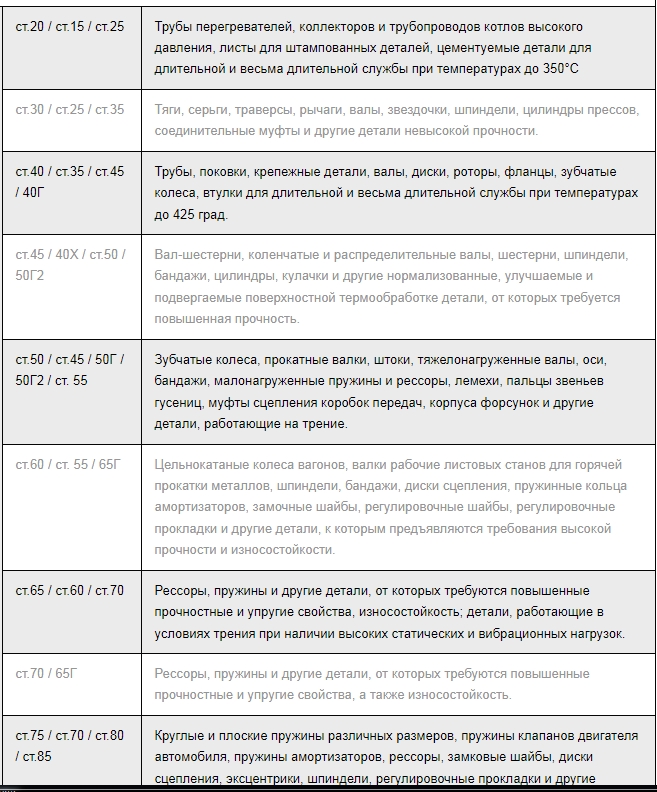

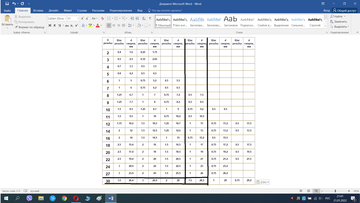

Вот немного заскринил, понятнее буде что и где взять:
сталь подшипниковая
Спасибо. Да есть валы длинные Ф45 от борон дисковых типа, там вроде сталь должна быть хорошая, но вот токаря опять же. Вроде вваривают обоймы подшипников. Почитал про подшипниковую сталь, действительно не стоит этого делать. Попробую разобраться какой у меня лист 8. Вообще-то это ещё советский и какой-то прокат шириной 52см, возможно получше сталь. Проверю на искру, сравню и может без втулок обойдусь, если крепкая.
Отредактировано Toltolich (10 января, 2022г. 17:58:46)
Если сделать вал(палец) на всю ширину стрелы(320мм), сделав отверстия(25мм) в стреле(швеллер№8), в месте крепления ГЦ подъёма стрелы(~посередине стрелы. Это сильно ослабит стрелу?
Не ослабит, во всяком случае критически. Только в этом месте между полками швеллера надо вварить пластину, сделать коробчатое сечение.
Внутреннюю обойму подшипника таким образом наверное можно вварить?
Ни-ни, там сталь подшипниковая,
А я думаю, что можно. У меня именно так и сделано на проушинах крепления тяг навески.
Обоймы брал от конических подшипников диаметром 20 мм, удобно, что с одной стороны на обойме бурт. Никаких нареканий к подшипниковой стали нет.
Опять не грузится фото, но посмотреть можно в моей теме пост №6. Там на левой тяге хорошо видна проушина, толщина ее миллиметра 4, ну может быть 5, точно уже не помню, а в неё вварены обоймы.
Отредактировано Александр 61 (10 января, 2022г. 19:18:35)
Если сделать вал(палец) на всю ширину стрелы(320мм), сделав отверстия(25мм) в стреле(швеллер№8), в месте крепления ГЦ подъёма стрелы(~посередине стрелы. Это сильно ослабит стрелу? Если сильно, можно это компенсировать? Например, приварив пластины(шайбы) с отверстиями?

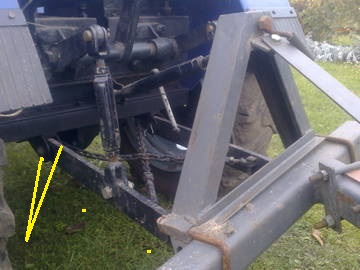

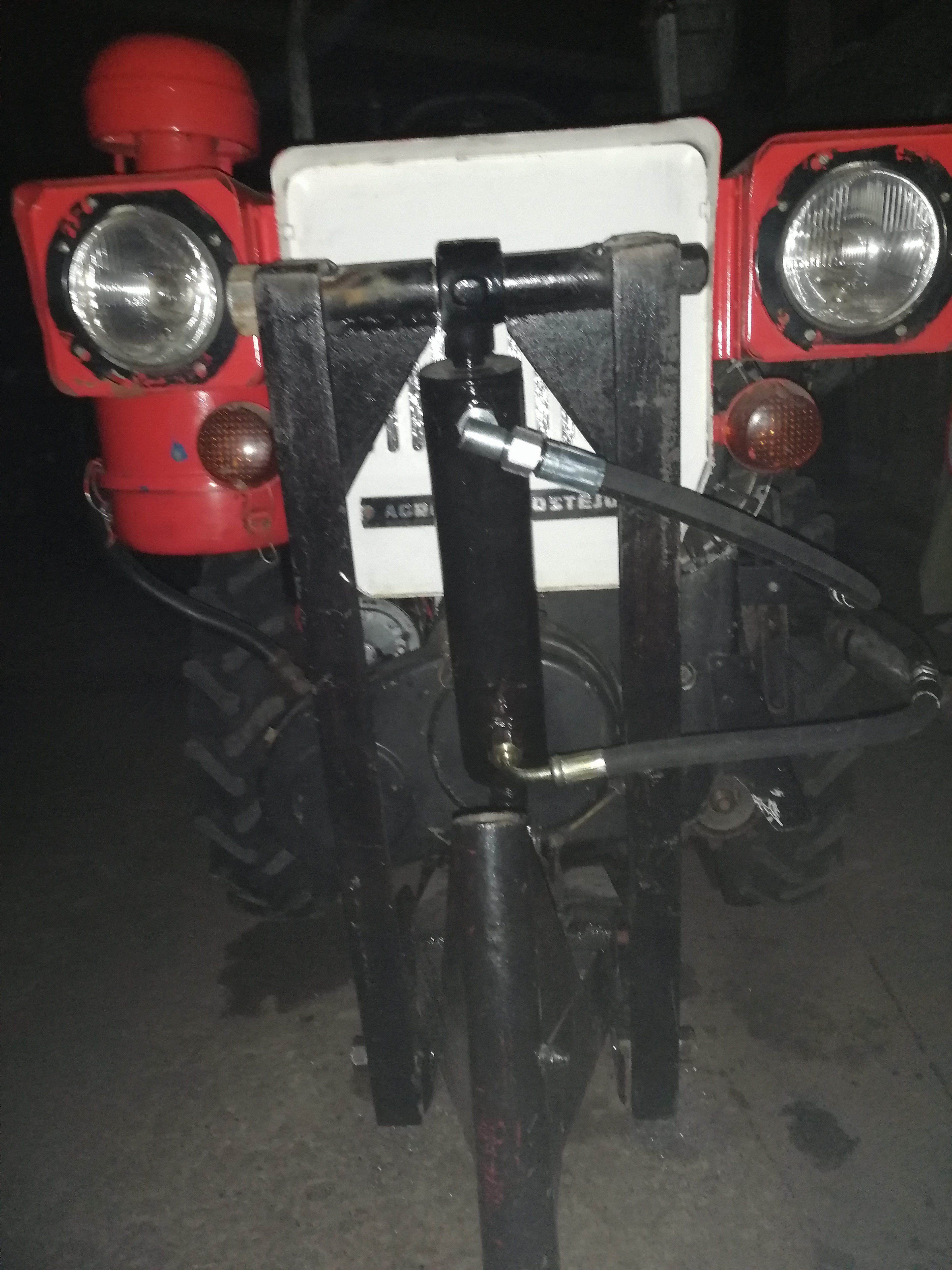

при длине пальца 320мм и диаметре 25мм, если г.ц. стоит посередине ( а иначе будет корежить стрелу при нагрузке) - палец будет деформироваться. можно его усилить втулками (на фото трубки) и пластинами
У меня именно так и сделано
у меня это уже записано . Но наверное на стреле будут большие нагрузки? Почитал, много углерода переходит в шов, крупнозернистая структура и пр.. А так заманчиво, много старых подшипников. Но мне всё равно проще пластину потверже подобрать, приварить и заодно просверлить. А втулки у меня поведёт точно . А так вспомнил что есть пальцы у меня типа камазовских, можно и их нарезать на втулки, если отверстие подойдёт.
,
а иначе будет корежить стрелу при нагрузке
ну вот, это в любом случае? А я посмотрел ставят так и тоже думал такой вариант проработать. ГЦ подъёма с края, а посередине маятник повторителя. Ну и вся эта конструкция будет не только с краёв закреплена, но и будут промежуточные проушины и втулки между ними.
Но наверное на стреле будут большие нагрузки?
Не думаю, что будут больше чем у меня. Не счесть, сколько раз я нарывался на камни, трактор глох, скручивало верхний вал навески, а обоймам хоть бы что.
Почитал, много углерода переходит в шов, крупнозернистая структура и пр.. А так заманчиво, много старых подшипников.
Сварка подшипниковой стали заметно отличается от обычной, но особых сложностей не испытал, а сколько там углерода уходит в шов и какая структура получается даже не задавался вопросом, да и отпустить обоймы можно. Возможно при постоянных вибрационных нагрузках
это и скажется, но на стреле таких нагрузок не будет. В общем, я считаю, что обоймы применять можно, ну а там уж как удобнее.
А втулки у меня поведёт точно
Да, немного уменьшается в диаметре, но дрель со сверлом и намотанной на него наждачкой проблему решает.
Отредактировано Александр 61 (10 января, 2022г. 21:07:54)
Уважаемые! Подскажите насчёт джойсика.
У меня китайский распределитель 3P40F-OT/K16/K16 (аналог 03Р40-1АK16K16 GkZ1) с двумя плавающими.
Если поставить джойсик на две секции(плавающую и без)подъём стрелы и выворот ковша, тогда можно обойтись без повторителя? Насколько это удобно? (работа не частая и неспешная)
Где-то читал. Что если секции на ГЦ связаны, то одновременно две операции выполнять не получится?
03Р40-1АK16K16 первый"0" обозначает общий обратный клапан? Значит все секции связаны?
Отредактировано Toltolich (14 января, 2022г. 17:45:01)
Где-то читал. Что если секции на ГЦ связаны, то одновременно две операции выполнять не получится?
У меня болгарский 3Р40 не хочет работать синхронно разными секциями. Корпус то общий, давление в нём одинаковое. При включении двух секций одновременно работает та, где меньше нагрузка. Более того, та секция, где нагрузка больше может перепустить масло в обратную сторону.
То есть я поднимаю стрелу и решил одновременно откорректировать положение ковша. В итоге ковш корректируется, а стрела немного падает, хотя рычаг секции стрелы стоит на подъём.
работает та, где меньше нагрузка
Спасибо. А то я сомневался, правильно ли я понял. Давно читал и не думал что мне это будет нужно. Жаль конечно, получается преимущество джойсика, в этом случае, только что меньше рычагов и повторитель ковша необходим. Но наверное возможно и одной рукой двумя рычагами оперировать. Надо попробовать .
Отредактировано Toltolich (15 января, 2022г. 18:19:35)
Приветствую всех!

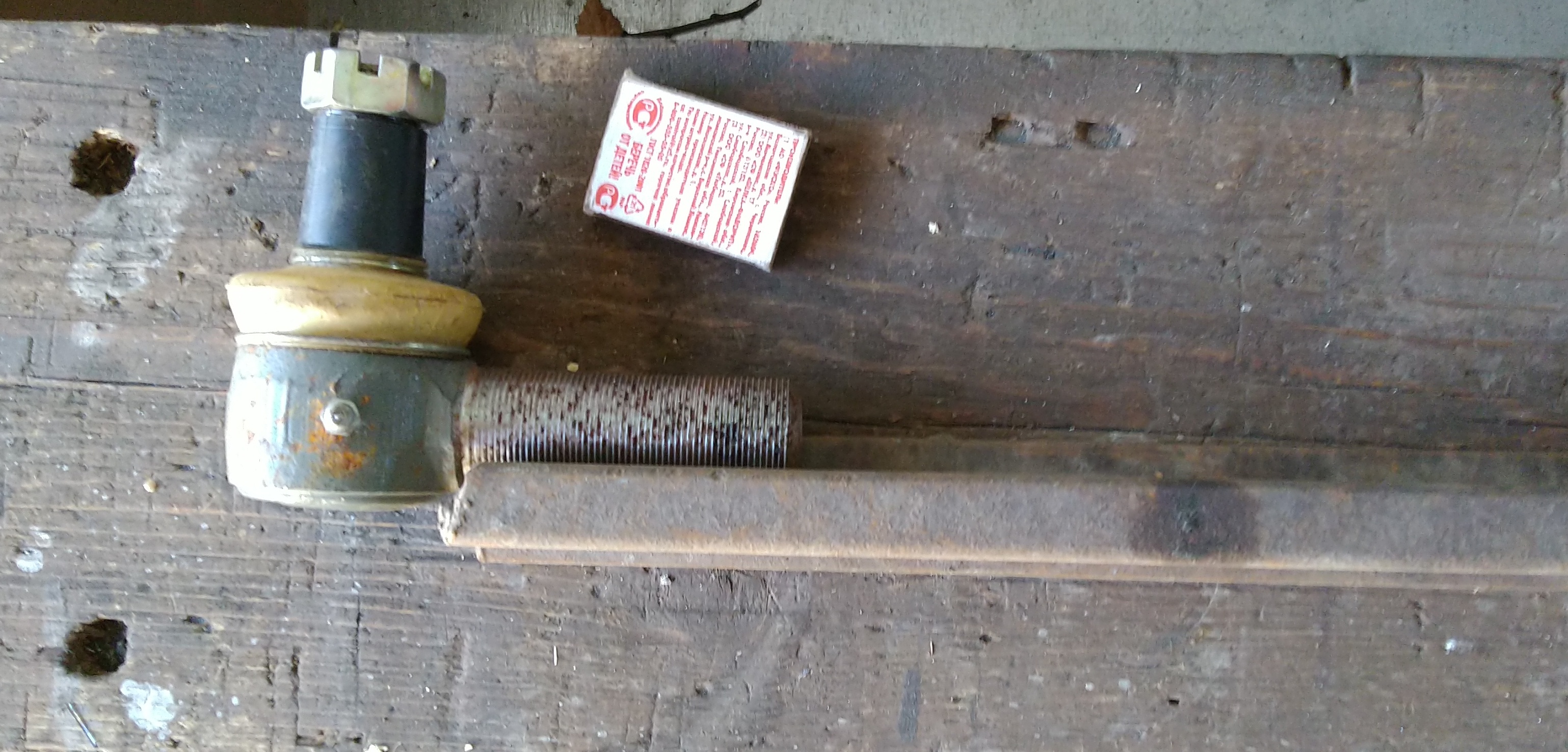

Братишка "спас" на металлоприёмке с десяток новых рулевых наконечников. Теперь думаю куда их можно применить. Видел заднюю навеску на наконечниках. Планирую тоже, для навески, нижние рычаги сделать с монорельса, приварив с двух сторон наконечники. Вообще, применение их в таком качестве это норм?
применение их в таком качестве это норм?
применимо, если есть возможность изготовить конические отверстия. приваривать наконечники к рычагам в разобранном виде!
нижние рычаги сделать с монорельса, приварив с двух сторон наконечники.
Я бы к монорельсу приварил резьбовую муфту, а наконечники вкрутил с контргайкой - заменить наконечник будет легче, тем более, что их у Вас много.
если есть возможность изготовить конические отверстия
ну наверное в данном случае большой точности не нужно? Сверлами ступенькой рассверлю и напильником доработаю.
приварил резьбовую муфту
Да я тоже всегда за резьбы , но материал, токарные работы. Сбоку приваривать, громоздкий узел будет, а в стык сложно для меня. А в рельсе вырежу паз и будет крепко, да и на мой век этого наконечника хватит.

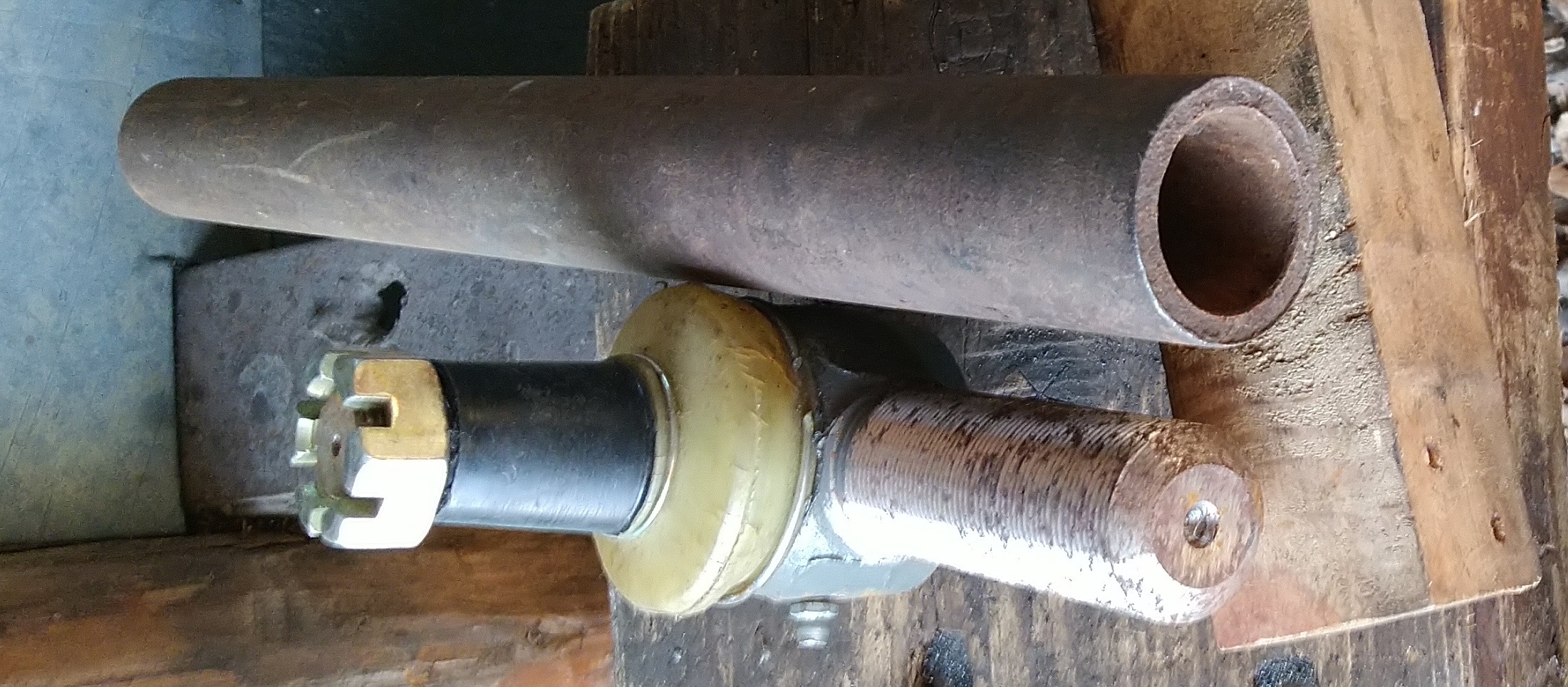

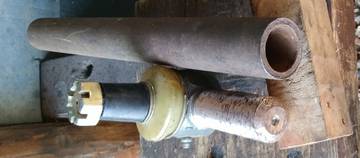

А может и трубы толстостенной в качестве рычага будет достаточно? Наружный ф38, внутренний ф28. Прямо в ней резьбу нарезать М30x1,5(или 1,25 ещё точно не мерил). Это был бы самый простой вариант.
Отредактировано Toltolich (21 января, 2022г. 10:49:33)
на мой век этого наконечника хватит.
Фото обманчиво. Мне показалось, что рулевой наконечник с какой-нибудь легковушки.
А может и трубы толстостенной в качестве рычага будет достаточно? Наружный ф38, внутренний ф28. Прямо в ней резьбу нарезать М30x1,5(или 1,25 ещё точно не мерил).
Трубы вполне достаточно будет, резьба будет не полная, но при таком диаметре, я думаю, тоже выдержит. Можно для гарантии поставить пару заклепок, тогда при необходимости их можно будет высверлить и узел получится разборным.
резьба будет не полная,

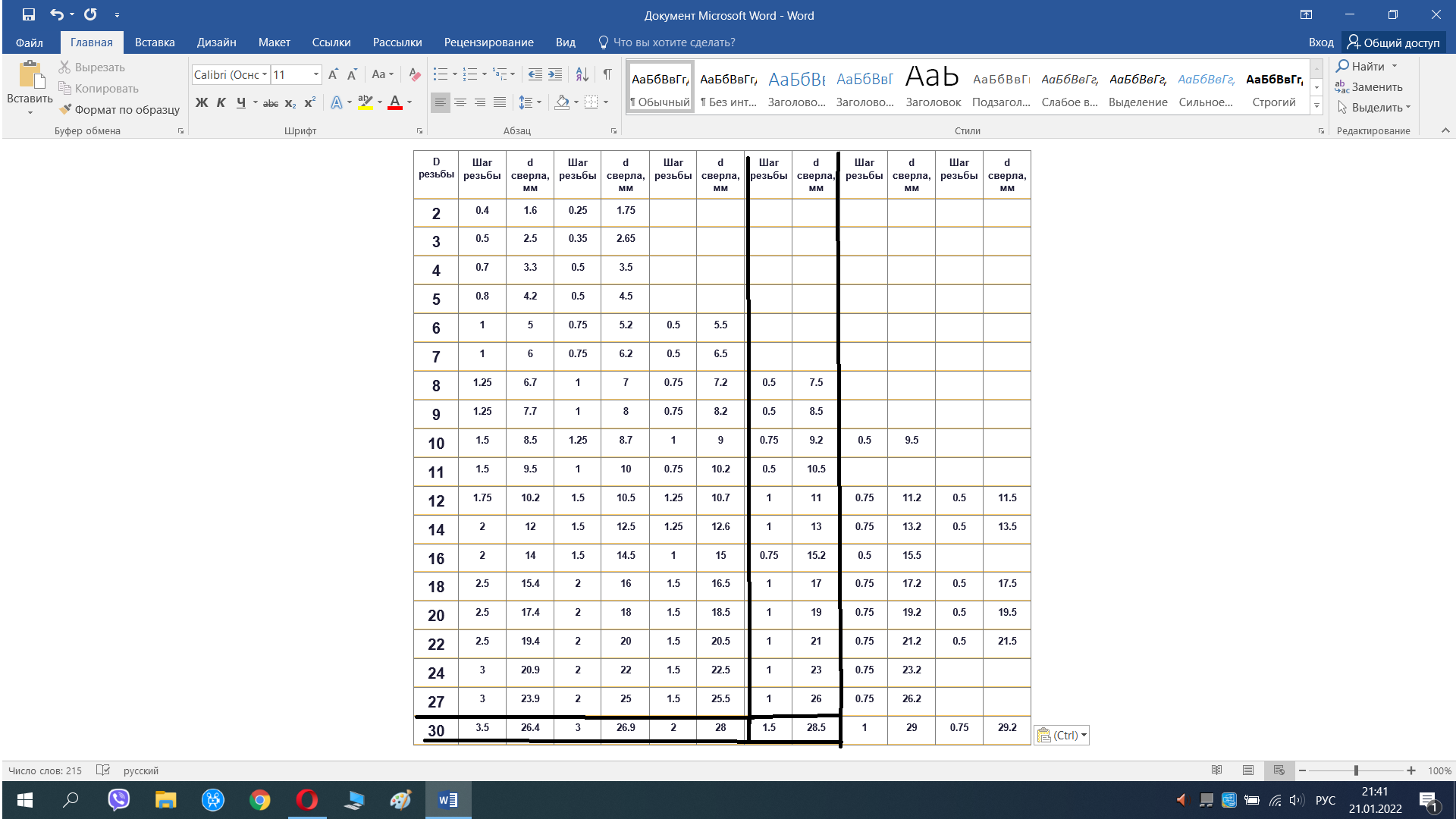

резьба будет полная, надо будет расточить предварительно отверстие до 28,5мм.
Сверлами ступенькой рассверлю и напильником доработаю.
если после этого есть возможность деталь с отверстием нагреть, и таким же коническим пальцем при помощи кувалды довести отверстие до совершенства
Фото обманчиво. Мне показалось, что рулевой наконечник с какой-нибудь легковушки.
это рулевые наконечники судя по резьбе с "белоруса"
