Всем Доброго времени суток.
Вот наконец-то появилось время для изготовления торцовки.

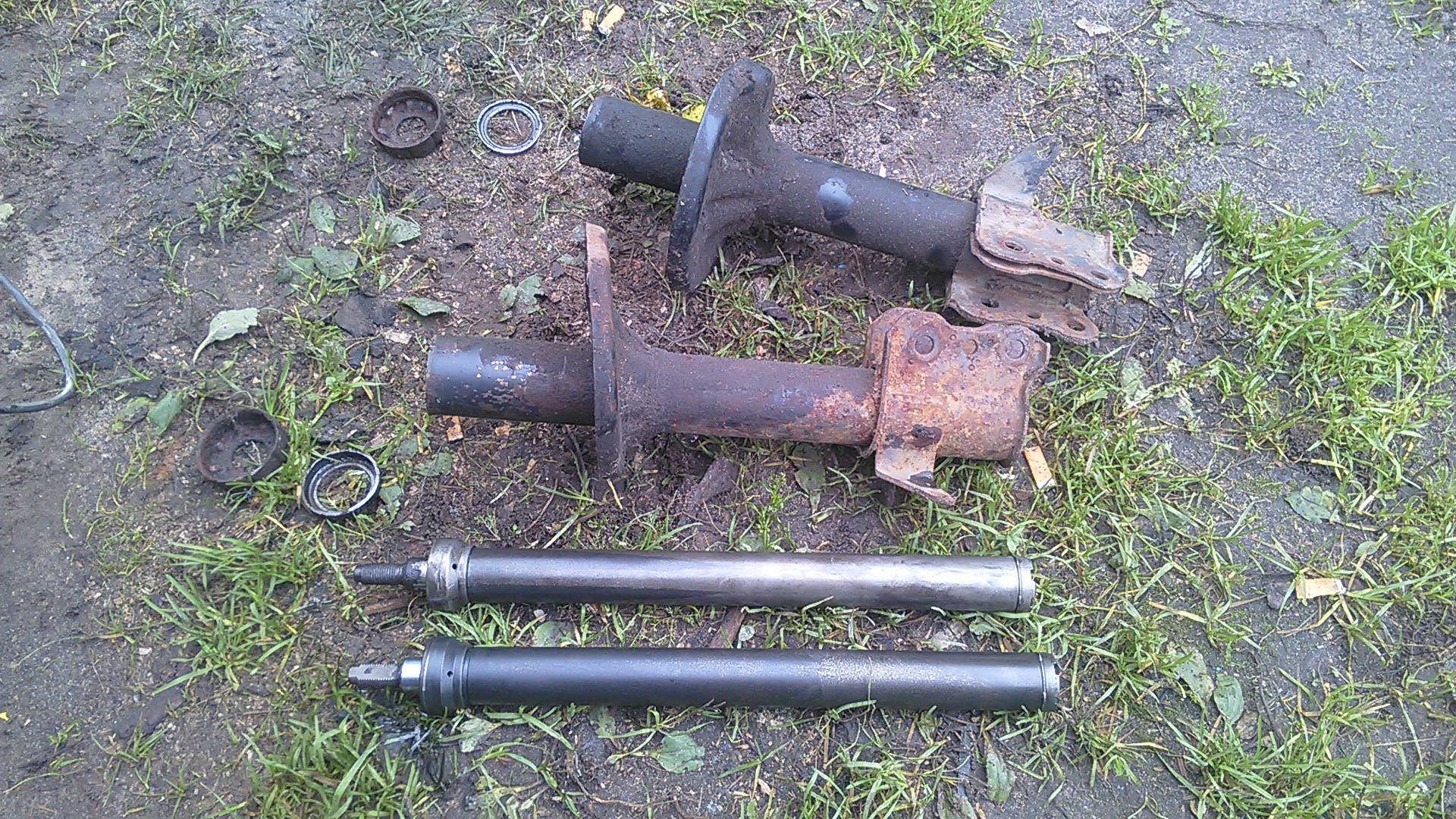

Разобрал старые стойки

https://forumupload.ru/uploads/000b/0b/c7/3452/t824079.jpg

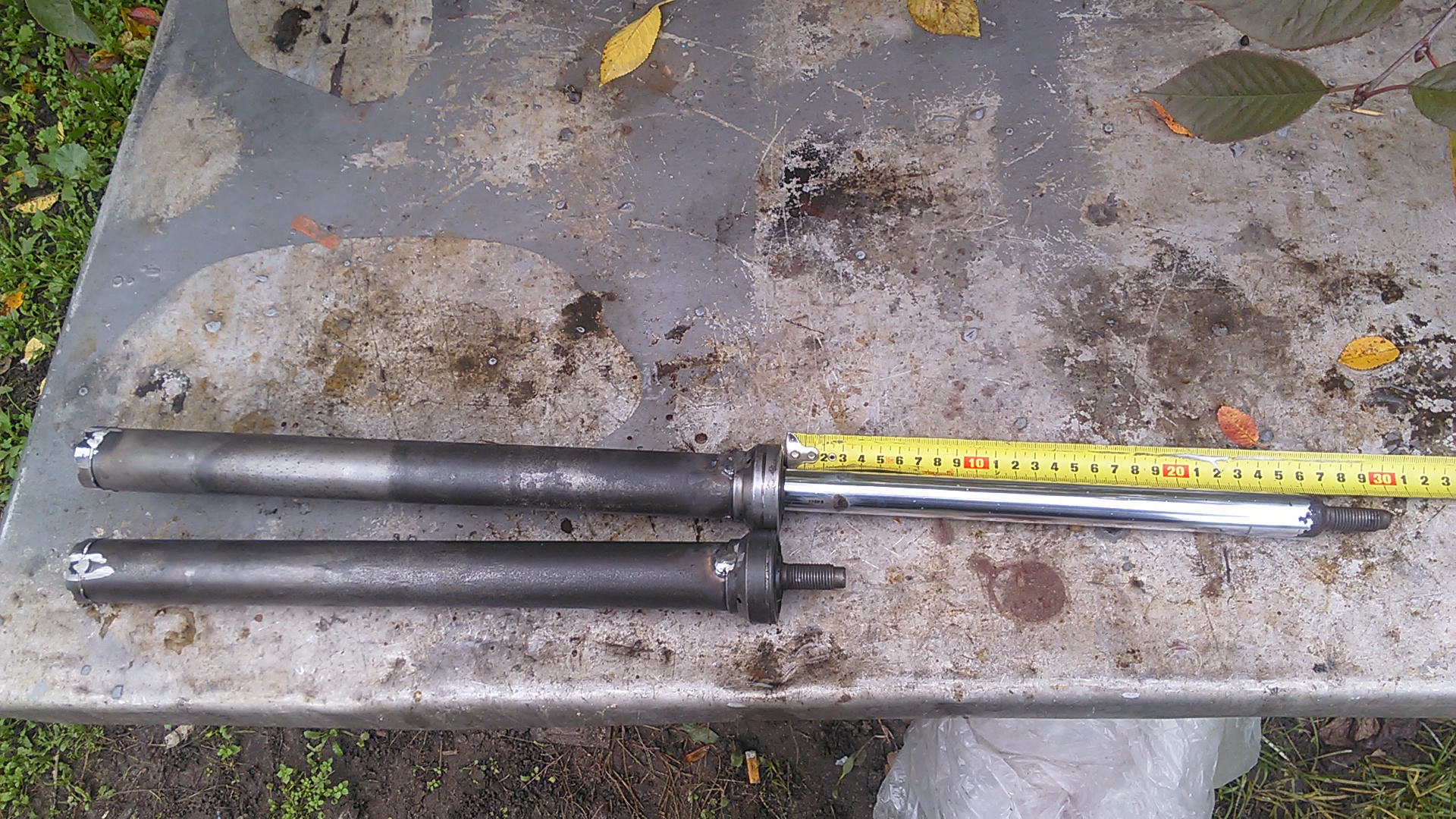

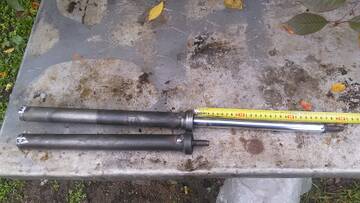

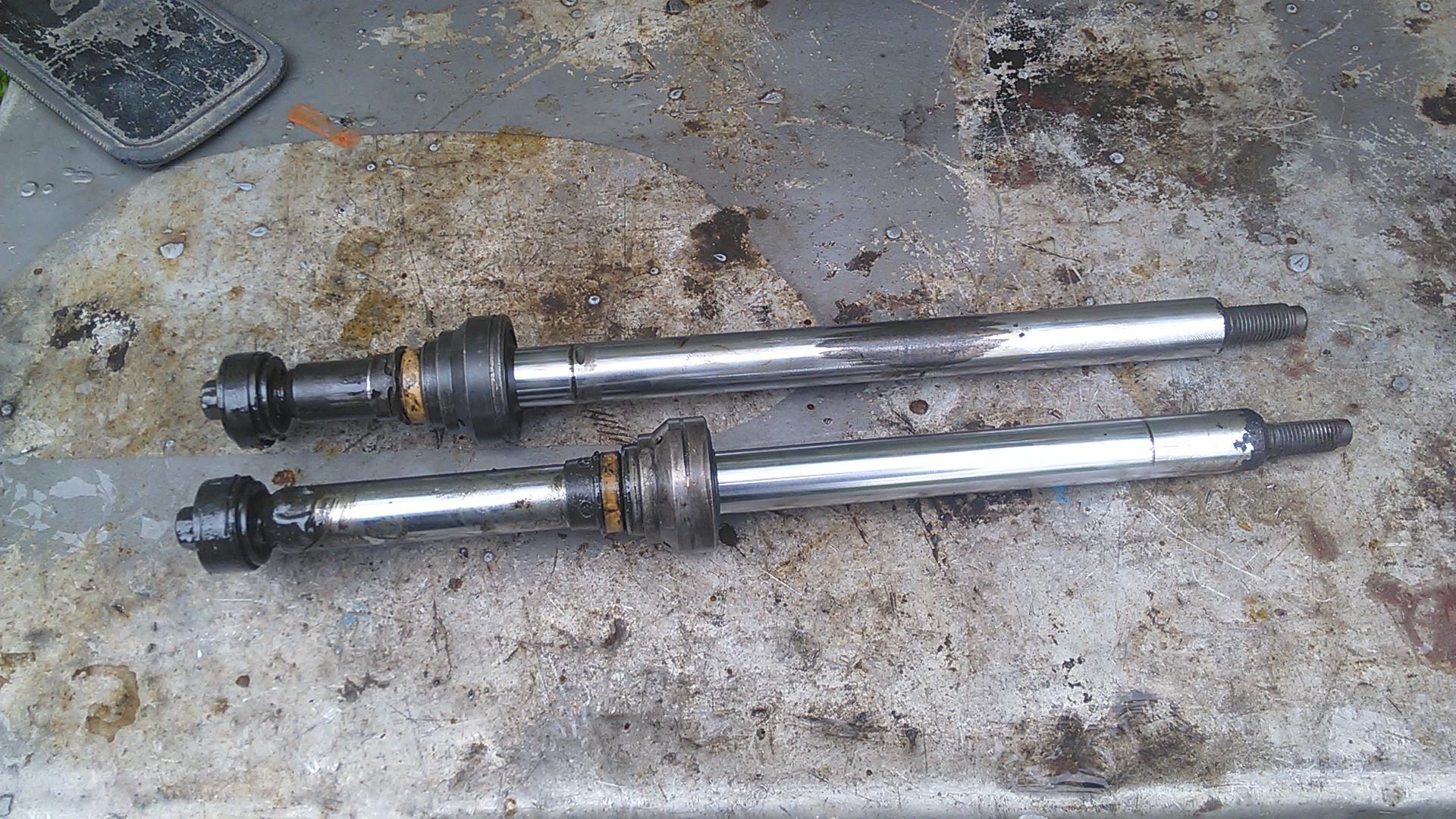

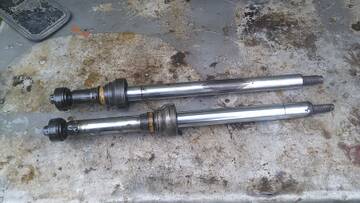

Увеличил ход штоков на 70 мм

https://forumupload.ru/uploads/000b/0b/c7/3452/t515676.jpg

https://forumupload.ru/uploads/000b/0b/c7/3452/t498321.jpg

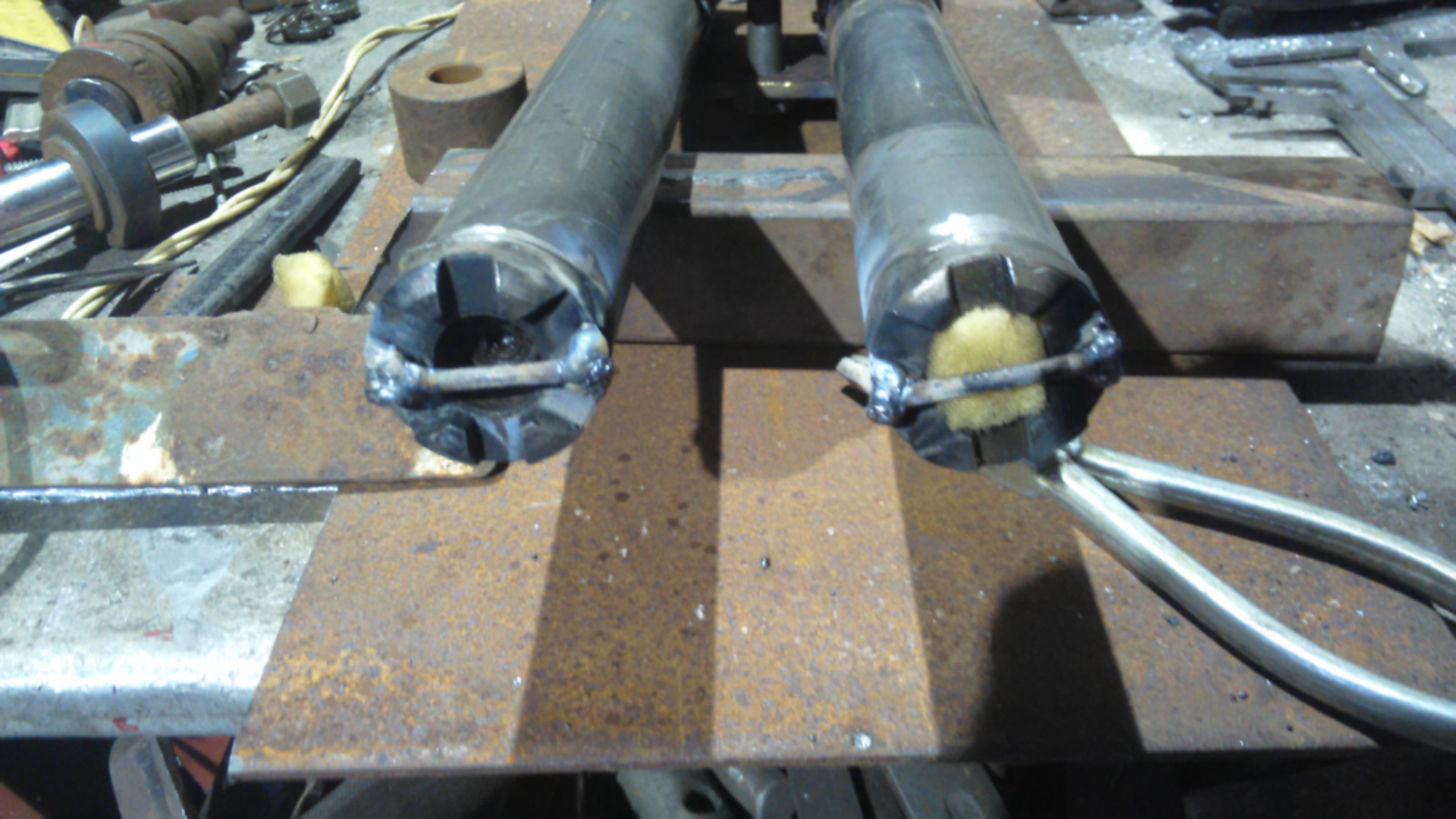

Вытащил клапана и защитил отверстия от попадания мусора поролоном

https://forumupload.ru/uploads/000b/0b/c7/3452/t435652.jpg

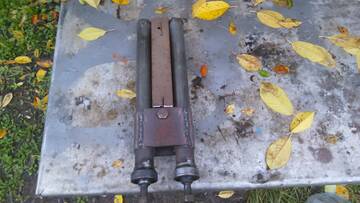

С помощью двух труб и пластин соединил две стойки в одну конструкцию

https://forumupload.ru/uploads/000b/0b/c7/3452/t427920.jpg

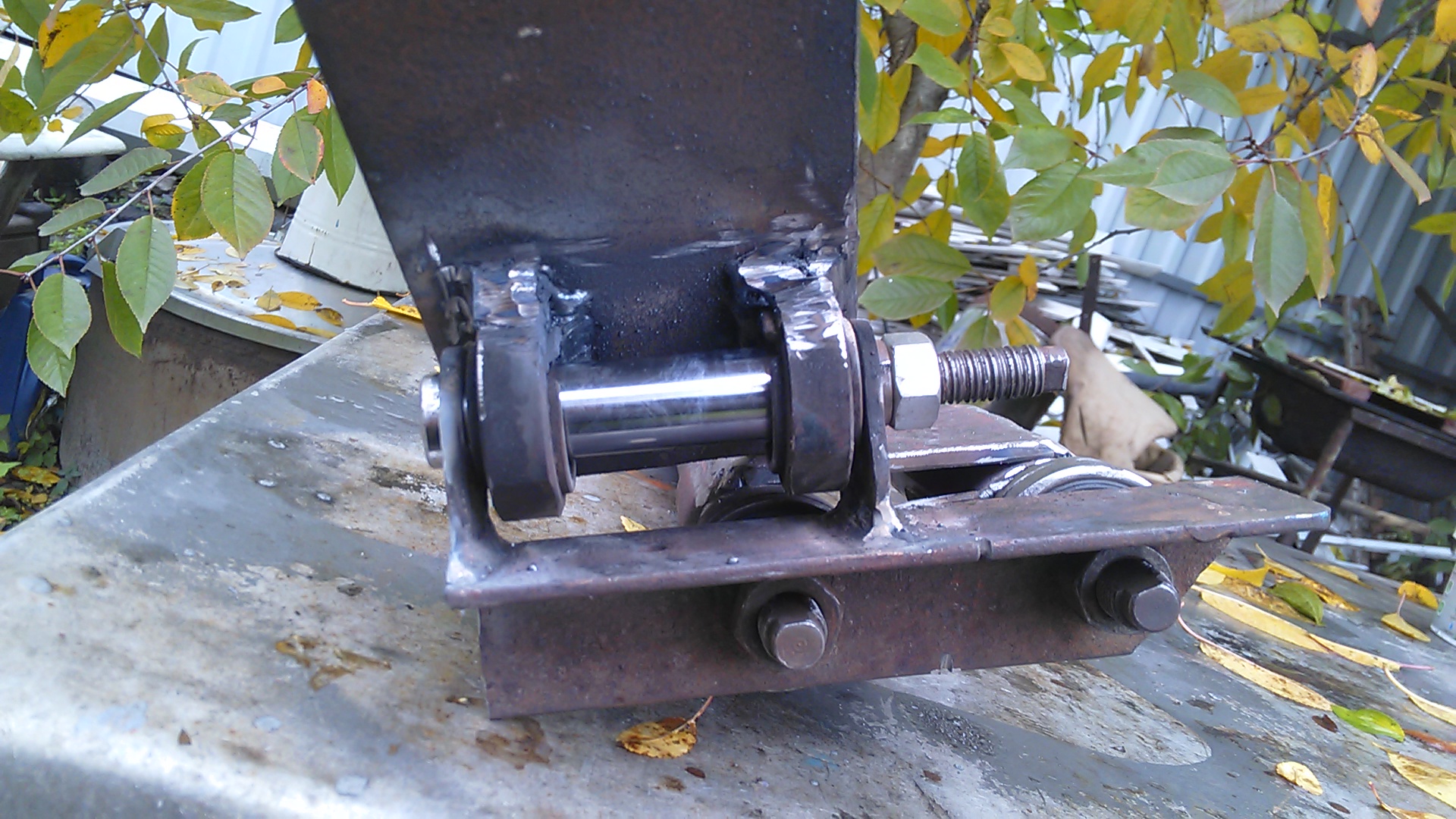

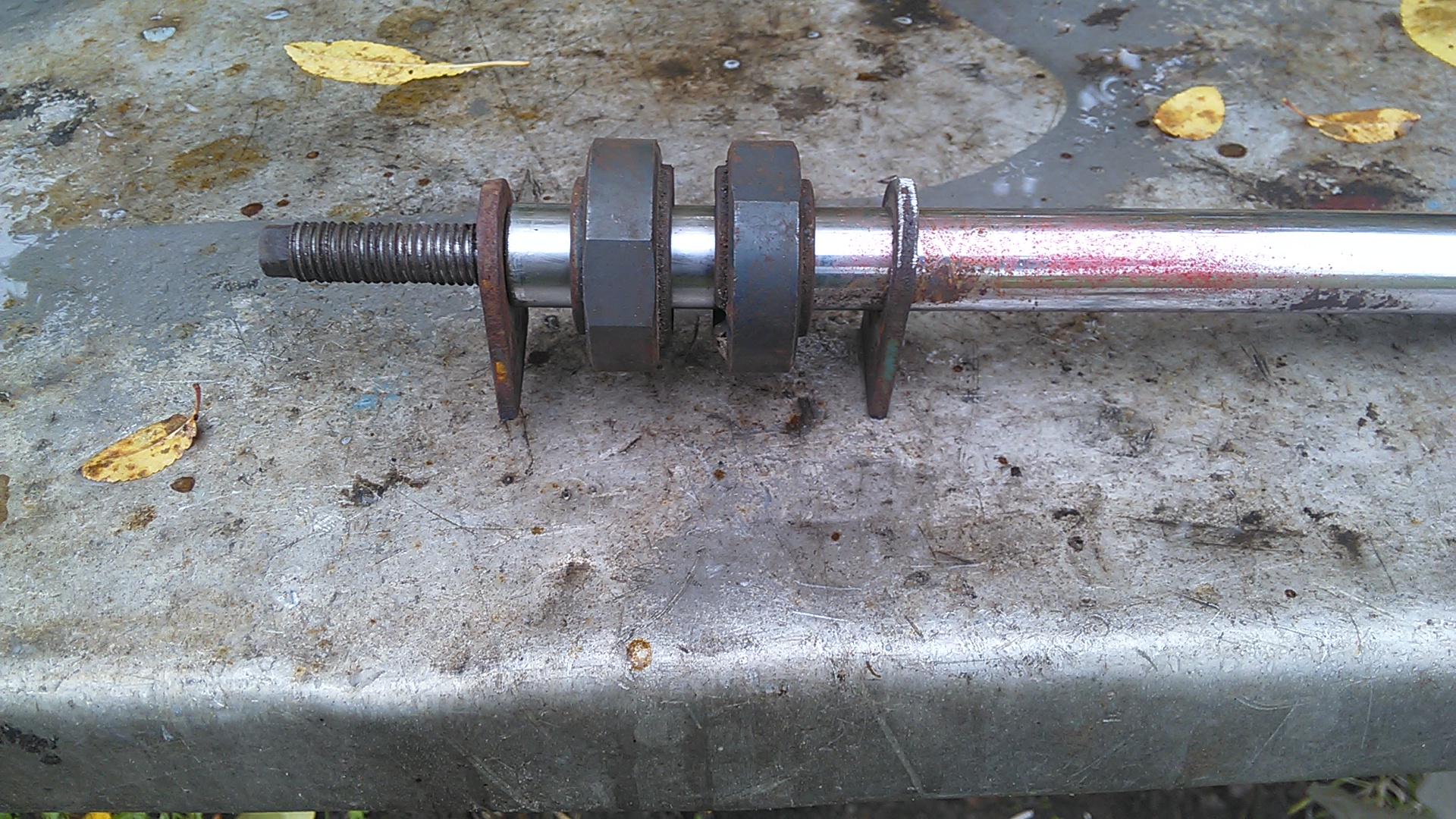

Из ранее разобранных штоков таких-же стоек валялись направляющие и шток. Из этих элементов соорудил узел поворота

https://forumupload.ru/uploads/000b/0b/c7/3452/t484176.jpg

https://forumupload.ru/uploads/000b/0b/c7/3452/t52230.jpg

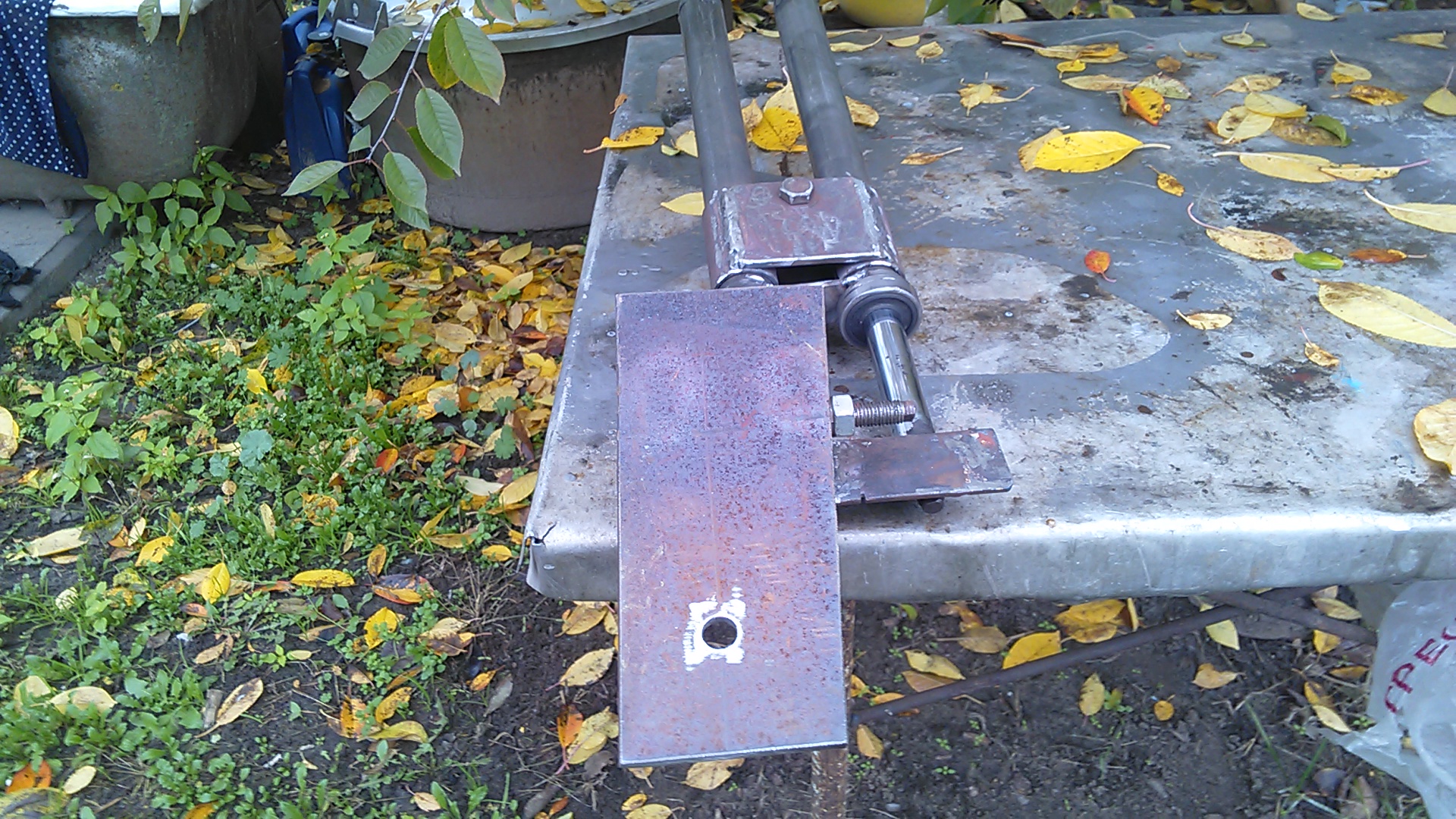

Прикрепил пластину крепления болгарки

https://forumupload.ru/uploads/000b/0b/c7/3452/t424944.jpg

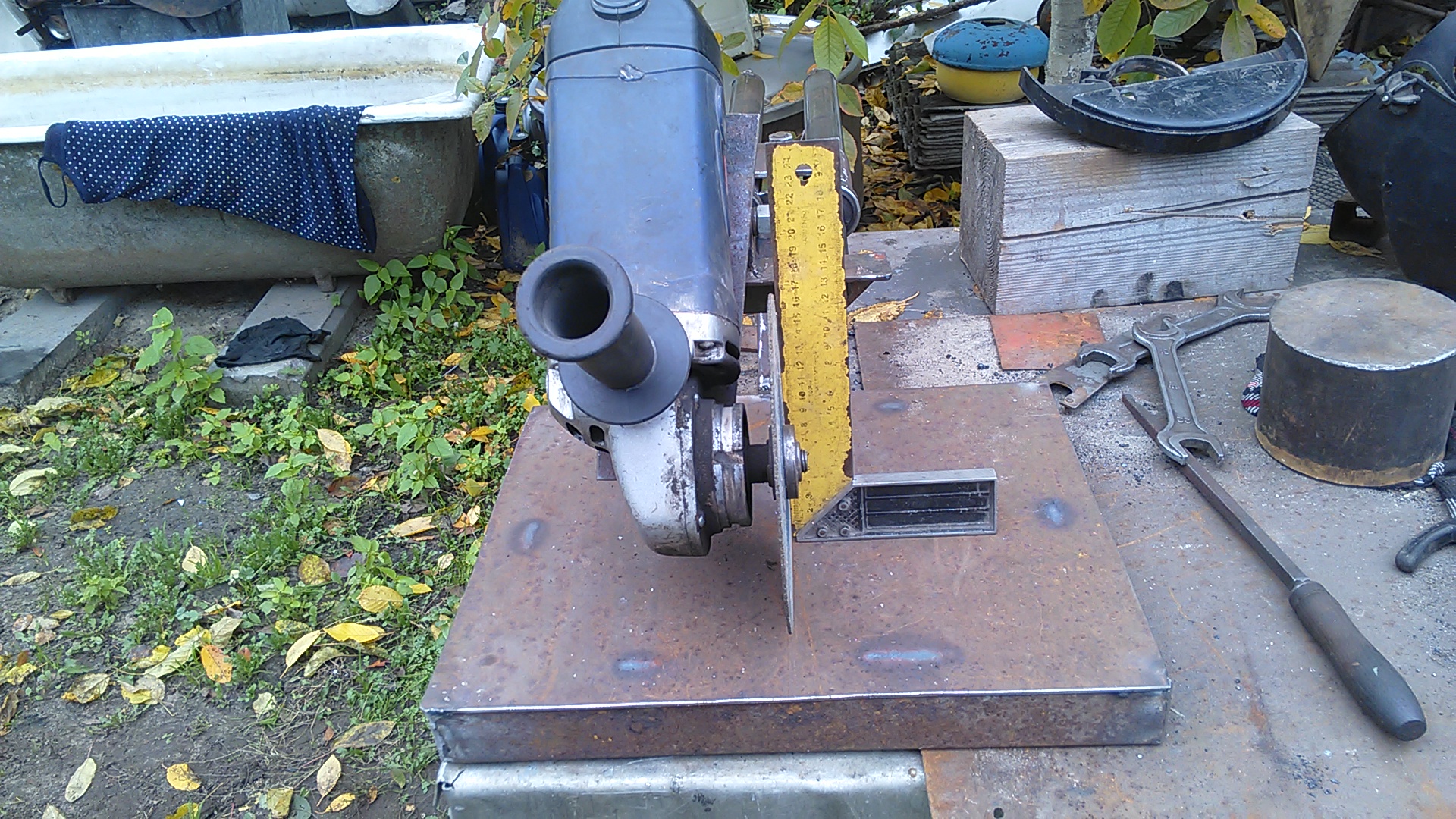

Прикрепил болгарку

https://forumupload.ru/uploads/000b/0b/c7/3452/t175860.jpg

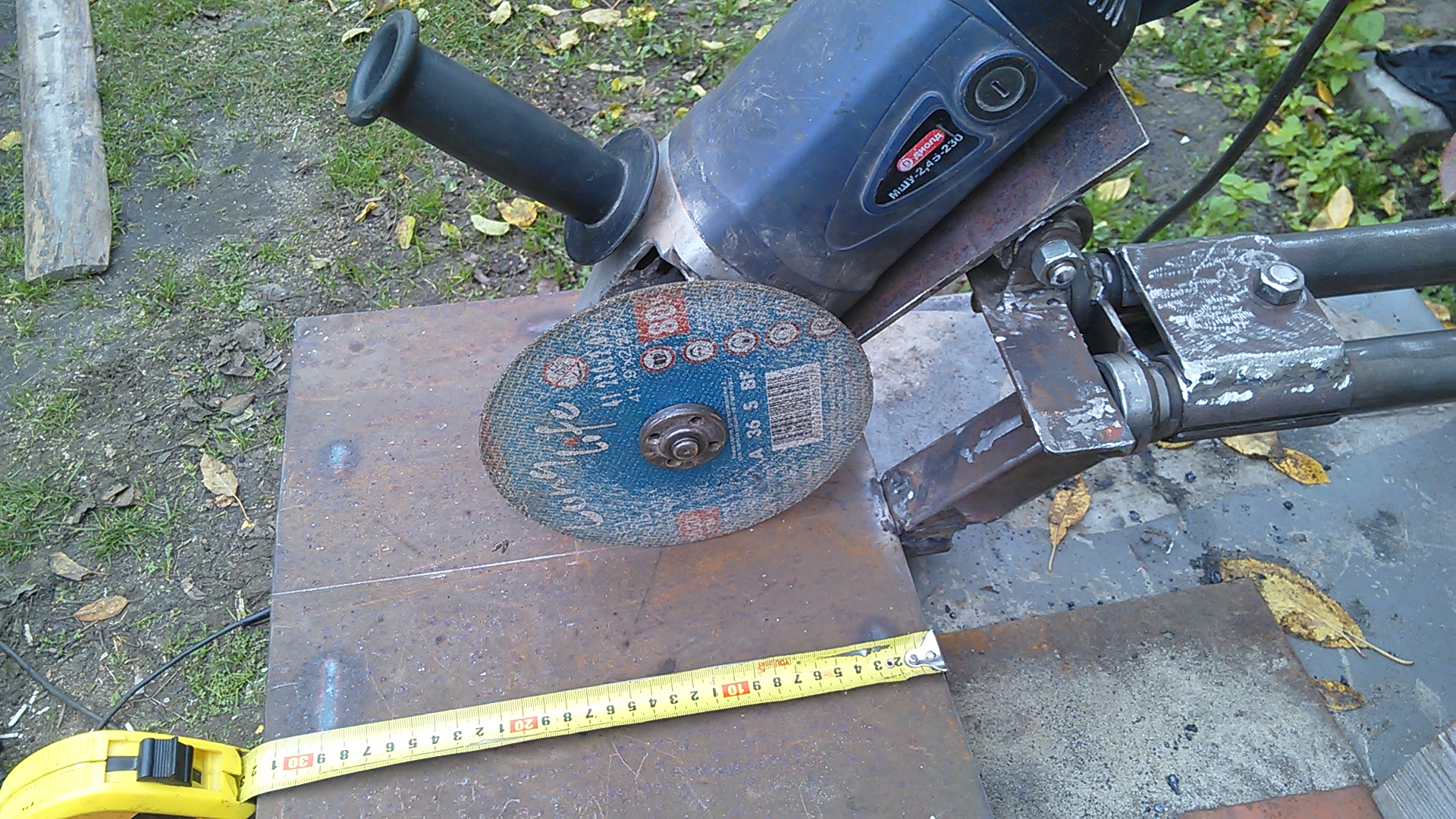

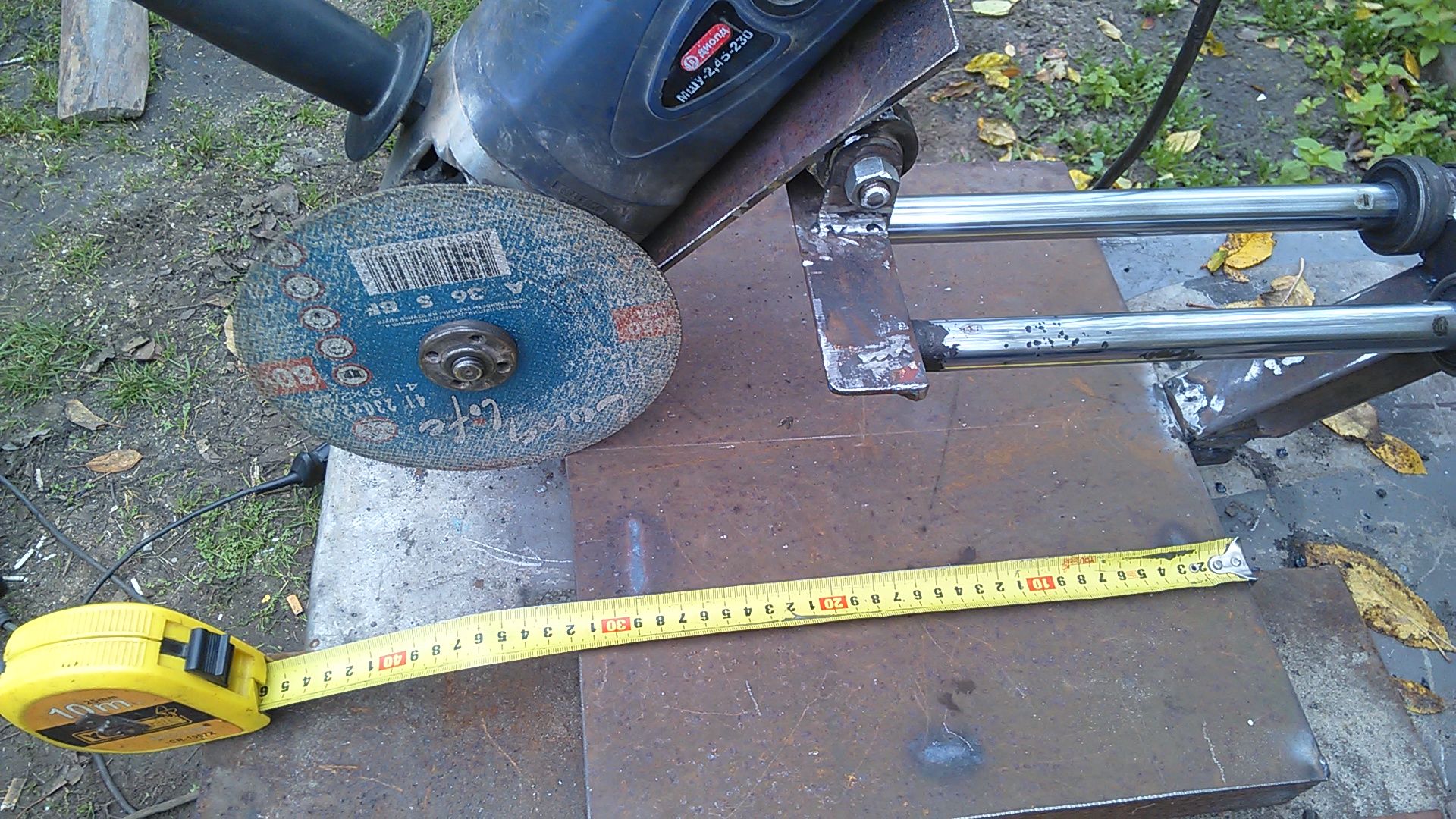

Вот такой ход получился

https://forumupload.ru/uploads/000b/0b/c7/3452/t944322.jpg

https://forumupload.ru/uploads/000b/0b/c7/3452/t209745.jpg

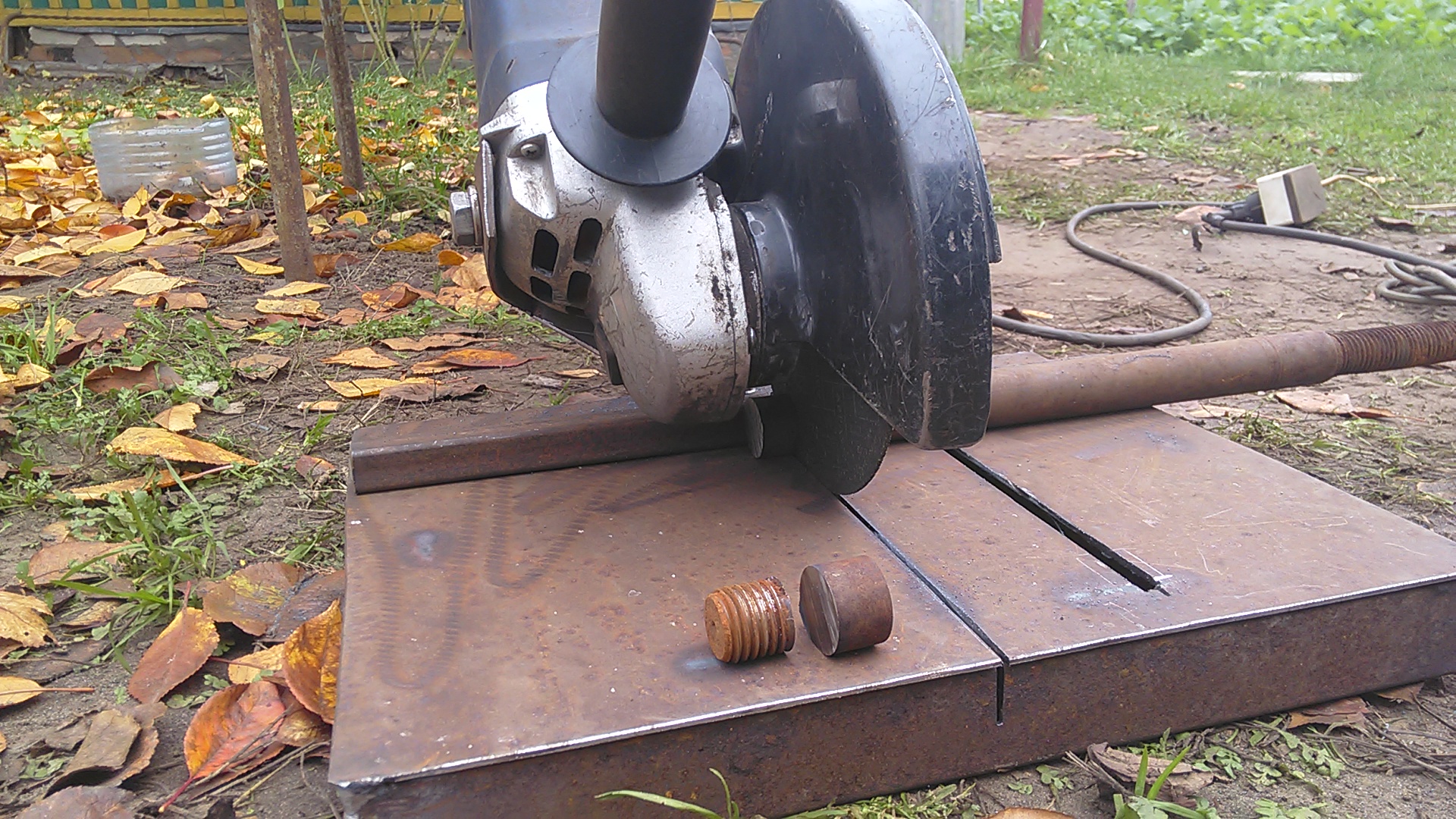

Для изготовления эксцентрика прижимной планки нужны были пятаки. Отрезал из прута диаметром 30 мм.

https://forumupload.ru/uploads/000b/0b/c7/3452/t681599.jpg

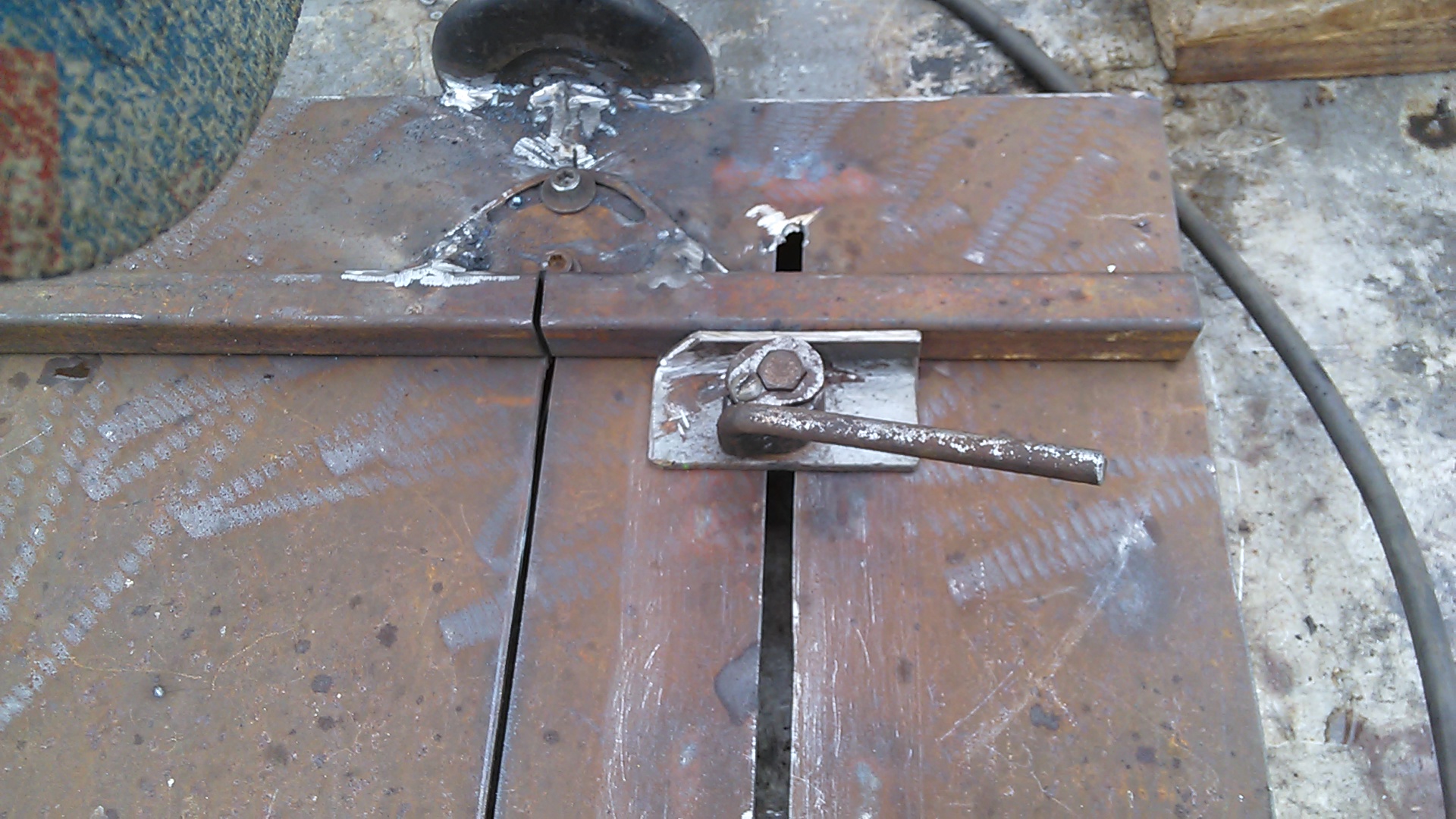

Вот такая получилась быстрозажимная планка

https://forumupload.ru/uploads/000b/0b/c7/3452/t683287.jpg

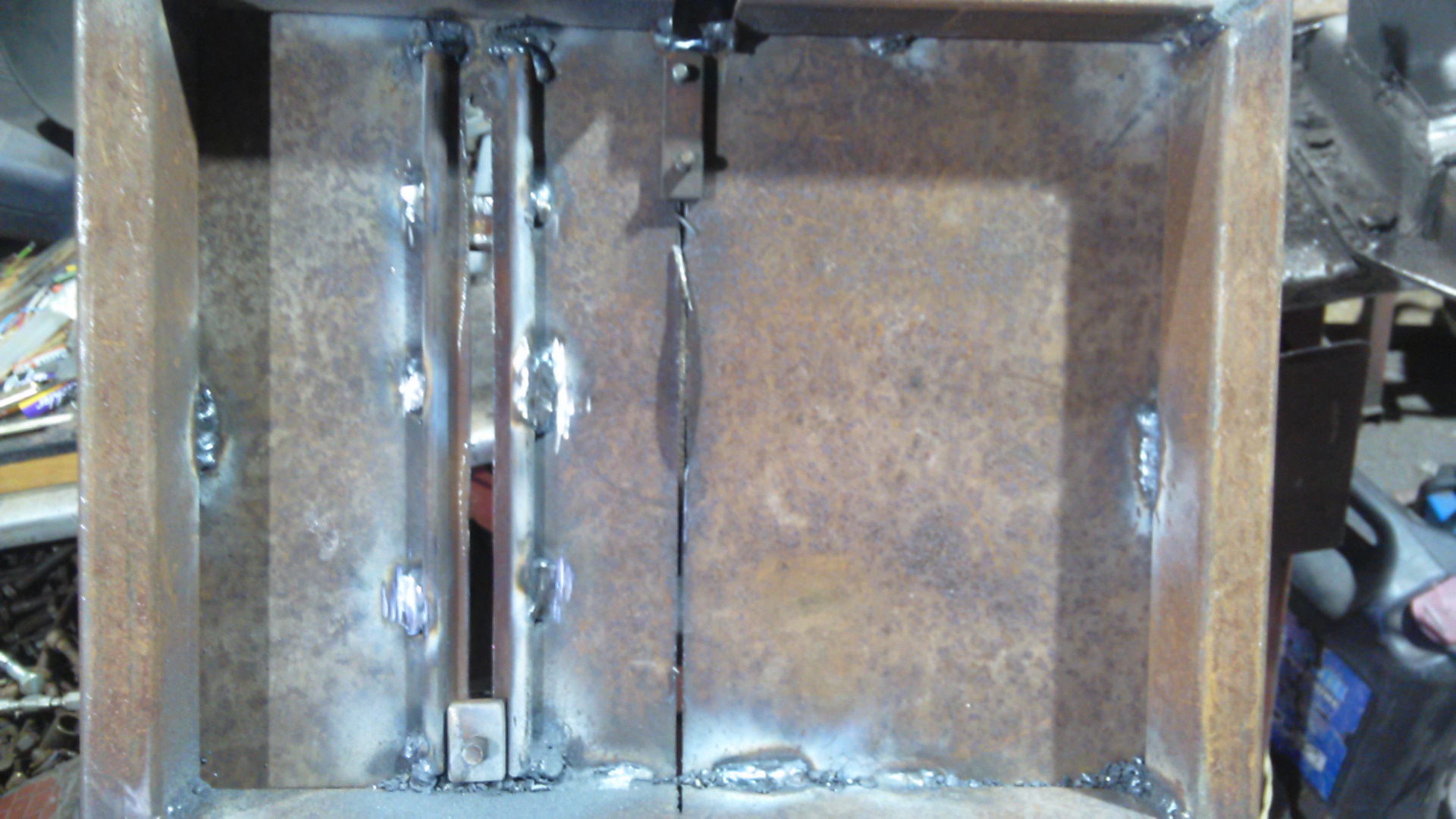

Её крепление с низу

https://forumupload.ru/uploads/000b/0b/c7/3452/t25372.jpg

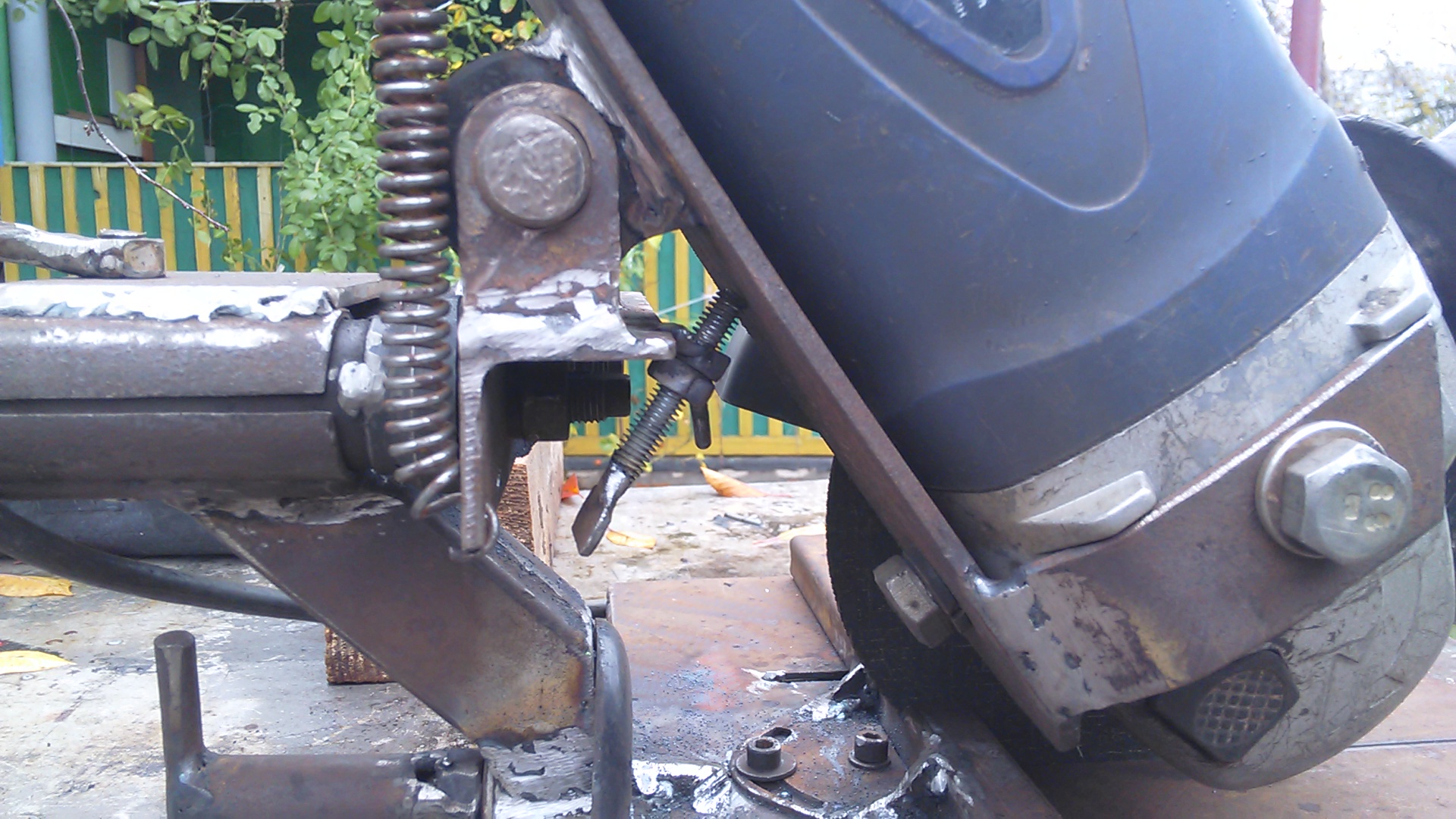

Установил обратную пружину и ограничитель глубины реза

https://forumupload.ru/uploads/000b/0b/c7/3452/t423198.jpg

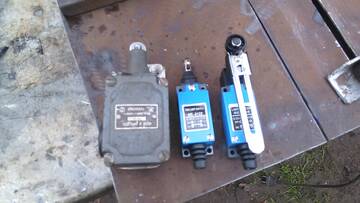

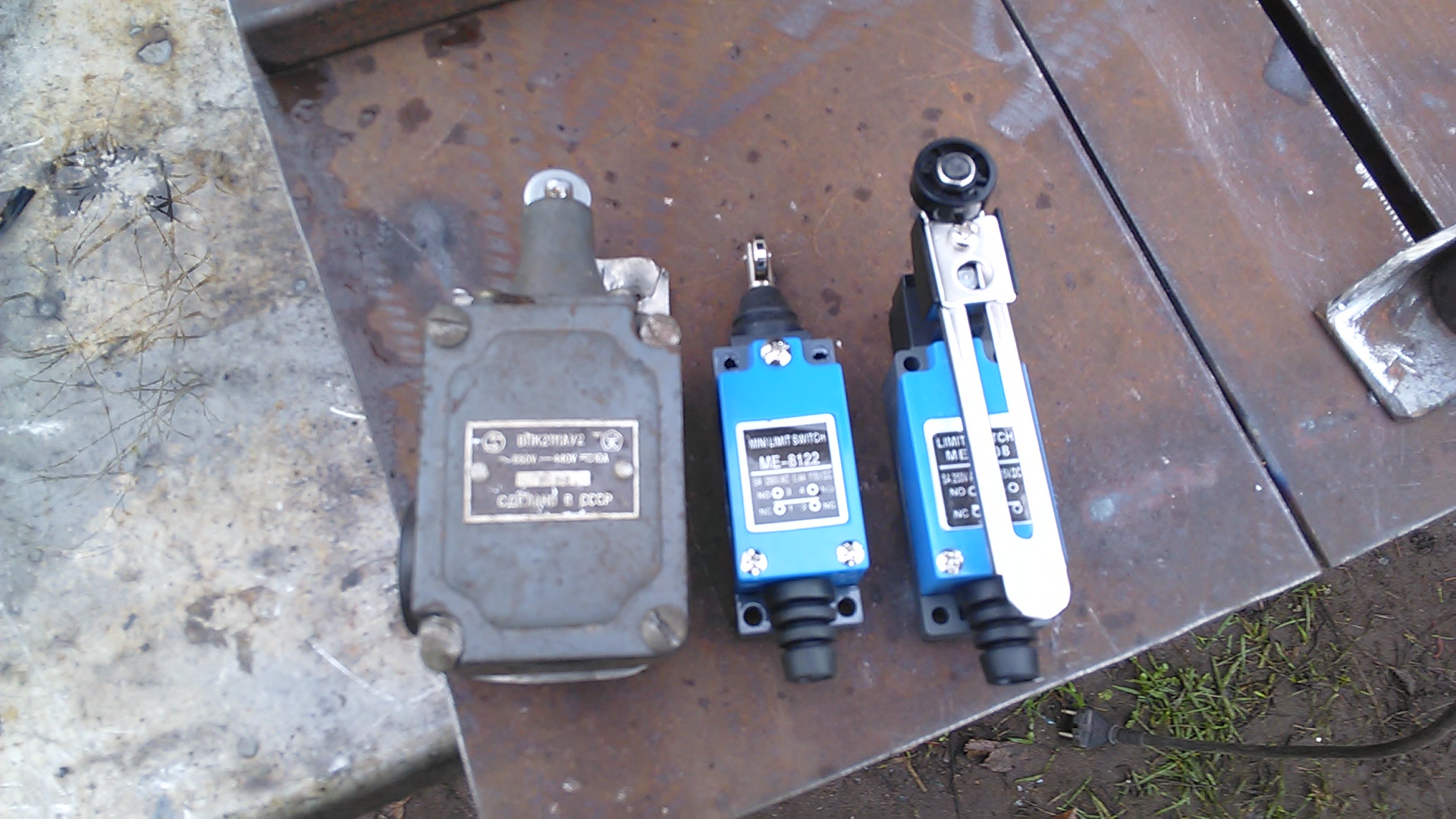

В качестве ограничителя высоты подъёма хочу использовать концевик. Он будет выполнять ещё и функцию включения. Есть вот такие устройства

https://forumupload.ru/uploads/000b/0b/c7/3452/t637827.jpg

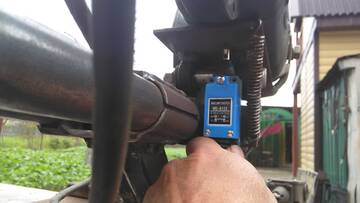

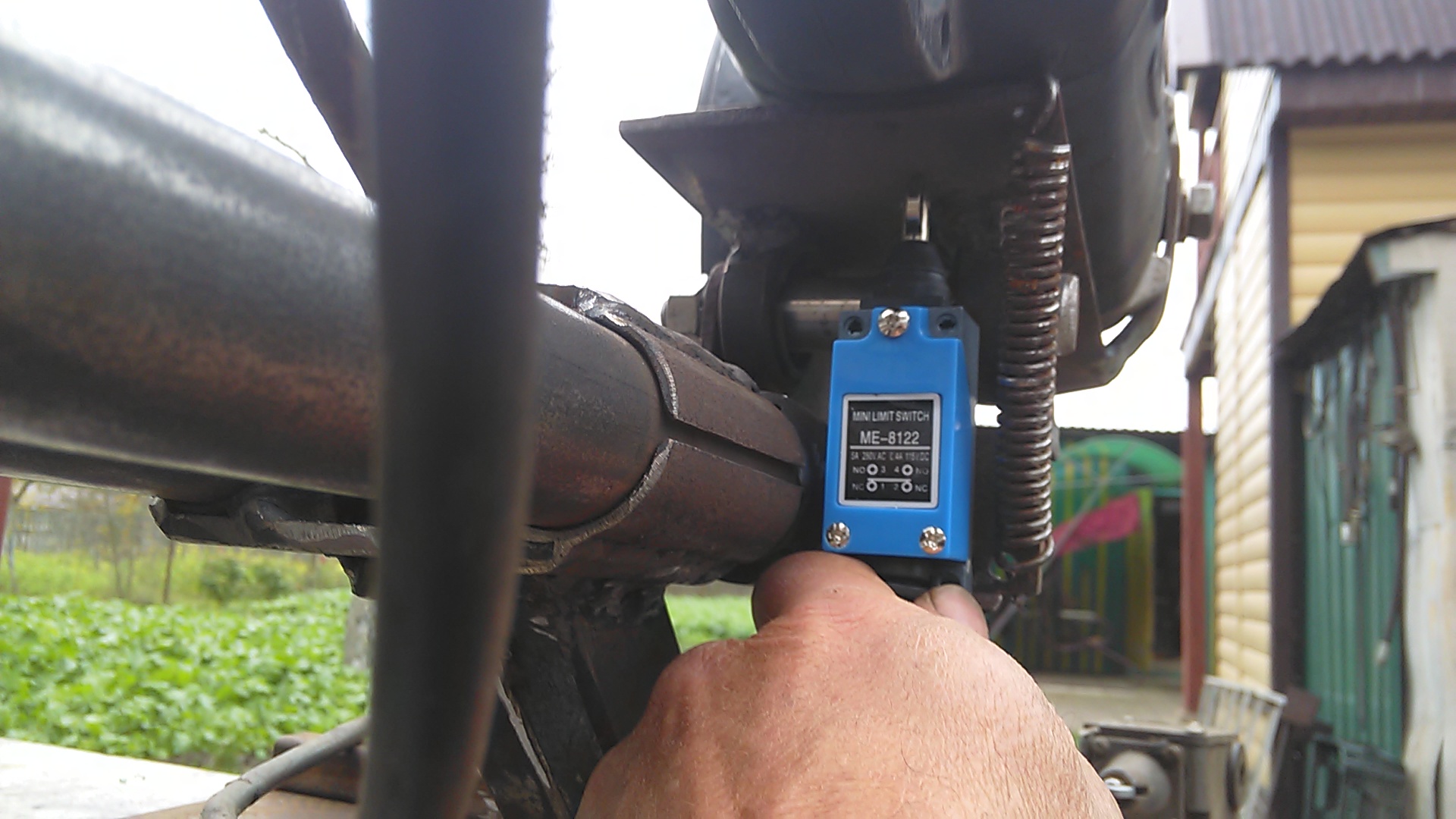

Синий очень хорошо вписывается в конструкцию

https://forumupload.ru/uploads/000b/0b/c7/3452/t760986.jpg

Но у него максимальный ток всего 5 А.
Вопрос: выдержит-ли он 2450 ватт???

+1

2

  • Автор: Rex86
  • Активный участник
  • Rex86
  • Откуда: Нефтеюганск
  • Зарегистрирован: 10 апреля, 2018г.
  • Приглашений: 0
  • Сообщений: 409
  • Уважение: [+25/-0]
  • Позитив: [+106/-0]
  • Пол: Мужской
  • Возраст: 59 [1964-07-27]
  • Провел на форуме:
    12 дней 1 час
  • Последний визит:
    23 января, 2022г. 20:17:13

Nikolay
Синий концевик- китайский?
Я не электрик, просто по интуиции- не выдержит он нагрузки 2,5 кВт.
Но если его подключить через магнитный пускатель работать будет нормально. Поищите пускатель с катушкой управления на 220 вольт. Концевик будет работать только на катушку, а катушка будет замыкать или размыкать контакты пускателя на любую нагрузку. Принцип реле.

0

3

  • Автор: Nikolay
  • Модератор Победитель номинации Лучший трактор-2013
  • Nikolay
  • Откуда: Беларусь.Гомель
  • Зарегистрирован: 9 ноября, 2012г.
  • Приглашений: 0
  • Сообщений: 3533
  • Уважение: [+269/-1]
  • Позитив: [+535/-0]
  • Пол: Мужской
  • Возраст: 59 [1965-05-17]
  • Провел на форуме:
    3 месяца 9 дней
  • Последний визит:
    12 мая, 2024г. 08:16:33
Rex86 написал(а):

Синий концевик- китайский?

Да.

Rex86 написал(а):

Но если его подключить через магнитный пускатель работать будет нормально.

Не вариант. :no:  Тарцовка мобильная, да и с наклоном от вертикали в стороны. Пускатель некуда крепить.
Придётся переделывать возвратную пружину и ставить советский концевик. Он на 10 ампер. Должен выдержать. :yep:

0

4

  • Автор: Rex86
  • Активный участник
  • Rex86
  • Откуда: Нефтеюганск
  • Зарегистрирован: 10 апреля, 2018г.
  • Приглашений: 0
  • Сообщений: 409
  • Уважение: [+25/-0]
  • Позитив: [+106/-0]
  • Пол: Мужской
  • Возраст: 59 [1964-07-27]
  • Провел на форуме:
    12 дней 1 час
  • Последний визит:
    23 января, 2022г. 20:17:13
Nikolay написал(а):

Да.

Не вариант.   Тарцовка мобильная, да и с наклоном от вертикали в стороны. Пускатель некуда крепить..

Вот сейчас не совсем понял в чём проблема.. Сделать небольшую площадку по размеру пускателя, закрепить её в районе неподвижной части амортизаторов и всё. От концевика к ней только 2 гибких провода. И пусть болгарка вертится как хочет.

0

5

  • Автор: Nikolay
  • Модератор Победитель номинации Лучший трактор-2013
  • Nikolay
  • Откуда: Беларусь.Гомель
  • Зарегистрирован: 9 ноября, 2012г.
  • Приглашений: 0
  • Сообщений: 3533
  • Уважение: [+269/-1]
  • Позитив: [+535/-0]
  • Пол: Мужской
  • Возраст: 59 [1965-05-17]
  • Провел на форуме:
    3 месяца 9 дней
  • Последний визит:
    12 мая, 2024г. 08:16:33
Rex86 написал(а):

Вот сейчас не совсем понял в чём проблема.

Виктор. Попробую объяснить.

Rex86 написал(а):

Сделать небольшую площадку по размеру пускателя, закрепить её в районе неподвижной части амортизаторов

В торцовке практически нет неподвижных частей. :dontknow:

На пластине крепления амортизаторов, с верху, установлен рычаг фиксатора, позволяющий увеличивать длину реза до 600 мм. Он вращается по кругу.

https://forumupload.ru/uploads/2020/11/15/68e0823edb0cdbf767f6e062f6c5c00f-prev.jpg upload image

https://forumupload.ru/uploads/2020/11/15/dfaf4caa7bc6d9bb616c11484ca8b4a4-prev.jpg upload image

З боку от стойки, из-за наклона и поворота линейки, места нет

https://forumupload.ru/uploads/2020/11/15/c107c4d810bcf1081be268f6c894ed71-prev.jpg upload image

https://forumupload.ru/uploads/2020/11/15/3dae57a2a23a99aa20eb1387ad3661a7-prev.jpg uploads

https://forumupload.ru/uploads/2020/11/15/b4b351d6e59531455d2382a70f26be09-prev.jpg upload image

Даже для розетки придётся варить пластину к поворотной площадке  болгарки

https://forumupload.ru/uploads/2020/11/15/a701a6b1c77ac6105e0534654e188cdf-prev.jpg uploads

Городить ещё один ярус над устройством  :no: - это увеличение габаритов, да и обязательно, при переноске, за что нибудь зацепишься этим ярусом. :yep:

Перенёс пружину на противоположную сторону

https://forumupload.ru/uploads/2020/11/15/73363a37ee01aa26dc8dce0d7bc0593b-prev.jpg share photo

Так как из-за смещения центра тяжести в поднятом состоянии, торцовка от небольшого толчка садилась на "попу" сделал дополнительный упоры

https://forumupload.ru/uploads/2020/11/15/8eaa36f7bde2daa14f066268cae1aed4-prev.jpg upload image

К стати: на один из этих упоров хотел установить розетку

https://forumupload.ru/uploads/2020/11/15/3e1ac1fbf199da0ef743f29946297275-prev.jpg uploads

Но вилка будет мешать повороту линейки.
Установил конструкцию на резиновые подушки

https://forumupload.ru/uploads/2020/11/15/46022923e184fbc623108b36ba8ae3f0-prev.jpg photoshop online

Установил советский концевик на 10 ампер

https://forumupload.ru/uploads/2020/11/15/39be56dc45372205641c5c9ffc9f7e30-prev.jpg upload image

Так как максимальная глубина реза 230-го диска, где-то 75-80 мм, он вписался в конструкцию вроде не плохо

https://forumupload.ru/uploads/2020/11/15/9834eadbce635b8a70aa37eee7e6daa8-prev.jpg фото ру

+1

6

  • Автор: Rex86
  • Активный участник
  • Rex86
  • Откуда: Нефтеюганск
  • Зарегистрирован: 10 апреля, 2018г.
  • Приглашений: 0
  • Сообщений: 409
  • Уважение: [+25/-0]
  • Позитив: [+106/-0]
  • Пол: Мужской
  • Возраст: 59 [1964-07-27]
  • Провел на форуме:
    12 дней 1 час
  • Последний визит:
    23 января, 2022г. 20:17:13

Nikolay
Спасибо, понятно. А вообще-то конструкция понравилась. Есть старые амортизаторы, спасибо за хорошую идею использовать их как направляющие!
С уважением!

0

7

  • Автор: Nikolay
  • Модератор Победитель номинации Лучший трактор-2013
  • Nikolay
  • Откуда: Беларусь.Гомель
  • Зарегистрирован: 9 ноября, 2012г.
  • Приглашений: 0
  • Сообщений: 3533
  • Уважение: [+269/-1]
  • Позитив: [+535/-0]
  • Пол: Мужской
  • Возраст: 59 [1965-05-17]
  • Провел на форуме:
    3 месяца 9 дней
  • Последний визит:
    12 мая, 2024г. 08:16:33
Rex86 написал(а):

Есть старые амортизаторы, спасибо за хорошую идею использовать их как направляющие!

Виктор. Игра стоит свеч. Если раньше, для того что-бы отрезать ровный пятак из 30-ти мм кругляка, нужно было затратить минут 10 (разметка, отрезка), то сейчас я три реза сделал наверное за минуту. Даже болгарка как-то стала быстрее резать.

+1

8

  • Автор: Nikolay
  • Модератор Победитель номинации Лучший трактор-2013
  • Nikolay
  • Откуда: Беларусь.Гомель
  • Зарегистрирован: 9 ноября, 2012г.
  • Приглашений: 0
  • Сообщений: 3533
  • Уважение: [+269/-1]
  • Позитив: [+535/-0]
  • Пол: Мужской
  • Возраст: 59 [1965-05-17]
  • Провел на форуме:
    3 месяца 9 дней
  • Последний визит:
    12 мая, 2024г. 08:16:33

Всем Доброго времени суток.

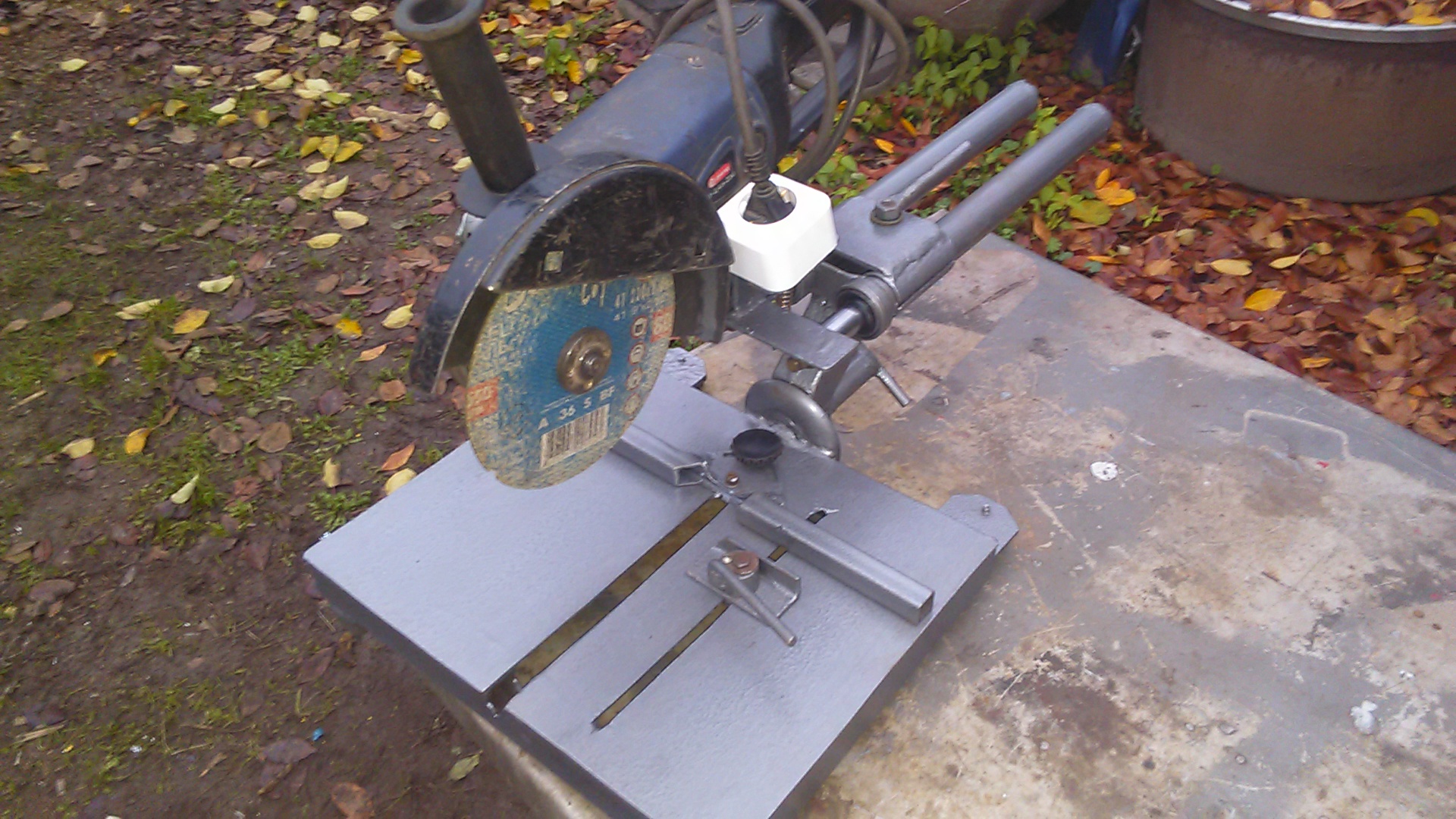

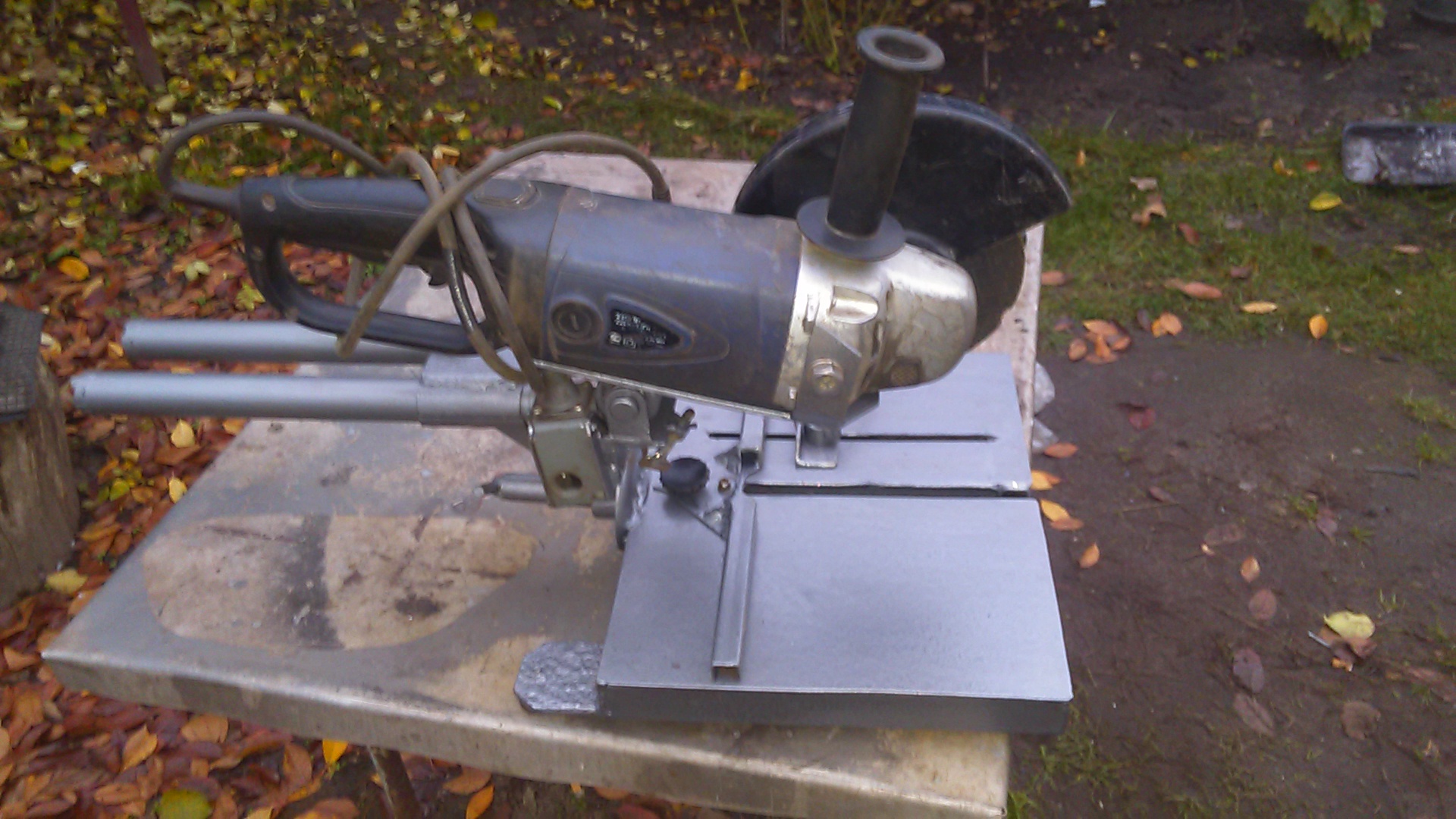

Практически закончил работу с агрегатом. Вот так сейчас он выглядит

https://forumupload.ru/uploads/000b/0b/c7/3452/t271021.jpg

https://forumupload.ru/uploads/000b/0b/c7/3452/t479538.jpg

Осталось выделить другим цветом ручки,барашки.

+1

9

  • Автор: Rex86
  • Активный участник
  • Rex86
  • Откуда: Нефтеюганск
  • Зарегистрирован: 10 апреля, 2018г.
  • Приглашений: 0
  • Сообщений: 409
  • Уважение: [+25/-0]
  • Позитив: [+106/-0]
  • Пол: Мужской
  • Возраст: 59 [1964-07-27]
  • Провел на форуме:
    12 дней 1 час
  • Последний визит:
    23 января, 2022г. 20:17:13

Nikolay, в общем всё нравится, но появилось пару вопросов и возможно замечание. Для понимания:
1) По предпоследней фотке- куда диск будет крутиться (по часовой или против)?
2) С какой стороны вы планируете стоять, со стороны рукояти или со стороны диска (как на отрезных станках)?
3) Планируется резать только кругляк, квадрат и т.п. или толстый длинный металл тоже (с помощью протяжки)?

Почему такие вопросы появились- как вы планируете осуществлять контроль за болгаркой, особенно при резании с протяжкой?
Когда мы работаем болгаркой вручную мы контролируем рез двумя руками, регулируя и подачу и глубину по ощущениям от рук. Бывает что зарезался глубоко и диск стремится или выскочить вверх из прорези или тянет вперед трением. Руками это чувствуешь. На протяжке этого чувства не будет- одна рука поддерживает болгарку, вторая тянет протяжку. Две разные операции отвлекают от контроля болгарки. Это опасно. Тем более диск немаленький.
Ну и по щитку защиты от диска тоже есть сомнения..

P.S.: Я делал подобную конструкцию одному товарищу. Для нарезания долов на клинках ножей. Протяжку эту делал на направляющих с подшипниками. Но там глубину дола постепенно задаёшь регулировочным винтом около точки касания диска, диск никак не закусит и не потянет. Ну и болгарка самая маленькая. Жаль не фоткал только..

0

10

  • Автор: Nikolay
  • Модератор Победитель номинации Лучший трактор-2013
  • Nikolay
  • Откуда: Беларусь.Гомель
  • Зарегистрирован: 9 ноября, 2012г.
  • Приглашений: 0
  • Сообщений: 3533
  • Уважение: [+269/-1]
  • Позитив: [+535/-0]
  • Пол: Мужской
  • Возраст: 59 [1965-05-17]
  • Провел на форуме:
    3 месяца 9 дней
  • Последний визит:
    12 мая, 2024г. 08:16:33
Rex86 написал(а):

) По предпоследней фотке- куда диск будет крутиться (по часовой или против)?

Против часовой.

Rex86 написал(а):

С какой стороны вы планируете стоять, со стороны рукояти или со стороны диска (как на отрезных станках)?

Со стороны диска.

Rex86 написал(а):

Планируется резать только кругляк, квадрат и т.п. или толстый длинный металл тоже (с помощью протяжки)?

Планирую резать всё, даже дерево. Уже приобрёл пильный диск диаметром 230 мм.

Rex86 написал(а):

регулируя и подачу и глубину по ощущениям от рук.

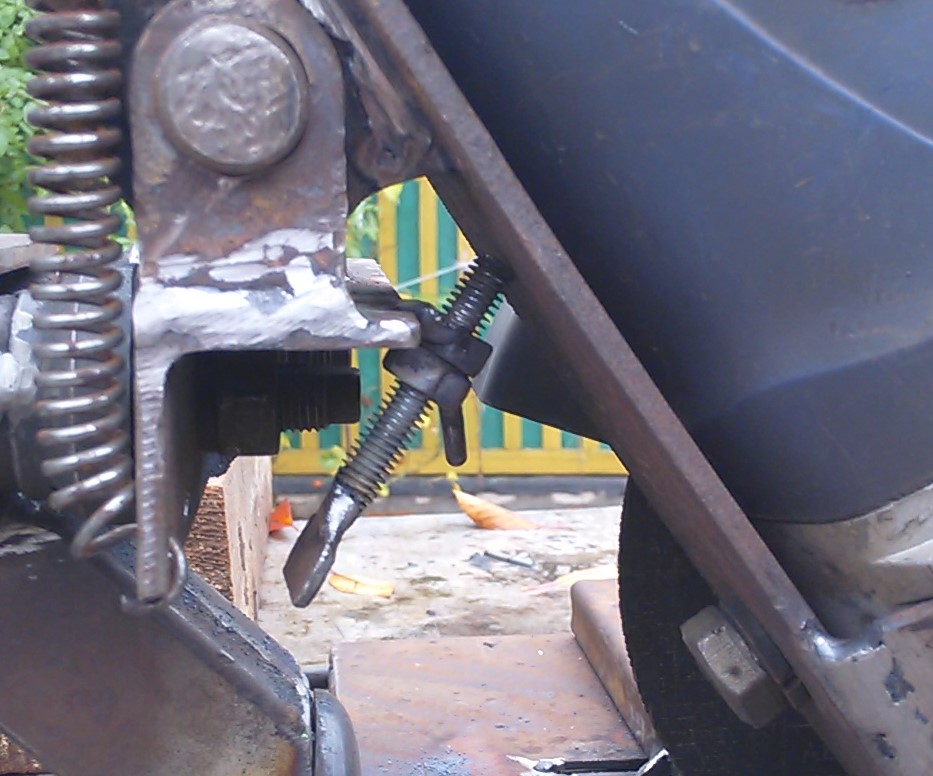

Верно. Здесь глубину контролировать не нужно. Для этого есть ограничитель. Опустил до упора и только толкай.

https://forumupload.ru/uploads/000b/0b/c7/3452/t822814.jpg

А вот подачу по звуку и нагрузке.

Rex86 написал(а):

Бывает что зарезался глубоко и диск стремится или выскочить вверх из прорези или тянет вперед трением.

Такое бывает когда болгарка качается в руках из стороны в сторону и диск идёт не строго перпендикулярно отрезаемой детали или другими словами не паралельно линии реза.

Выше на фото прорезал центральный паз для диска. Метал 4 мм. Резал два прохода, перпендикулярно и под углом 45 градусов от вертикали. Болгарка закреплена жёстко. От линии реза ни по вертикали, ни по горизонтали ни куда не уходит. Никаких даже намёков на заклинивание не заметил. :dontknow:

Rex86 написал(а):

Ну и по щитку защиты от диска тоже есть сомнения..

А что не так со щитком?
В рабочем положении он как раз защищает меня. Вот в поднятом он над руками. А зачем под него лезть когда диск ещё крутится?

0

11

  • Автор: Rex86
  • Активный участник
  • Rex86
  • Откуда: Нефтеюганск
  • Зарегистрирован: 10 апреля, 2018г.
  • Приглашений: 0
  • Сообщений: 409
  • Уважение: [+25/-0]
  • Позитив: [+106/-0]
  • Пол: Мужской
  • Возраст: 59 [1964-07-27]
  • Провел на форуме:
    12 дней 1 час
  • Последний визит:
    23 января, 2022г. 20:17:13

Nikolay
Ну хорошо если эти мелочи продуманы. Про ограничитель глубины я упустил из вида, не заметил раньше. :dontknow:
По защите- на заводских отрезных защита плавающая, полностью закрывает диск. С болгаркой это вряд ли сделать.
Хотя.... Если в режущем положении защита прикрывает, то этого и достаточно, чай не мальчики работают.))
Удачи!

0

12

  • Автор: 78rus
  • Модератор
  • 78rus
  • Откуда: Ленинград
  • Зарегистрирован: 3 января, 2015г.
  • Приглашений: 0
  • Сообщений: 2773
  • Уважение: [+176/-1]
  • Позитив: [+8/-1]
  • Пол: Мужской
  • Возраст: 50 [1974-01-10]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    Вчера 18:01:49

Nikolay
У меня есть обычная отрезная машинка на 350  диск. Я ей пользуюсь если надо либо много пилить, либо если не очень много, но нужна хоть какая-то точность в плане углов. Точность весьма условная, диск гуляет в пределах своей упругости. Иногда кромка диска засаливается и приходится прилагать значительное усилие для того, что бы содрать её и диск опять стал пилить. В этот момент кривизна пила становится больше.
Но в повседневной жизни я пользуюсь 125 болгаркой и пилю по линейке или разметке.
В вашем случае у меня есть сомнения в плане пар скольжения. Думаю что абразив будет постоянно попадать туда, будет интенсивный износ, который вызовет перекос и подклинивание. Но проверить это можно только эксплуатацией.

0

13

  • Автор: mihail69
  • Участник
  • mihail69
  • Откуда: ТВЕРЬ
  • Зарегистрирован: 23 апреля, 2015г.
  • Приглашений: 0
  • Сообщений: 51
  • Уважение: [+13/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    12 дней 9 часов
  • Последний визит:
    26 ноября, 2023г. 19:43:33

Не плохо получилось. В целях безопасности стоит рассмотреть выключатель на ручке (держишь работает . отпустил выключилась) . а по поводу износа переживать не стоит , (что за люди только обгадить ) сотрется сломается . нет ни чего вечного ..... ЧЕЛОВЕК собрал все работает это самое главное .. на ютубе много аналогичных вещей.

0

14

  • Автор: Rex86
  • Активный участник
  • Rex86
  • Откуда: Нефтеюганск
  • Зарегистрирован: 10 апреля, 2018г.
  • Приглашений: 0
  • Сообщений: 409
  • Уважение: [+25/-0]
  • Позитив: [+106/-0]
  • Пол: Мужской
  • Возраст: 59 [1964-07-27]
  • Провел на форуме:
    12 дней 1 час
  • Последний визит:
    23 января, 2022г. 20:17:13
mihail69 написал(а):

.....(что за люди только обгадить ) ...

Вот это к чему было сказано?
Где вы "обгаживание" узрели? Идёт нормальное обсуждение конструкции, с учетом своего опыта и своих же ошибок, чтобы у Николая только лучше получилось. Не мешало бы быть сдержанней в выражениях.
На Ютубе дерьма тоже достаточно. Мало кто выкладывает как диск в лоб прилетел. Не авторитетно абсолютно.

0

15

  • Автор: Nikolay
  • Модератор Победитель номинации Лучший трактор-2013
  • Nikolay
  • Откуда: Беларусь.Гомель
  • Зарегистрирован: 9 ноября, 2012г.
  • Приглашений: 0
  • Сообщений: 3533
  • Уважение: [+269/-1]
  • Позитив: [+535/-0]
  • Пол: Мужской
  • Возраст: 59 [1965-05-17]
  • Провел на форуме:
    3 месяца 9 дней
  • Последний визит:
    12 мая, 2024г. 08:16:33
Rex86 написал(а):

Ну хорошо если эти мелочи продуманы.

Оказывается не всё ещё продумано. Линейку сделал малой высоты. Прямоугольные заготовки зажимаются хорошо, а вот с кругляками диаметром больше 35мм засада. Нужно делать либо линейку выше, либо прижим какой-то с верху под углом 45 градусов.

78rus написал(а):

либо если не очень много, но нужна хоть какая-то точность в плане углов.

Именно для торцевания и делал данный агрегат.

78rus написал(а):

В вашем случае у меня есть сомнения в плане пар скольжения.

В стойках остались штатные, резиновые манжеты. На авто они справляются с пылью десятки лет :dontknow:

mihail69 написал(а):

В целях безопасности стоит рассмотреть выключатель на ручке (держишь работает . отпустил выключилась)

В процессе эксплуатации будет видно. Пока вроде удобно, чуть опустил- включилась, поднял в верх - выключилась.

Rex86 написал(а):

Где вы "обгаживание" узрели? Идёт нормальное обсуждение конструкции, с учетом своего опыта и своих же ошибок

Верно. Что Дмитрию показалось подозрительным, а том он и написал.

0

16

  • Автор: 78rus
  • Модератор
  • 78rus
  • Откуда: Ленинград
  • Зарегистрирован: 3 января, 2015г.
  • Приглашений: 0
  • Сообщений: 2773
  • Уважение: [+176/-1]
  • Позитив: [+8/-1]
  • Пол: Мужской
  • Возраст: 50 [1974-01-10]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    Вчера 18:01:49
mihail69 написал(а):

что за люди только обгадить

Это обсуждение, а не обгаживание. В процессе обсуждения рассматриваются разные моменты, в том числе и негативные. И ТС может либо изменить конструкцию, либо опровергнуть, либо просто быть готовым к этим моментам в процессе эксплуатации.

0

Страница: 1

Рейтинг форумов | Создать форум бесплатно
