Некуда прилепить ГЦ копира.

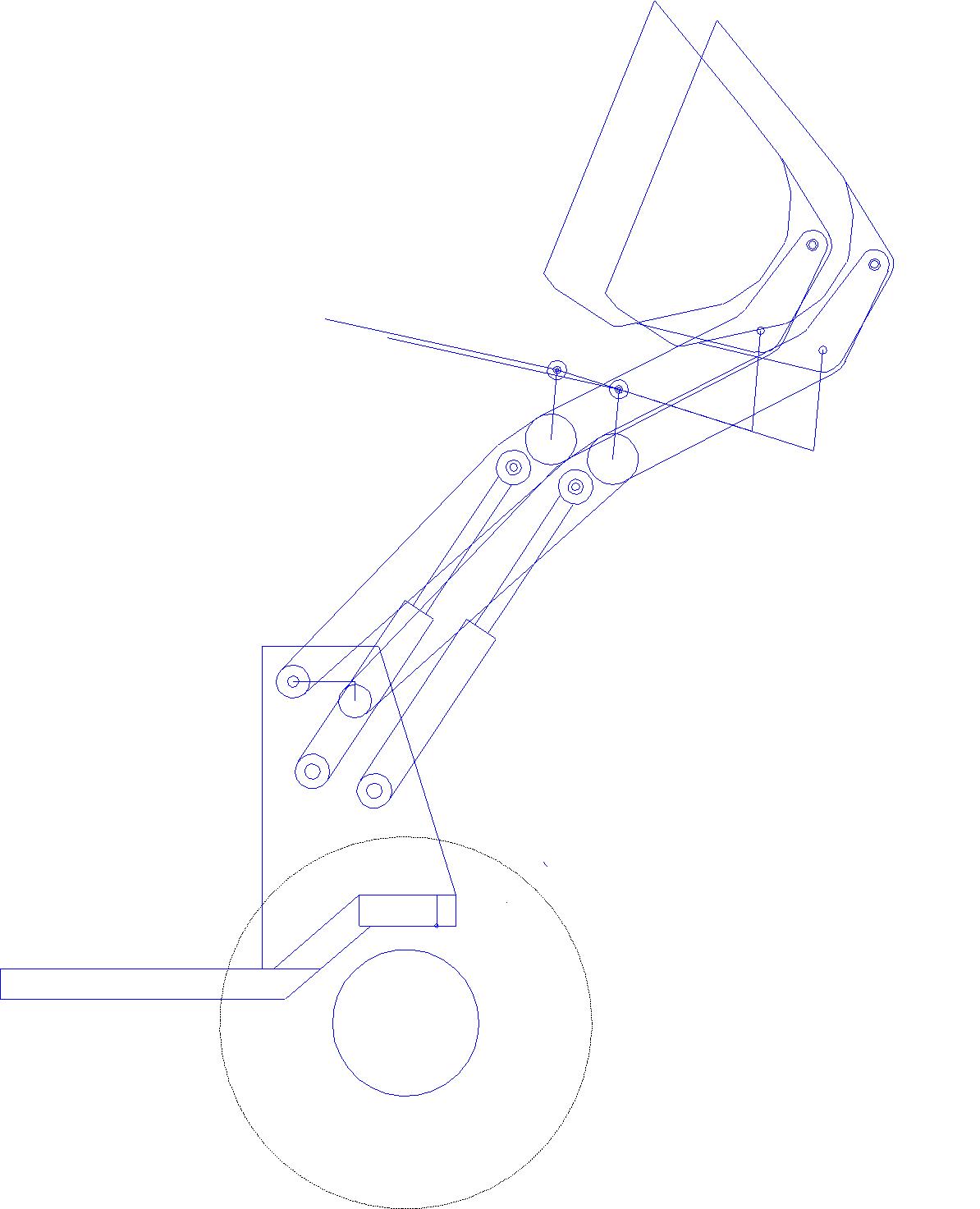

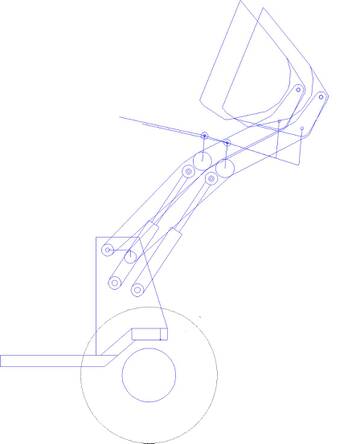

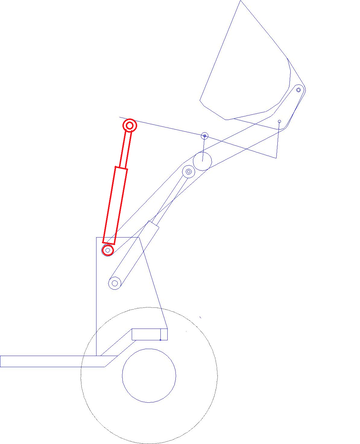

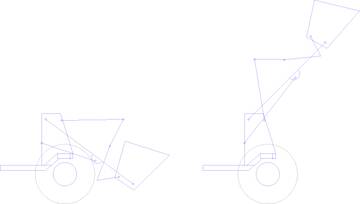

Я может конечно чего не понимаю, но поставить ГЦ вот так разве не получатся?
Между щеками нет ни какой перекладины, только задняя плита.
поставить на клюшки 2 цилиндра
Можно попробовать, т.к. цена на эти цилиндры адекватная 4,5 тр.
Где их располагать, внутри щёк или снаружи и не будут ли они большими?
1)поставить на клюшки 2 цилиндра .
Два поставить не получится, внутри щёк они не уместятся, снаружи мешают швеллера рамы.
ospivr
Как на картинке сделать не получится. Нужен параллелограмм. У вас верхний цилиндр крепится на оси клюшек. Не будет отслеживания горизонта.
Думаю.
1) Клюшки будут из какого металла?
2) Щёки вырезать и переваривать будете?
3) Возможно ли поставить 2 ГЦ 50х30?
4) Можно попробовать сместить весь КУН на 150 мм вперёд и на 50 мм вниз. Тогда возможно получится по вашей схеме сделать или же с простым параллельным копиром. Но тут мне надо размер пластин щёк и координаты угла, который верхний задний. Высота относительно рамы.
Что то не идёт пока.
В общем не получается у меня. Что бы копир отслеживал горизонт, его система должна нести в себе принцип параллелограмма. У меня получается только если ухо ГЦ копира находится впереди уха крепления клюшки и на одном с ним уровне. С двумя цилиндрами я это сделать не смог. Если ухо ГЦ копира поместить сзади уха крепления клюшки, то копир ещё сильнее запрокидывает ковш.
Я вам рекомендую подумать. Может есть смысл отрезать щёки и сделать как то иначе. И два ГЦ Ф50 на клюшки.
1) Клюшки будут из какого металла?
Клюшки также из 12 мм листа, примерно в середине соединены толстостенной трубой.
На этой трубе проушины вверх для карагача (или как его там), проушины вниз для крепления ГЦ на подъём.
Никак не найду фото такого погрузчика, но точно видел,найду покажу.
ospivr
А если копир классический? Тогда может получиться. Хотя и там есть засада с длинной ГЦ. Но она решаемая.
Картину найдёте, покажите. Моё мнение, что в вашем случае принципиально не получится по схеме Амкодора на 2 ГЦ.
ospivr

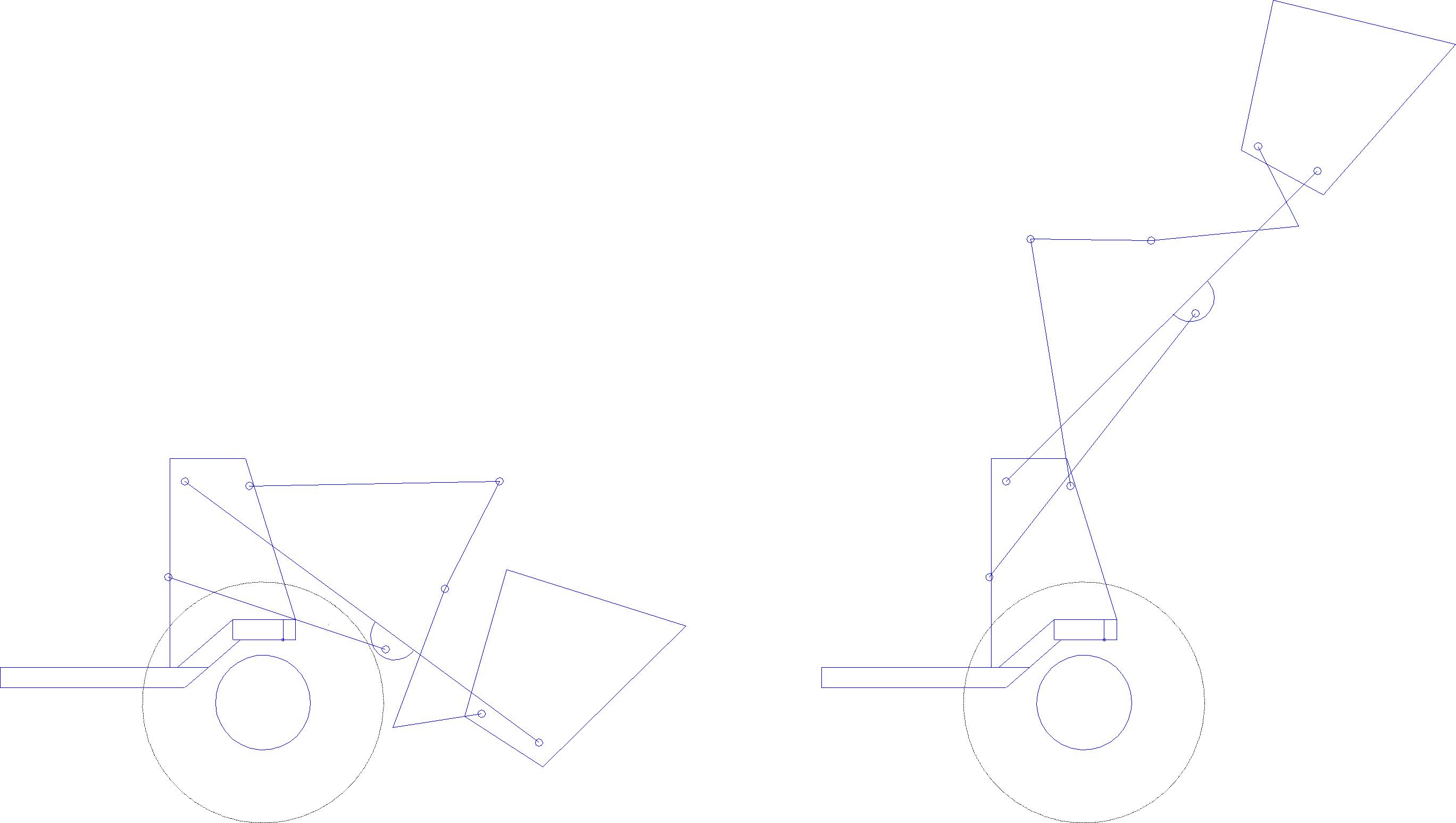

А вот такую кинематику не хочешь?
ospivr
В общем поковырялся я ещё. Ничего толкового у меня не получается. А учитывая ваши задумки с материалом клюшек, вообще всё засадно.
Я сдаюсь.
На мой взгляд, вы неудачно выбрали использование листовой стали толщиной 12 мм. И тут дело не в прочности конструкции, а в стыковке деталей. Не хочу показаться навязчивым, но поменяйте концепцию. Уйдите от листового металла в сторону коробчатого сечения. Тогда получится 2 цилиндра на подЪём и копир как на Амкодоре.
Никак не найду фото такого погрузчика

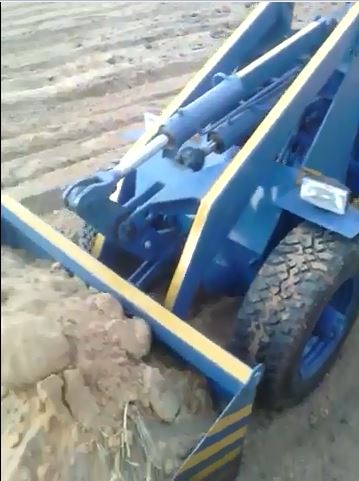

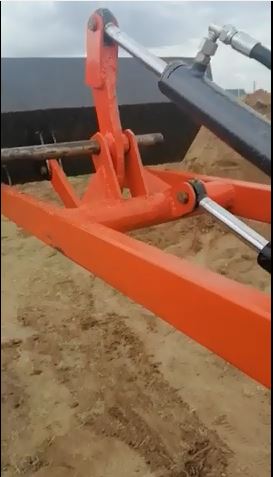

Такие?
Ну и у меня один ГЦ на подъём и один на ковш и крепления на одной поперечине
А вот такую кинематику не хочешь?
Нет, уж больно всё громадное.
Такие?
Да, спасибо! Особенно на третьем фото очень близко.
Но я видел заводской, а не самодельный. Постараюсь найти фото.
Уйдите от листового металла в сторону коробчатого сечения.
Втулки и пальцы на все соединения уже приготовлены, останусь пока при своём.
Попробовал выправить винт рамы. пока результат отрицательный.
При поддомкрачивании правой передней стороны с фиксацией в потолок левой стороны
весь передок уходит влево или вправо. Надо как-то зафиксировать его ещё и между стен.
Буду думать.
Toltolich

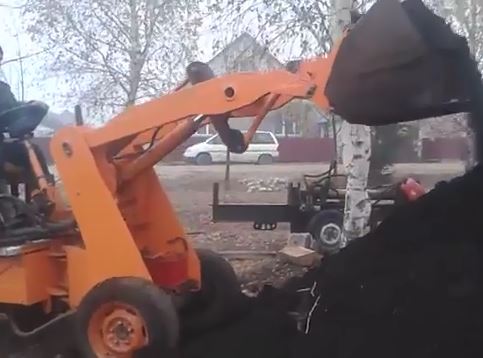

Хорошие картинки. А есть картинки по погрузчику из видео? Где там закреплён ГЦ копира к раме?
Попробовал выправить винт рамы. пока результат отрицательный.
А есть картинки по погрузчику из видео?
сброшу в свою тему, чтобы здесь не мусорить
ospivr

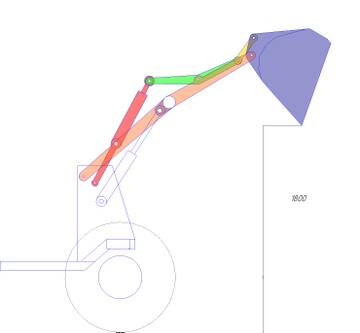

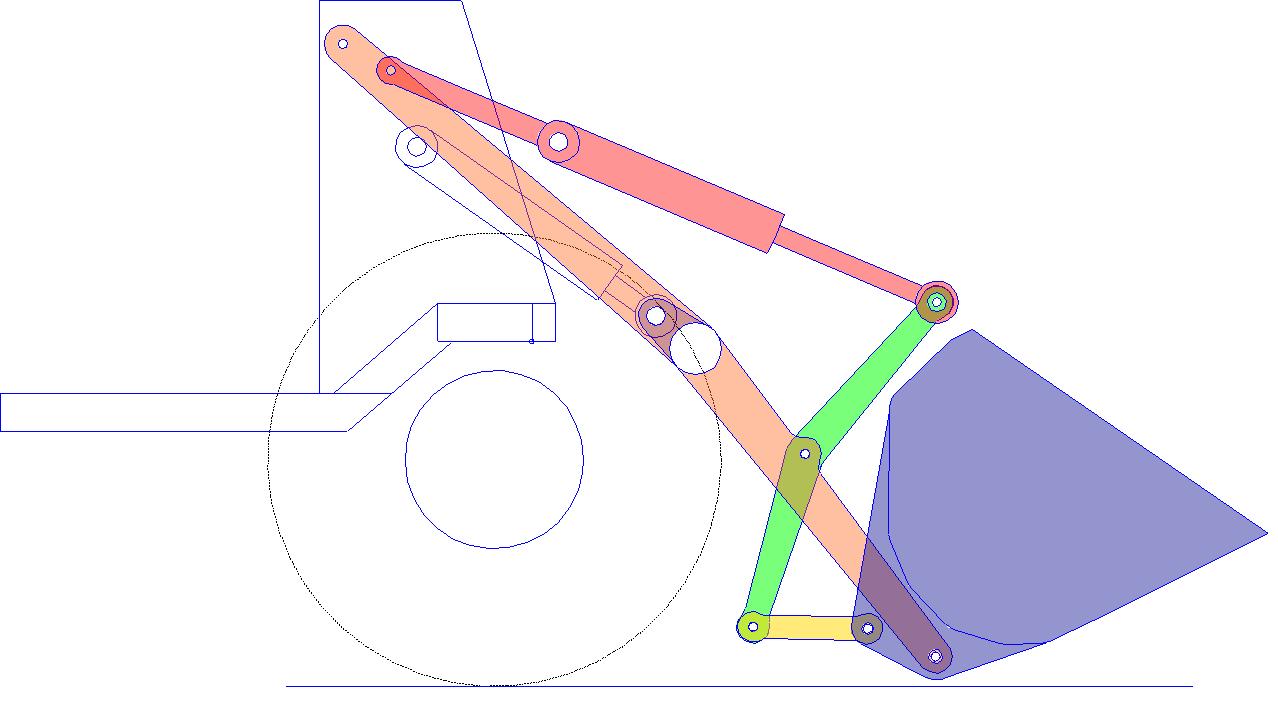

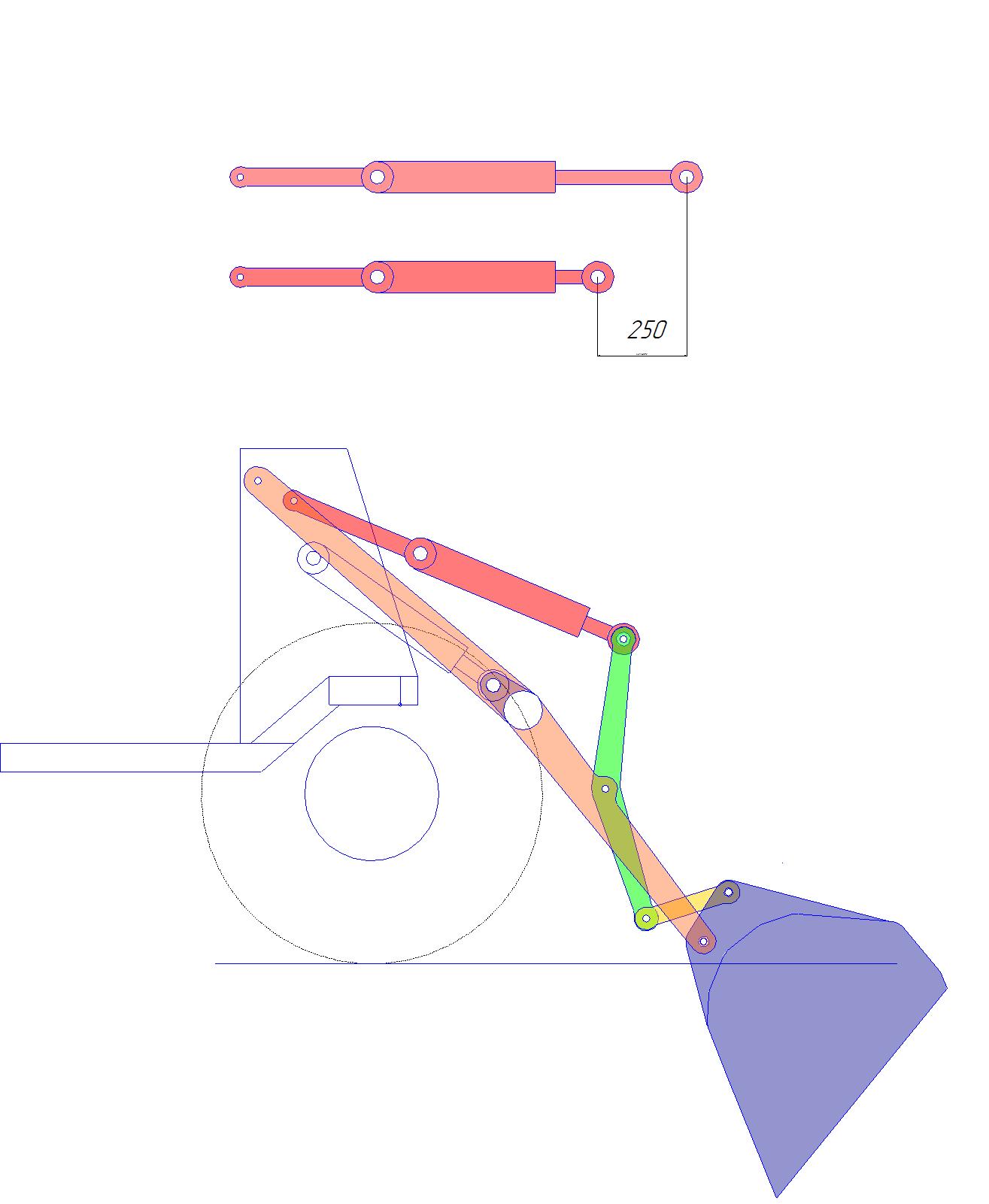

Спасибо коллеге, вставил его трактор, обрисовал и что то получилось

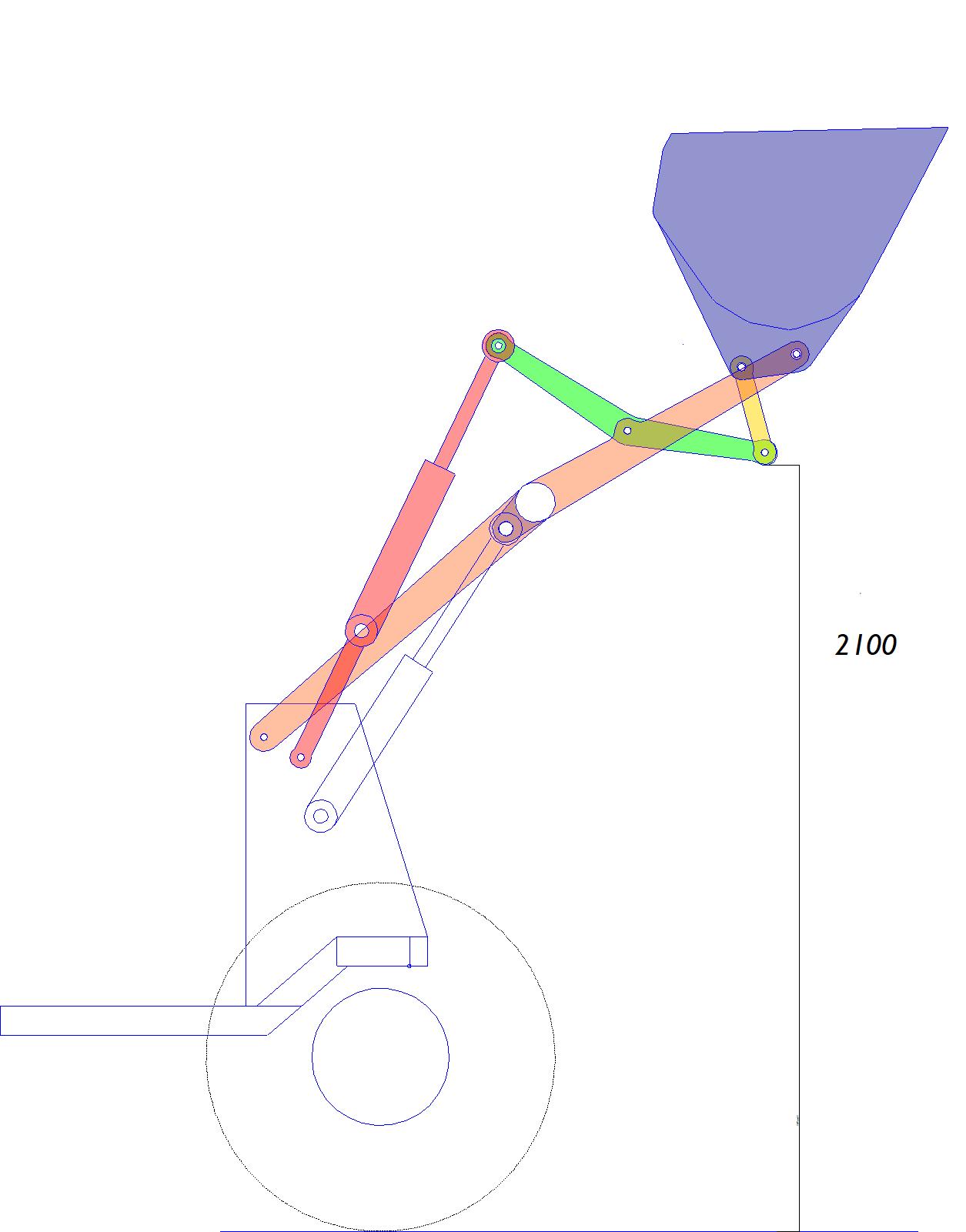

Погрузочная высота 210 см., разгрузочная 180 см., ход цилиндра копира 250 мм. Цилиндр подъёма остался родной.

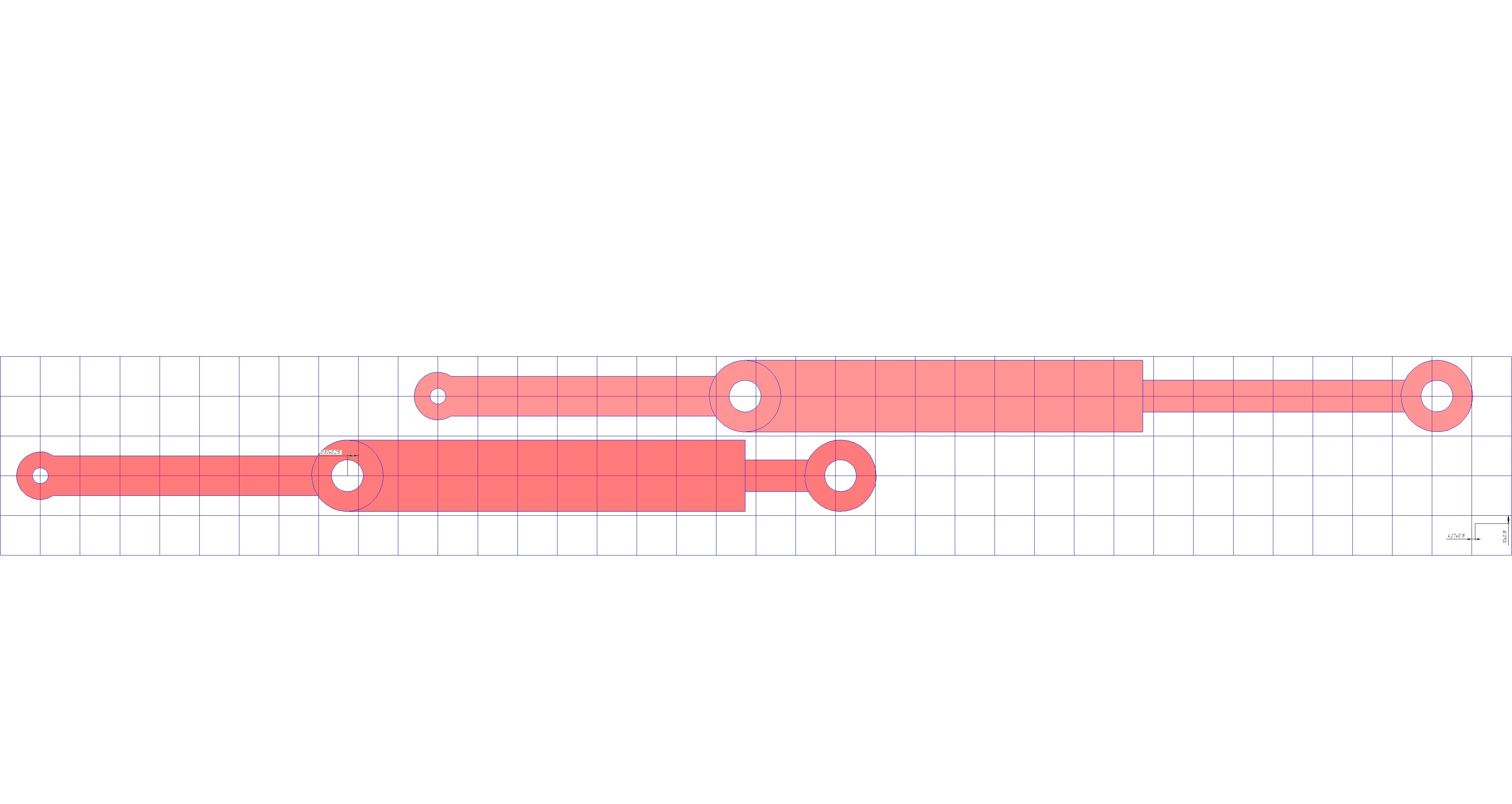

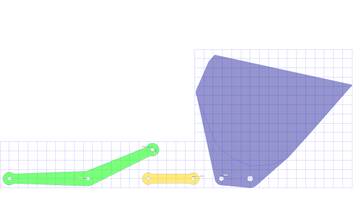

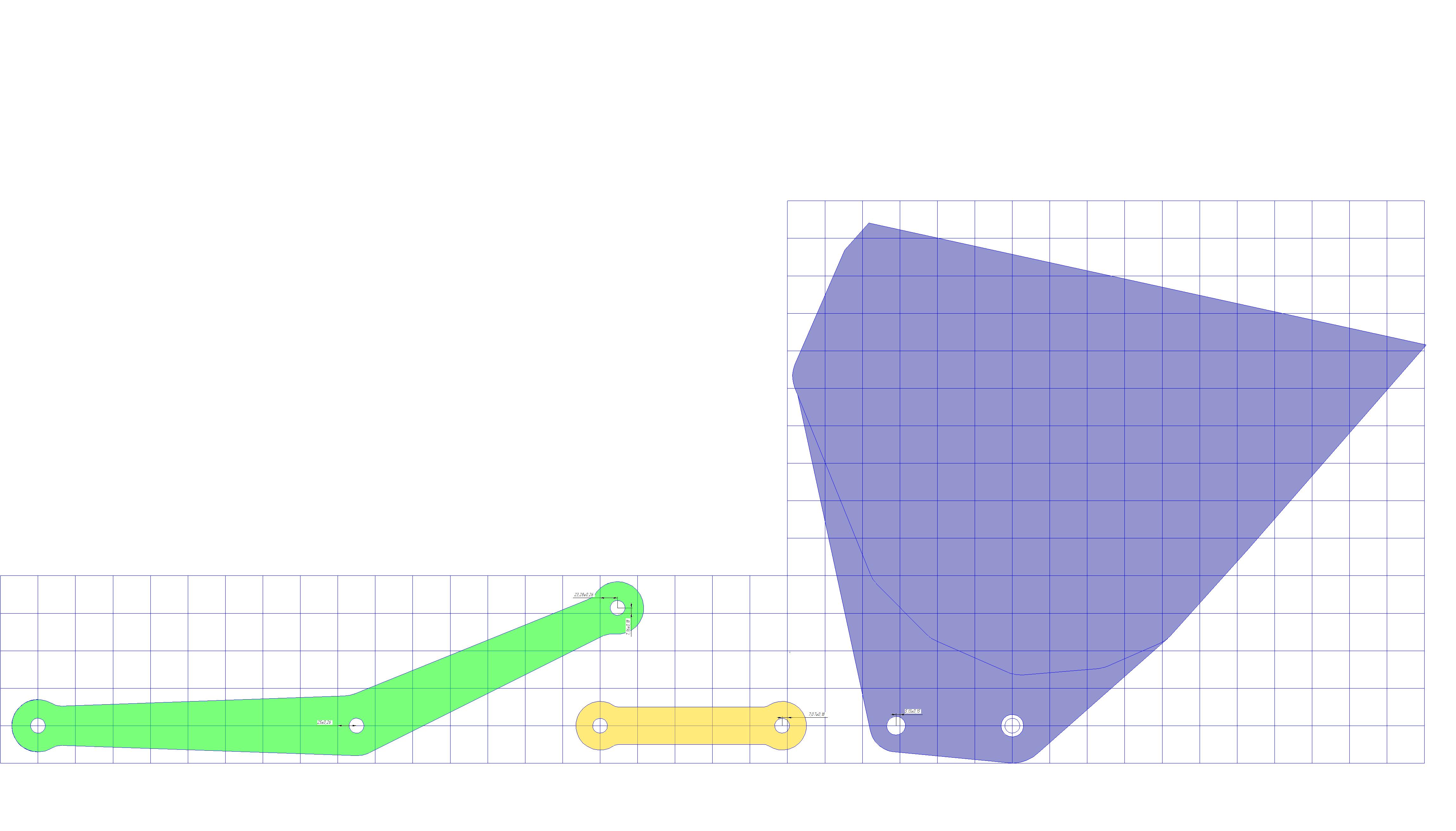

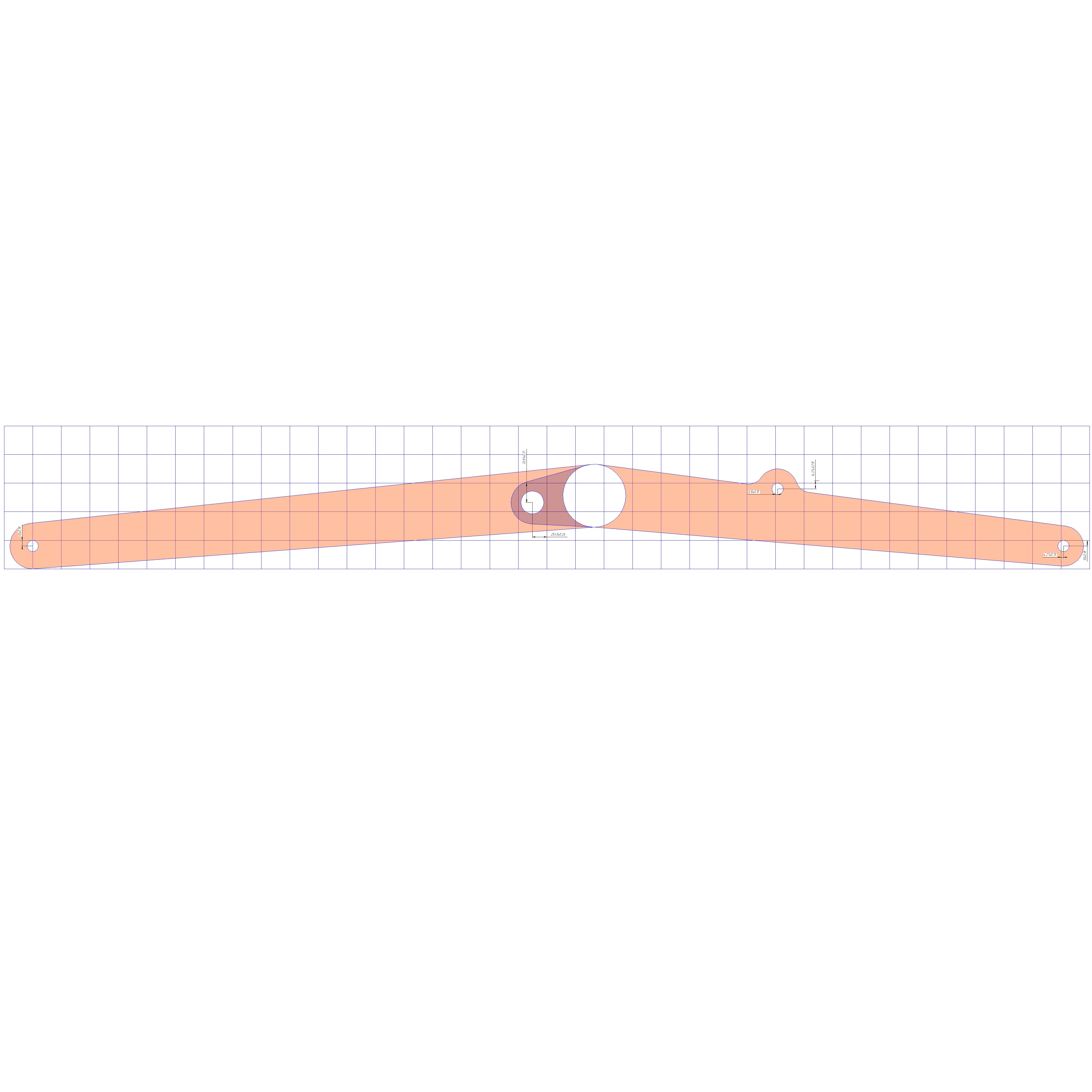

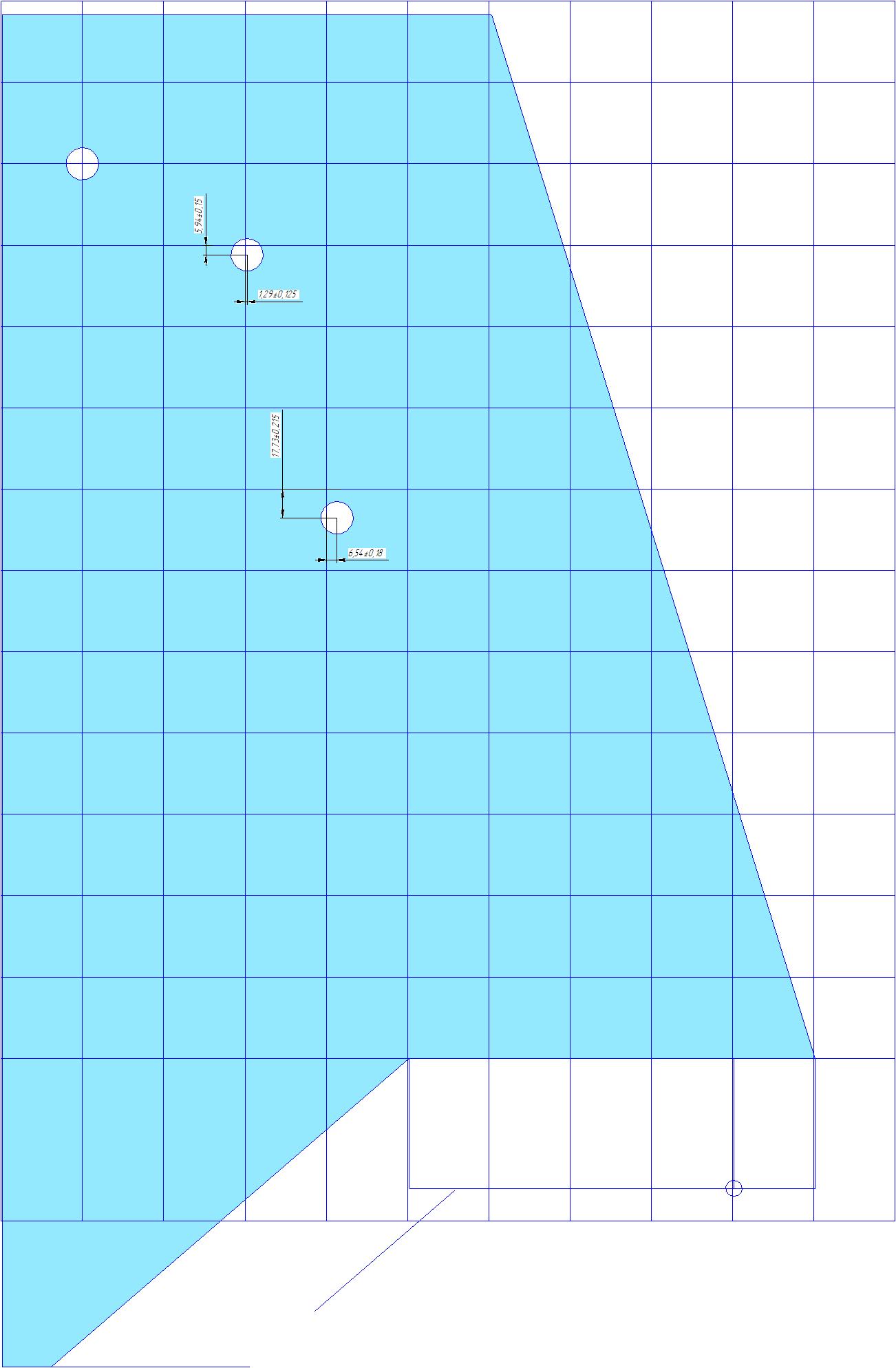

Тут выкладываю картинки и картинки с сеткой. Это для фанеры. Размеры от центров отверстий должно быть видно если хостинг не пожрёт разрешение. Сетка 50х50.
Если надо, то на почту скину всё. Там много файлов, отрисованных в компасе.
С форума картинки не четкие. Надо сохранить на компе и смотреть из него.
И ещё есть нюанс. С кинематикой всё четко, а вот все диаметры отверстий надо проверять. Я отверстия делал от балды, что бы было к чему привязаться при отработке кинематики.
Ну и как видно, к задней стенке уши не приделать. Надо что то придумывать.
Тут выкладываю картинки и картинки с сеткой.
Спасибо больное за труды!
Буду отталкиваться от них.
Ну и как видно, к задней стенке уши не приделать. Надо что то придумывать.

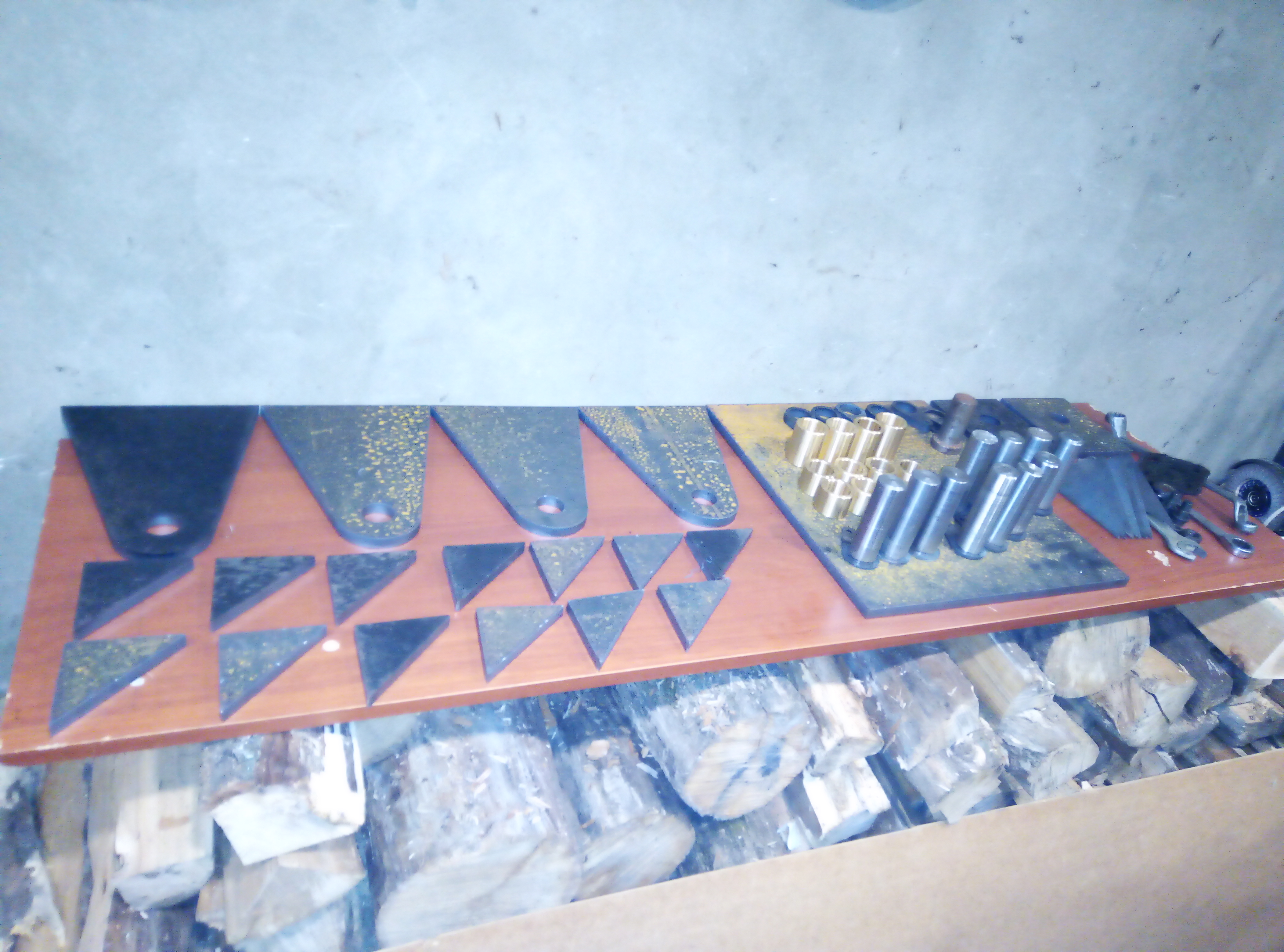

Вот на этом фото, слева сверху проушины приготовленные для двух ГЦ,
только одни с запасом, буду укорачивать по месту установки.
С кинематикой всё четко
Вот это скорость! Уже всё и готово. Я бы только схему всю зиму рисовал.
Не низко в нижнем положении ковш от земли?
Не низко в нижнем положении ковш от земли?
Специально пониже опустил. Мало ли понадобится вниз зарываться. Если надо, то чуть поднять клюшку несложно. Но моя практика показала что даже нарезанные на лазере железо даёт разброс до 5 см в итоге. Делая же руками если разброс будет до 10 см, то это очень хорошо.
Специально пониже опустил
Так будет на все бугры натыкаться же. Ездить постоянно с поднятой стрелой, особенно с грузом, разболтаются все соединения. Я наоборот делал, чтобы в транспортном было побольше расстояние от земли, и так ковш позволяет достаточно заглубиться.
практика показала что даже нарезанные на лазере железо даёт разброс до 5 см в итоге
А я то переживал, что у меня погрешность несколько мм на повторителе вылезла. Думал лучше о лазере .
А я то переживал, что у меня погрешность несколько мм на повторителе вылезла. Думал лучше о лазере
Сам лазер даёт отклонение +- 0.05 мм. То есть максимальная овальность отверстия будет 0.1 мм. Но как правило погрешность сильно меньше. А вот при сборке начинаются нюансы. У меня копир всё четко по чертежу получился, а вот подъём клюшки сантиметра на 3 отличается. Не 180, а 183. Примерно.
