Полноуправляемый погрузчик

Сообщений 1 страница 30 из 51

1

Всем. Доброго времени суток.

Собираю новый проект погрузчика.
Двигатель 1.9 TD VW с родной коробкой + раздатка Нивы + мосты УАЗ.
Оба моста передние укорочены под короткую полуось.
Рулевое ГОРУ. Колеса УАЗ зимние.
Вот видео первого выезда.

+2

2

Всем. Доброго времени суток.
На уазовских колесах он мне показался как собака Такса.
Было принято решение по переходу на более серьезные катки.
Передние от МТЗ не нашел по гуманной цене. Нашел от немецкой косилки Fortschrit.
С дисками пришлось помучиться. Были куплены от Камаза, на они на J7, а надо на J9 (ширина).
Разрезал и сделал вставку на 6 сантиметров, сварка, покраска, шиномонтаж.

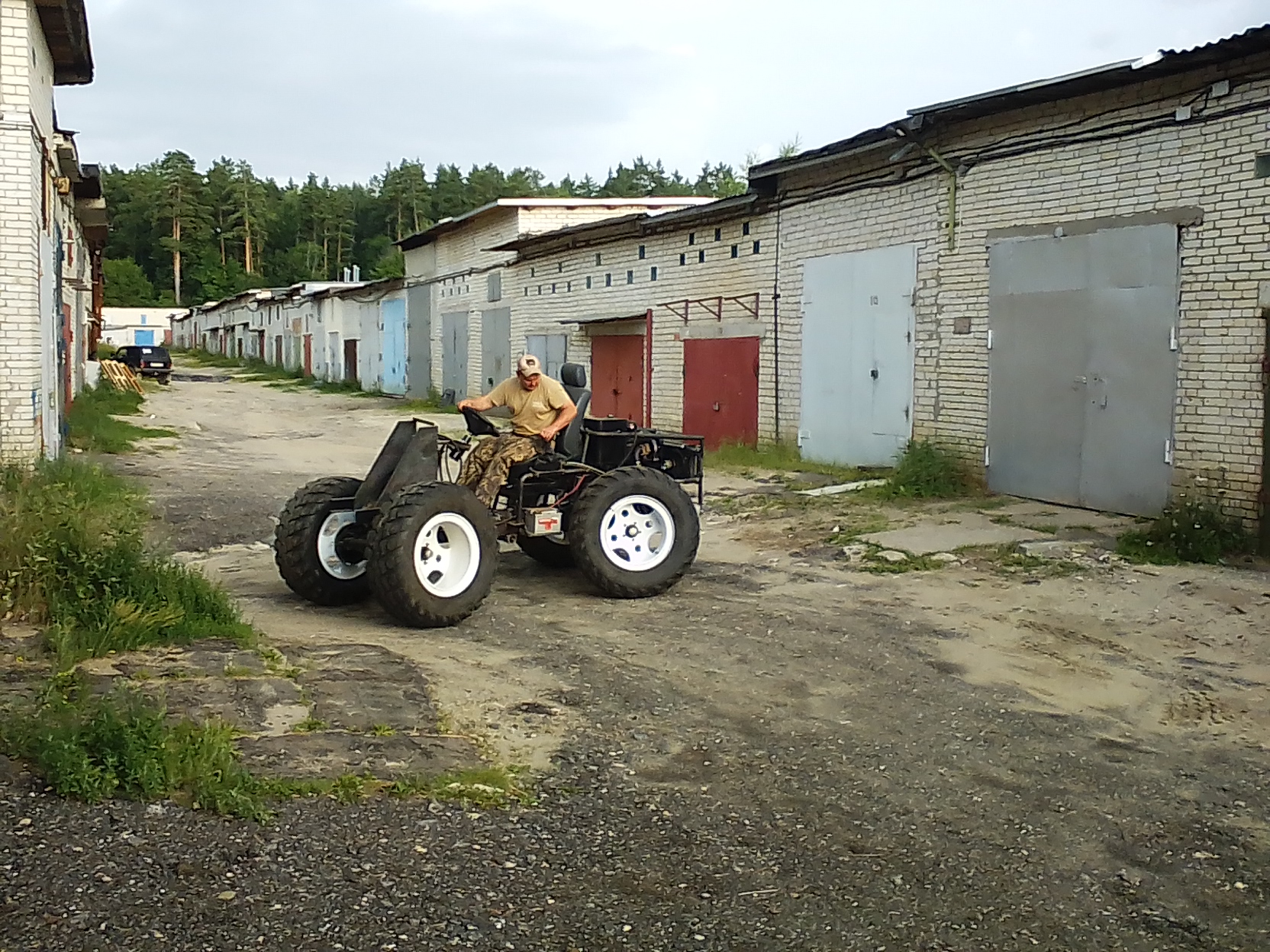

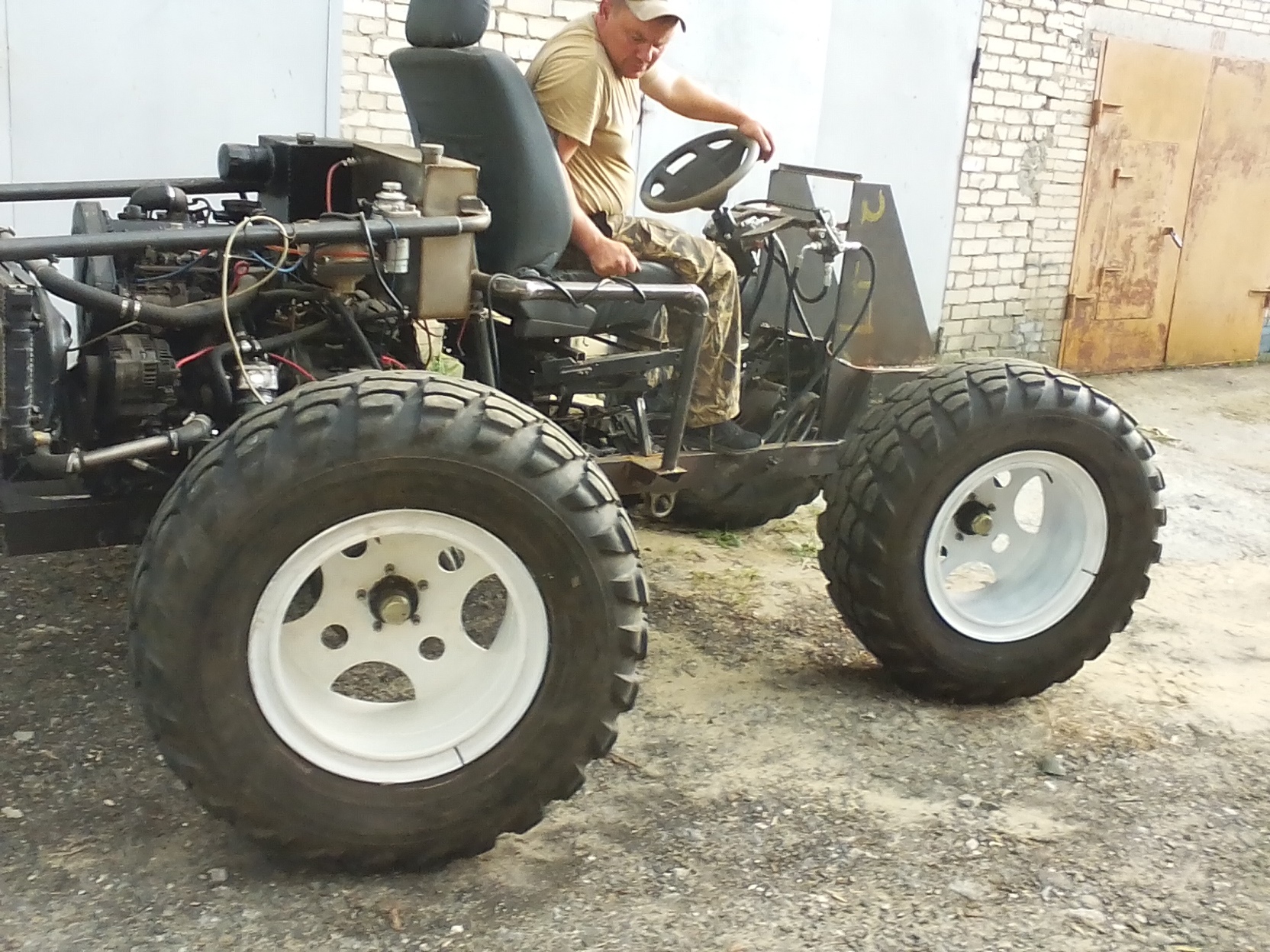

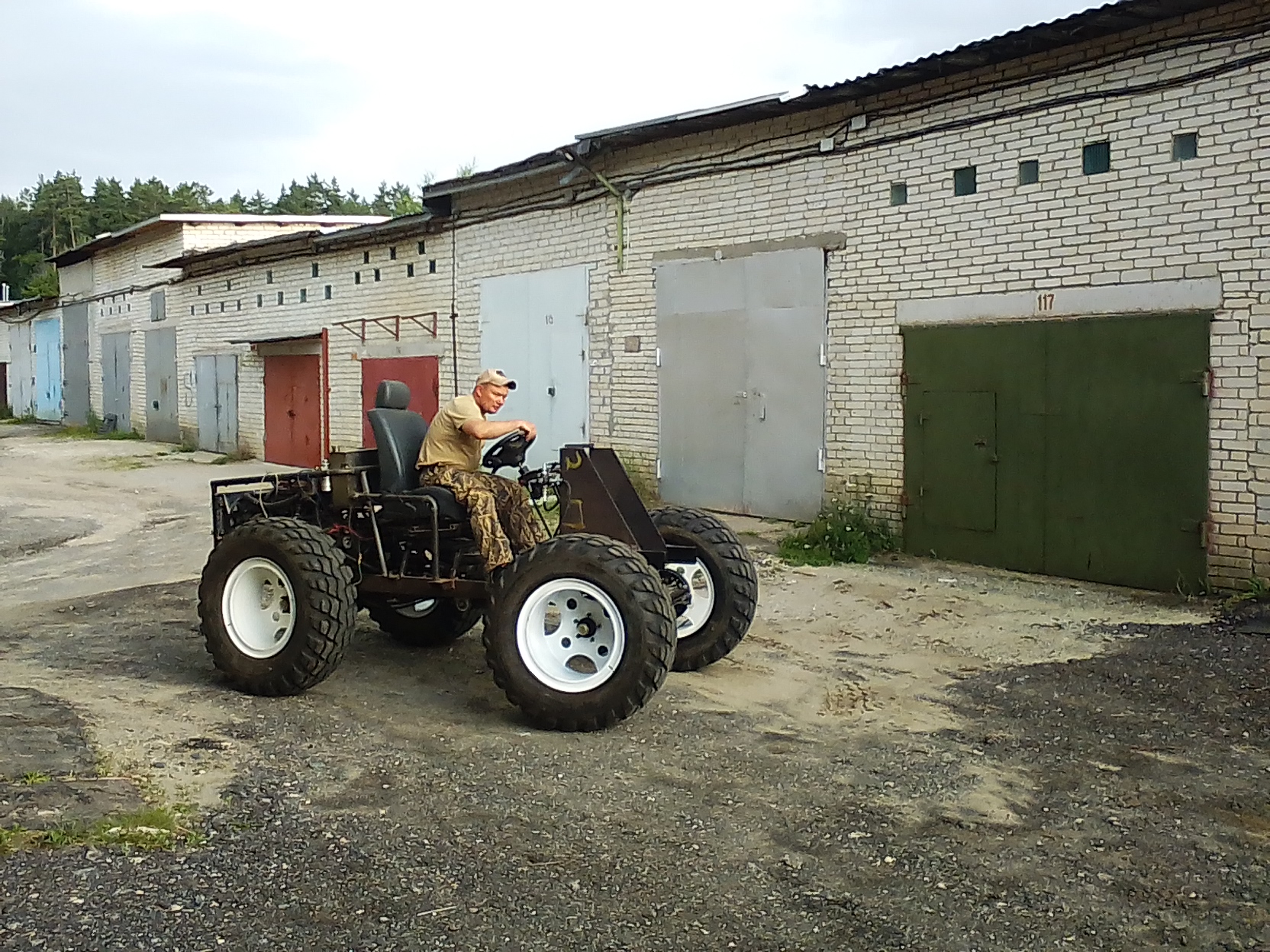

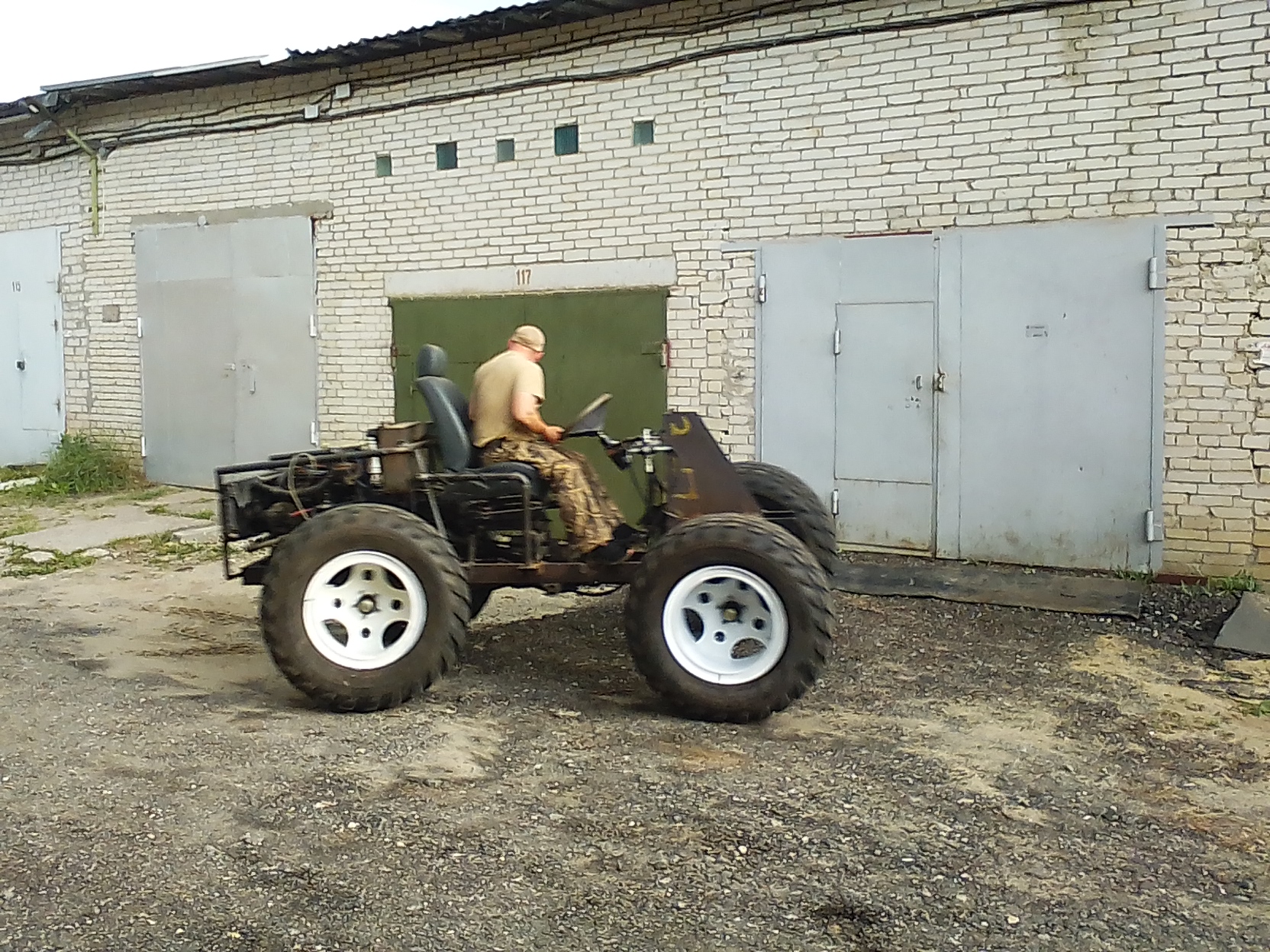

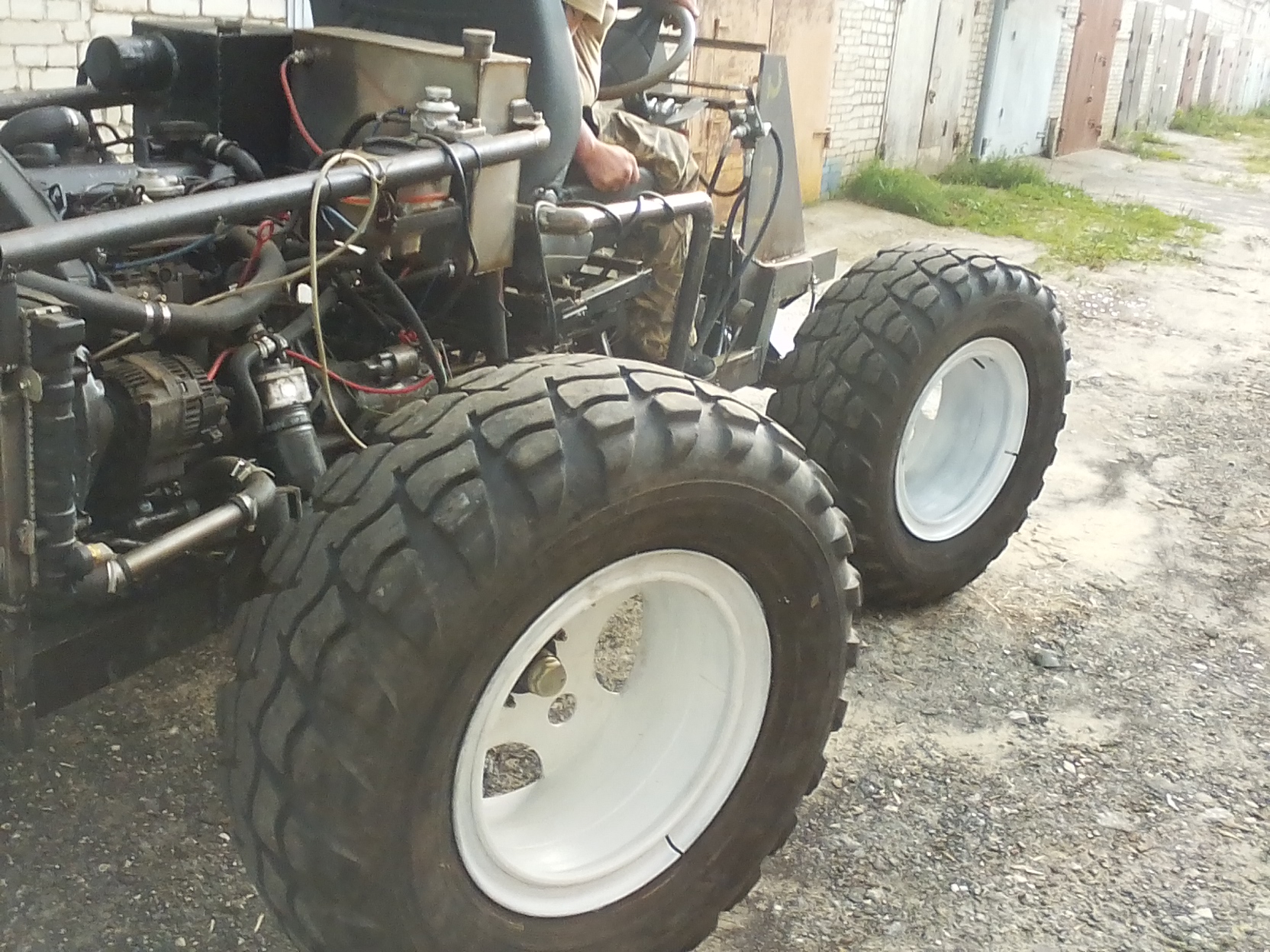

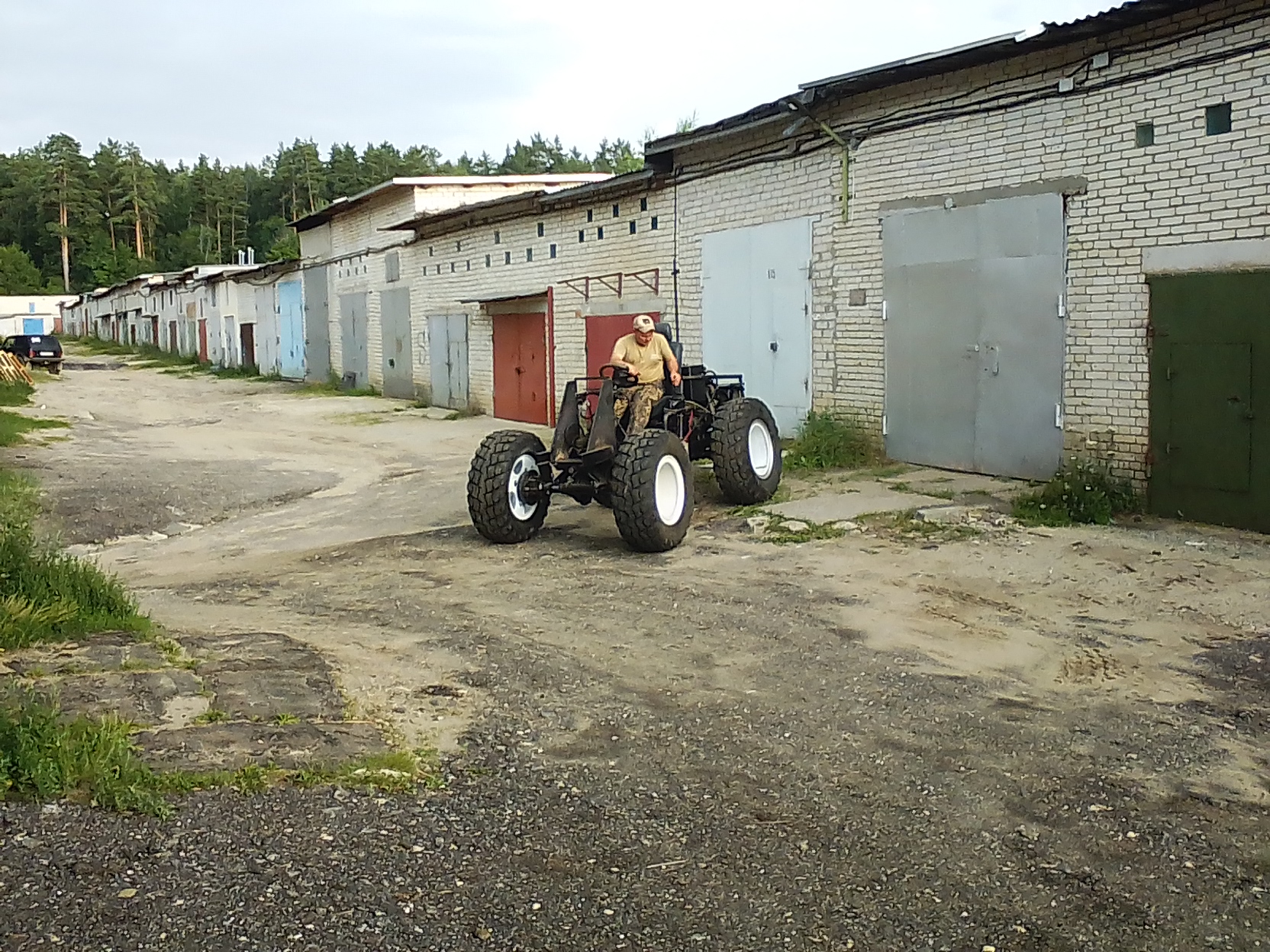

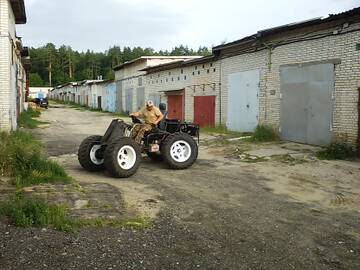

Вот результат.

https://forumupload.ru/uploads/000b/0b/c7/3861/t77312.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t747191.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t780819.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t448516.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t251917.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t935949.jpg

Не большое видео работ полногоуправления.

https://www.youtube.com/watch?v=auLbeIfItHU

+1

3

Большой однако.

0

4

78rus написал(а):

Большой однако.

Да, из разряда мини меня пора выгонять.

0

5

ospivr написал(а):

Да, из разряда мини меня пора выгонять.

Ну так есть раздел Трактора категории С - F (большие)  где все про самодельные трактора, вышедшие из категории мини.  Можно всю тему переместить в этот раздел, если хочешь.

0

6

KostW написал(а):

Можно всю тему переместить в этот раздел, если хочешь.

Спасибо за заботу)), но пожалуй останусь здесь.

0

7

Всем. Доброго времени суток.
Кто в теме колхозных мостов УАЗ, прошу провести среди меня разъяснительную работу.
Мост сзади перевернут и проушины на поперечную тягу могут смотреть только назад, из за этого
развал колес не правильный - верх поуже.
Вопрос: как сделать правильный развал?

0

8

ospivr

ospivr написал(а):

Мост сзади перевернут и проушины на поперечную тягу могут смотреть только назад, из за этого
развал колес не правильный - верх поуже.

Так и должно получиться. Теоретически можно поменять правый с левым кулаком. Тогда тяга уйдёт вперёд и развал станет нормальным. Только вот возможно ли это без пересверловки отверстий в кулаках, мне неведомо. Если решитесь на пересверловку, то в продаже есть кондуктора. УАЗоводы меняют кастр с их помощью. Если старые отверстия в кулаках заварите, то металл вокруг зоны сварки подкалится  и сверлить будет возможно только твердосплавом в сверлильном станке. Лучше бобышки из болтов делать, резьбу резать и вкручивать, тогда сверлится легче.
Но придётся делать кривую поперечную тягу для обхода хвостовика.
Надеюсь понятно объяснил.
Шаблоны есть + 3 градуса и +5. Вам надо +3. Это завал шкворня для лучшей рулёжки. Понятно, что вам и 0 градусов подойдет, просто нет таких.  0 можно сделать с помощью смартфона и программы Protractor. Поставить прогу и смартфоном выставить кулак в нули по плоскости крышки шкворня. Сверлить под это положение кулака.

0

9

78rus написал(а):

Теоретически можно поменять правый с левым кулаком.

Я думал, что достаточно перевернуть кулаки на 180 градусов, но

78rus написал(а):

Тогда тяга уйдёт вперёд и развал станет нормальным.

Рулевые наконечники будут вставляться сверху, а там рама и

78rus написал(а):

придётся делать кривую поперечную тягу для обхода хвостовика

78rus написал(а):

Надеюсь понятно объяснил

За науку спасибо, но это очень трудозатратно, воздержусь.

0

10

ospivr
А отвернуть кулаки в сборе  от чулка и повернуть на другие отверстия не получится? Если нет, то сами чулки из корпуса диференциала  высверлить заклепки и повернуть как нужно и заварить вновь, хотя и геморно это... Или просто отвернуть кулаки в сборе и повернув как нужно приварить к чулку, на служебной буханке я когда-то  приваривал в дополнение к болтам  (постоянно слабли и текло масло), терпело лет 15 до списания УАЗа.

0

11

ospivr написал(а):

А отвернуть кулаки в сборе  от чулка и повернуть на другие отверстия не получится?

Так и я о том же

ospivr написал(а):

Я думал, что достаточно перевернуть кулаки на 180 градусов

Но тогда уши (они конические) под рулевой палец отрезать от кулака и перевернув похорошему приварить?
Это даст подключение поперечной тяги снизу кулака, но ее все равно надо изгибать из за хвостовика смотрящего в перед,
а к тяге еще прикреплен гидроцилиндр.?????

0

12

78rus написал(а):

Теоретически можно поменять правый с левым кулаком. Тогда тяга уйдёт вперёд и развал станет нормальным.

KostW написал(а):

А отвернуть кулаки в сборе  от чулка и повернуть на другие отверстия не получится?

Доброго времени суток!

Посмотрел на мост по внимательнее и пришла такая мысль.
1. Повернуть кулаки на 180 градусов (это возможно, т.к. кулаки крепятся к чулкам на болтах).
2. Плюнуть на родные приливы на кулаках, а поставить рулевые сошки, так чтобы они смотрели на зад и соединить поперечной тягой.

Вопрос: выдержат ли нагрузку поворота четыре болта крепления сошки?

0

13

Доброго времени суток!
Проблему с развалом задних колёс вроде бы решил.

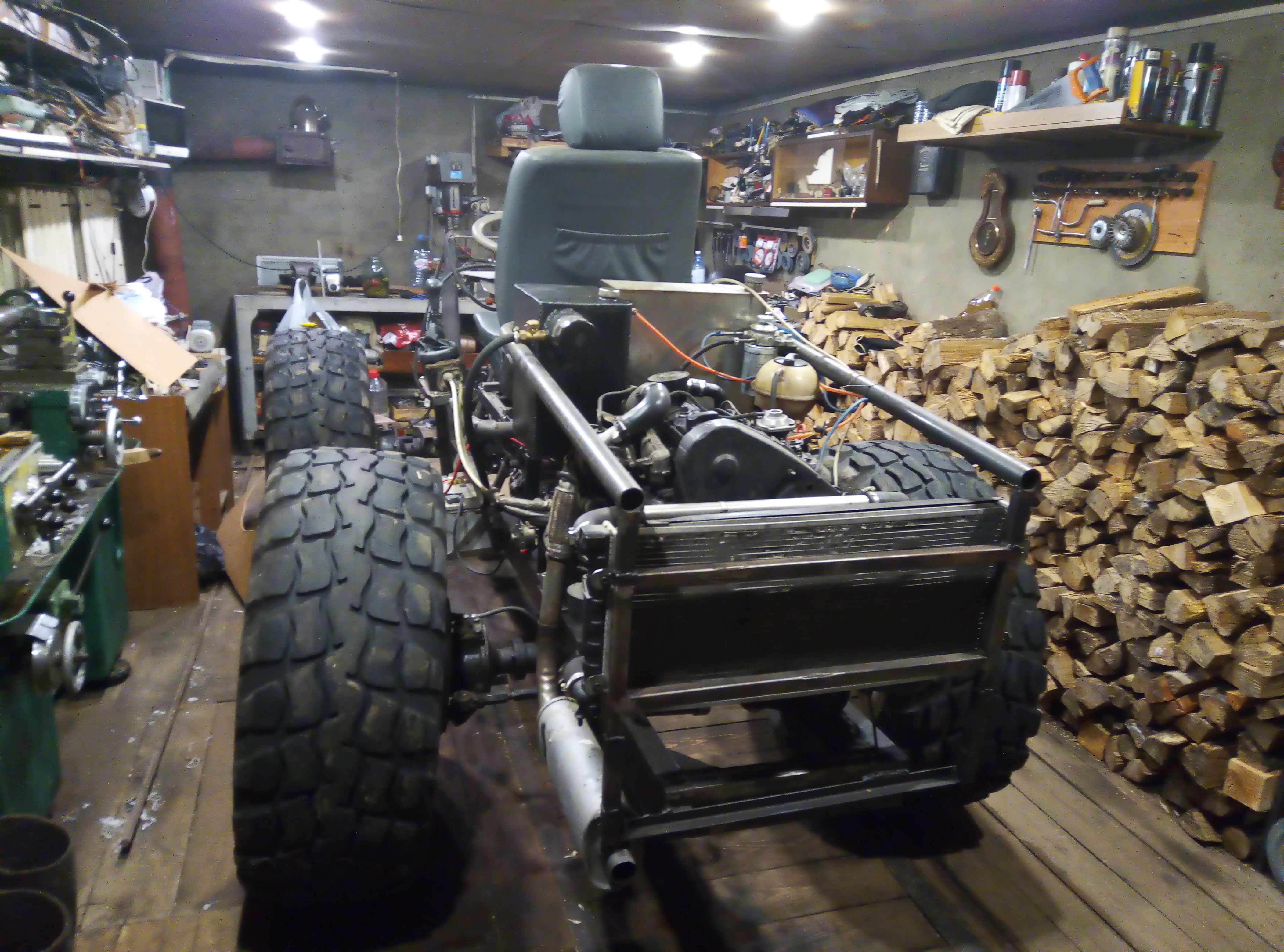

Было вот так

https://forumupload.ru/uploads/000b/0b/c7/3861/t590305.jpg

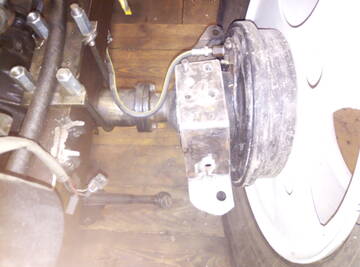

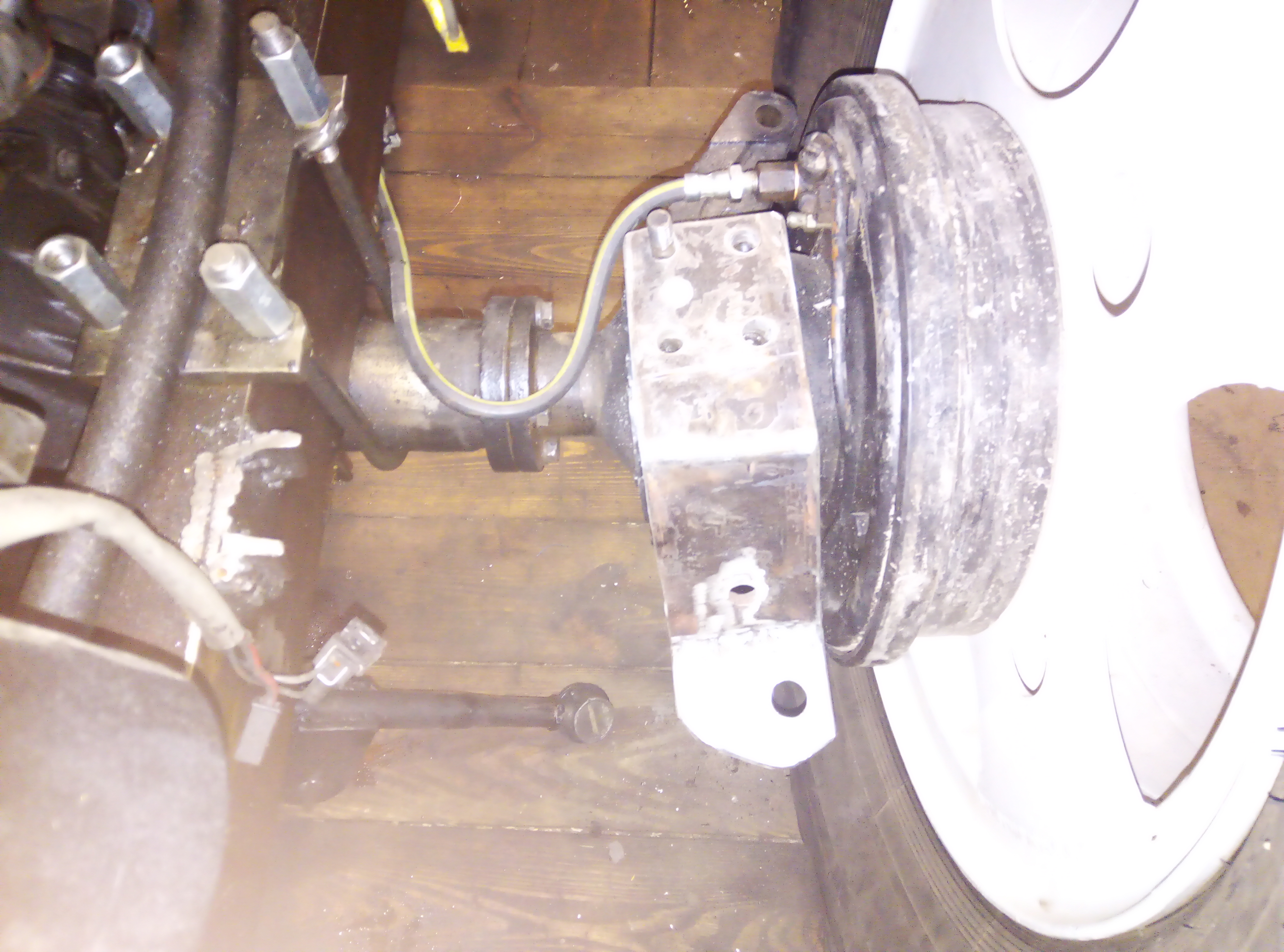

Перевернул кулаки на 180 градусов, колеса встали прямо.

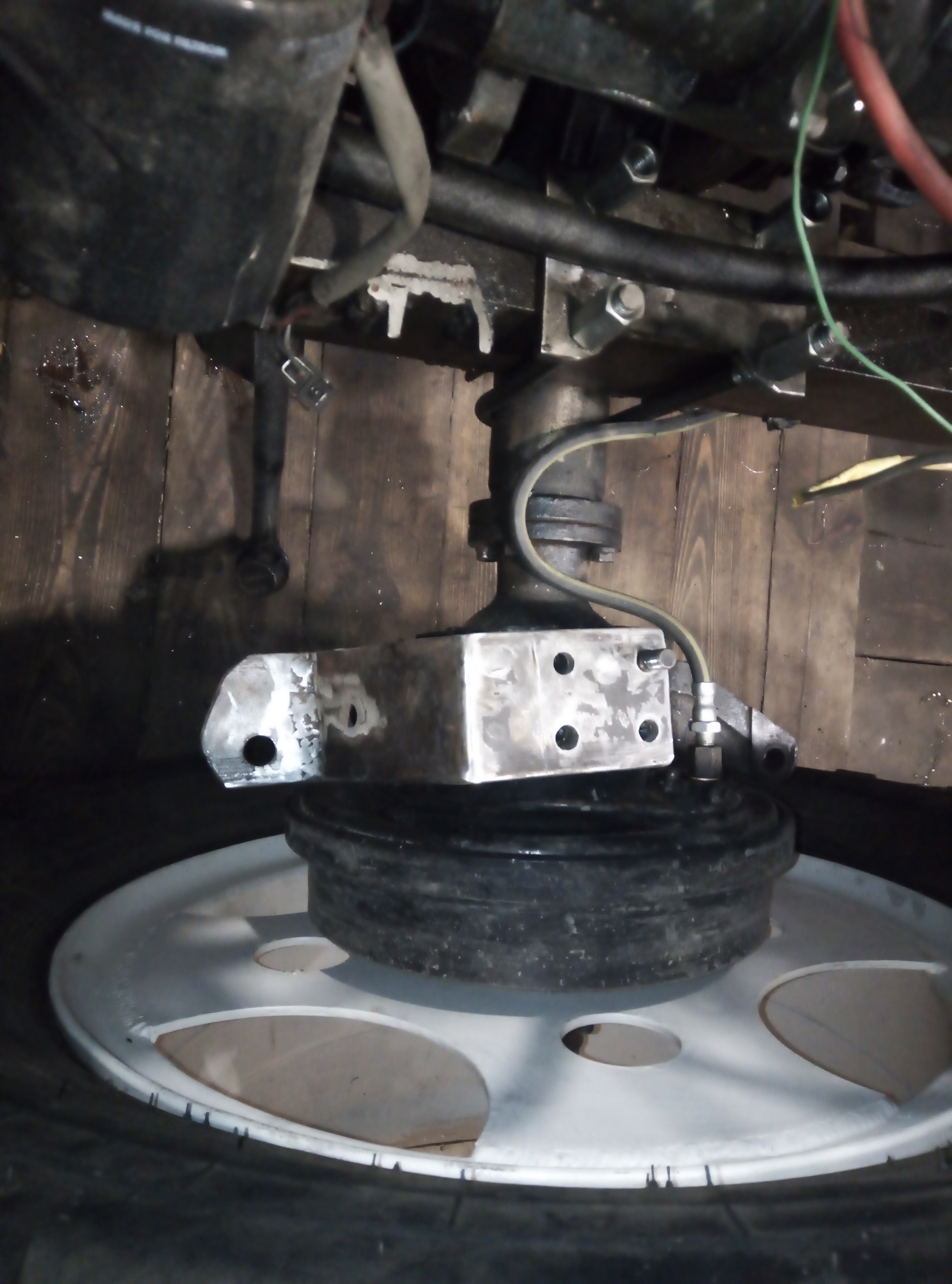

Сделал сошки из 10 метала, углы на косынках, думаю выдержат. Осталось сделать схождение и попробовать на ходу.

https://forumupload.ru/uploads/000b/0b/c7/3861/t689489.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t983384.jpg

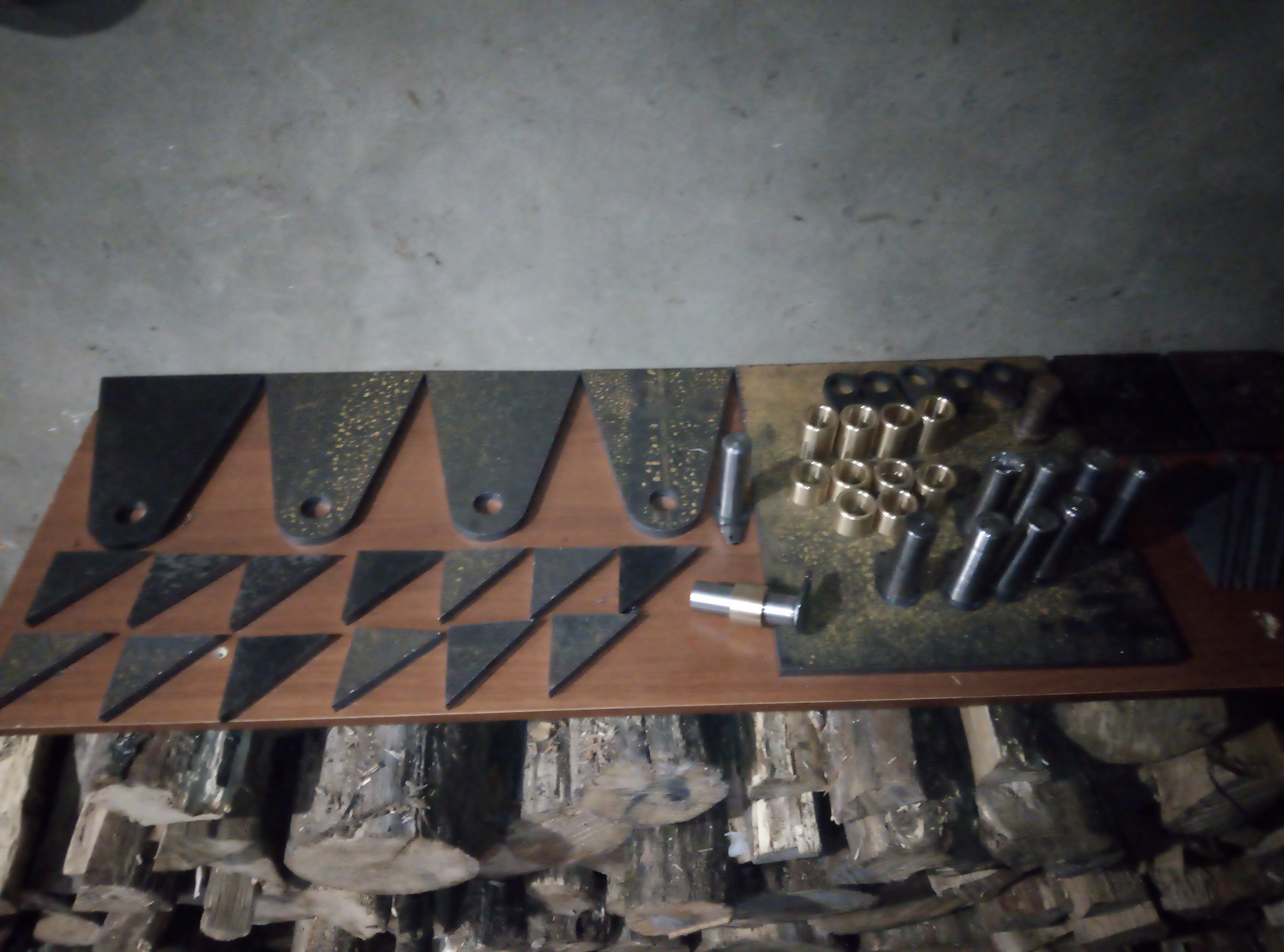

На лазере заказаны начальные детали стойки подъема.

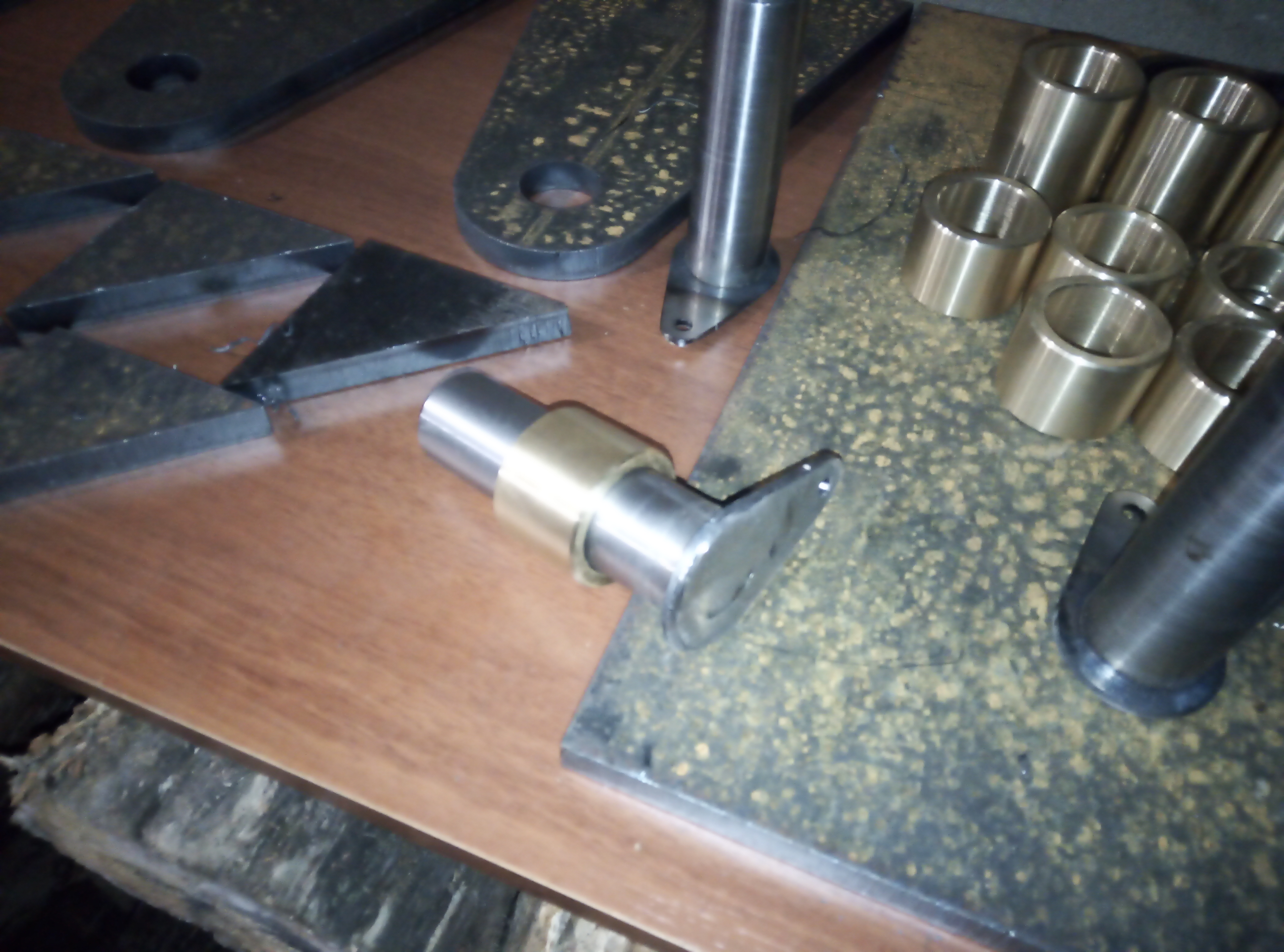

Выточил втулки и пальцы на будущие соединения клюшек.

https://forumupload.ru/uploads/000b/0b/c7/3861/t63666.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t669501.jpg

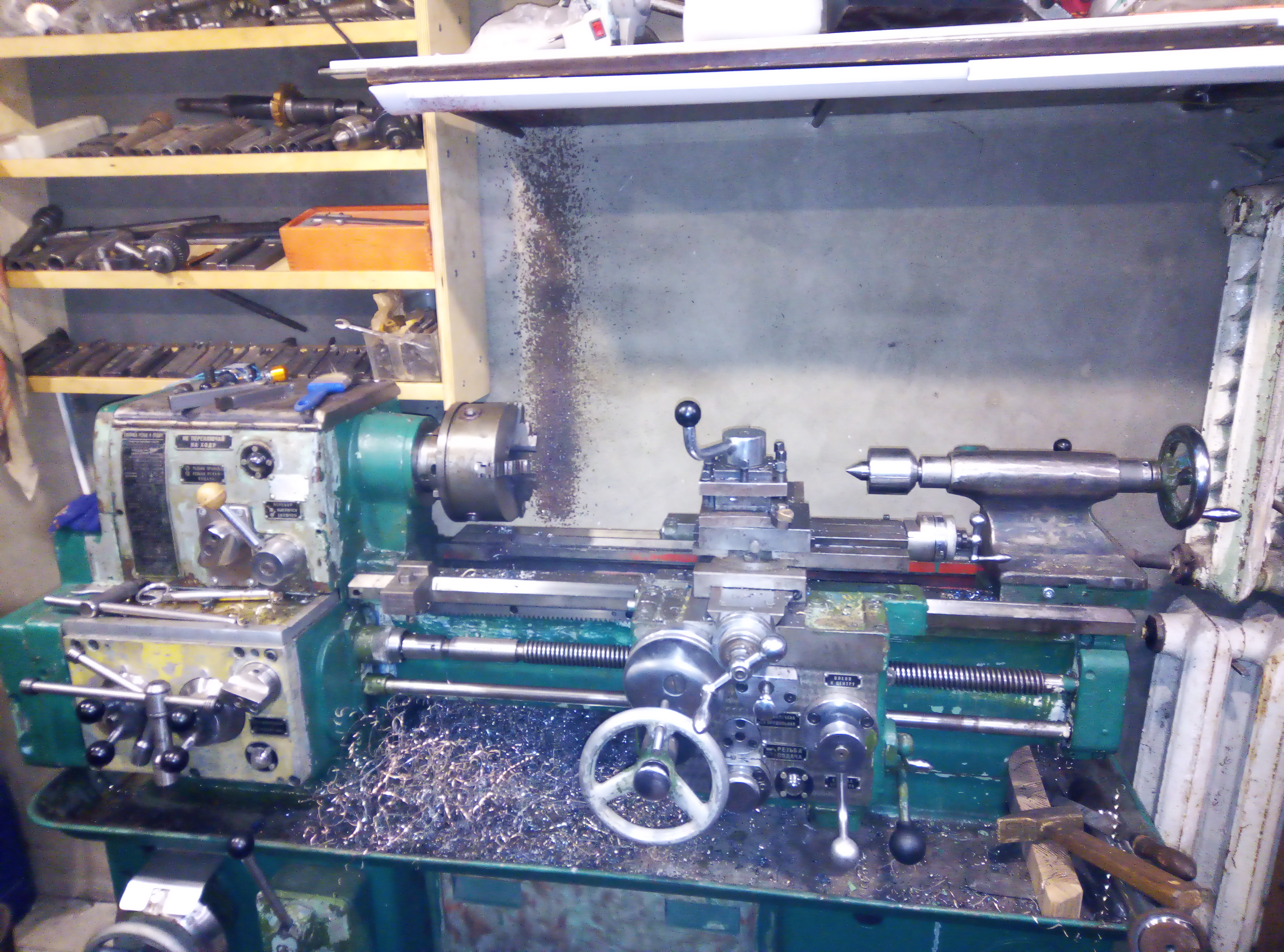

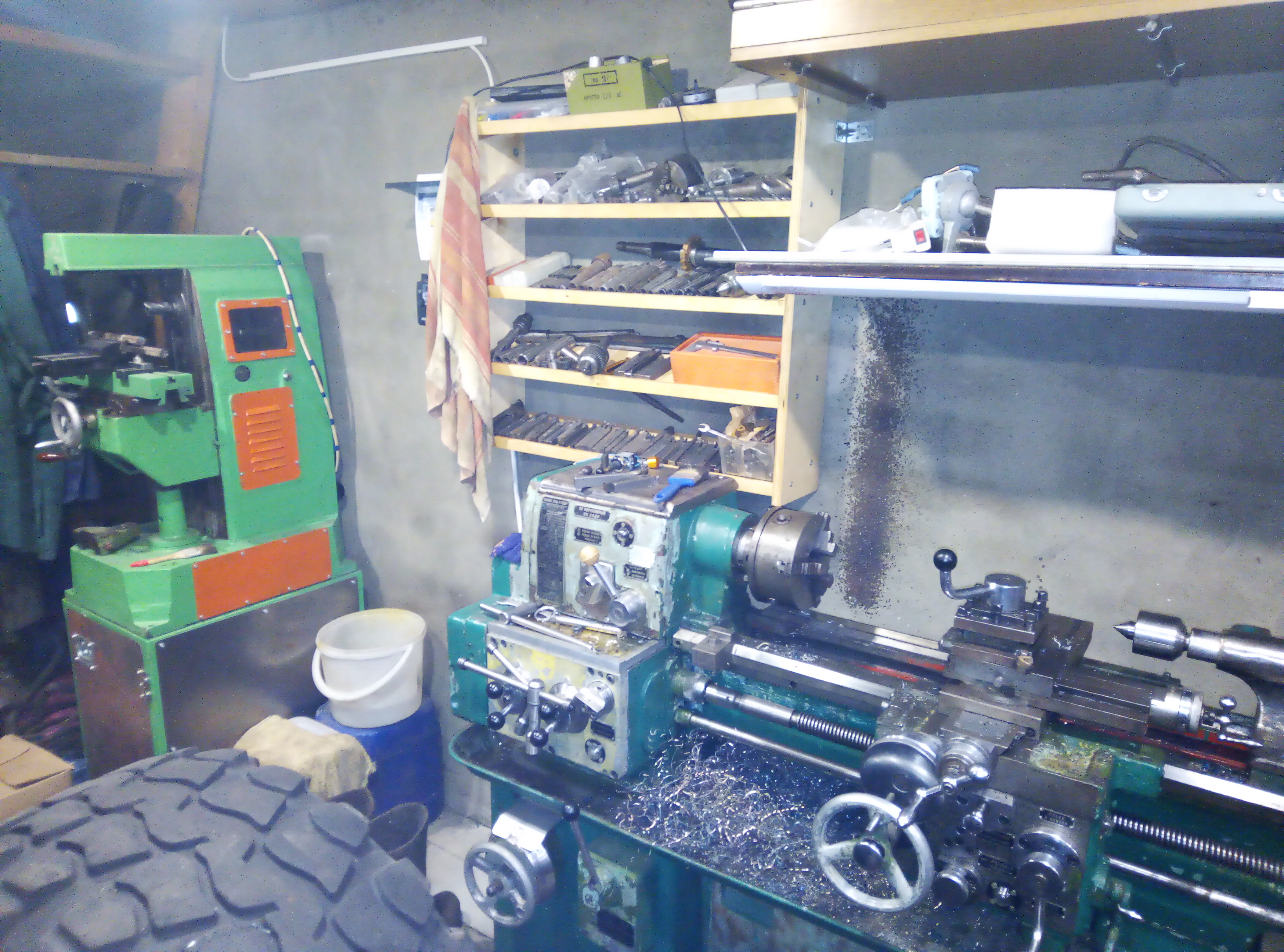

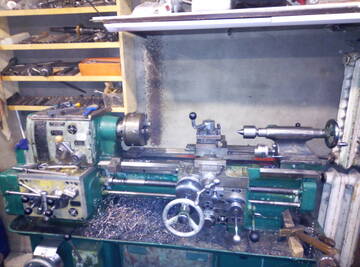

Приобрёл помощников 1П611 и НГФ110-Ш4, приводил в порядок (токарный правда так и не покрасил), но очень доволен.

https://forumupload.ru/uploads/000b/0b/c7/3861/t310596.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t636663.jpg

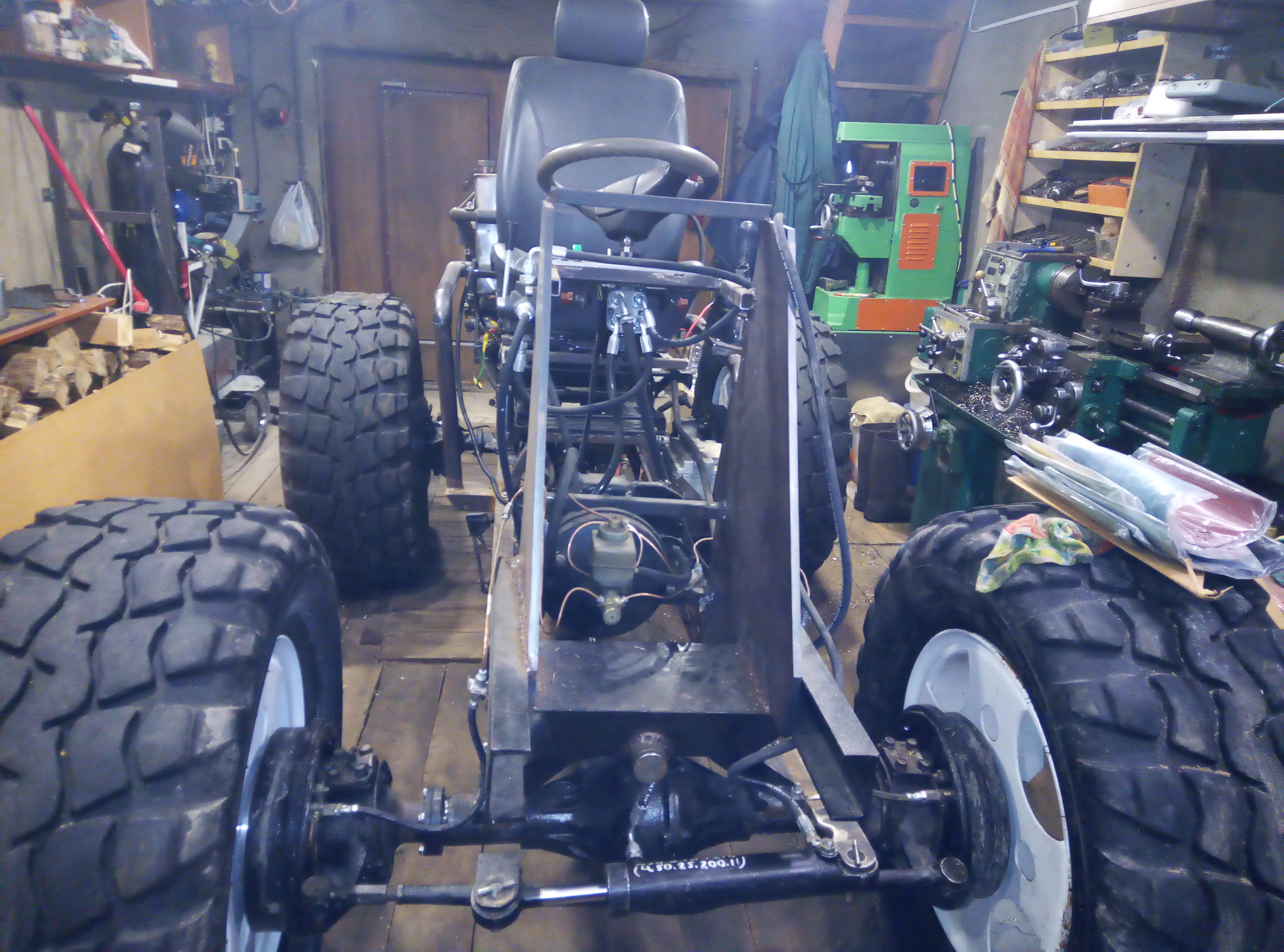

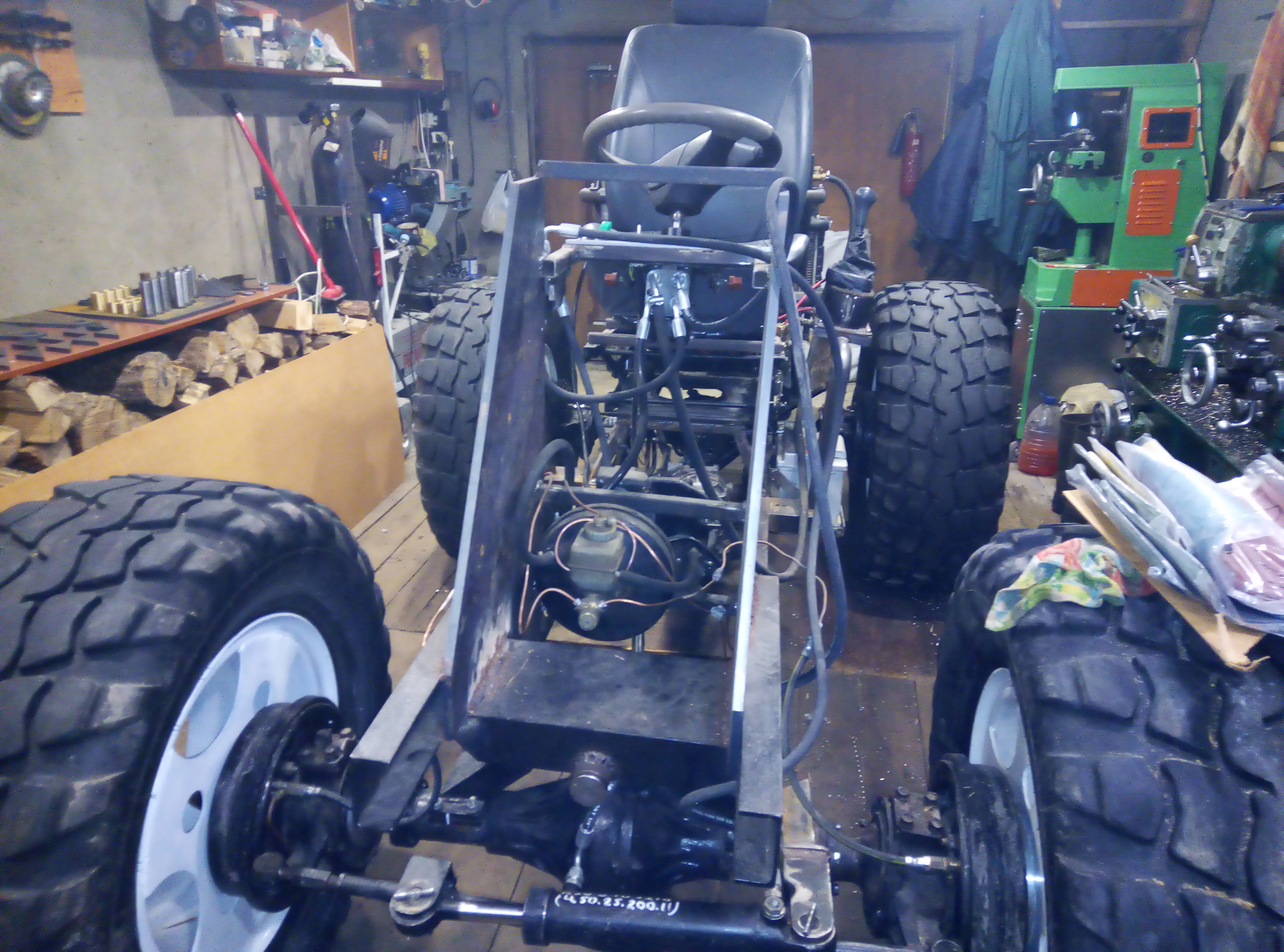

Нарисовалась проблема по раме, похоже при сварке щёк или же при покатушках рама пошла винтом, но я вроде бы его не сильничал)))

https://forumupload.ru/uploads/000b/0b/c7/3861/t939561.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t362380.jpg

Есть у кого мысли как поправить без резки рамы?
Могу попробовать домкратить правый передний угол, но как зафиксировать заднюю часть, упереть распором в потолок, там второй этаж?
Ещё вопрос. Как правильно расчитать лекалы клюшек для лазерщика?
Задумал сделать подъем ковша по принципу Амкадора, т.е. повторить всю его схему кинематики.

Отредактировано ospivr (26 декабря, 2023г. 09:40:54)

0

14

ospivr написал(а):

Ещё вопрос. Как правильно расчитать лекалы клюшек для лазерщика?
Задумал сделать подъем ковша по принципу Амкадора, т.е. повторить всю его схему кинематики.

Коллега, редко читаю до конца, сейчас прочёл. Если ещё актуально, то вот как делал я. Файлы в лазер сохранял в формате двг , он понятен софту у лазерщиков.
https://youtu.be/EsCUfWLtZAw?si=Aq5IiyV4YfOYT3P4

0

15

78rus написал(а):

то вот как делал я.

Доброго времени суток.
Посмотрел твои труды. Для себя решил, что это очень трудозатратно (изучение, освоение, работа над ошибками).
Буду делать макет из ДВП поднимать, опускать, крутить. Лазерщик сказал давай макет хоть из бумаги,
но в натуральную величину, дальше его дело. Часть деталей уже нарезана, нужно установить на прихватках к щекам,
но первоначально выпрямить щеки на раме. Гидроцилиндры 2 шт. куплены.

Отредактировано ospivr (8 февраля, 2024г. 09:56:37)

0

16

ospivr написал(а):

но в натуральную величину

Но можно же и в уменьшенном масштабе сделать. И все то, что в компасе в видео сделано, можно же и простыми линейками и циркулем все решить, если вникать в программу компас не хочется ;) . А потом из уменьшенного масштаба пересчитать на нормальные размеры и их указать для "лазерщика".
ПыСы: Я тоже с компасом не любитель, рисовал больше в визио. Но функций там намного меньше.

0

17

KostW написал(а):

Но можно же и в уменьшенном масштабе сделать.

Наверное так устроено моё мышление, что в натуральную величину я воспринимаю лучше.
Буду делать частями. Щеки уже установлены, правда криво)))), но думаю исправлю.
Есть задняя плита, крепление гидроцилиндра к плите, сам гидроцилиндр, ответные части к
щекам для установки верхних частей клюшек, втулки, пальцы.
Можно потихоньку всё собирать на прихватках, делать клюшки из ДВП, смотреть как и куда подойдёт цилиндр.
ДВП просто режется ножом, если промазал или не понравилось всё в печку и делать новый, дабы материал доступный.
Конечный понравившийся вариант перенести на рулонную бумагу и к лазерщику.
Дальше пусть сам думает, как в той песне Высоцкого "зря что ль поили"))))).

0

18

ospivr
У меня сейчас есть время. Если скинете картинку сбоку, то я нарисую клюшки. Надо линию горизонта, точки крепления клюшек и ГЦ. Колеса передние тоже надо.
Нарисую на координатной сетке, сможете выпилить и примерить.

0

19

78rus написал(а):

Нарисую на координатной сетке, сможете выпилить и примерить.

Спасибо за заботу.
В выходные постараюсь снять нужные размеры и нарисовать. Отпишусь в понедельник.

0

20

ospivr
Ок. Я следующую неделю могу, дальше времени не будет.

0

21

78rus написал(а):

Если скинете картинку сбоку, то я нарисую клюшки. Надо линию горизонта, точки крепления клюшек и ГЦ. Колеса передние тоже надо.

Доброго времени суток.

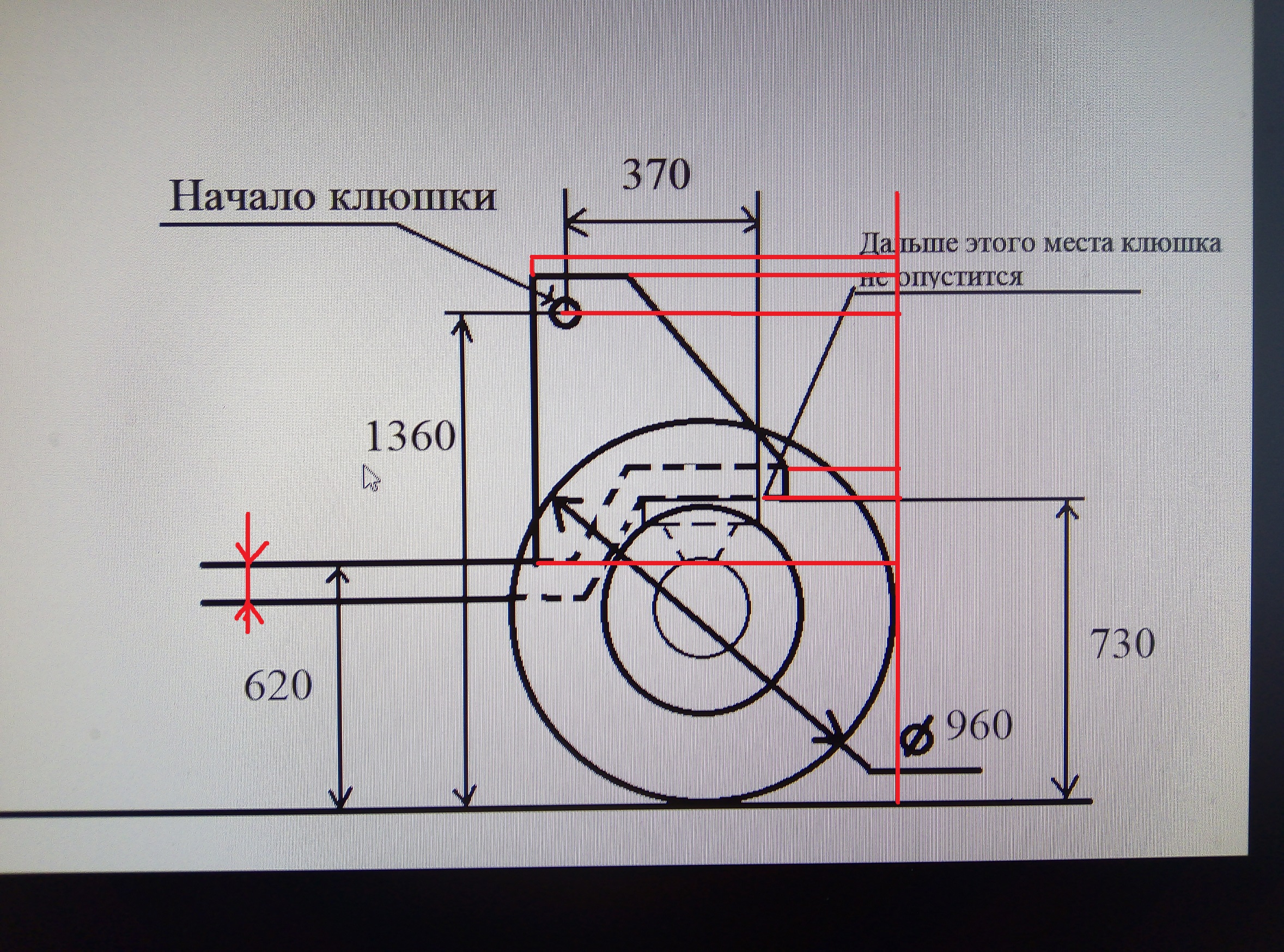

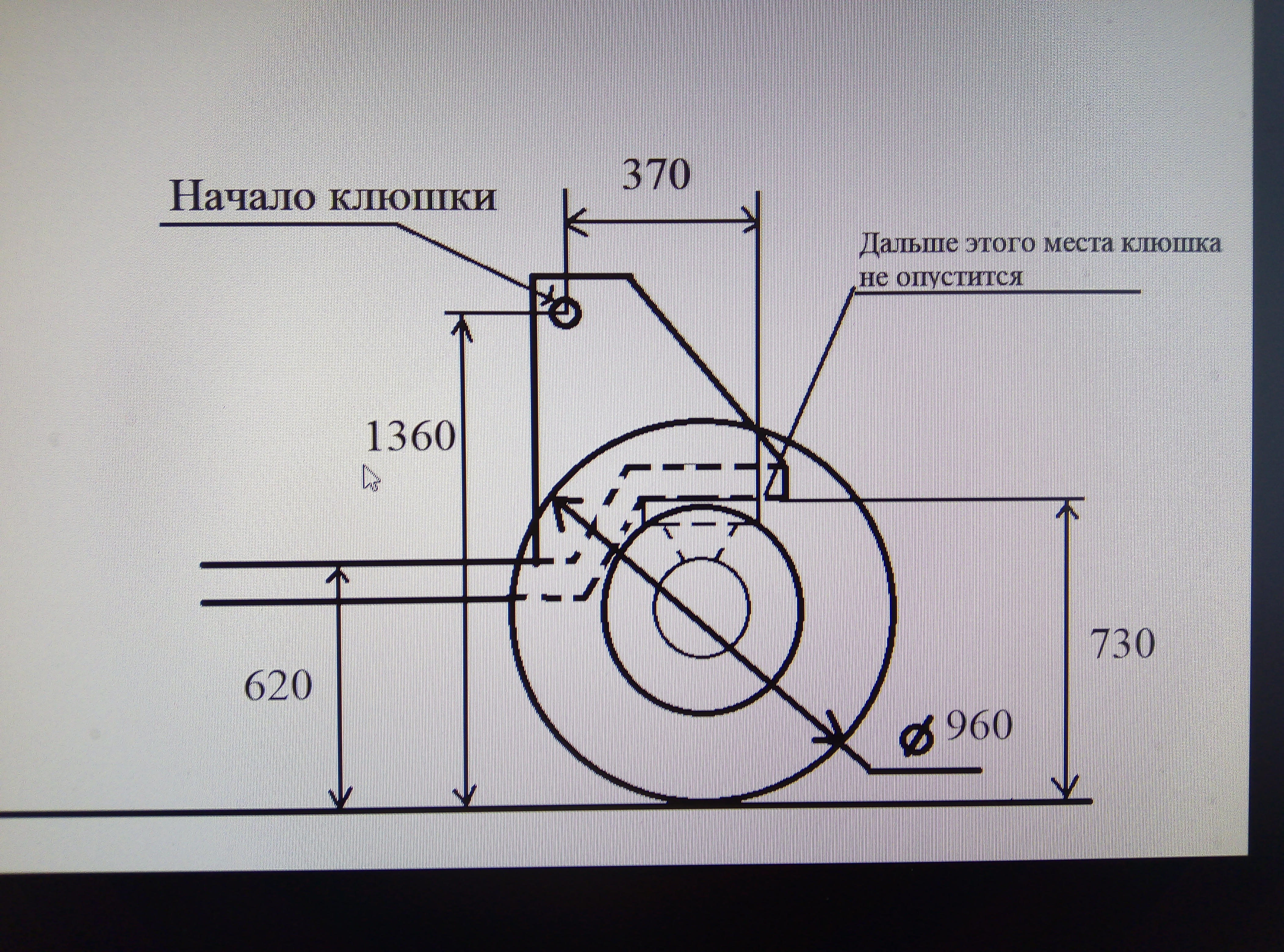

Нарисовал как смог)))

https://forumupload.ru/uploads/000b/0b/c7/3861/t903960.jpg

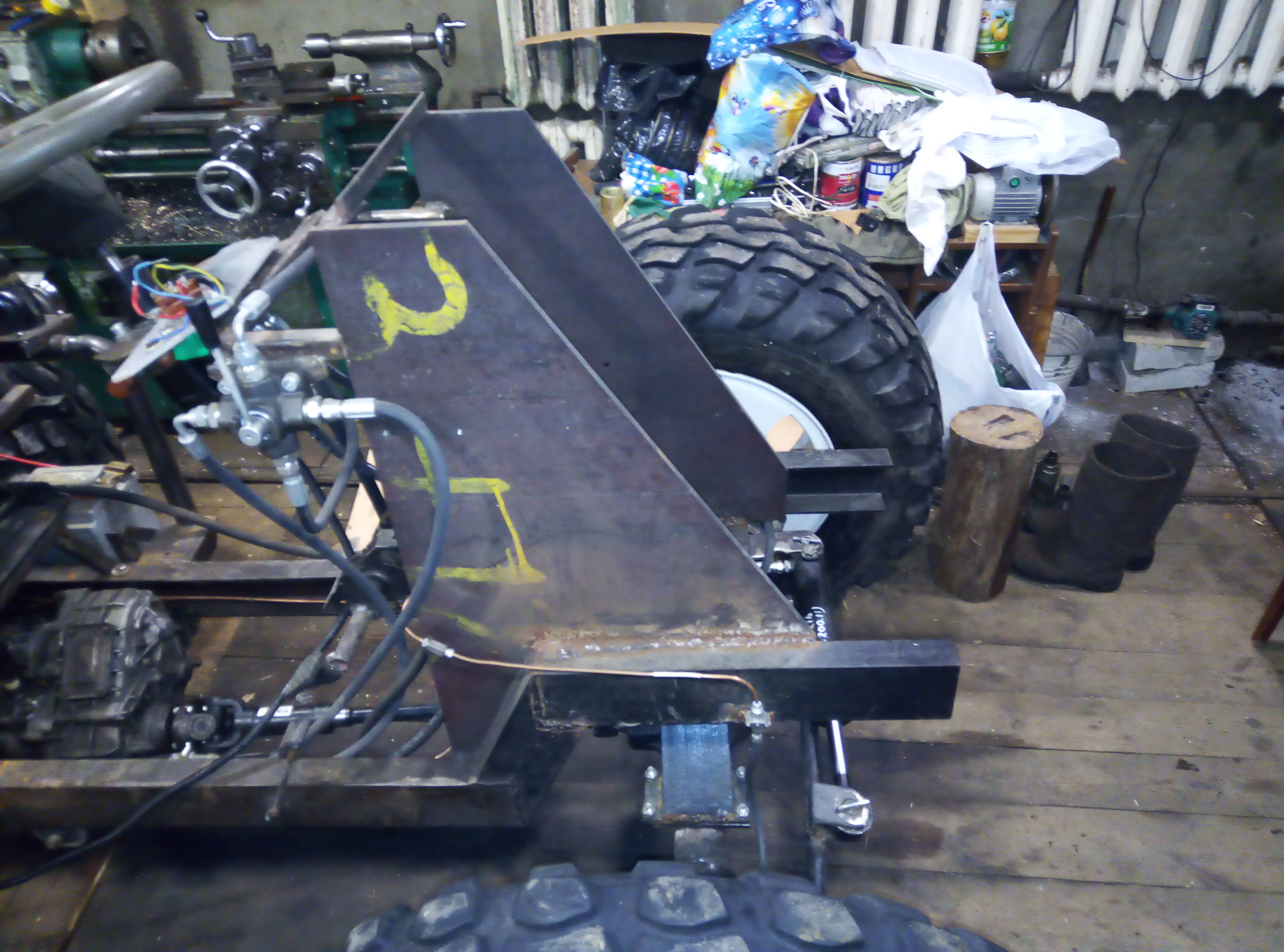

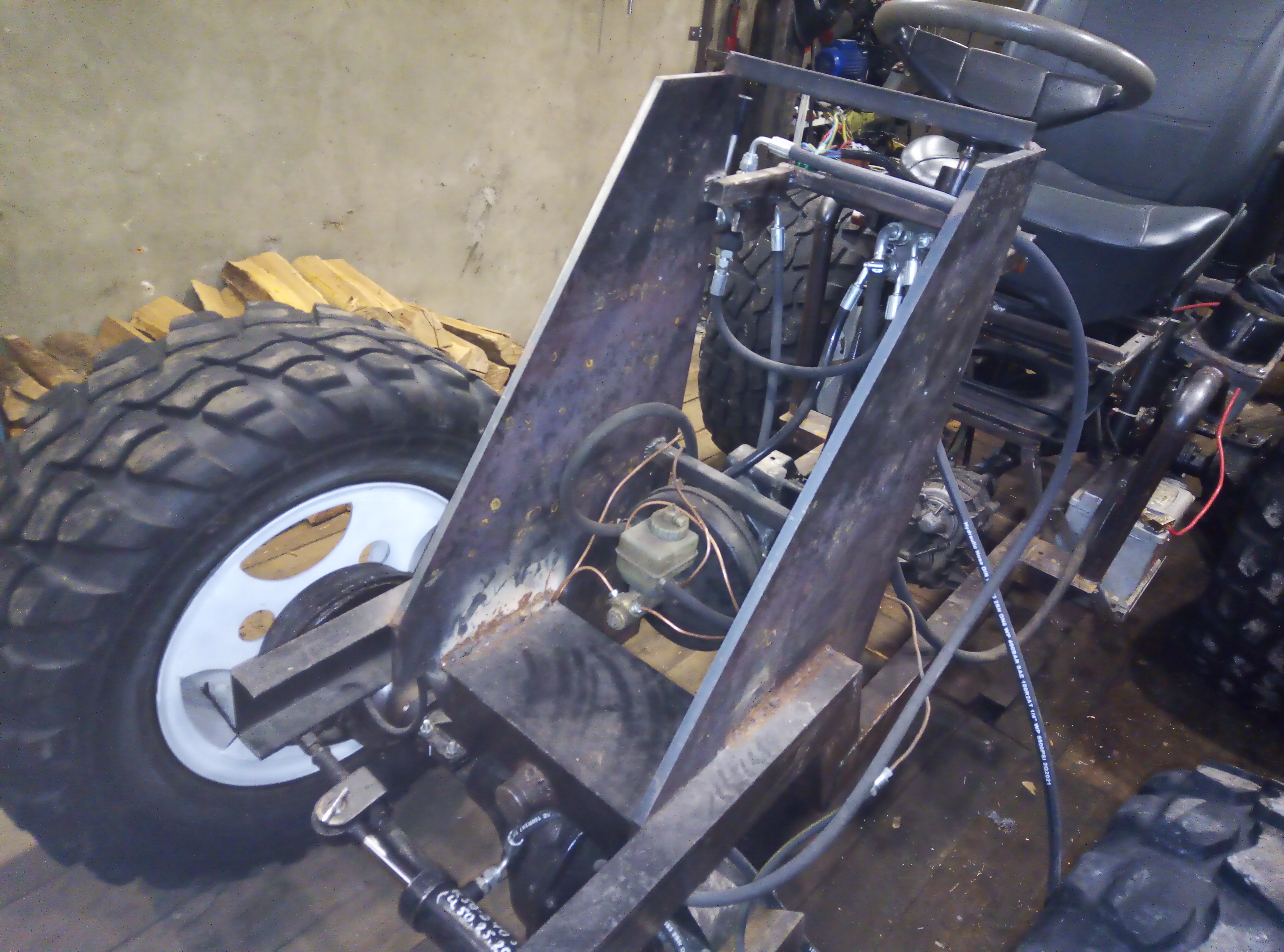

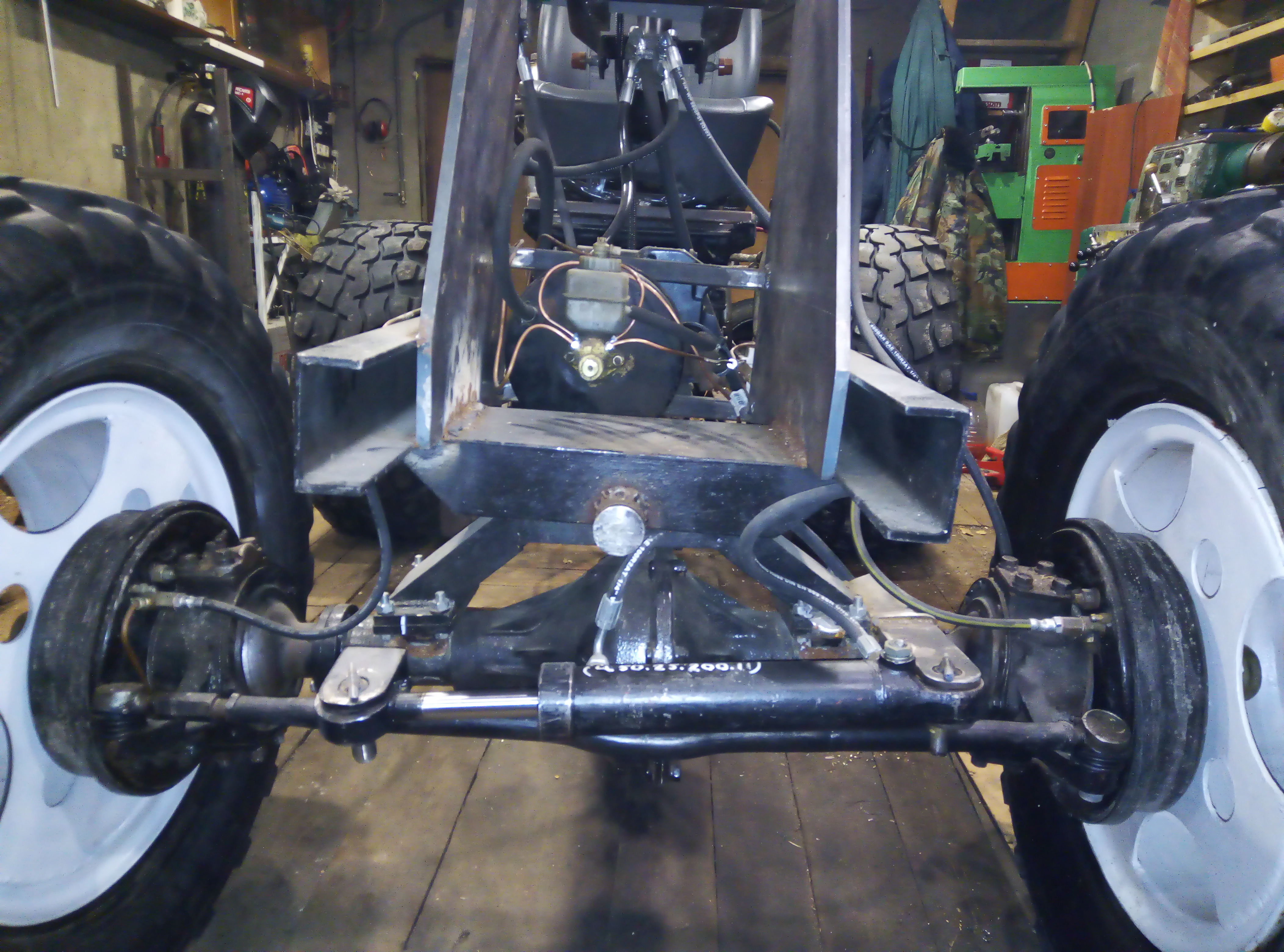

Для понимания как выглядит сейчас несколько фото.

https://forumupload.ru/uploads/000b/0b/c7/3861/t358268.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t278046.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t174388.jpg

На щеках задняя часть будет заканчиваться плитой, в неё упираются гидроцилиндры. Место их установки надо определять.
Гидроцилиндры 2 шт. 80х40х320.620. Один на подъём, второй на выворот ковша. Схема Амкадора.

0

22

ок

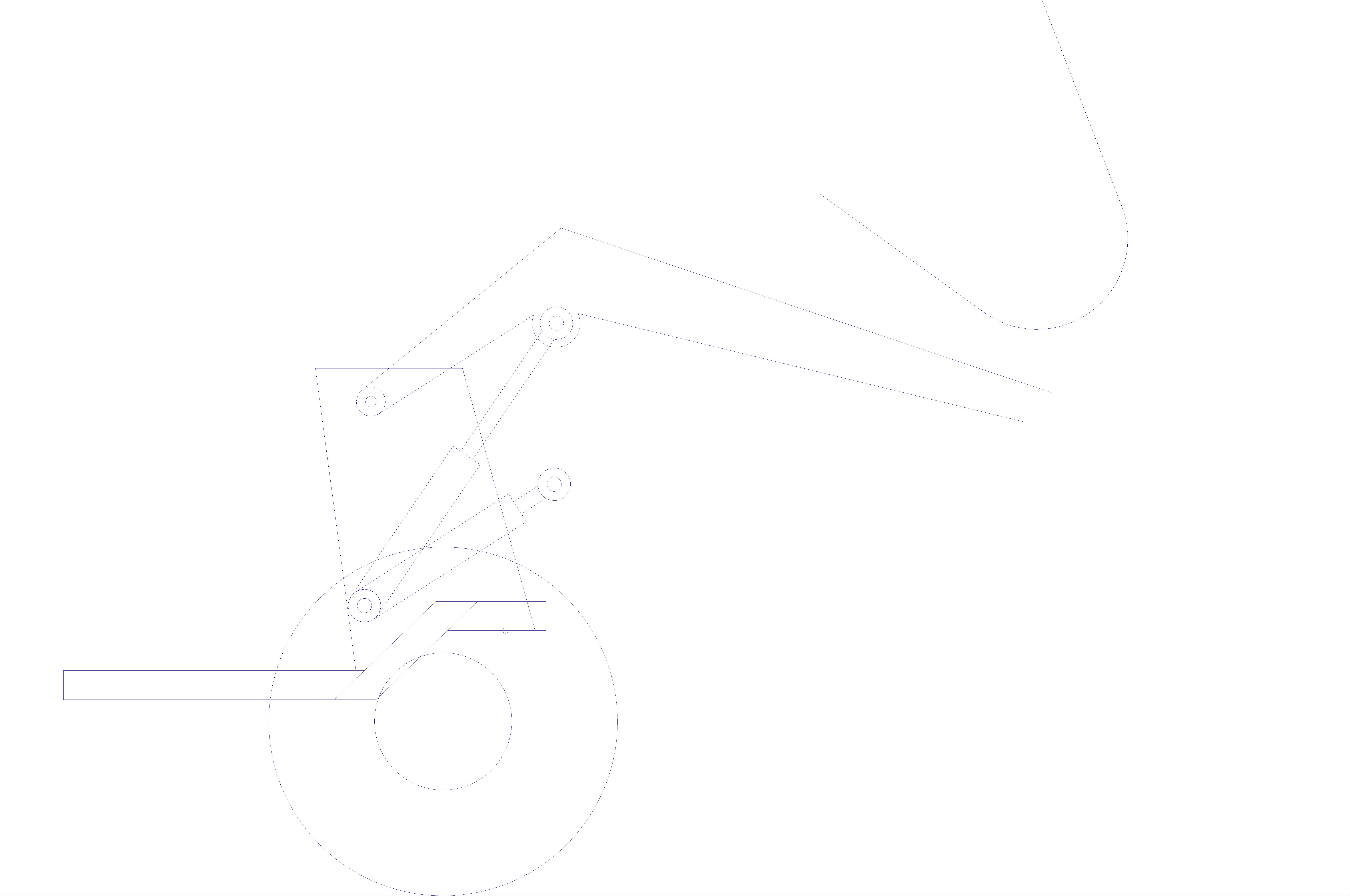

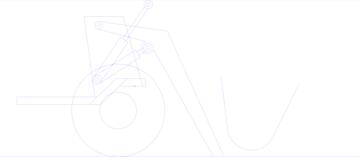

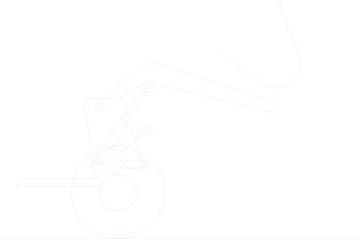

Попробовал порисовать. Не получается. Мало данных.
1) Не хватает размеров от начала колеса, а это даёт как длину клюшек, так и понимание формы щёк. Вы же планируете задние уши ГЦ крепить к задней стенке (не очень понимаю как), а для этого мне нужно понимать где пойдёт эта стенка. На картинке она вертикальная, а на фото со скосом.
2) Посмотрел много Амкодоров, на всех за подъём отвечают 2 цилиндра, за опрокидывание 1  цилиндр. Вы же хотите использовать всего 2 штуки.
На тех данных, которые я увидел рисуется несуразица. Очень малый подъём клюшек. Ну и по количеству ГЦ непонятно. Скиньте видео того Амкодора, на который вы ориентируетесь.

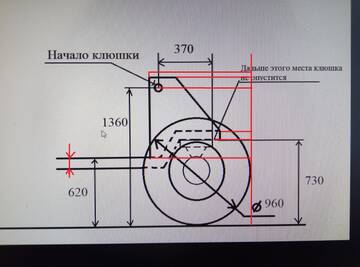

Нужны размеры горизонтальных красных линий. Можно на бумажке и сфотать.

https://forumupload.ru/uploads/000b/0b/c7/4688/t903960.jpg

https://forumupload.ru/uploads/000b/0b/c7/4688/t142276.jpg

https://forumupload.ru/uploads/000b/0b/c7/4688/t67184.jpg

0

23

78rus написал(а):

Скиньте видео того Амкодора, на который вы ориентируетесь.

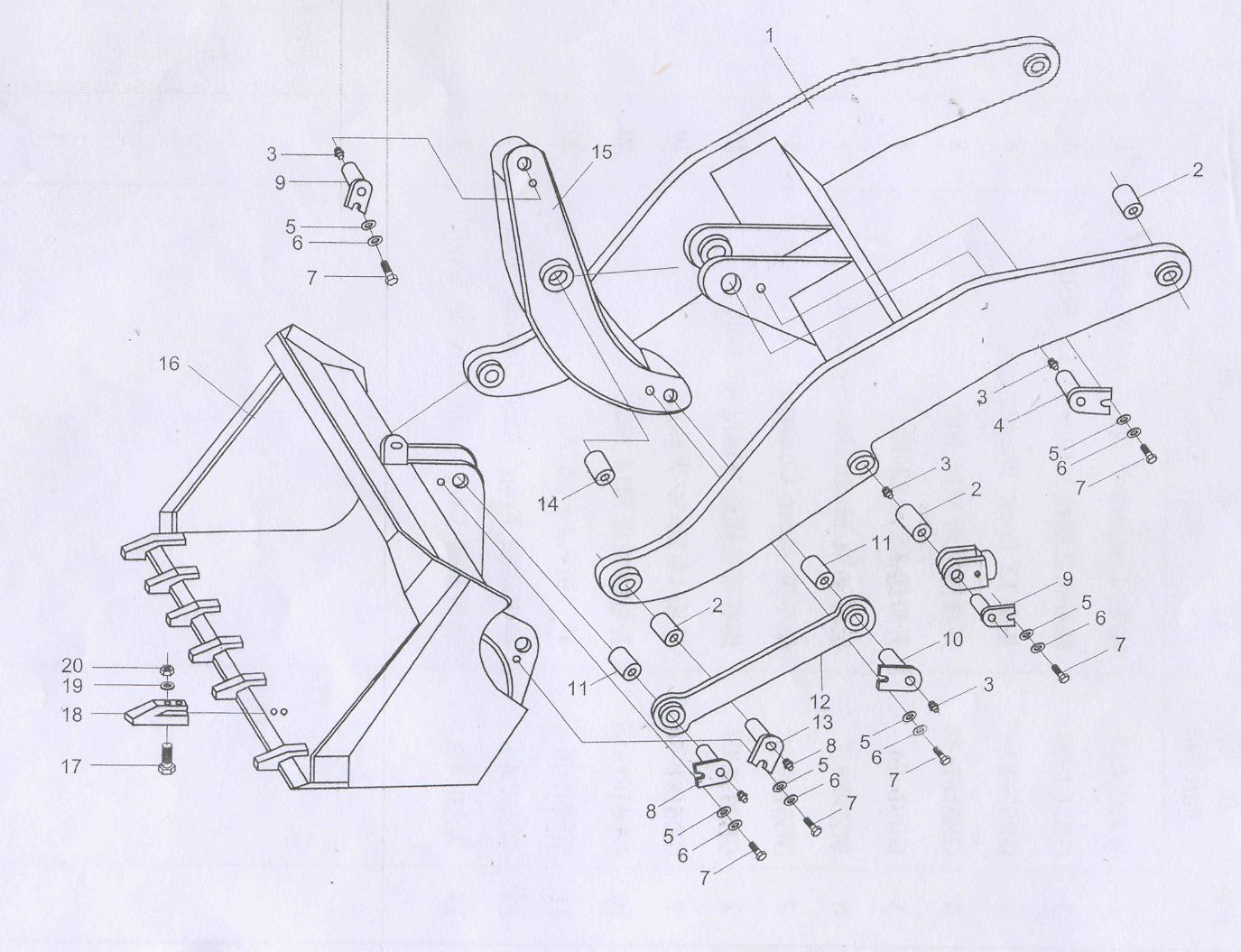

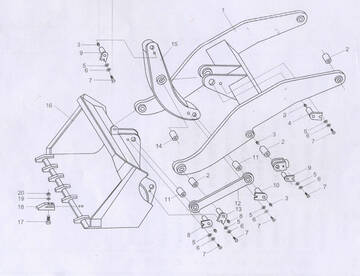

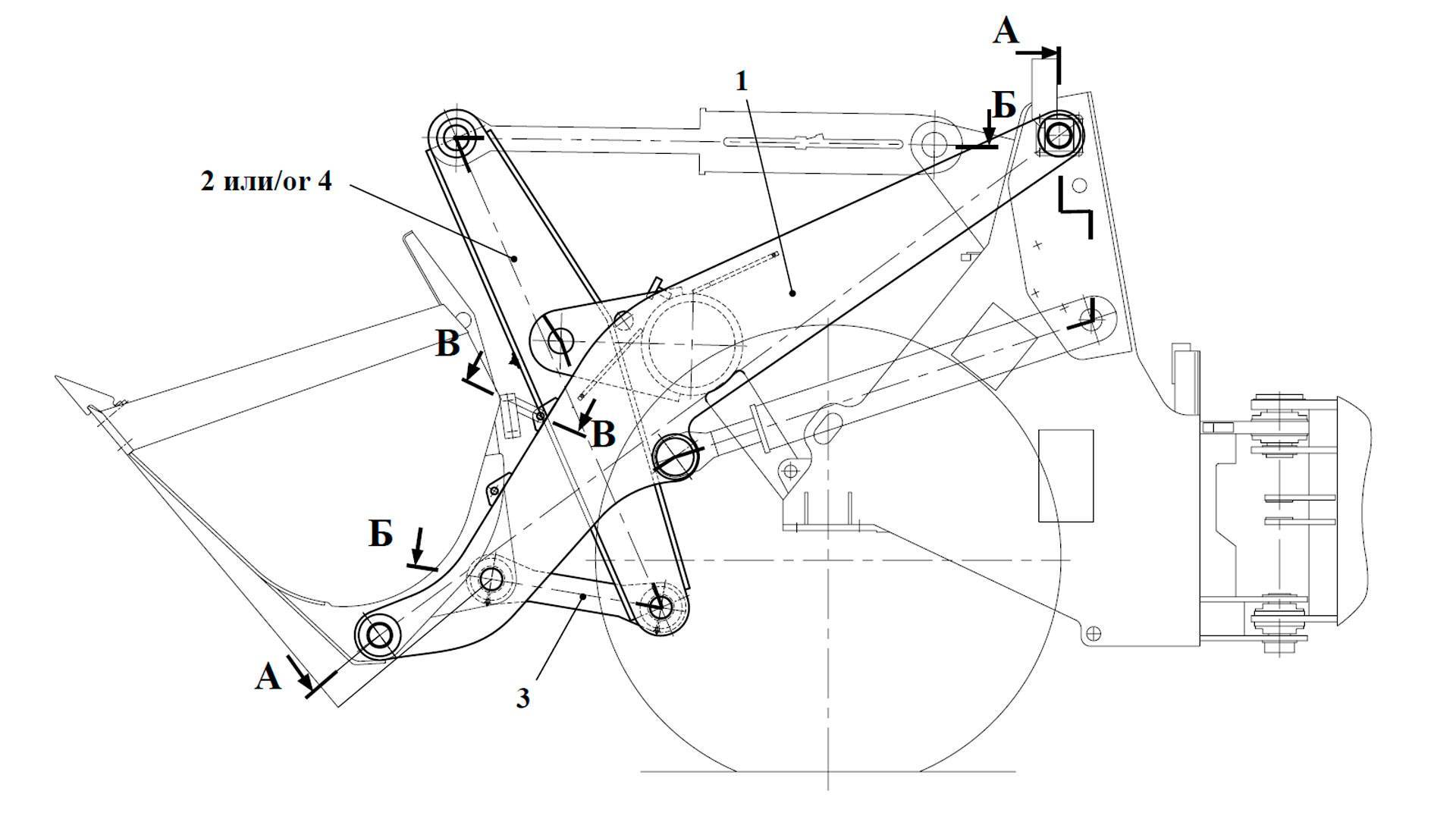

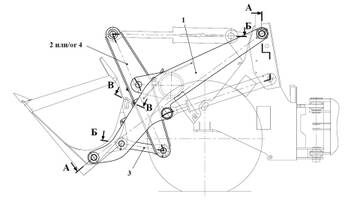

Кинематика по во такому принципу

https://forumupload.ru/uploads/000b/0b/c7/3861/t119982.jpg

https://forumupload.ru/uploads/000b/0b/c7/3861/t340386.jpg

только на подъём один цилиндр в середину клюшки.
Оба цилиндра крепятся на заднюю плиту через прушины, один по самому верху, второй ниже.
Задняя часть щёк горизонтально,просто так на фото.

0

24

ospivr

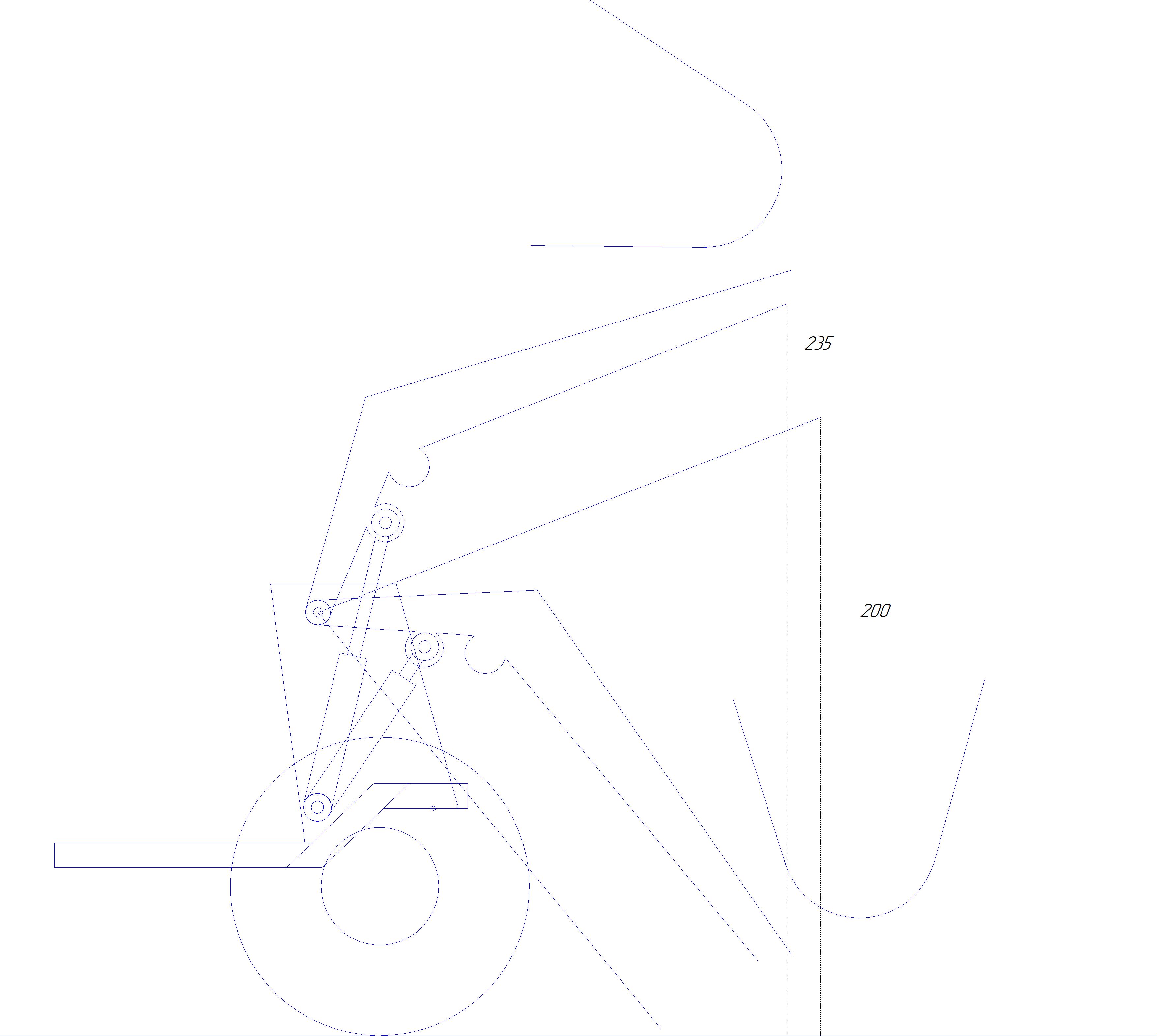

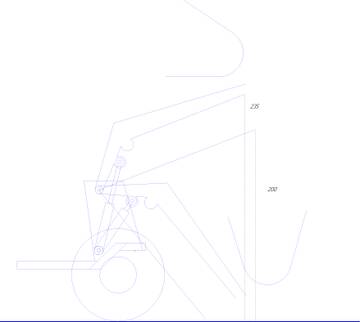

Посчитал. Ваш ГЦ давит 8.000 кг. при давлении 160 атмосфер. Высота подъёма от 2 метров до 2.5 получается примерно. Если 250 см поделить  на 32 хода штока получается около 8. То есть максимальная грузоподъёмность будет 8.000/8=1000. Тонна. Одна тонна. Это грубо. Так как у вас будет постоянно меняться плечо, то грузоподъёмность с подъёмом будет падать.
Вам точно хватит одной тонны грузоподъёмности? А ещё ГЦ и места его крепления будут испытывать нагрузку в 8 тонн. Выдержат?
И ещё. Такая кинематика может оказаться невозможной в принципе. То есть можно будет сделать механизм отслеживания горизонта, но невозможно будет упереть в него ГЦ подъёма клюшек.
Тут ведь есть нюанс: ход ваших ГЦ 320 мм., значит ухо крепления ГЦ к клюшке будет на расстоянии примерно в 200 мм. (величина примерно равная половине хода ГЦ).
В общем всё равно надо те расстояния о которых я писал выше. Без них не вычислить длину клюшек, а значит и высоту подъёма.

https://forumupload.ru/uploads/000b/0b/c7/4688/t388078.jpg

0

25

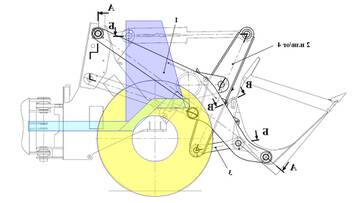

А вот я совместил ваш трактор и картинку от Амкодора. Совместил по колесу. Как видно, у вас щёки сильно смещены вперед. То есть для получения приемлемой погрузочной высоты придется ковш выносить вперёд, дальше от колес. А это негативно скажется на эксплуатационных качествах. Плечо большое получится.
Но! Именно поэтому мне и нужны размеры. Возможно (скорее всего) я нарисовал ваш трактор неправильно.

https://forumupload.ru/uploads/000b/0b/c7/4688/t787327.jpg

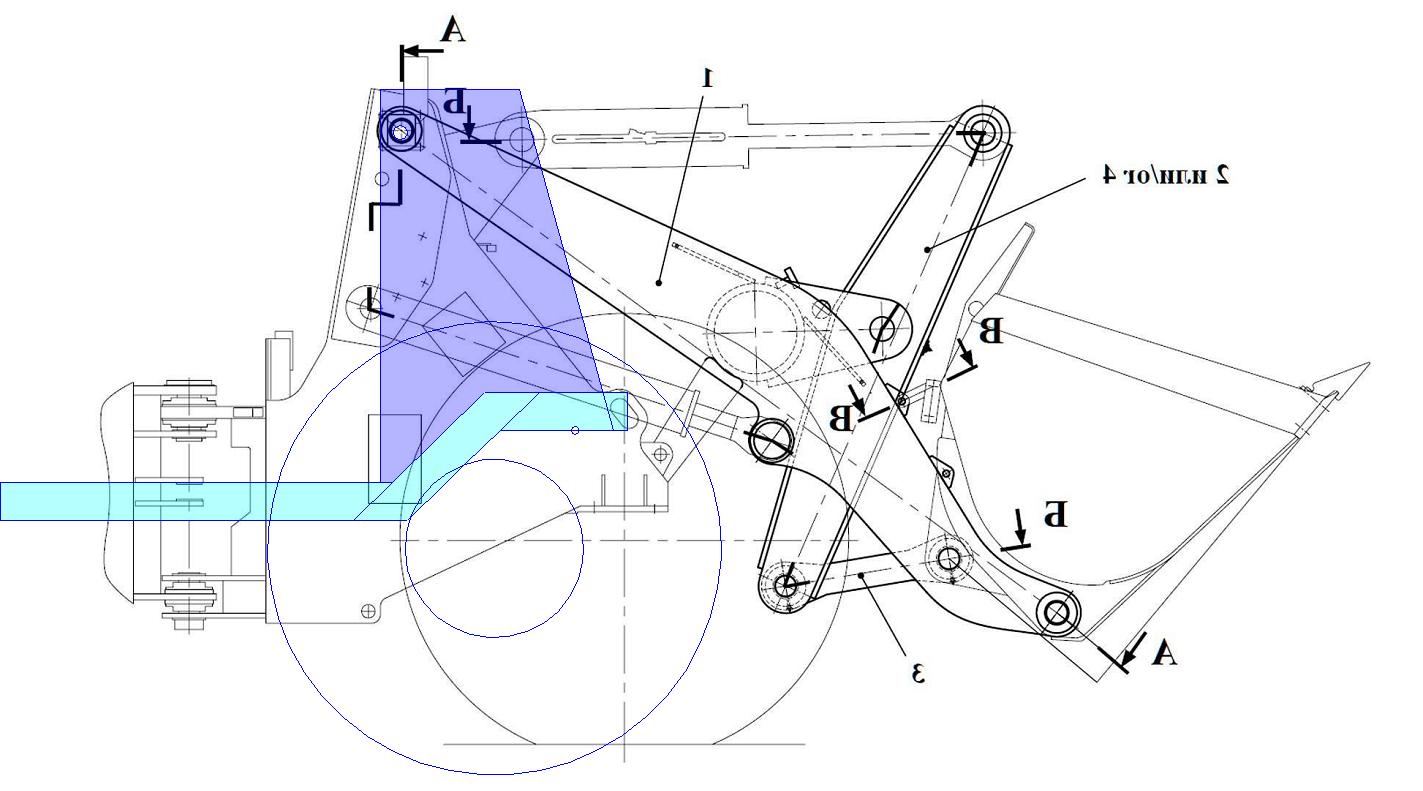

А это совмещение по креплению клюшек:

https://forumupload.ru/uploads/000b/0b/c7/4688/t487202.jpg

0

26

78rus написал(а):

Вам точно хватит одной тонны грузоподъёмности?

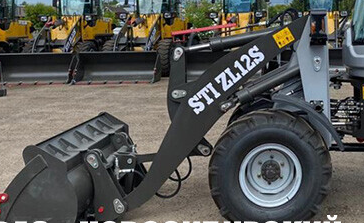

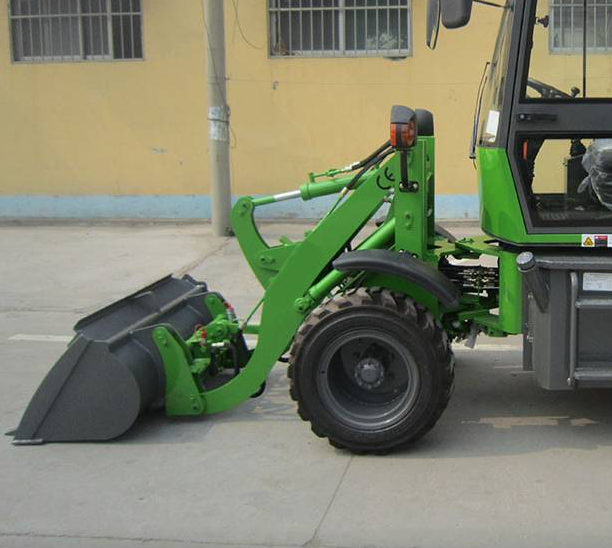

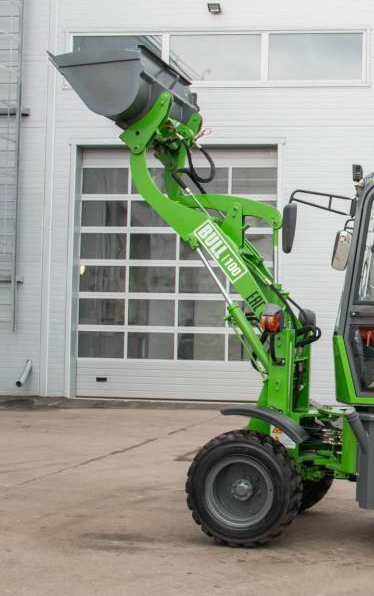

Вот эти малыши с грузоподъемностью в 1200 кг при своем весе 2800.
Думаю мне до их веса очень далеко. Кинематику хочу как у них.

https://forumupload.ru/uploads/000b/0b/c7/3861/t279900.png

https://forumupload.ru/uploads/000b/0b/c7/3861/t878623.png

https://forumupload.ru/uploads/000b/0b/c7/3861/t196952.png

78rus написал(а):

А ещё ГЦ и места его крепления будут испытывать нагрузку в 8 тонн. Выдержат?

Плита, щёки, проушины, косынки - всё из 12 мм.
ГЦ подъёма будет давить в перекладину между клюшками.

78rus написал(а):

Такая кинематика может оказаться невозможной в принципе.

Не совсем понял. Если речь идёт о том, что нельзя будет срывать грунт ниже колёс, т.е. вывернуть ковш, то я не согласен.
Большие погрузчики с такой схемой даже в карьерах работают.

78rus написал(а):

Именно поэтому мне и нужны размеры.

Запрошенные размеры будут.

0

27

ospivr написал(а):

78rus написал(а):
Такая кинематика может оказаться невозможной в принципе.

Не совсем понял.

У вас два одинаковых ГЦ. На клюшки и на копир. Из-за этого может не получиться сделать кинематику.
Вот смотрите: Ход вашего ГЦ 320 мм. Отсюда выходит что место крепления ГЦ к клюшке будет в пределах 160-180-200 мм (160, это половина хода ГЦ). То есть в первую очередь надо сделать нормальную артикуляцию клюшек исходя из размера ГЦ.
Учитывая что ГЦ будет один, идти он будет по центру.
А дальше надо будет нарисовать копир. По идее он тоже должен идти по центру. И вот очень не хотелось бы что бы элементы механизма подъёма клюшек конфликтовали с элементами копира.

0

28

ospivr написал(а):

Вот эти малыши с грузоподъемностью в 1200 кг при своем весе 2800.
Думаю мне до их веса очень далеко. Кинематику хочу как у них.

У этого погрузчика 2 (два) ГЦ на клюшки и ГЦ на копире другого размера.
Но 2 цилиндра на клюшки значительно упрощают моделирование.

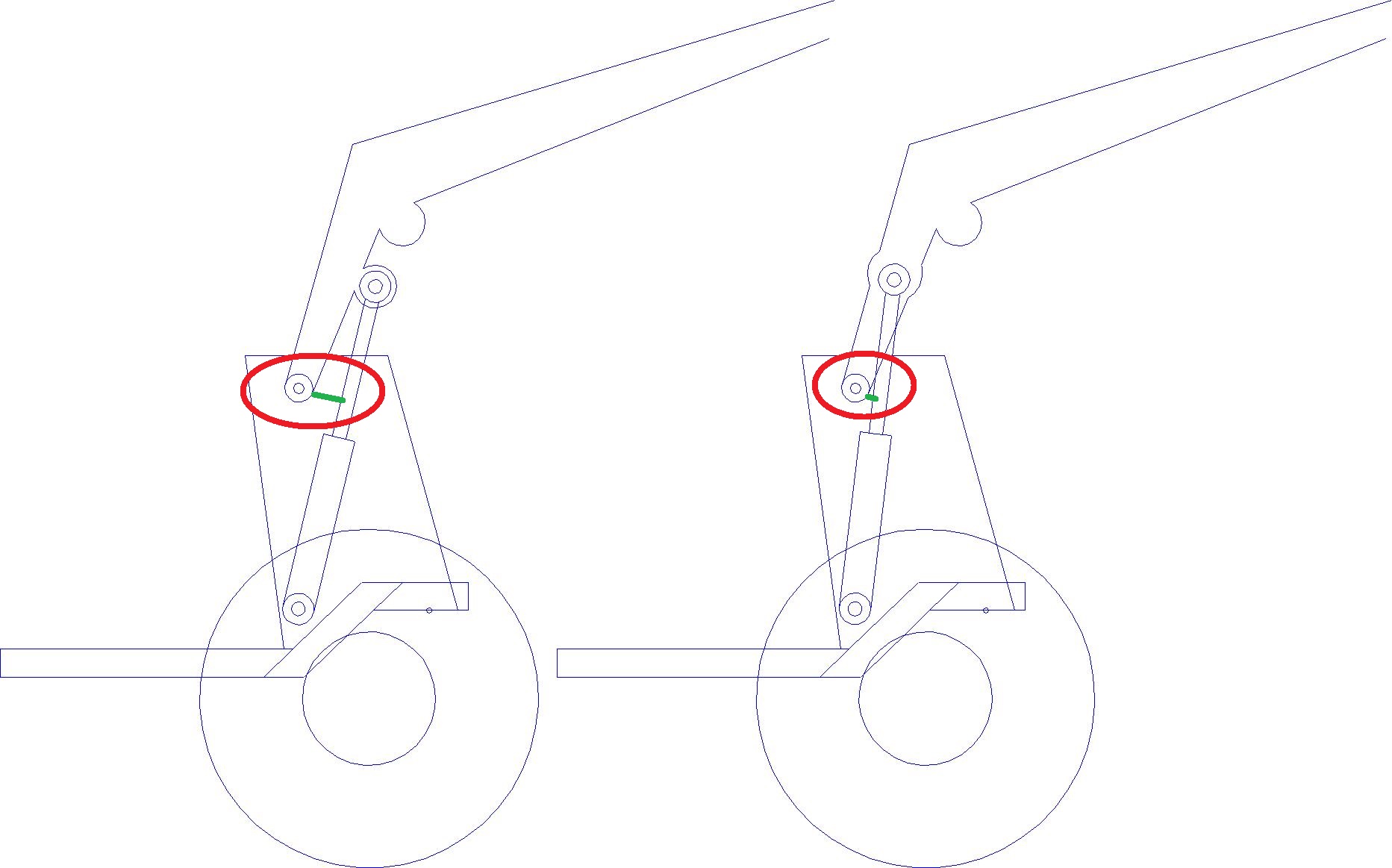

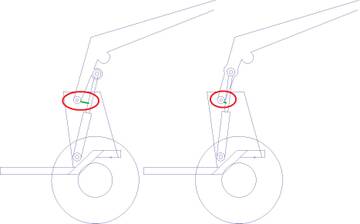

А вот ещё такой момент. Слева два ГЦ, справа один.
Один ГЦ должен упираться в центральную ось клюшек (или близко к ней), что бы не выворачивало трубу между клюшками. Но тогда придется смещать нижнее ухо ГЦ вперёд, так как нельзя допускать что бы ось ГЦ была близко к оси крепления клюшек. (Понятно, что физически этой оси нет, и ГЦ не загнёт. Просто при неловком варианте клюшки могут опрокинуться на кабину трактора)

https://forumupload.ru/uploads/000b/0b/c7/4688/t283293.jpg

0

29

78rus написал(а):

А дальше надо будет нарисовать копир.

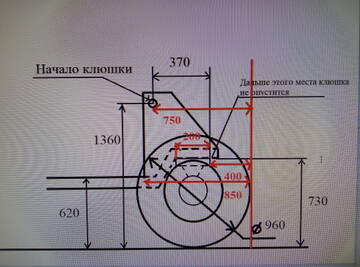

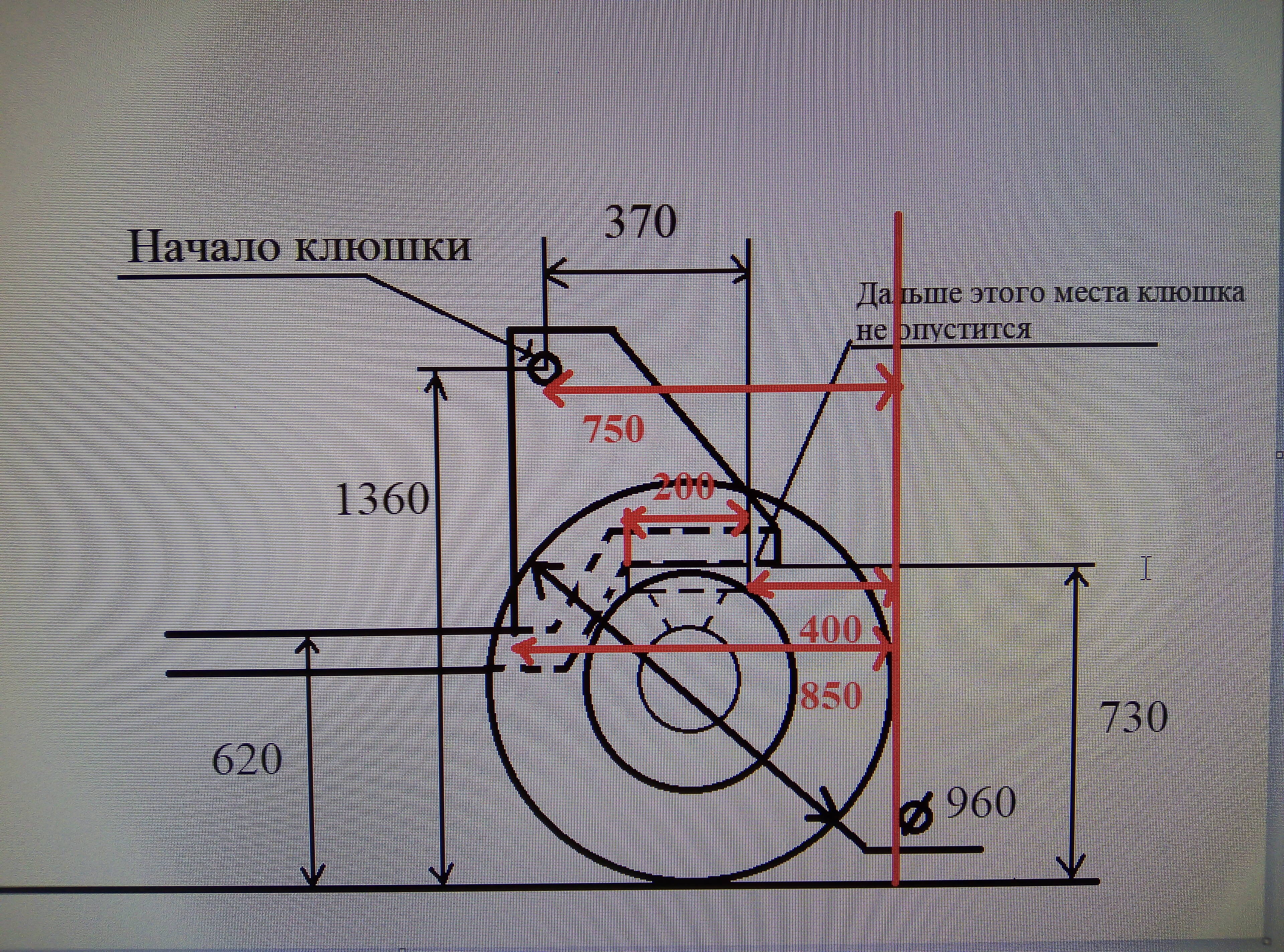

Вот запрошенные размеры.

https://forumupload.ru/uploads/000b/0b/c7/3861/t60370.jpg

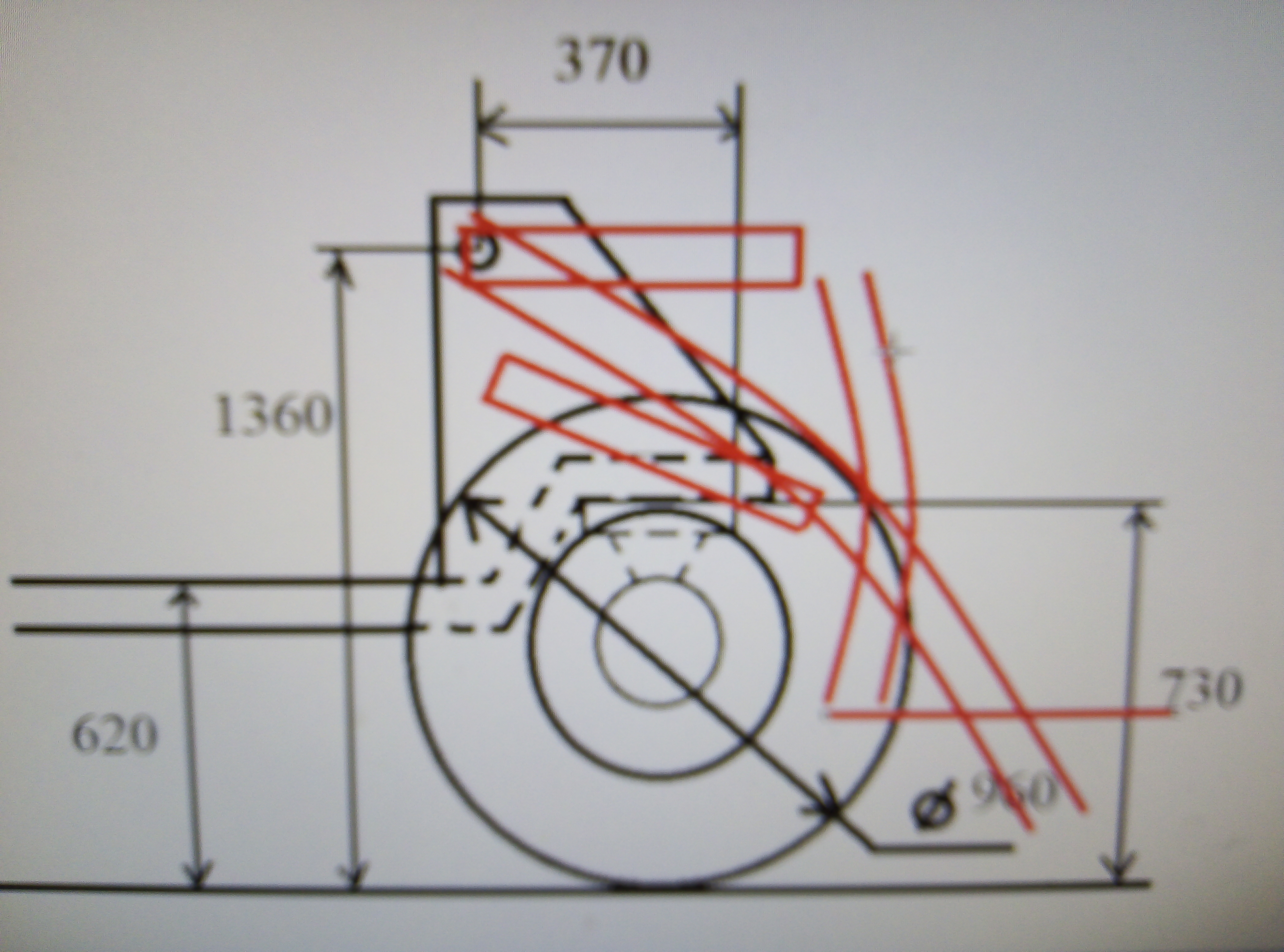

А вот так я себе представляю кинематику.

https://forumupload.ru/uploads/000b/0b/c7/3861/t434617.jpg

0

30

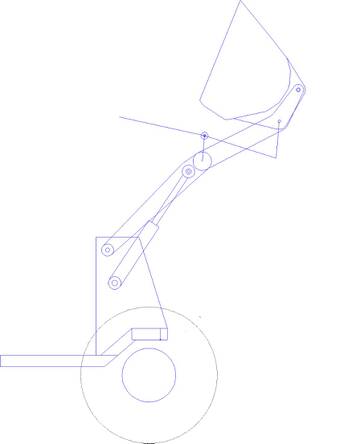

Рисую. Подъём клюшек вроде осилил, до 235 см. Копир пока не идёт.
В общем как я и говорил, цилиндры упираются друг в друга. Клюшек 2, а оба цилиндра идут по одной оси. Отсюда они упираются друг в друга при поднятой стреле.

https://forumupload.ru/uploads/000b/0b/c7/4688/t173550.jpg

Для работы копира нужен параллелограмм, а тут он не получается. Некуда прилепить ГЦ копира. Вижу два варианта:
1)поставить на клюшки 2 цилиндра .
2) разнести цилиндры по оси. Один чуть правее, другой чуть левее.
Жду предложений.

0



Рейтинг форумов | Создать форум бесплатно
