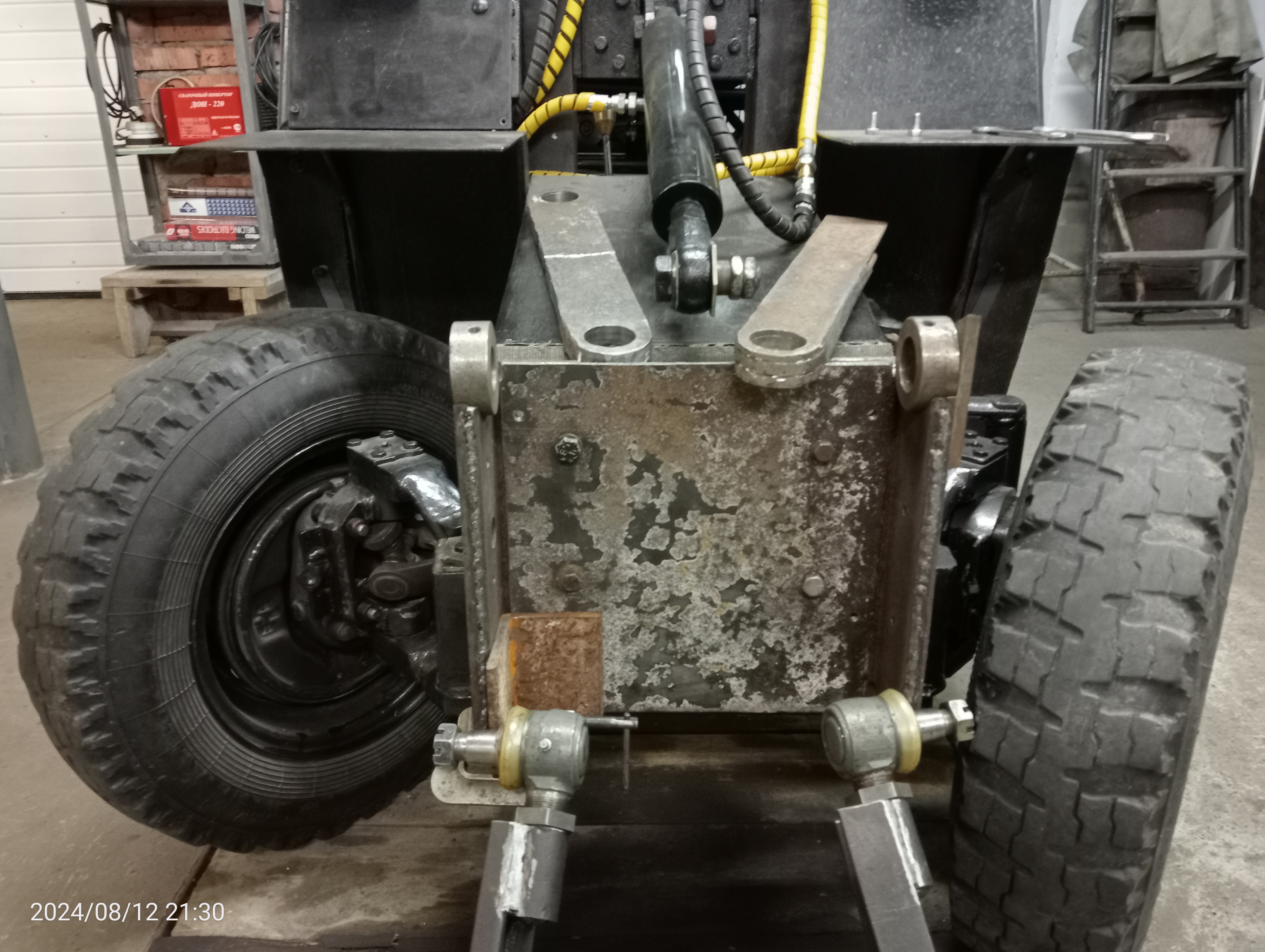

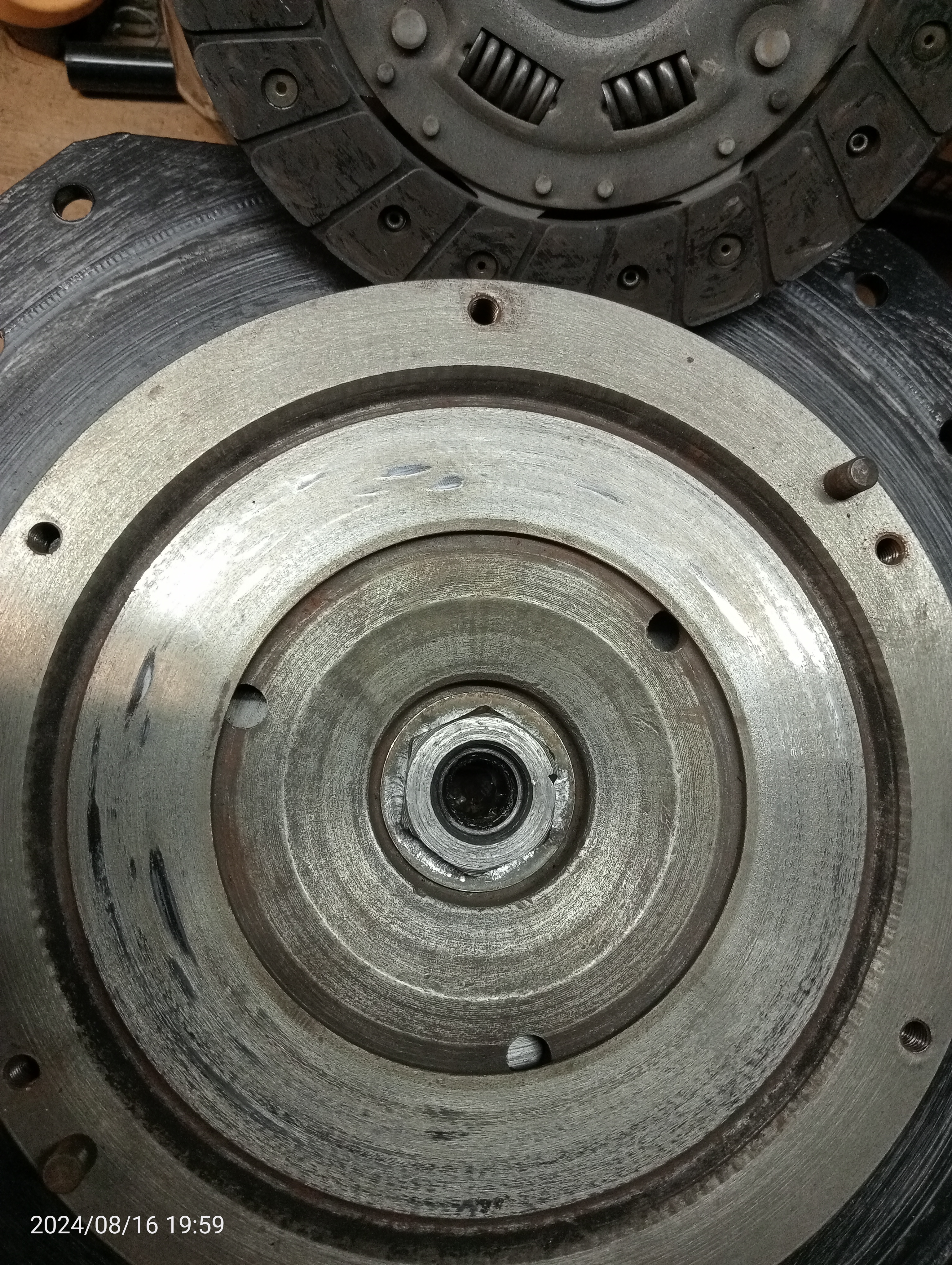

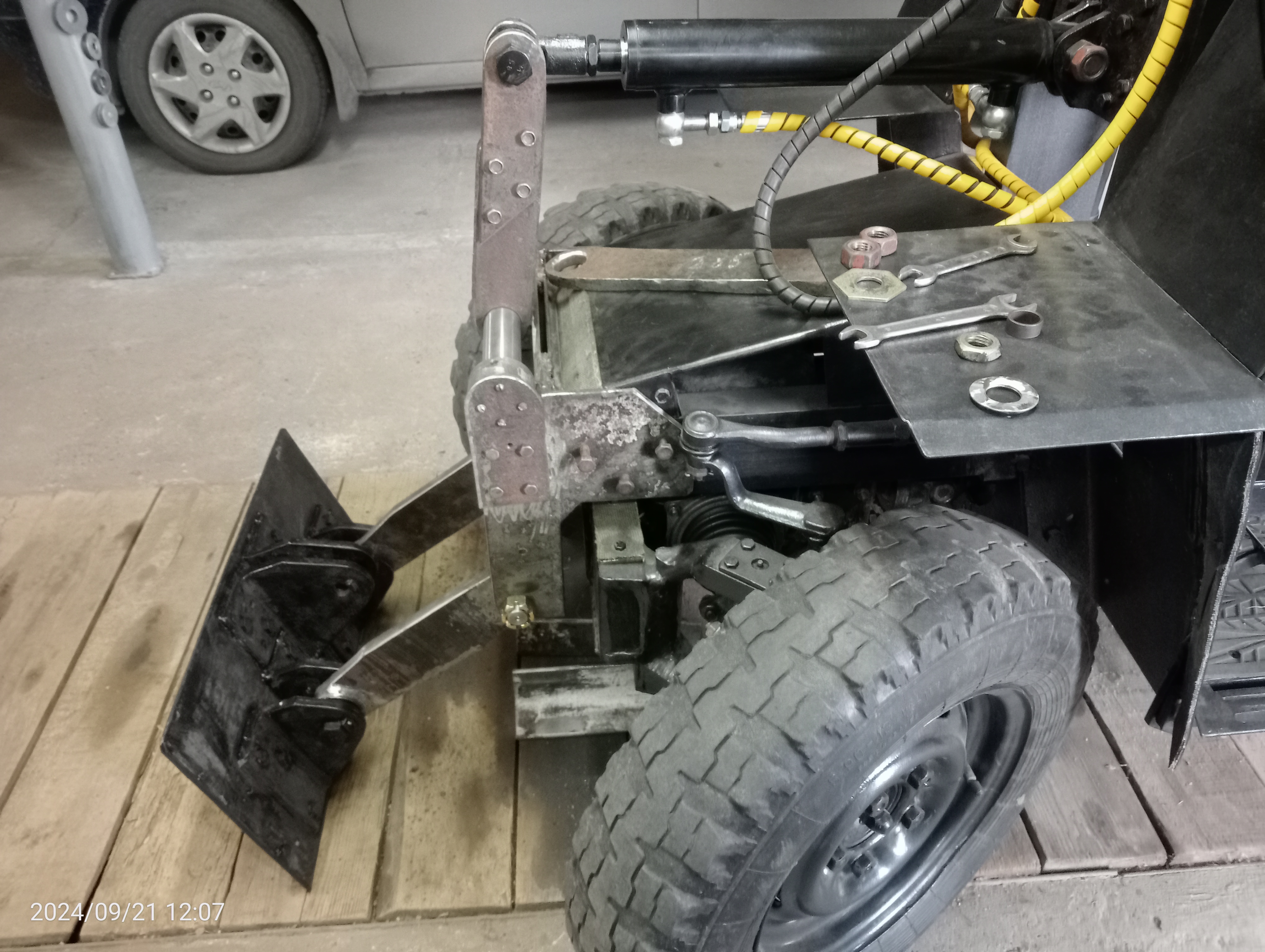

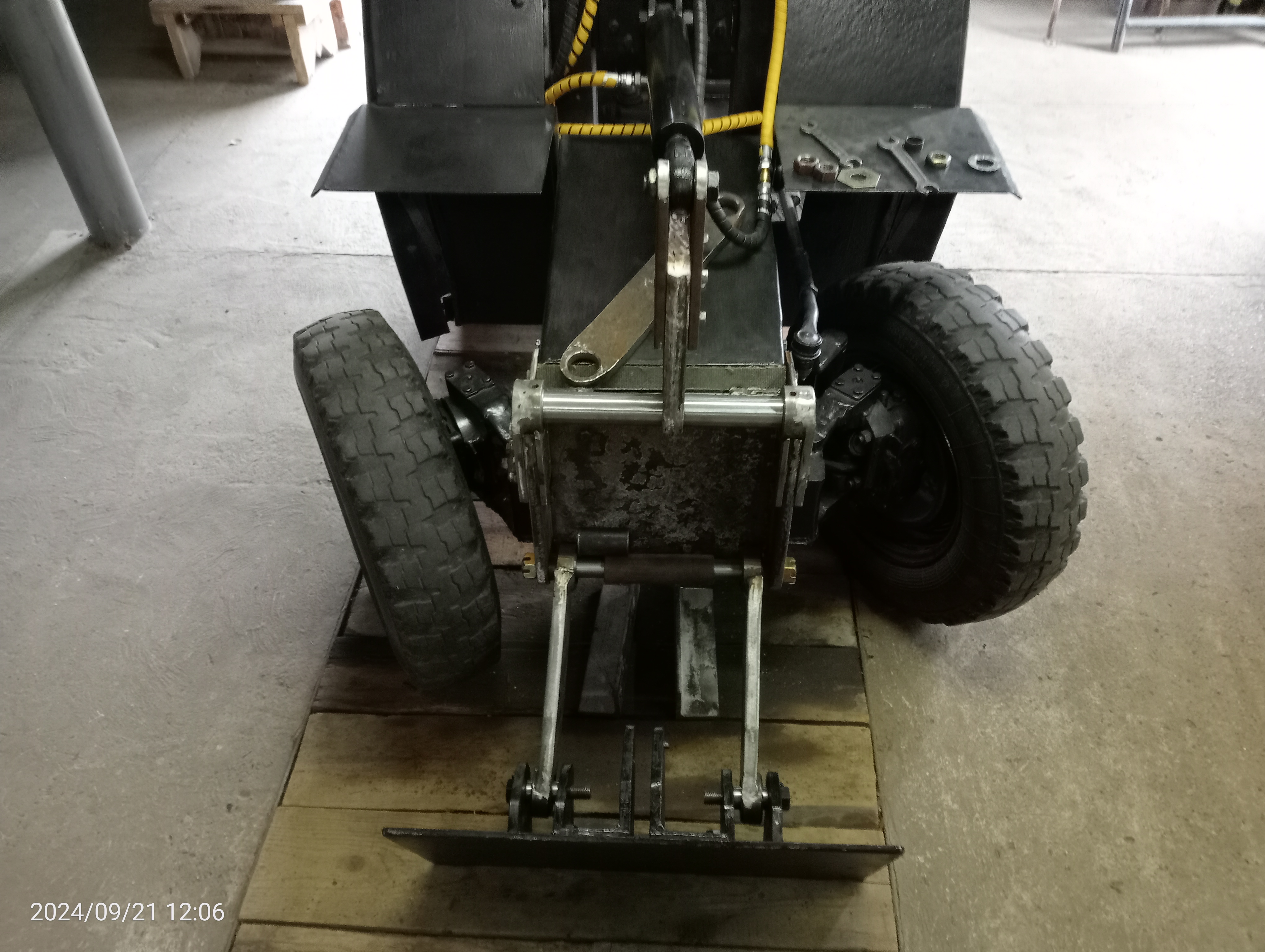

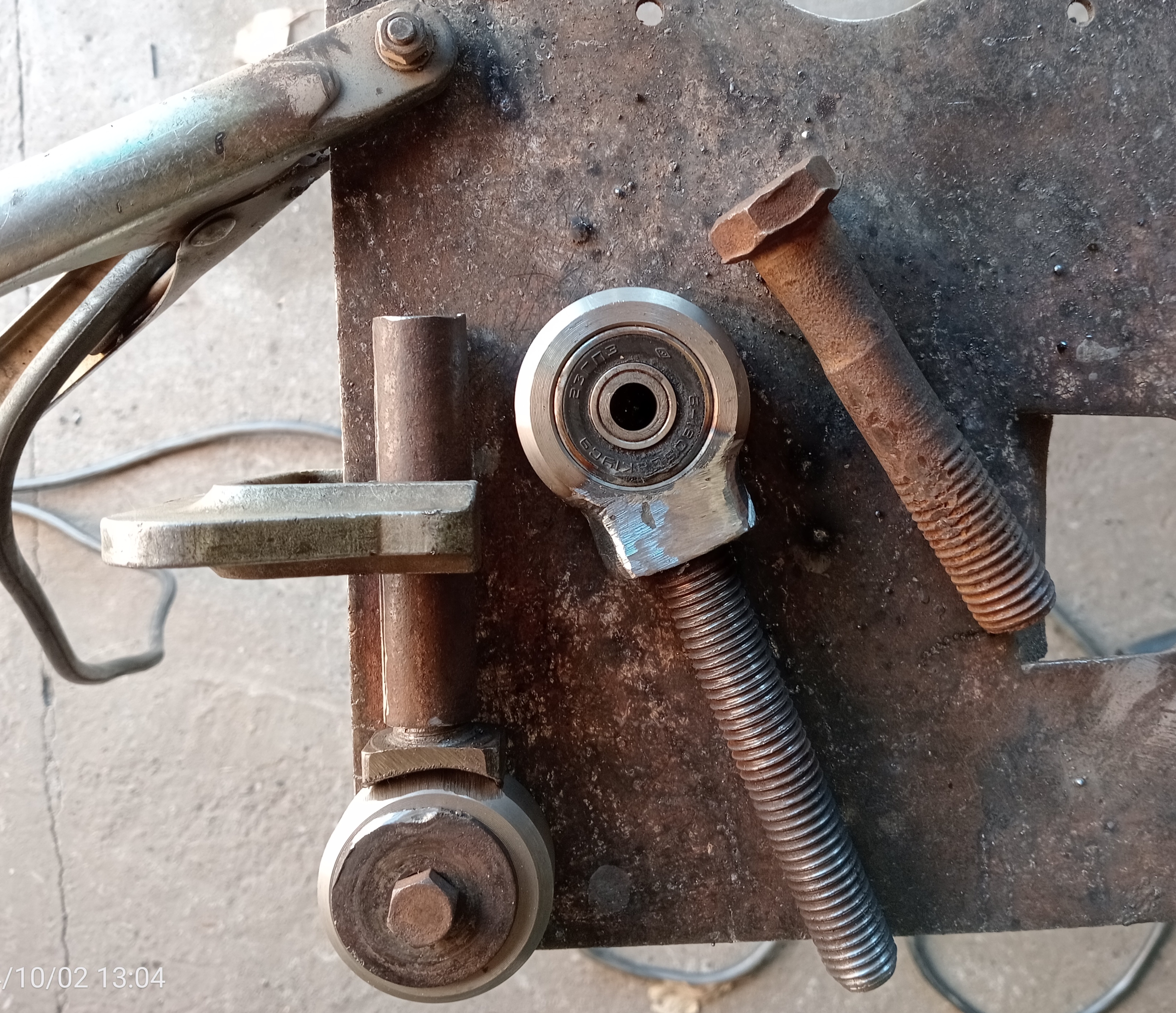

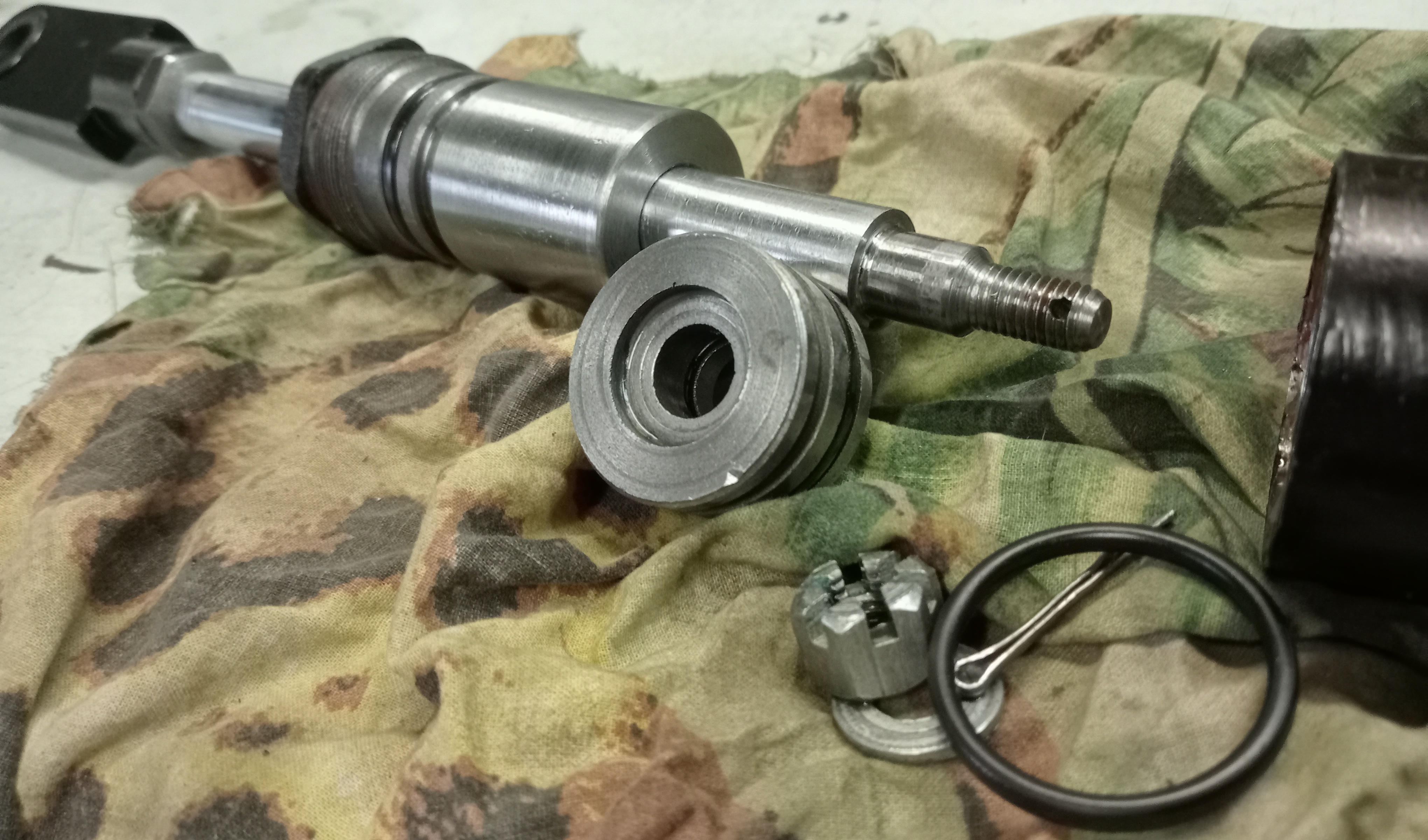

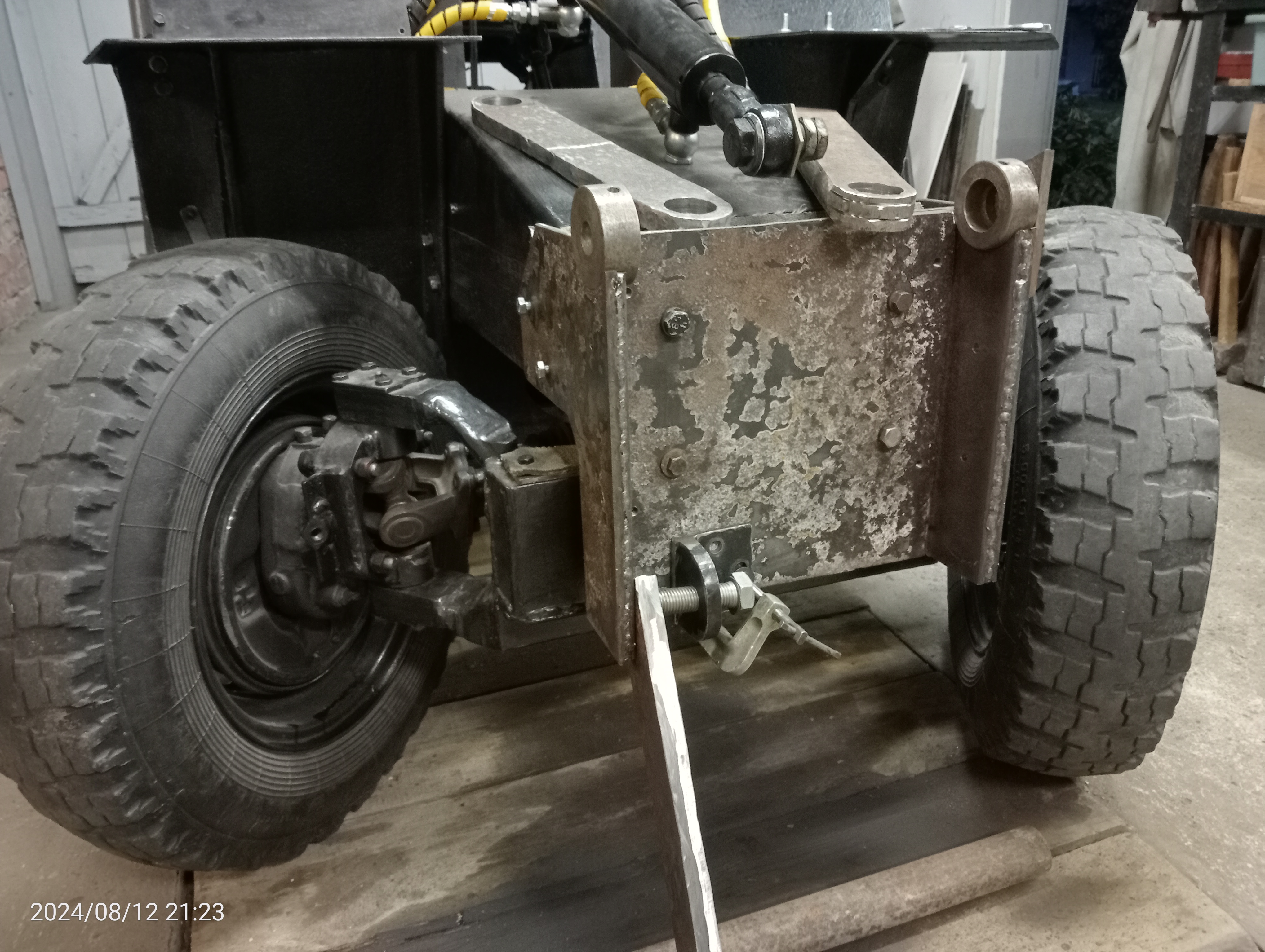

Минитрактор-погрузчик «Лентяй», классика 4x4 на базе Луаза

Страница:   1 … 26 27 28

Сообщений 811 страница 822 из 822

811

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 519
  • Уважение: [+8/-0]
  • Позитив: [+201/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 16 часов
  • Последний визит:
    Сегодня 04:18:55
Александр 61 написал(а):

Параллелограмм здесь есть

Ну это я его специально сделал, подумав что таким способом будет легче сделать повторитель. Так как сказали, что параллелограмм всегда должен быть. В моей схеме он был не совсем параллелограмм. Вот я и решил попробовать пойти таким путём.

Александр 61 написал(а):

Поменяйте местами точки крепления стрелы и ГЦ

Нет, это мне не подходит. Это тогда получится самая распространённая схема. Я от неё сознательно отказался.

0

812

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 519
  • Уважение: [+8/-0]
  • Позитив: [+201/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 16 часов
  • Последний визит:
    Сегодня 04:18:55
78rus написал(а):

Не высчитать ника

Ну вот o.O . Я как то пропустил это сообщение :huh: .

78rus написал(а):

У вас нет параллелограмма.

Сначала убедили что он и у меня есть :D .

78rus написал(а):

Не высчитать никак.

Я же сделал в своей схеме. Просто очень нудно перебирать варианты(высоту точки вращения коромысла и угол коромысла). Ну ещё у меня была куча ограничений. Под сотню вариантов перебрал, а может и больше :D . Подумал, что если пойти от параллелограмма, может найдётся путь полегче.

0

813

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 519
  • Уважение: [+8/-0]
  • Позитив: [+201/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 16 часов
  • Последний визит:
    Сегодня 04:18:55
Александр 61 написал(а):

Надо провести  дугу  через точку D из точки К радиусом КD, тоже самое сделать при поднятой стреле и неизменном положении ковша, вот точка пересечения этих дуг, по моему, и будет той точкой

Нет так не получается. Очень далеко и высоко эта точка. Даже не стал её проверять.

Александр 61 написал(а):

надо искать положение точки D

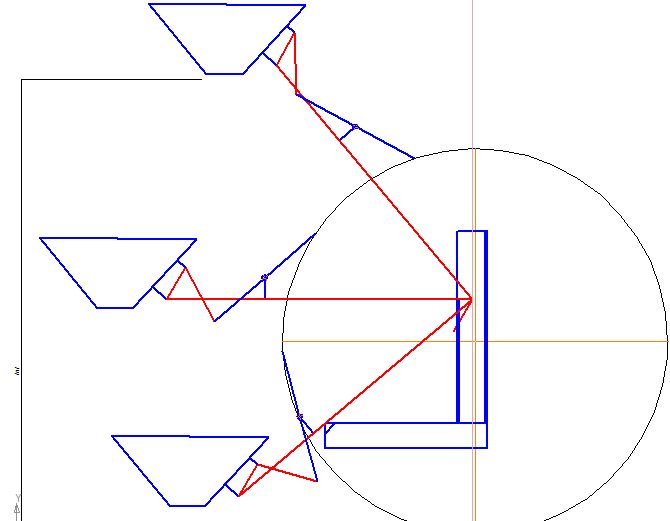

Добавил третье положение и нашёл центр окружности, проходящей через эти точки. Так я и находил эту точку в своём варианте. Сейчас просто отталкиваюсь от другого. Точка получилась для моей конструкции неудачно, там у меня сейчас места нет. Но подогну коромысло и может попаду в приемлемое положение точки крепления ГЦ повторителя.
Не знаю, будет ли повторять и при выгрузке, но наверное это и не обязательно. В этом и была моя ошибка. Много времени потратил и рычаг на ковше небольшой получался.
http://forumupload.ru/uploads/000b/0b/c7/6524/t15101.jpg

0

814

  • Автор: Александр 61
  • Профессор
  • Александр 61
  • Откуда: Ленинградская обл
  • Зарегистрирован: 17 января, 2012г.
  • Приглашений: 0
  • Сообщений: 2108
  • Уважение: [+229/-9]
  • Позитив: [+96/-1]
  • Пол: Мужской
  • Возраст: 63 [1961-03-16]
  • Провел на форуме:
    1 месяц 24 дня
  • Последний визит:
    26 апреля, 2024г. 22:18:51
Toltolich написал(а):

Нет, это мне не подходит. Это тогда получится самая распространённая схема. Я от неё сознательно отказался.

Ну тогда я, наверное, не понял суть вопроса и ничем помочь не могу. :dontknow:

0

815

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 519
  • Уважение: [+8/-0]
  • Позитив: [+201/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 16 часов
  • Последний визит:
    Сегодня 04:18:55
Александр 61 написал(а):

суть вопроса

Решил модернизировать(увеличить рычаг на ковше) свой повторитель. Таким способом как я его проектировал, это сделать нельзя. Проще заново было сделать. Вот я и пошел(не без помощи) другим путём. И есть шанс(надеюсь), что получится. И если буду строить ещё один, то тоже пригодится.

Отредактировано Toltolich (9 марта, 2024г. 20:23:19)

0

816

  • Автор: Александр 61
  • Профессор
  • Александр 61
  • Откуда: Ленинградская обл
  • Зарегистрирован: 17 января, 2012г.
  • Приглашений: 0
  • Сообщений: 2108
  • Уважение: [+229/-9]
  • Позитив: [+96/-1]
  • Пол: Мужской
  • Возраст: 63 [1961-03-16]
  • Провел на форуме:
    1 месяц 24 дня
  • Последний визит:
    26 апреля, 2024г. 22:18:51
Toltolich написал(а):

Решил модернизировать(увеличить рычаг на ковше) свой повторитель. Таким способом как я его проектировал, это сделать нельзя.

Если точки шарниров АВС и D это исходные данные, то только за счет коромысла, его размеров и положения можно добиться нужного результата. но чертить, наверное , придется много. Если с параллелограммом все довольно очевидно, то в этом случае придется методом проб и ошибок.

0

817

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 519
  • Уважение: [+8/-0]
  • Позитив: [+201/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 16 часов
  • Последний визит:
    Сегодня 04:18:55
Александр 61 написал(а):

чертить, наверное , придется много

Свой повторитель чертил много :D , но в компасе это быстро. Сейчас надеюсь получится быстрее, тем более мне не обязательно попасть в т.D, лишь бы попасть в удобное место. Просто между стоек у меня так капитально заварено, не хочу ломать. Положение точки В, тоже ещё не точное, лишь бы увеличить рычаг. Ну а не получится, не страшно и так всё работает. Может опыт пригодится для следующего МП.

Отредактировано Toltolich (10 марта, 2024г. 15:29:00)

0

818

  • Автор: Александр 61
  • Профессор
  • Александр 61
  • Откуда: Ленинградская обл
  • Зарегистрирован: 17 января, 2012г.
  • Приглашений: 0
  • Сообщений: 2108
  • Уважение: [+229/-9]
  • Позитив: [+96/-1]
  • Пол: Мужской
  • Возраст: 63 [1961-03-16]
  • Провел на форуме:
    1 месяц 24 дня
  • Последний визит:
    26 апреля, 2024г. 22:18:51
Toltolich написал(а):

мне не обязательно попасть в т.D, лишь бы попасть в удобное место.

Тогда как мне кажется, если точку D сместить в сторону точки С, то легче будет найти нужный вариант.

0

819

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 519
  • Уважение: [+8/-0]
  • Позитив: [+201/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 16 часов
  • Последний визит:
    Сегодня 04:18:55
Александр 61 написал(а):

если точку D сместить в сторону точки С

По линии отрезка DC? Тогда я вернусь к своему родному повторителю(с небольшим AB) со старым коромыслом. Там я все варианты испробовал в прошлом году. А ниже перенести D, мне мешал ГЦ стрелы(будь он не ладен :D ). Сейчас ГЦ стрелы другой(ниже крепление), вот я и смотрю, можно ли переделать малой кровью.

0

820

  • Автор: Александр 61
  • Профессор
  • Александр 61
  • Откуда: Ленинградская обл
  • Зарегистрирован: 17 января, 2012г.
  • Приглашений: 0
  • Сообщений: 2108
  • Уважение: [+229/-9]
  • Позитив: [+96/-1]
  • Пол: Мужской
  • Возраст: 63 [1961-03-16]
  • Провел на форуме:
    1 месяц 24 дня
  • Последний визит:
    26 апреля, 2024г. 22:18:51
Toltolich написал(а):

По линии отрезка DC? Тогда я вернусь к своему родному повторителю(с небольшим AB)

А что плохого в старом повторителе кроме малого рычага АВ? Но АВ никак не связано с расстоянием СD, СD может быть и нулевым. Не надо строить в вашей схеме параллелограмм, здесь повторитель работает по другому принципу. Расстояние АВ
можно увеличить только за счет применения ГЦ с большим ходом штока и тем самым уменьшить нагрузки в шарнирах А и В,
шарнирах коромысла и шарнире D.  Точку D Вы можете оставить той же, от нее ничего не зависит, а копир у Вас работает идеально, судя по видео. Увеличьте по максимуму АВ, поставьте ГЦ с большим ходом, ну возможно придется скорректировать размеры коромысла. Вот и все, если у Вас была цель уменьшить нагрузки на ковше.

0

821

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 519
  • Уважение: [+8/-0]
  • Позитив: [+201/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 16 часов
  • Последний визит:
    Сегодня 04:18:55
Александр 61 написал(а):

Не надо строить в вашей схеме параллелограмм

Я уже понял что в этой схеме и не должно быть параллелограмма, поэтому т.D и буду подгонять.

Александр 61 написал(а):

Расстояние АВ
можно увеличить только за счет применения ГЦ с большим ходом штока

Я именно так и думал, что легко исправлю, тем более что ход штока моего ГЦ можно увеличить(я же его ограничивал). Ещё осенью(до установки нового ГЦ стрелы) попытался чертить. Ничего не выходило,  только переделывать всё с начала. Правда я тогда опять пытался чтобы ковш и при выгрузке копировал. В любом случае буду искать лёгкий путь и ещё посмотрю все варианты. Если будет много работы, то и не буду переделывать(пока). Летом много земляных работ запланировал, вот тогда уже будет видно. Это я хочу заранее подготовиться, на всякий.

Александр 61 написал(а):

копир у Вас работает идеально

Нет, к сожалению. Я то знаю, что он мог работать почти идеально, при точном изготовлении(и это меня угнетает :D). А так ещё пришлось и подгонять.

Отредактировано Toltolich (11 марта, 2024г. 07:06:18)

0

822

  • Автор: Toltolich
  • Ветеран
  • Toltolich
  • Откуда: Кемеровская обл., Юрга
  • Зарегистрирован: 22 ноября, 2020г.
  • Приглашений: 0
  • Сообщений: 519
  • Уважение: [+8/-0]
  • Позитив: [+201/-0]
  • Пол: Мужской
  • Возраст: 57 [1967-01-03]
  • Провел на форуме:
    8 дней 16 часов
  • Последний визит:
    Сегодня 04:18:55

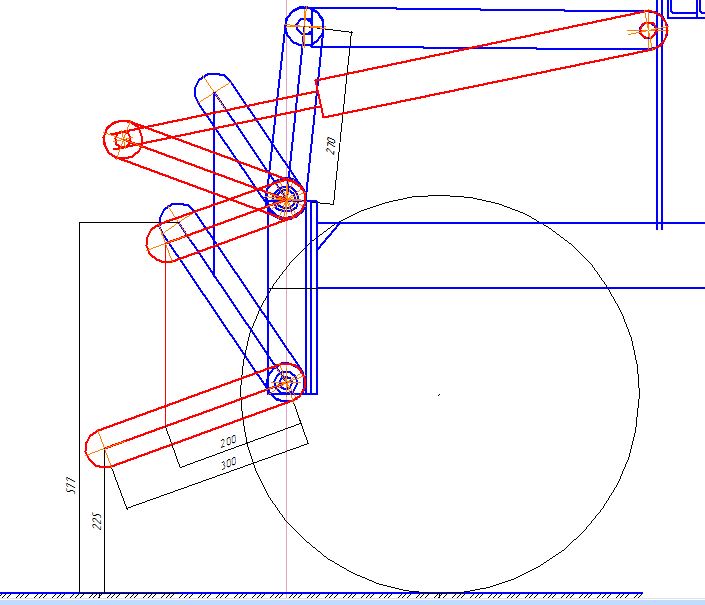

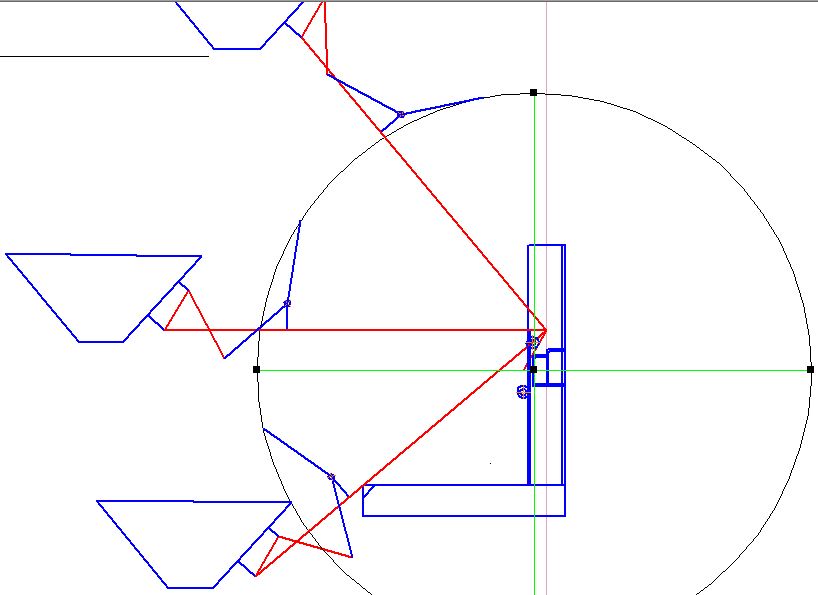

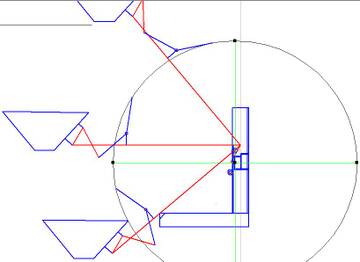

Без переноса точки крепления оси коромысла не возможно :angry:  вынести точку крепления ГЦ ковша(т.D) чтобы не мешал швеллер между стойками. А так можно было бы, наверное неплохой вариант подобрать.
http://forumupload.ru/uploads/000b/0b/c7/6524/t491332.jpg
Это конечно не готовая к применению схема. Вариант повторителя и то ещё непроверенный.

0
