очень мало места и колёса у меня луазовские(а это почти 15 размер). В посту 387, 3 вариант у меня такой же, только с рейкой. Рейку хоть можно спрятать, тогда выворот будет ~28гр. А редуктор(по крайней мере его сошку) не спрятать и выворот сильно уменьшится.
И в любом случае этот вариант(хоть с редуктором, хоть с рейкой) не желателен, места так мало что рычаг на кулаке будет максимум 10см а у меня ещё и бортовые, тяжело будет поворачивать.
На стр. 7-8 Александр мне все недостатки этого варианта объяснил.

Отредактировано Toltolich (8 августа, 2021г. 18:31:40)

Надеюсь когда-нибудь дорасту до гидры. 😀

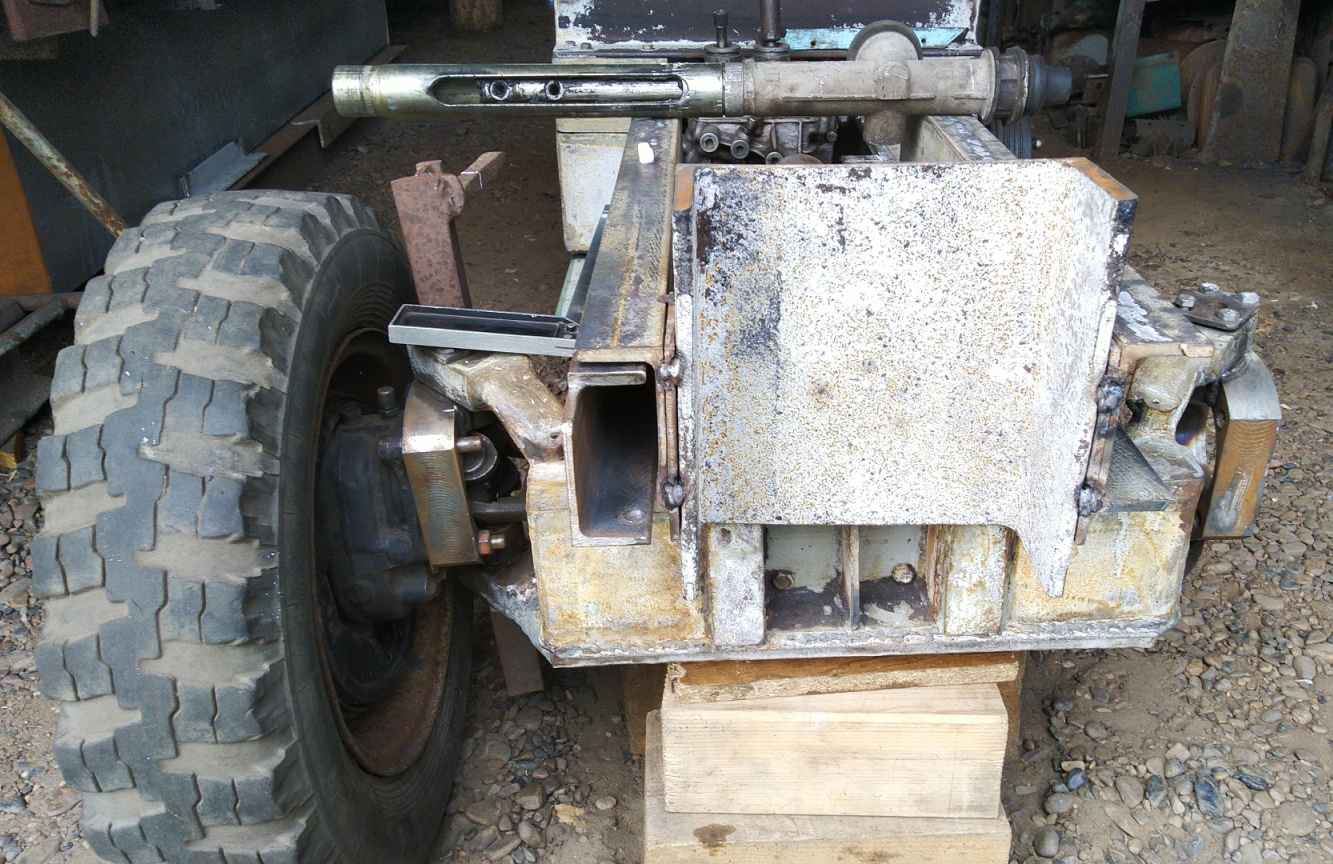

Немного подумав, упростил будущую конструкцию(какое название трактора, такой и хозяин ). Ну и решил подстраховаться, минус под п.2 из предыдущего поста меня беспокоил.

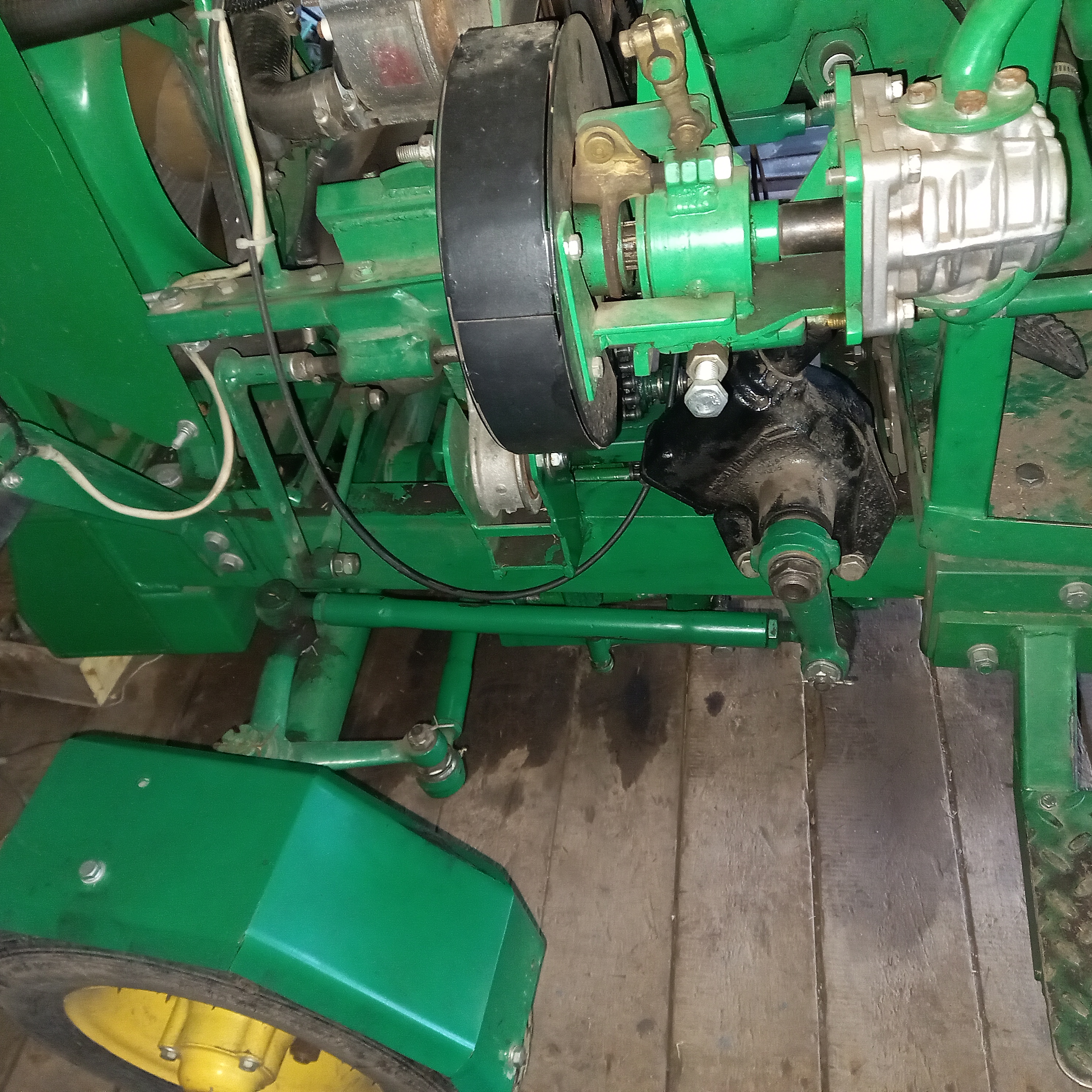

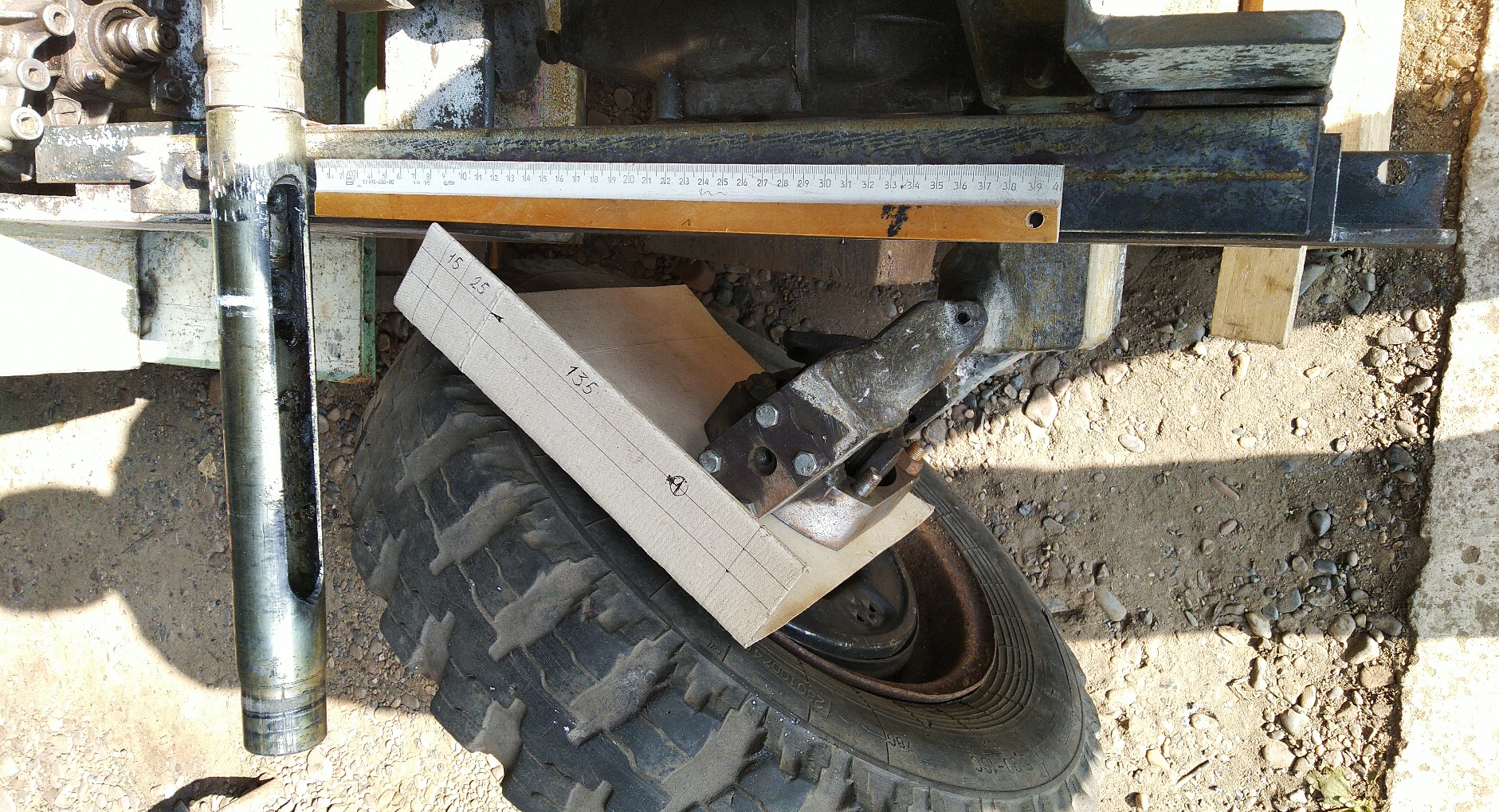

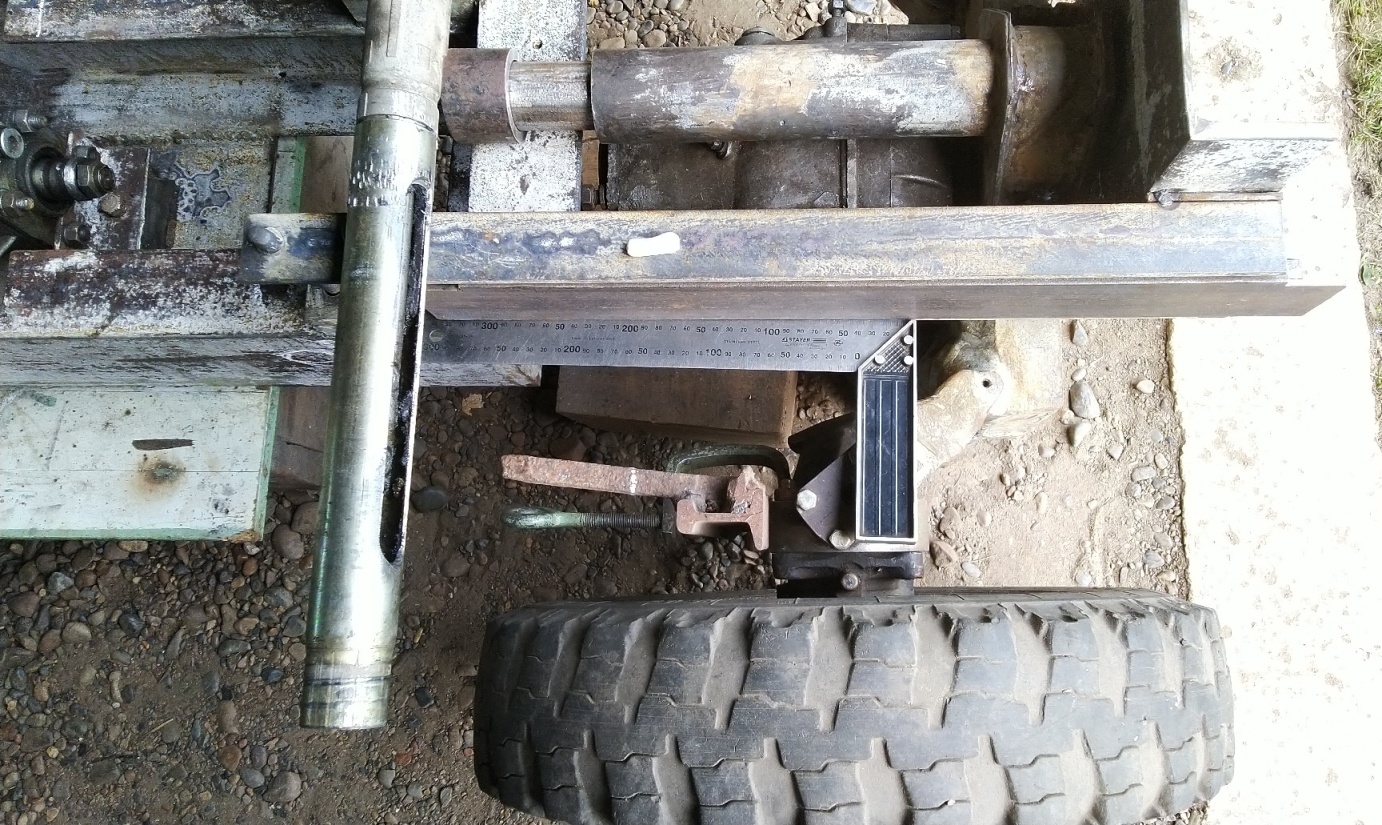

Приварю к кулаку(он у меня стальной) кусок рельса, к которому сверху будет приварен рычаг. Типа как на фото, там зуб от бороны. Ничего усиливать наверное даже не придётся. Наоборот рельсом и сошку на кулаке можно усилить. Удобно высоту подобрать и пр. Прихвачу маленько, попробую, если не получится, ничего не потеряю. А если получится, то будет даже лучше чем планировал и намного проще. Ну а крылья к раме сделаю.

Отредактировано Toltolich (1 октября, 2021г. 18:39:17)

Мои прогресс в строительстве минипогрузчика

Приветствую всех.

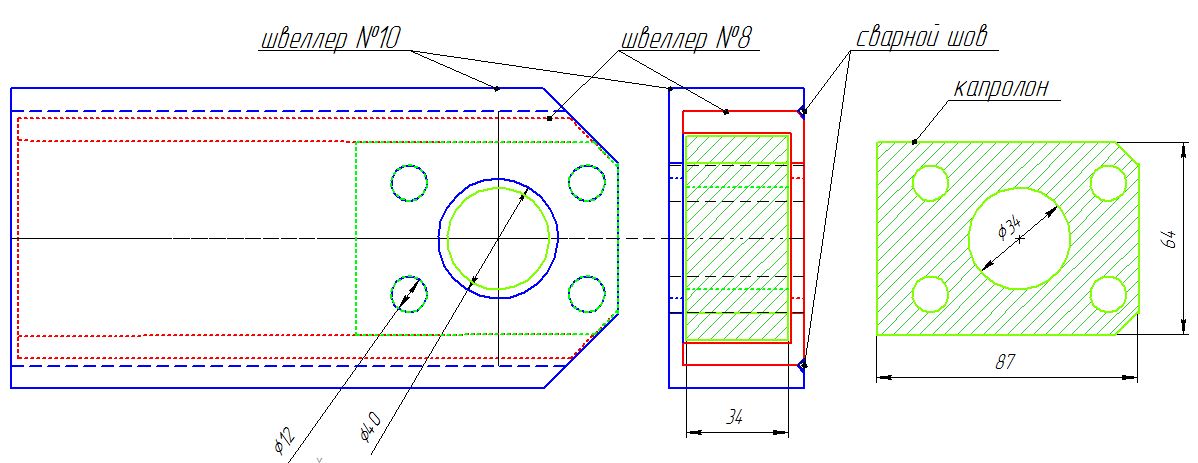

Хочу посоветоваться по конструкции шарнира(на стойке) стрелы минипогрузчика. Насколько надёжная(крепкая) будет следующая конструкция?

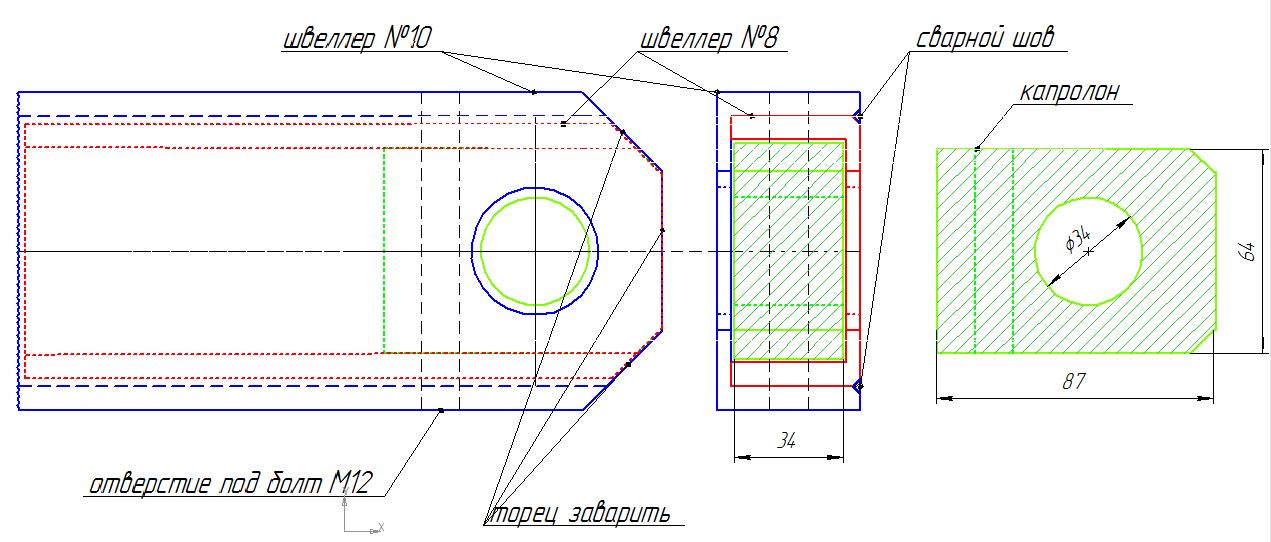

Стрела из швеллера №10. В месте шарнира вваривается кусок швеллера №8. В швеллерах соосно отверстия ~ф40 и четыре отверстия ф12. Внутрь конструкции вставляется втулка(брусок) из капролона и закрепляется четырьмя типа болтами М12. Во втулке отверстие под трубу 1ʹʹ. Труба шире этой конструкции. На трубу с двух сторон одеваются шайбы из капролона. Стягивается эта конструкция болтом М24 через проушины(8мм) на стойке стрелы.  1ʹʹ труба не подвижна, на ней и вращается стрелапо капролоновой втулке. Надеюсь понятно объяснил и нарисовал.

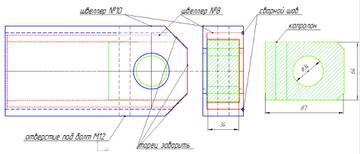

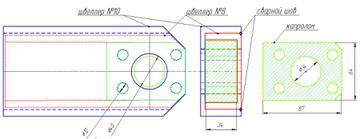

А этот вариант даже проще. И лучше?

Отредактировано Toltolich (26 октября, 2021г. 21:17:59)

Ступицы в этом месте никак не получается применить. Стрела и стойки у меня можно делать только в одной плоскости(вертикальной).

Приветствую всех! Подскажите, как можно переделать гидроцилиндр, чтобы уменьшить ход штока. Можно ли просто ограничить ход штока гидроцилиндра, поставив каким либо образом внутрь ГЦ типа втулок?

Спасибо Александр. Это же можно сделать со стороны штоковой полости? А втулку или надеть на шток и зафиксировать, либо в гильзу впресовать, в зависимости от устройства канала? Смотрел схемы устройства ГЦ, везде разные конструкции. Просто думаю купить с длинным ходом и не знаю какая попадётся конструкция.

несколько дней думал а до такого способа не додумался, хотя и думал как-то использовать резьбу штока. Спасибо.

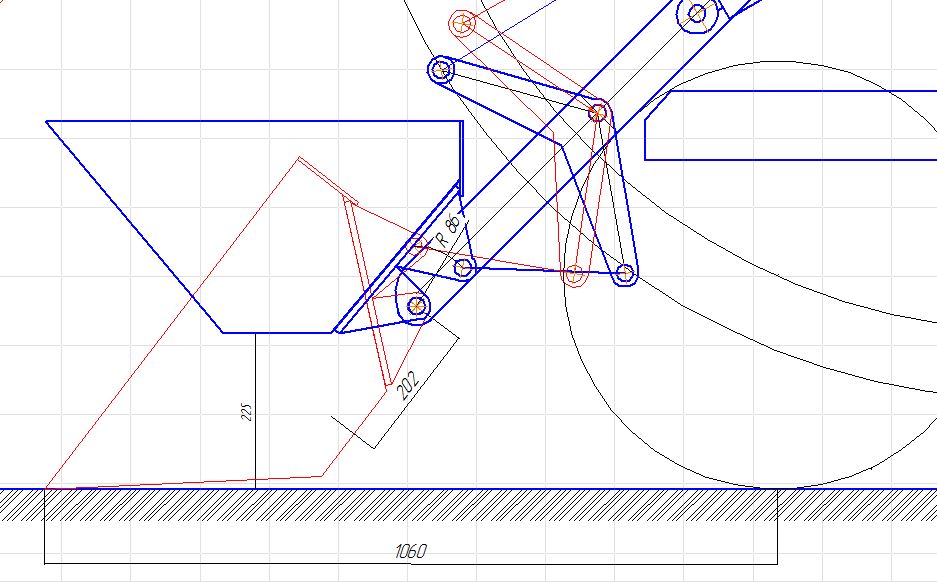

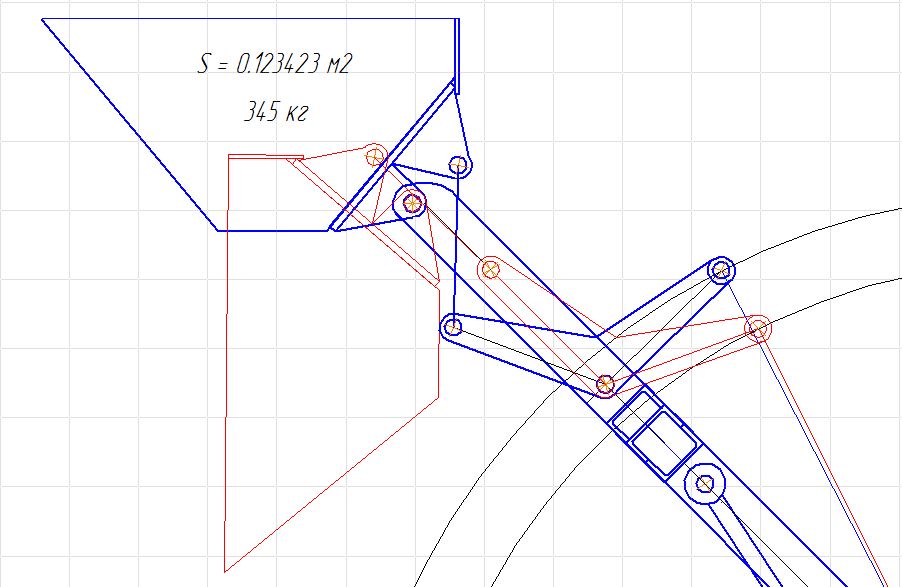

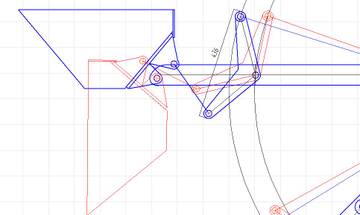

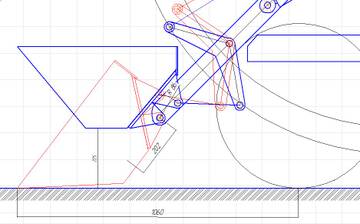

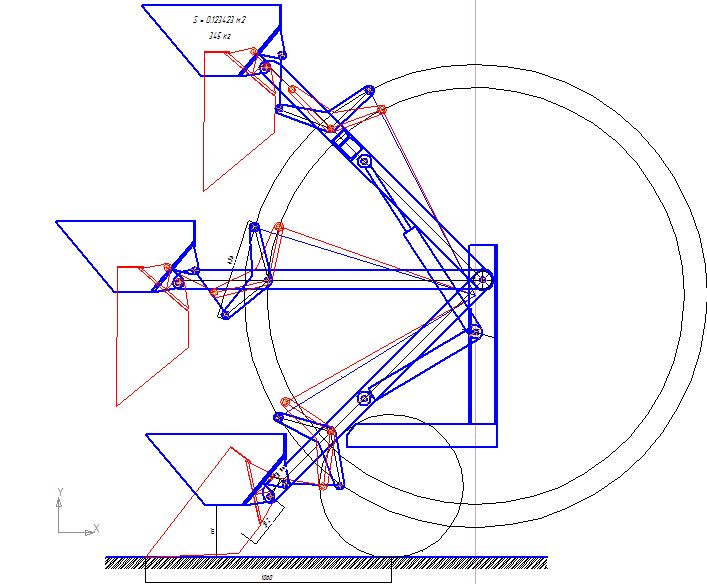

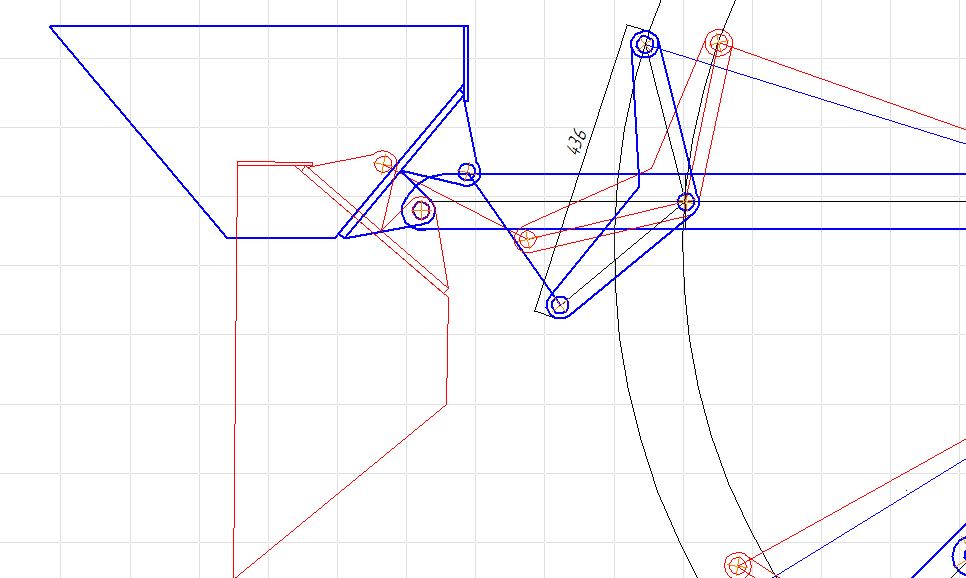

Приветствую всех! Посмотрите со стороны, может где сделал грубую ошибку. Пришлось ограничить выгрузку. Достаточно ли будет такая выгрузка ковша? Ковш тоже придётся наверное обрезать, маятник получается над ковшом.
