вполне достаточно и трубы,но лучше толстостенной
Так в этом профиле стенки толще 2 мм. вроде не бывает. То мне так это недостаточно. Разве что только по мягкой, проверенной земле работать.
тракторный вариант стоек на КСП 16х45,
Совершенно верно,но их можно сложить из двух листов толщиной 8 мм.....
Труба или цельные?

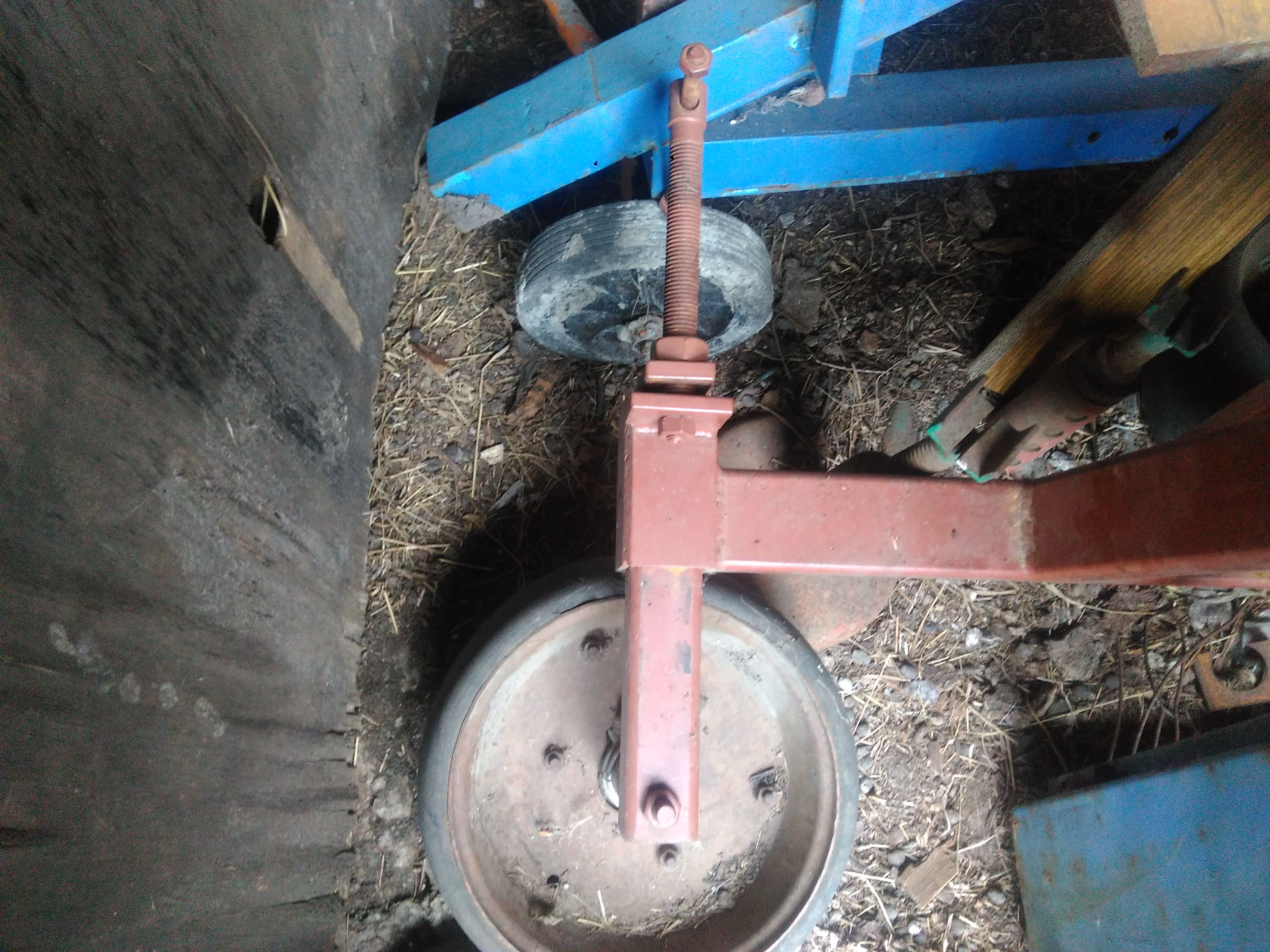

Я на своих обоих плугах сделал вот такие регулируемые стойки для колёс.....
толще 2 мм. вроде не бывает
В моём случае 4 мм
Я когда колеса делал, то тоже думал добавить ажурности колесным дискам. Но в угоду прочности отказался и сделал просто блины, без изысков.
Сами стойки из чего сдкланы? Труба или цельные?
Тут дело не в ажуроности , просто были такие заготовки , как показала практика 5 "спиц" держат любую нагрузку . Всё , что прицепляется пока к трактору , кроме плуга и сажалки , опирается на эти колёса .
Стойки - профтруба 40*40*3 мм.
тракторный вариант стоек на КСП 16х45, кованные и термически обработанные.
У меня на плуге стойка самодельная , металл обычный 20 мм., думаю на ушастых заменить на 16 мм. Мы же не большие трактора , думаю вполне можно что то выбрать из мотоблочного , где то усилить и доработать и будет жить .
Так в этом профиле стенки толще 2 мм. вроде не бывает.
Бывает , но лучше не брать .
То мне так это недостаточно. Разве что только по мягкой, проверенной земле работать.
У нас земля не мягкая , такой конструкции стойки достаточно .
Я на своих обоих плугах сделал вот такие регулируемые стойки для колёс.....
Нарисуй как нибудь , что там внутри .
В моём случае 4 мм
4 мм. - это то что нужно .
Нарисуй как нибудь , что там внутри .
Виталь,чего там рисовать,все видно,к торцу стойки 40х40 которая,приварена пластина толщиной 10 мм, в ней нарезана резьба м20, ну и сбоку к трубе которая 50х50 тоже приварен язычек с отверстием ф12 без резьбы,носик винта проточен под резьбу м12 и законтрен гайкой чтоб в этом языке он вращался и не вылетал.....вроде все.....
Perec.41
Ясно, спасибо).
что там внутри .

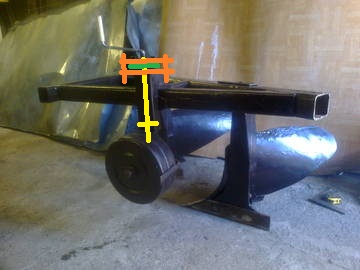

У меня вся резьбовая часть внутри, а принцип как и у Перца. Гайка приварена в торце внутренней трубы, в нее вворачивается винт. в верхней части винта находится шайба-фланец жестко на винте (зеленый на фото), этот фланец находится между двумя пластинами - одна приварена в торец внешней трубы и поджимается второй пластиной через дистанционные втулки.
Минус - для получения необходимого диапазона регулировок длина внешней трубы должна быть достаточно длинной.
Плюс - резьбовая часть находится внутри стойки и защищена от грязи и пыли и можно применить смазку.
Александр 61
А из чего сделаны стойки корпусов?
А из чего сделаны стойки корпусов?

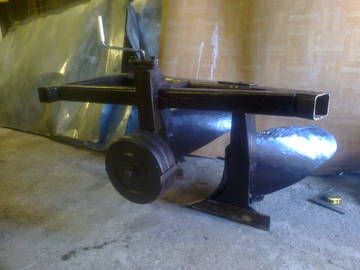

Стойки сделаны из листового металла: боковина( это та, на которой установлена полевая доска из 10-ки, постель под отвал выгнута из 6-ки, остальные косынки из 3-ки или 4-ки, точно уже не помню. посмотрите внимательно на фото в начале моей темы, думаю там можно понять конструкцию. если будет что=то непонятно, то поясню подробнее.
У меня вся резьбовая часть внутри
То же хорошо . Просто когда то хотел сделать похожий механизм , уже и не помню на чем и небыло где подсмотреть конструкцию . Спасибо .

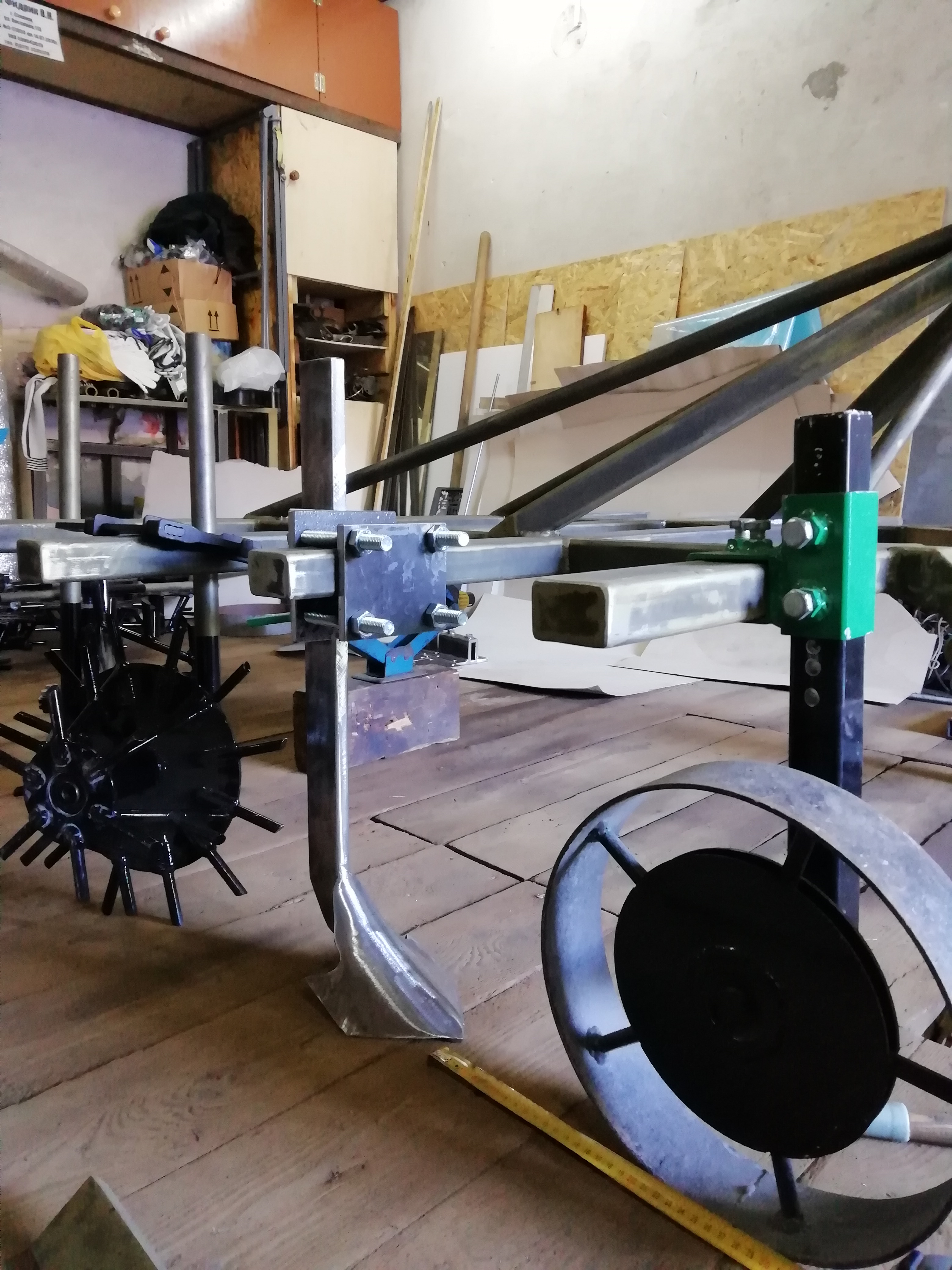

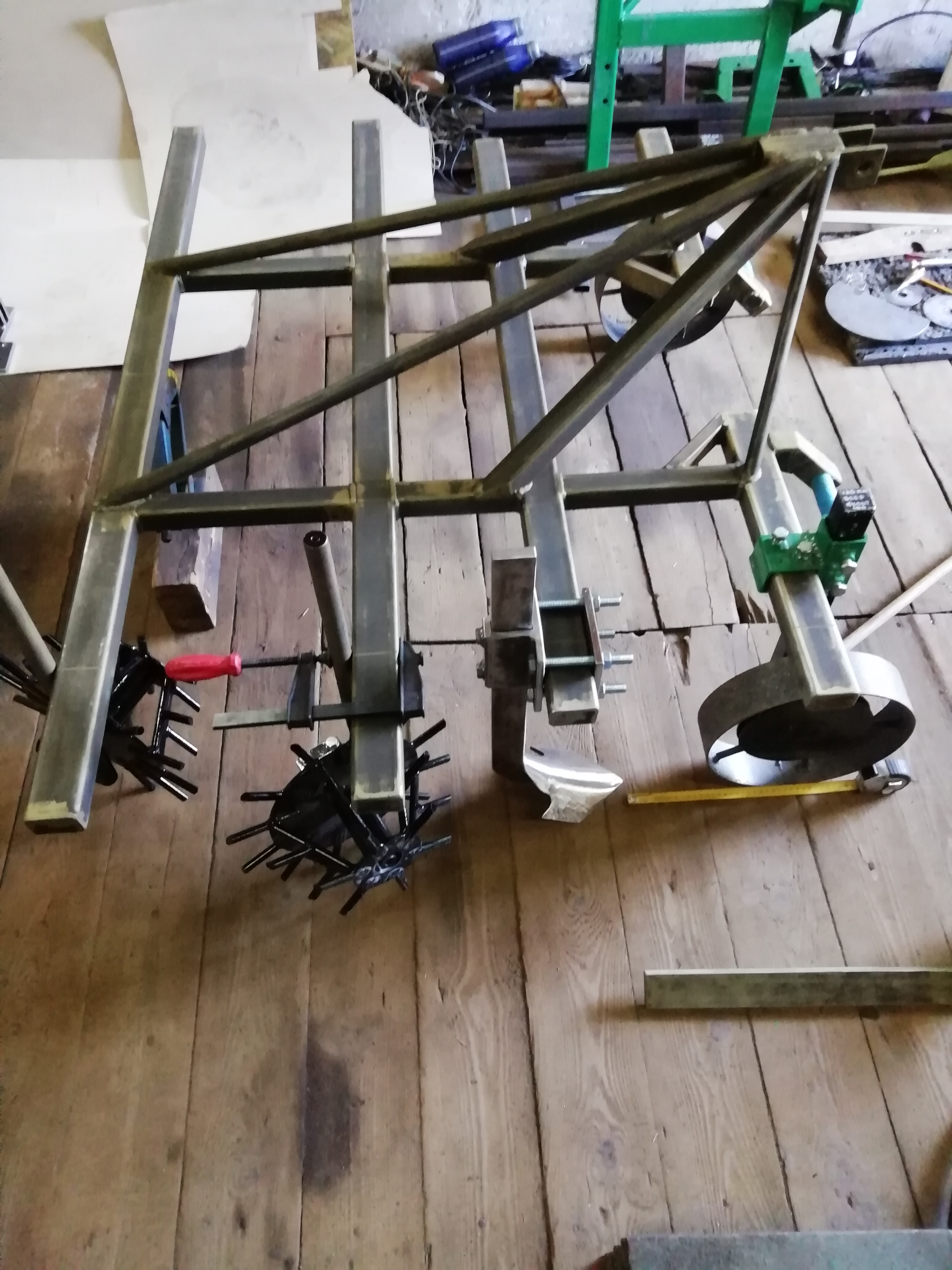

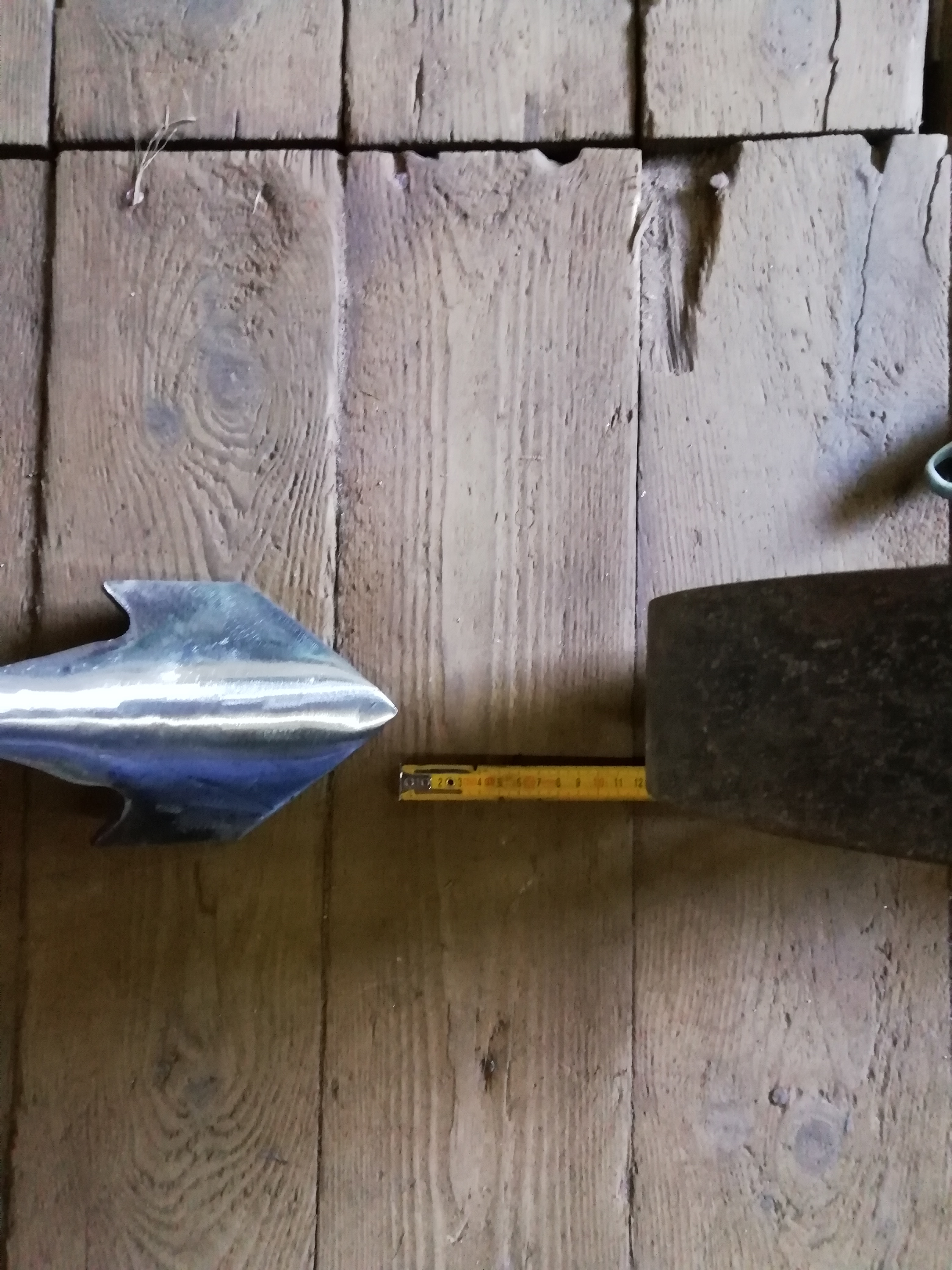

Кто знает, не близко получается стрелка от опорного колеса?
Vitalij
Расстояние от обода колеса думаю должно быть не меньше максимальной глубины обработки.
Vitalij
На плуге какая у вас круглая труба? Диаметр и стенка?
Думал себе купить метр толстостенной трубы, но пока не получается. Доходит до маразма: купить 1 метр трубы на отрез стоит дороже чем купить целую трубу 6 метров.)
На плуге какая у вас круглая труба? Диаметр и стенка?
А где у меня там круглая труба ?
Если впереди , чем крепится к нижним рычагам , то там цельный вал диаметром 30 мм.
Vitalij
Ясно. Я думал труба.
не близко получается стрелка от опорного колеса?
Думаю будет лучше развернуть кронштейн крепления лапы на 180 градусов, отодвинув ее от колеса.
Расстояние от обода колеса думаю должно быть не меньше максимальной глубины обработки.

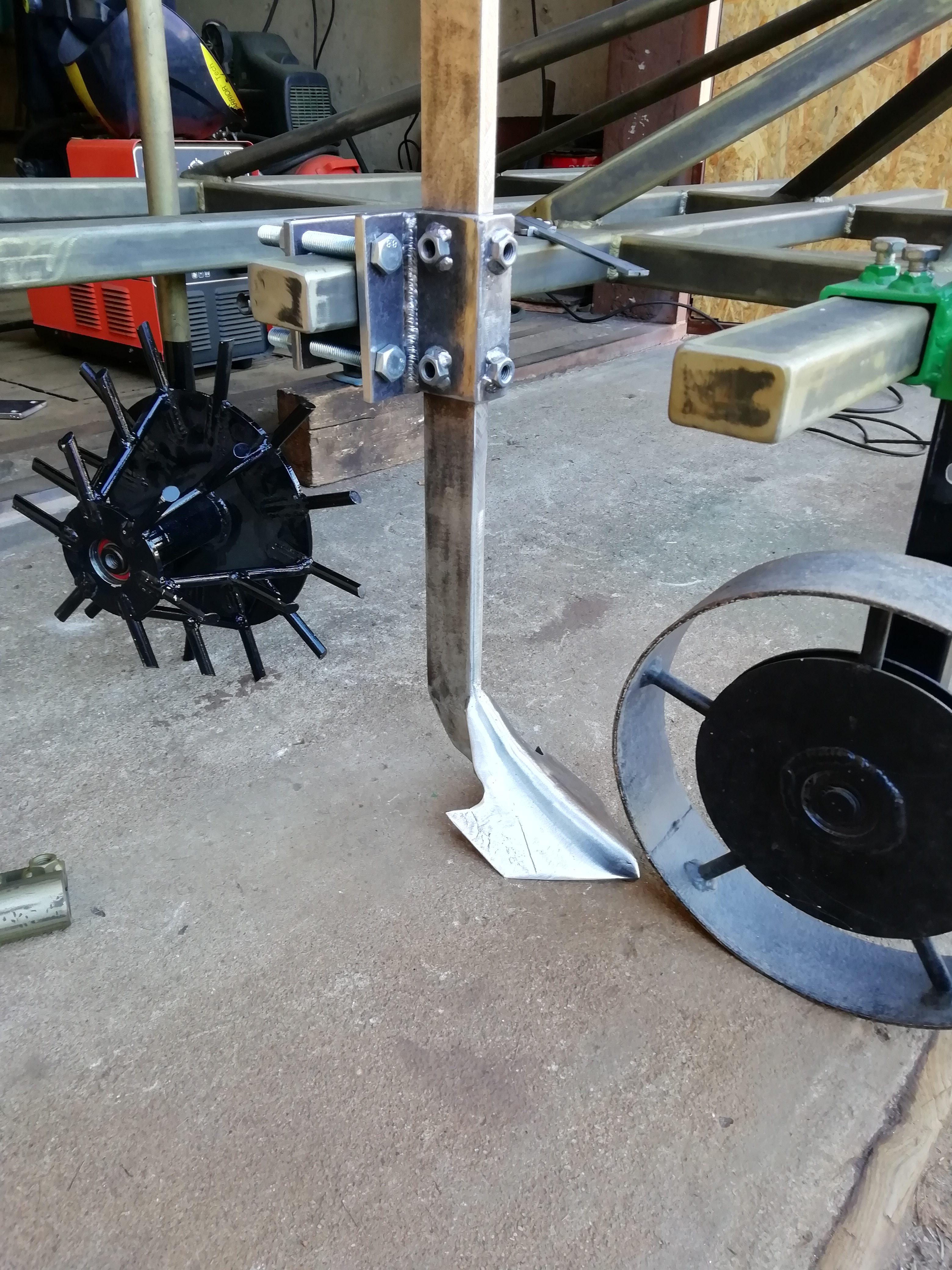

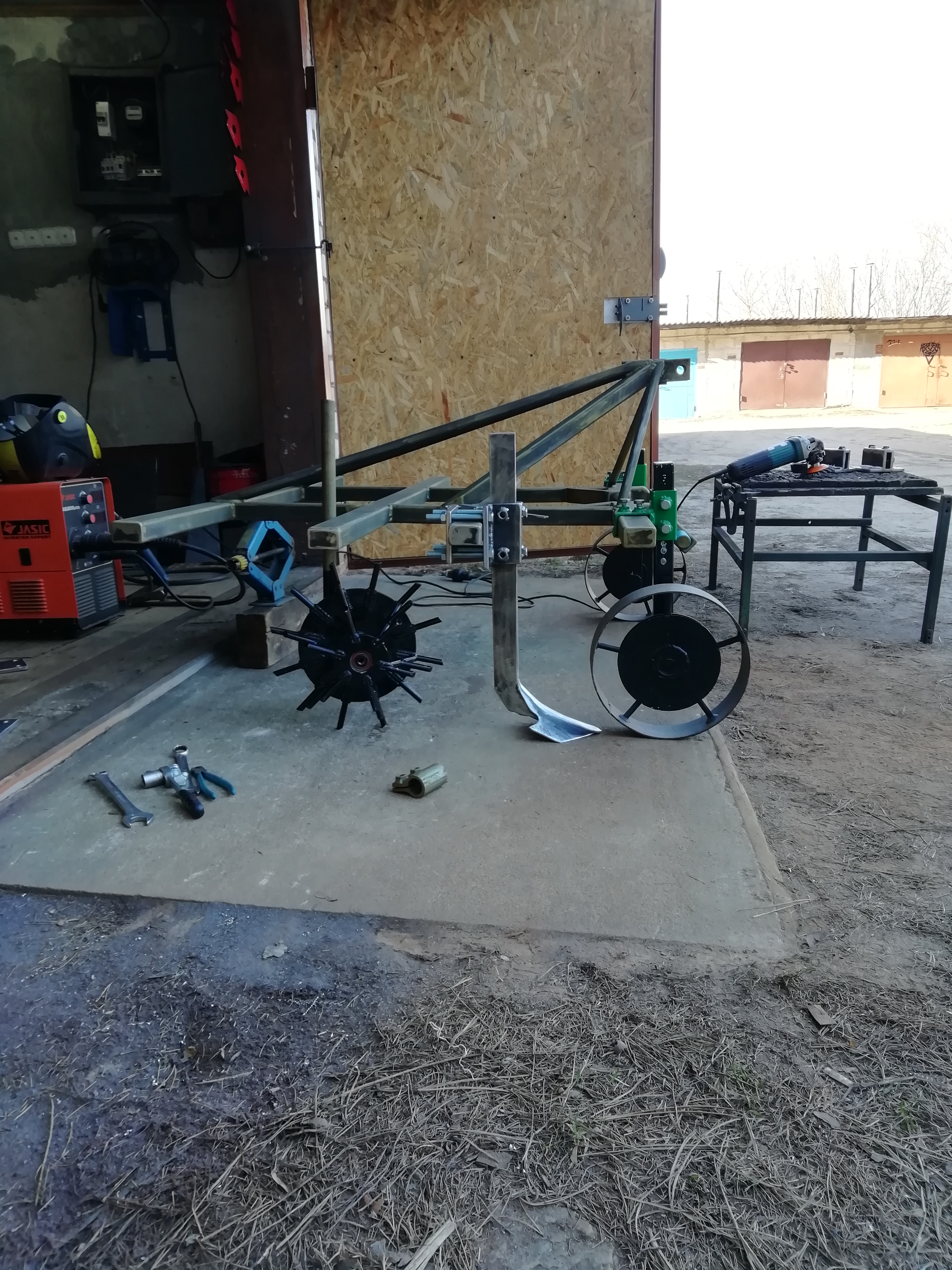

Что то я натупил вчера
, сегодня всё стало на свои места :
буду делать новые колёса , так что их можно будет поднести вперёд ещё сантиметров на 5 , итого 17 см. до стрелки от колеса . Думаю нормально. Вчера просто был плохой день
.

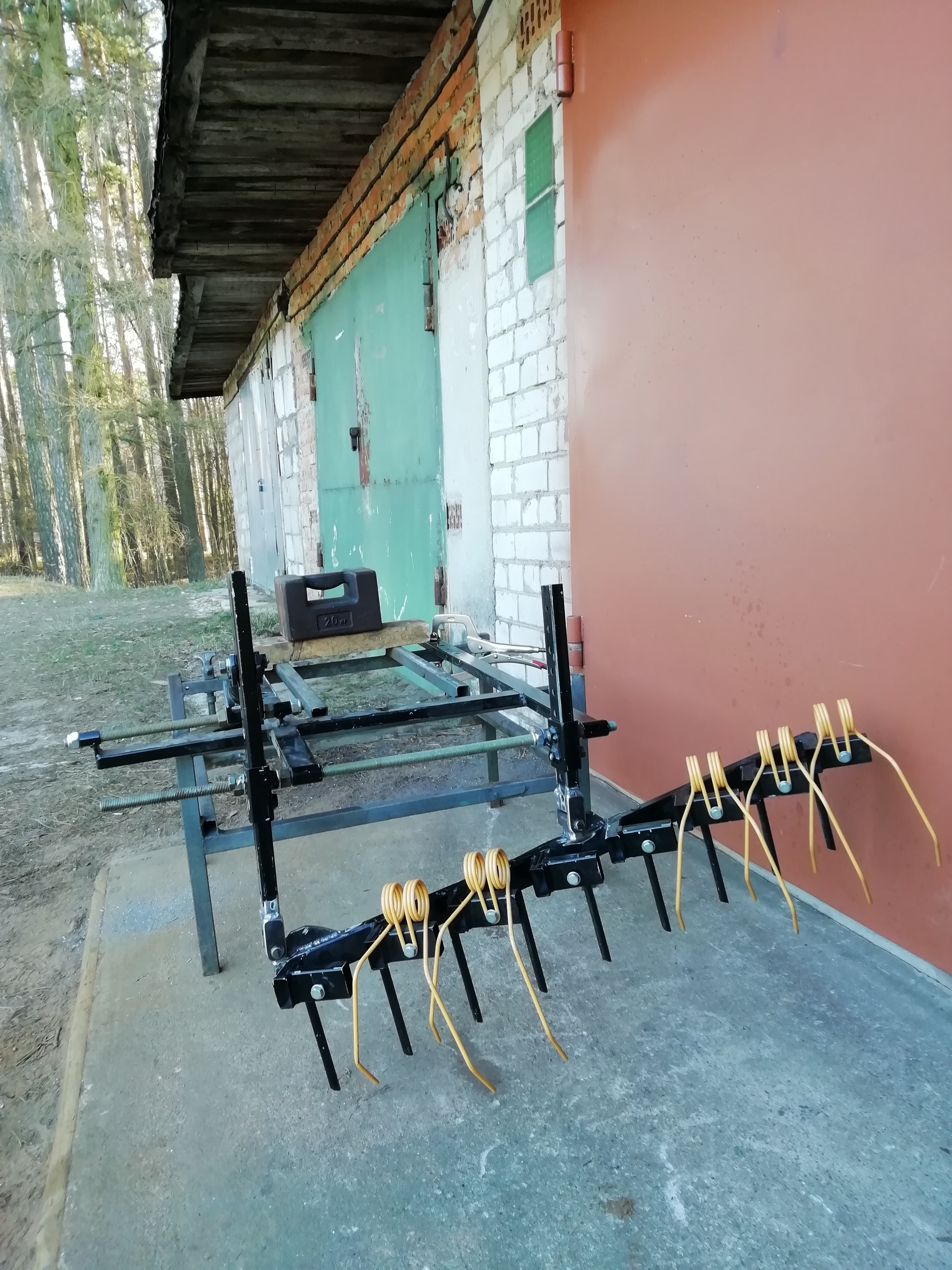

Попутно исправляю прошлогодние косяки , здесь видно , что передний край гребёнки идёт ниже заднего , а регулировки нет , всё жёстко :

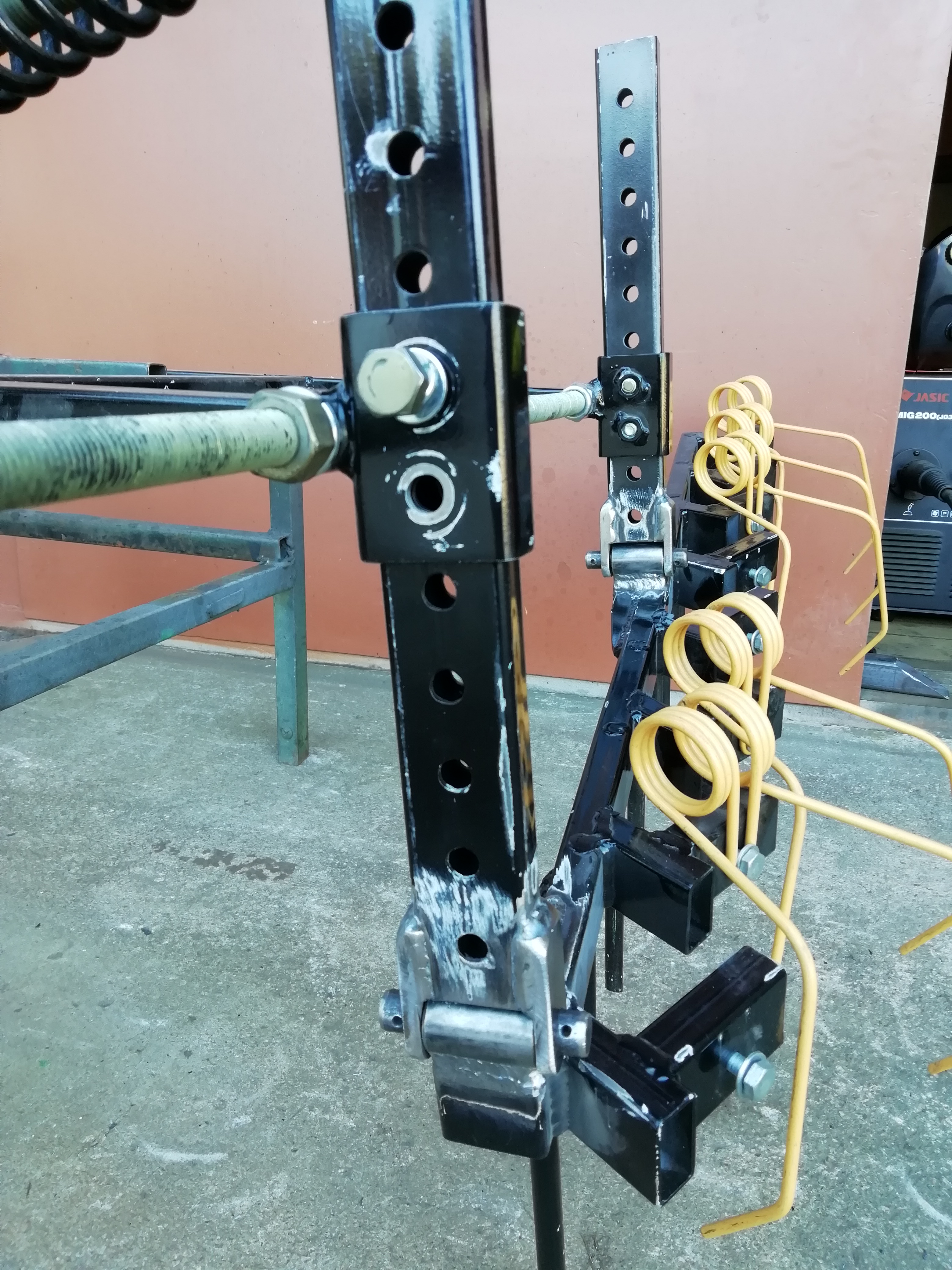

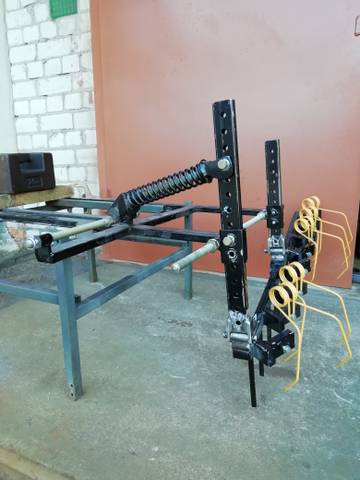

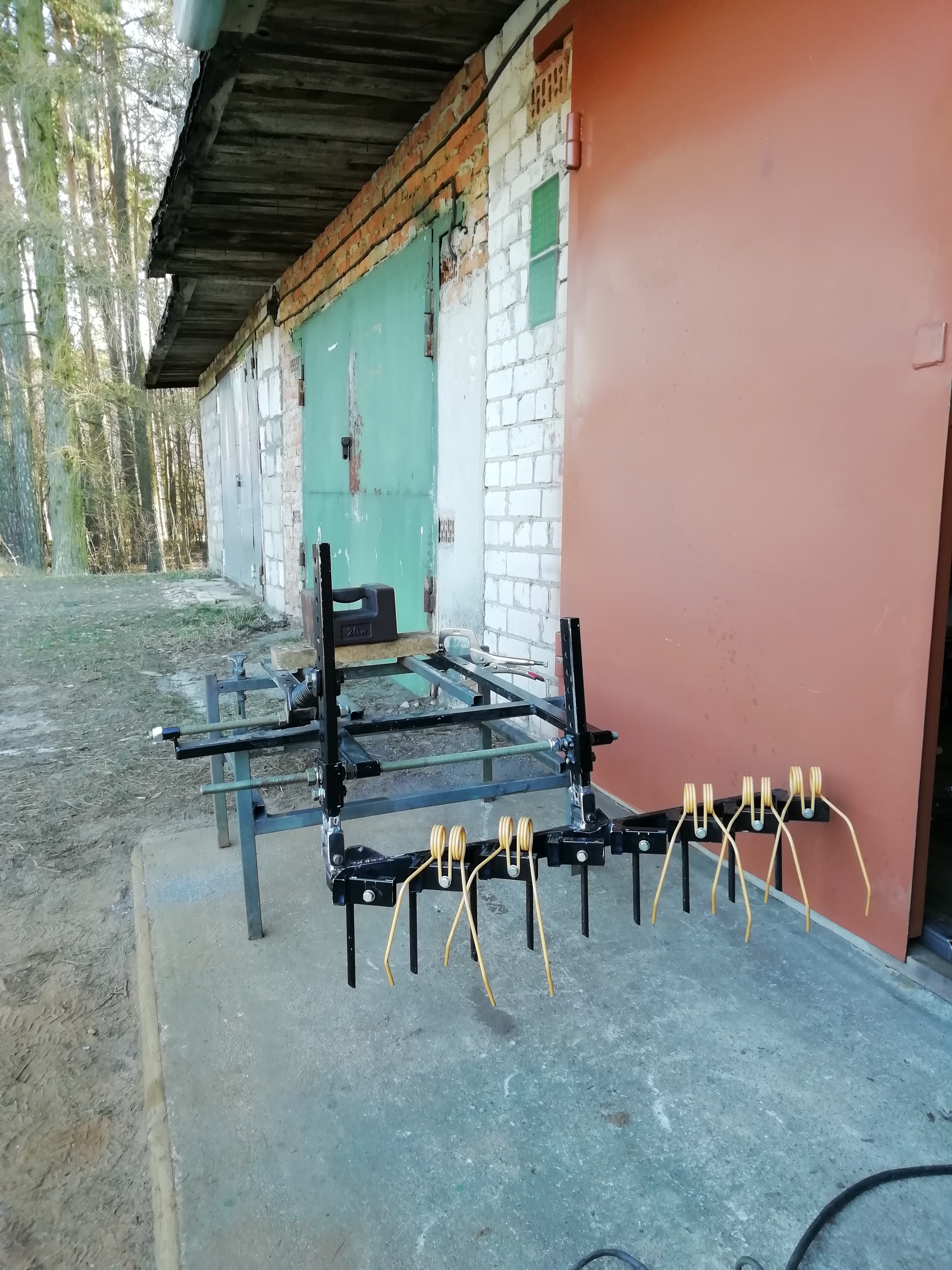

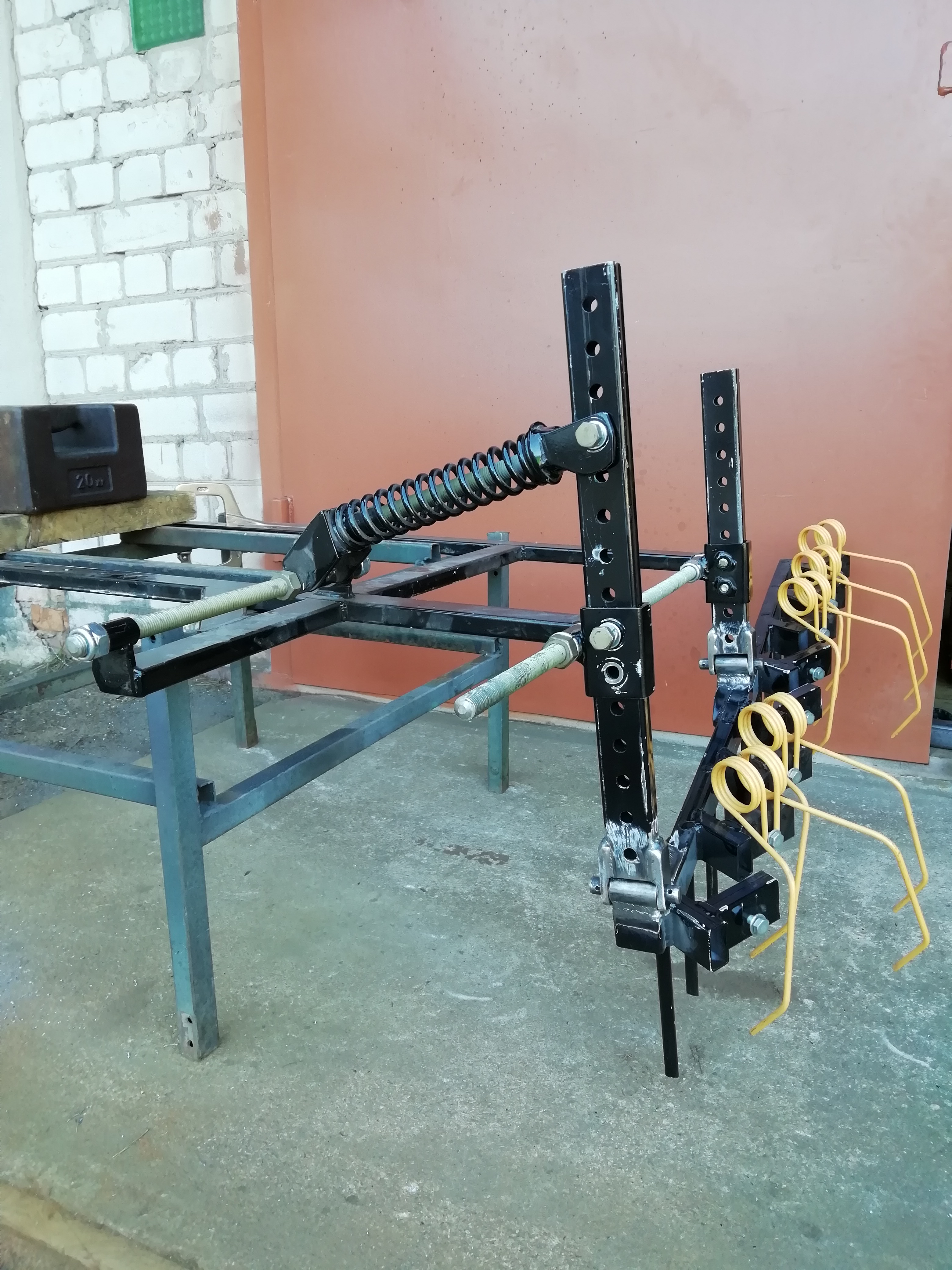

сегодня сделал грабли регулируемыми :
Думаю будет лучше развернуть кронштейн крепления лапы на 180 градусов, отодвинув ее от колеса.
Так я и сделал , только вчера у меня ёжик цеплялся за повернутую таким образом стрелку ... а сегодня я их расцепил .
Доходит до маразма: купить 1 метр трубы на отрез стоит дороже чем купить целую трубу 6 метров.)
Сколько же у вас стоит "рез" трубы? У нас в основном 10 рублей 1 рез,а в последнее время беру метал в одном магазине где за "рез" берут только 20 рублей не спрашивая сколько резов будет,то есть я могу порезать 6-и метровый хлыст хоть по 10 см за эти деньги а могу и просто пополам один раз......
Отредактировано Perec.41 (25 марта, 2020г. 21:42:44)
Сколько же у вас стоит "рез" трубы?
Позвонил.
Труба 60х10.
Я частное лицо, куплю за наличку.
Оттуда. Метр будет очень дорого. Примерно 4400
. Её нужно достать, отрезать и убрать обратно.
Я, а если куплю целую трубу?
Оттуда после паузы. 3600.
Вот такие вот дела.
Менеджер сам похоже в осадок выпал, но он не регулирует цены, он просто их озвучивает.
А мне надо примерно 0.5 метра.
Виталий, вы уж простите за оффтоп. Какая труба достаточна в это место?
Труба 60х10.
Это какие размеры? Толщина стенки 10 мм,или что?
Её нужно достать, отрезать и убрать обратно.
Это совсем вас не должно волновать,он ещё будет говорить что пока доставал в туалет захотел,туалет платный и тд и тп, зачем он это вам рассказывал..........если у них не оптовая база для крупных покупателей и цены у них за метр то отрезать они должны любой кусок......
то какие размеры? Толщина стенки 10 мм,или что?
Да. Круглая, цельнотянутая труба.
если у них не оптовая база для крупных покупателей
Крупная. Но в объявлении на Авито было написано про торговлю на отрез.
Крупная. Но в объявлении на Авито было написано про торговлю на отрез.
Ну а зачем вы такими пользуетесь? Я думаю сейчас в любом строительном супермаркете есть металопрокат,но соглашусь только что там в основном "ширпотреб" с толщиной стенки не более 2 мм,но как показывает практика для наших самоделок вполне достаточно бывает и этого,в частности для плужка небольшого достаточно будет рамы из профиля 60х60х2 с нормальным усилением косынками в нужных местах......
Виталий, вы уж простите за оффтоп. Какая труба достаточна в это место?
Я конечно искал бы кусок вала . Но если трубу , то стенка 8 мм., а лучше 10 мм. Ну ещё зависит от конструкции плуга , самого агрегата , мой например нужно переносить вдвоём . Но я им и камни выпахивал чуть большие , чем сам плуг .
в основном "ширпотреб" с толщиной стенки не более 2 мм,но как показывает практика для наших самоделок вполне достаточно бывает и этого,в частности для плужка небольшого достаточно будет рамы из профиля 60х60х2 с нормальным усилением косынками в нужных местах......
Выскажу лично своё мнение , но очень мне не нравится стенка 2 мм. При сварке ведёт , как не старайся , никакую серьёзную силовую конструкцию не сделаешь . Я обычно беру 3-4 мм.
конечно искал бы кусок вала . Но если трубу , то стенка 8 мм., а лучше 10 мм.
Вот и я думаю что стенка нужна 6-10 мм. А обычные трубы имеют стенку до 4 мм. Вал не хочу, так как его придется токарить, а с трубой всё проще.
78rus
Мне кажется , что тут без токарки не обойтись в любом случае .
Ещё смотря какой механизм крепления и регулировки предполагается . Будет регулировка продольной оси ?
Вал не хочу, так как его придется токарить, а с трубой всё проще.
Если на кону стоят такие суммы, то могу предложить вариант усиления обыкновенной трубы второй трубой по принципу "труба в трубе". Подобрать диаметры труб так, чтобы одна входила плотно в другую может шансов и мало, (хотя на меньших диаметрах такое мне встречалось, одна в другую входила с натягом), но в качестве усиливающей трубы можно использовать точно такую же. Если взять стандартную трубу внешним диаметром 60 мм. с толщиной стенки 3,5 мм., то с этой же трубы можно вырезать полосу вдоль трубы примерно 25 мм. (расчет через диаметры и число Пи, думаю пояснений не требуется), чуть простучать ее и запрессовать в первую трубу. торцы проварить , дополнительно трубы можно соединить электрозаклепками. Можно сделать и тройную трубу, тогда в качестве третьей близко подойдет труба 48 мм.. Я усиливал таким образом трубу, правда длиной сантиметров 25-30 толщина стенки была миллиметра 2, не больше, но думаю это вполне реально сделать и при более толстой стенке трубы.

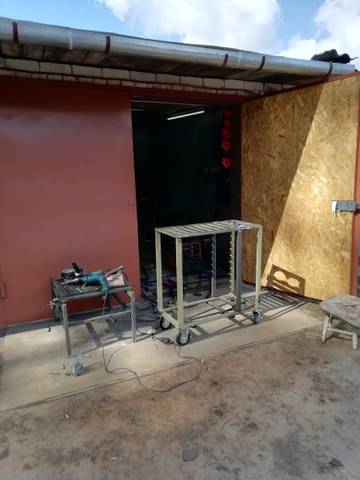

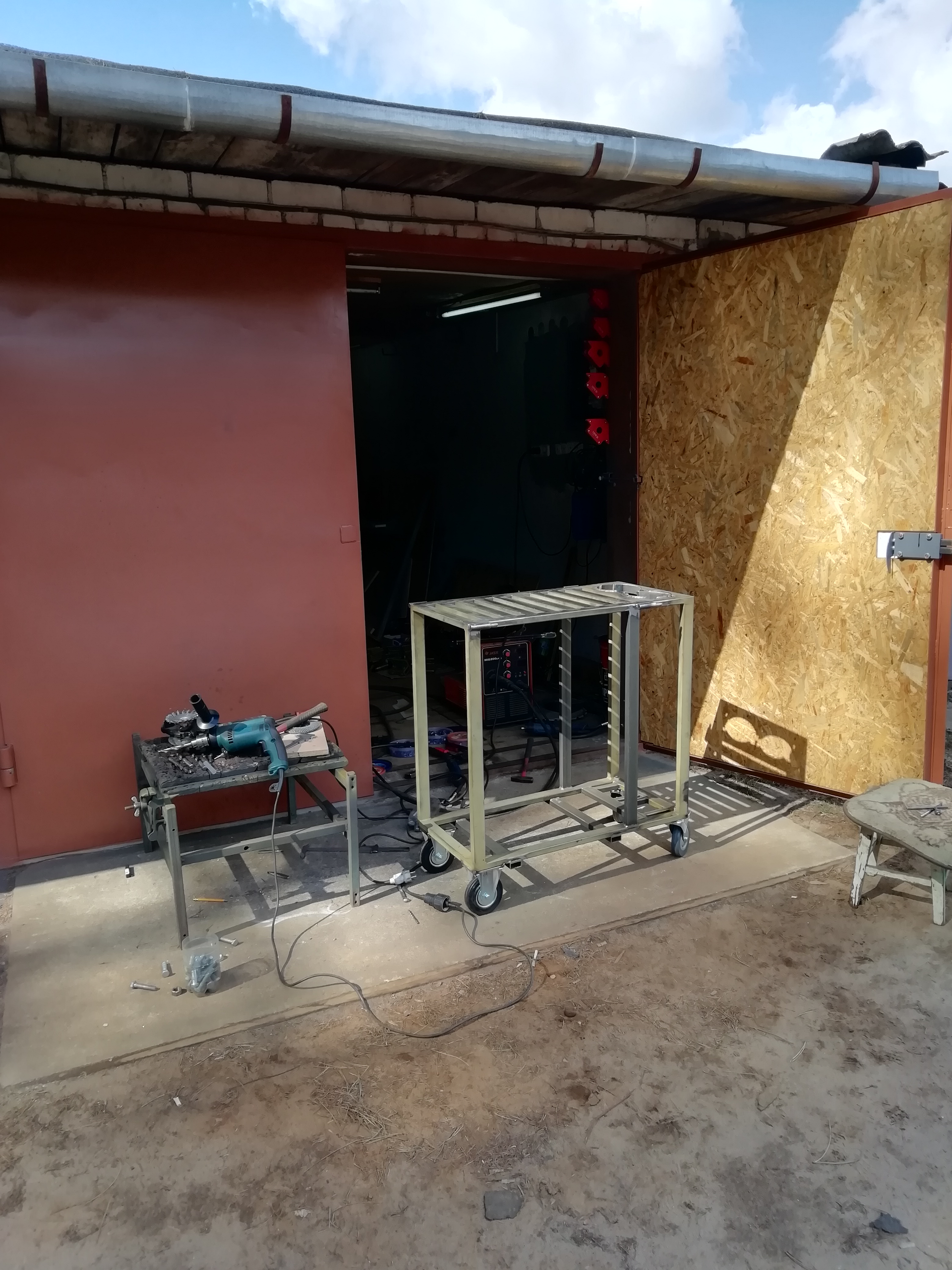

Параллельно делаю сварочный стол, он же тележка :
может кто уже делал, поделитесь опытом.
Я частное лицо, куплю за наличку.
Оттуда. Метр будет очень дорого. Примерно 4400
Я, а если куплю целую трубу?
Оттуда после паузы. 3600.
Вот такие вот дела.
Зажратые продаваны. 15 лет на одном металопрокате закупаюсь. Всё погонное на маятнике от 0,1м, на мехпиле от 0,02м, гильотина до 6 мм толщины хоть 0,05м* 0,05м быстро и с улыбкой. Конкуренция!
Конкуренция!
Чем хуже экономическая обстановка, тем гибче продаваны. Это факт. В 2010 было хрен что купишь на базах в розницу. В 2017 стали продавать. Сейчас опять зажрались. В чермете ещё не закупался. надо попробовать.
