Всем Доброго времени суток.

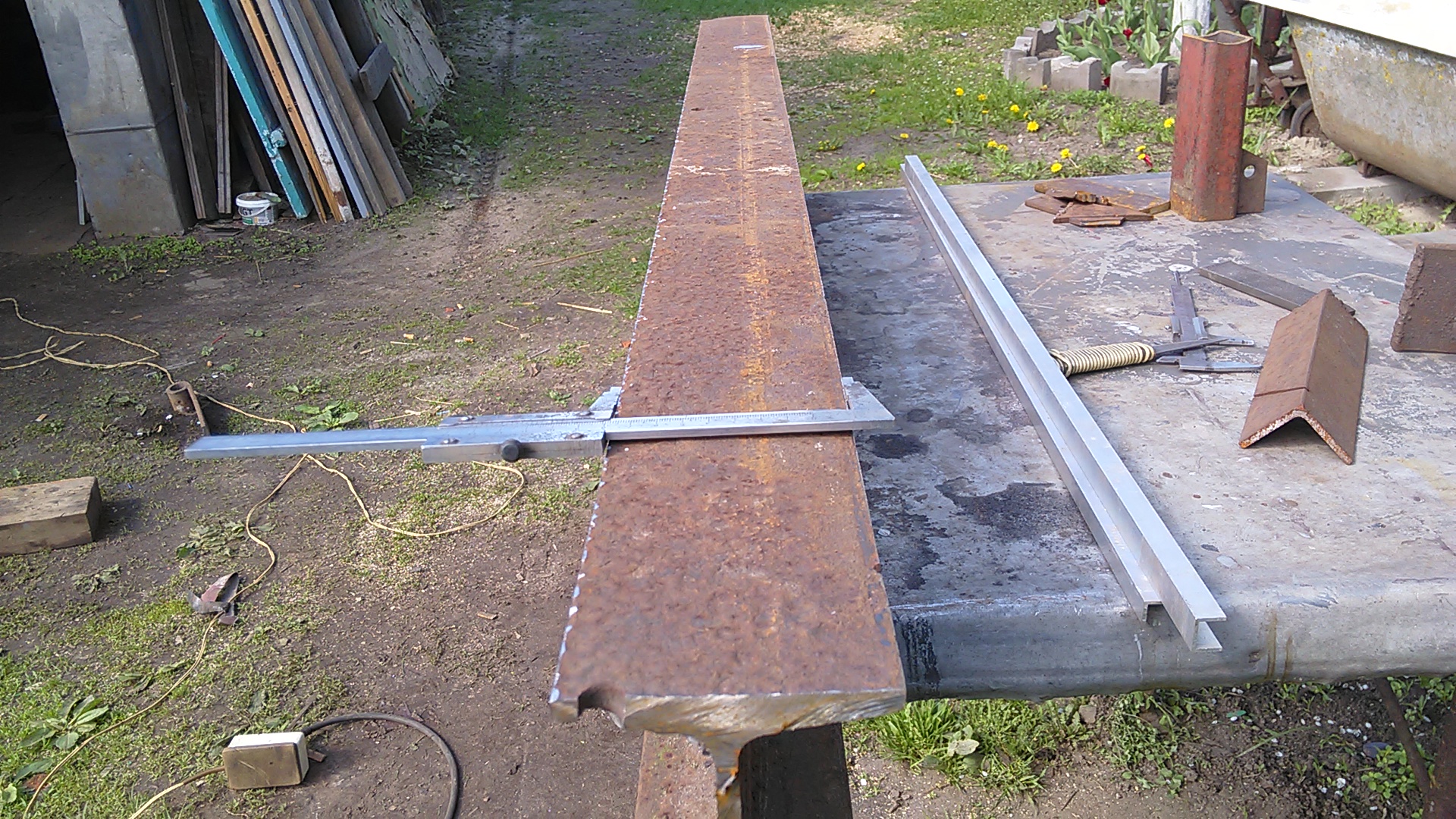

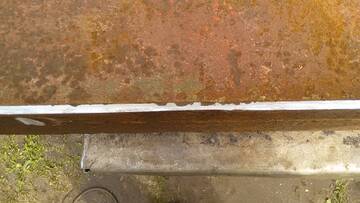

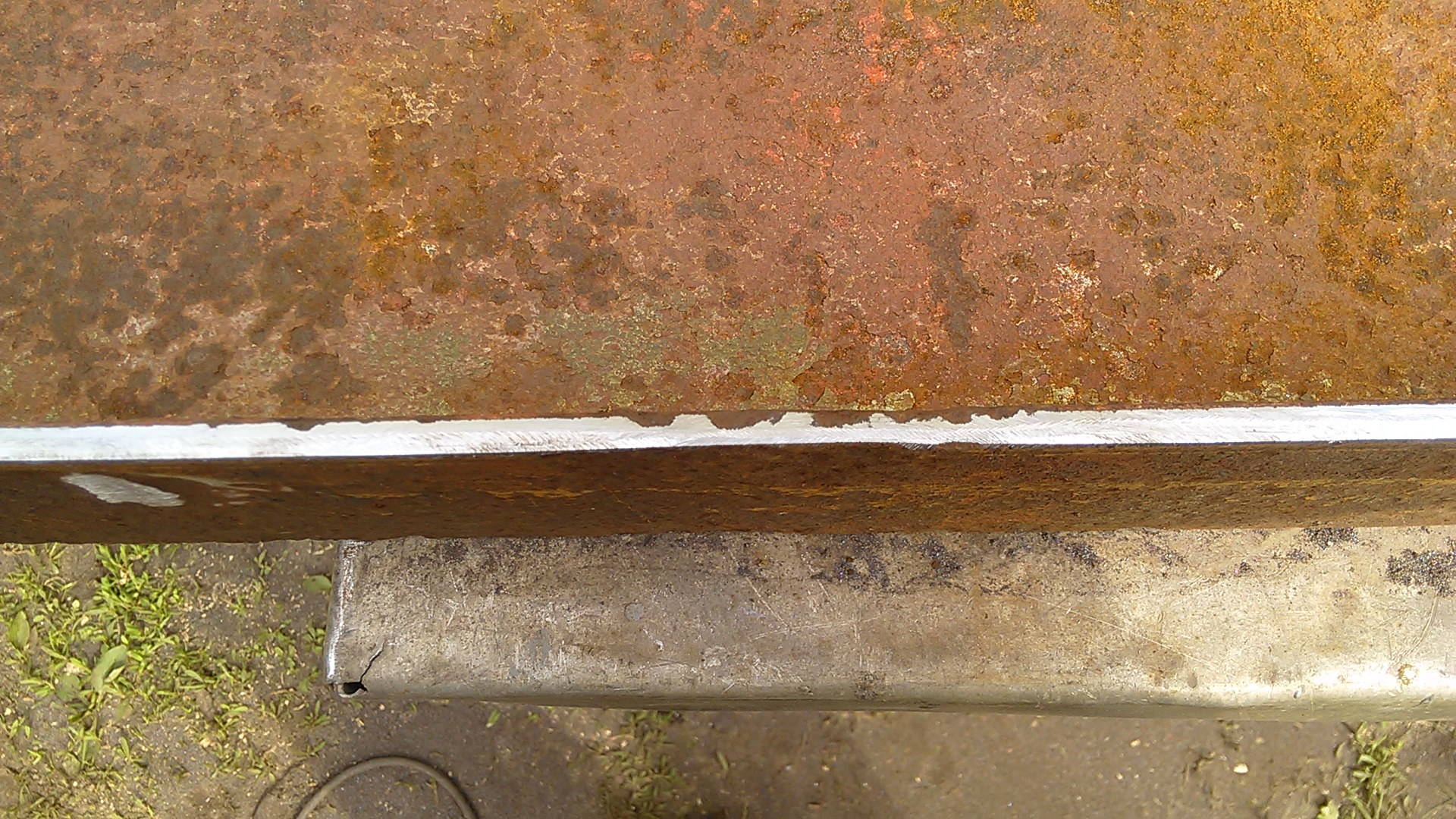

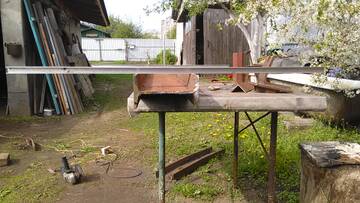

Продолжается работа над токарником. Взял 18-й двутавр. Края побиты ржавчиной.

Пришлось ровнять

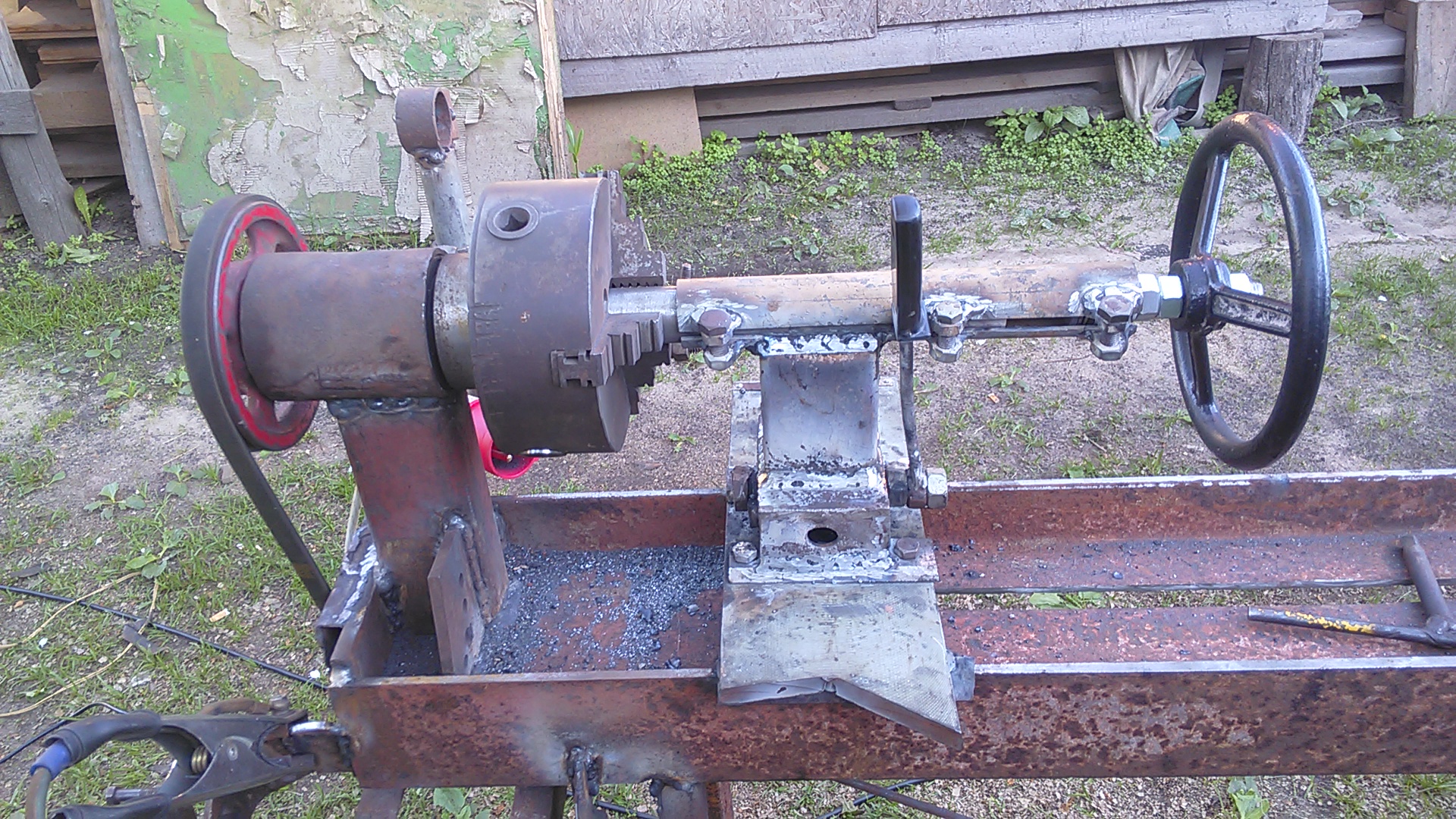

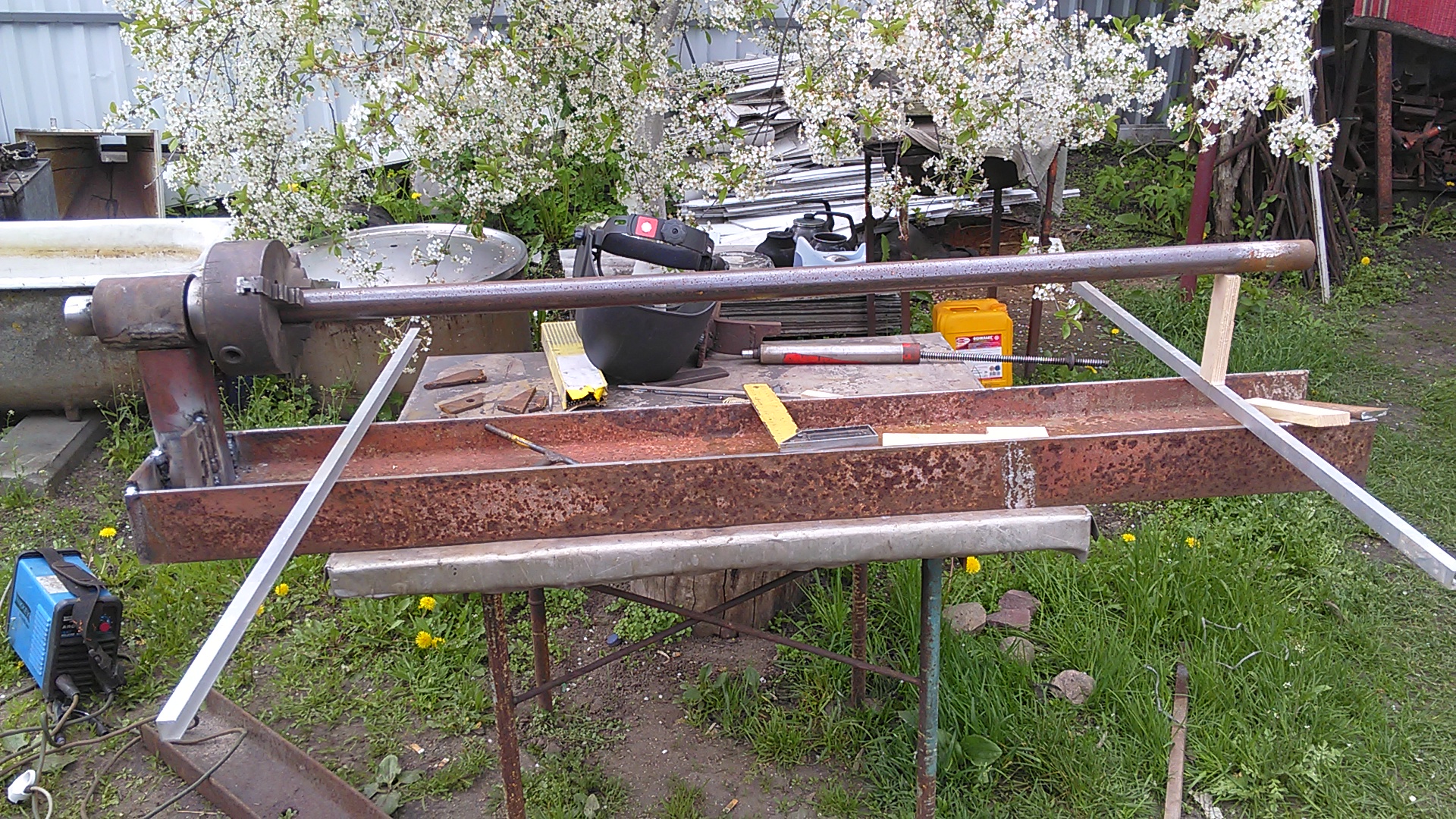

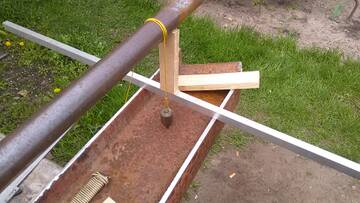

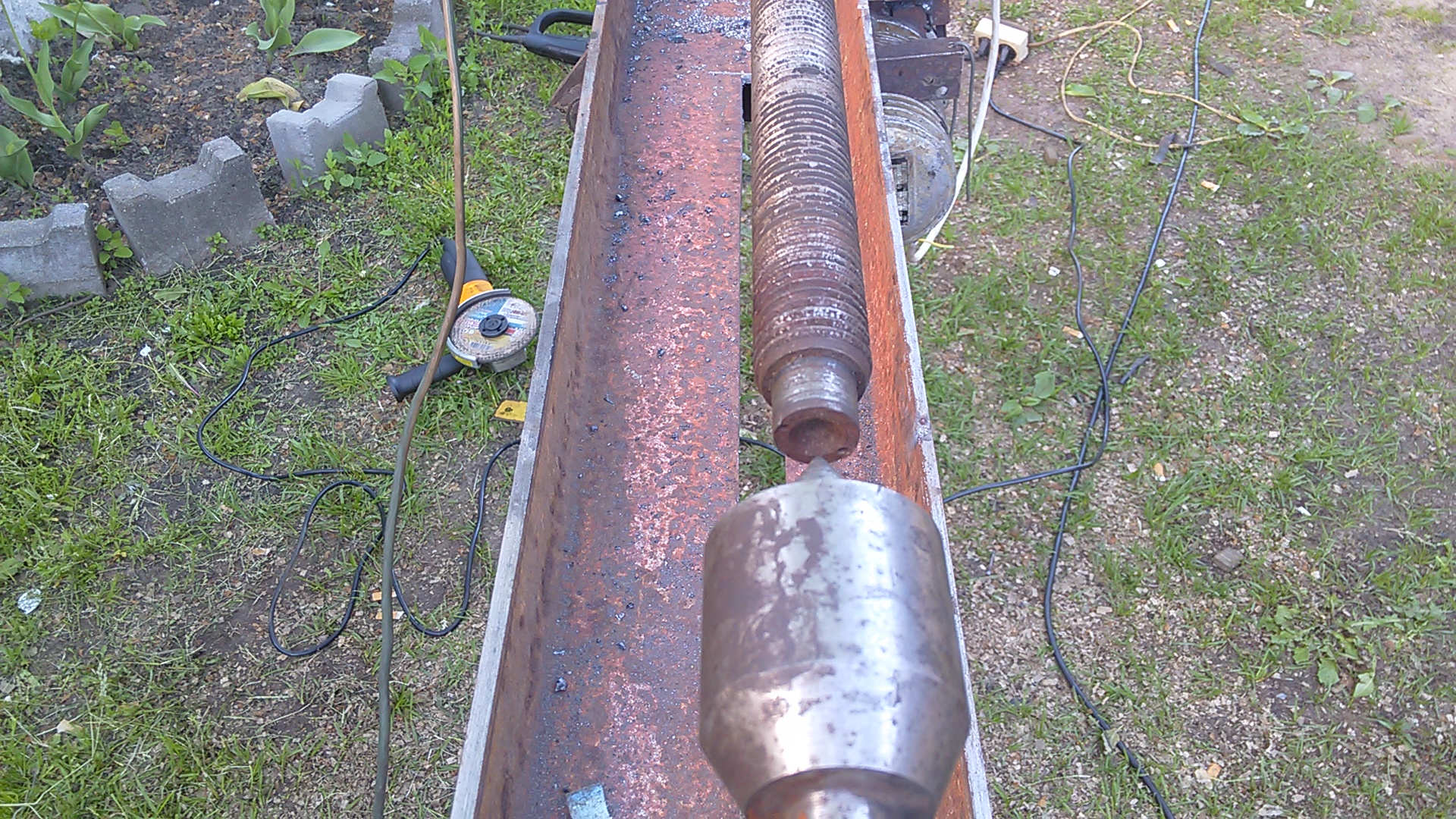

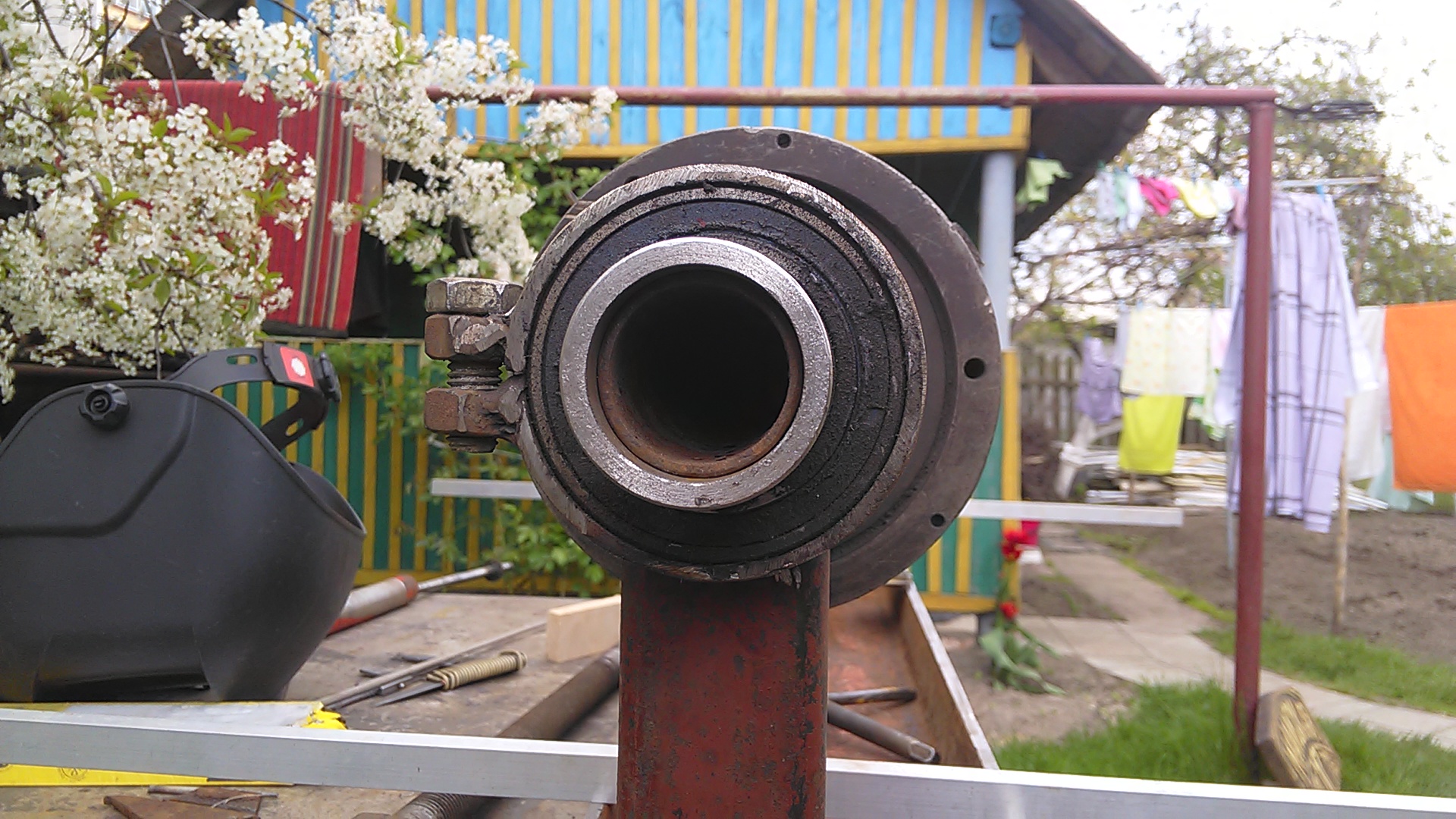

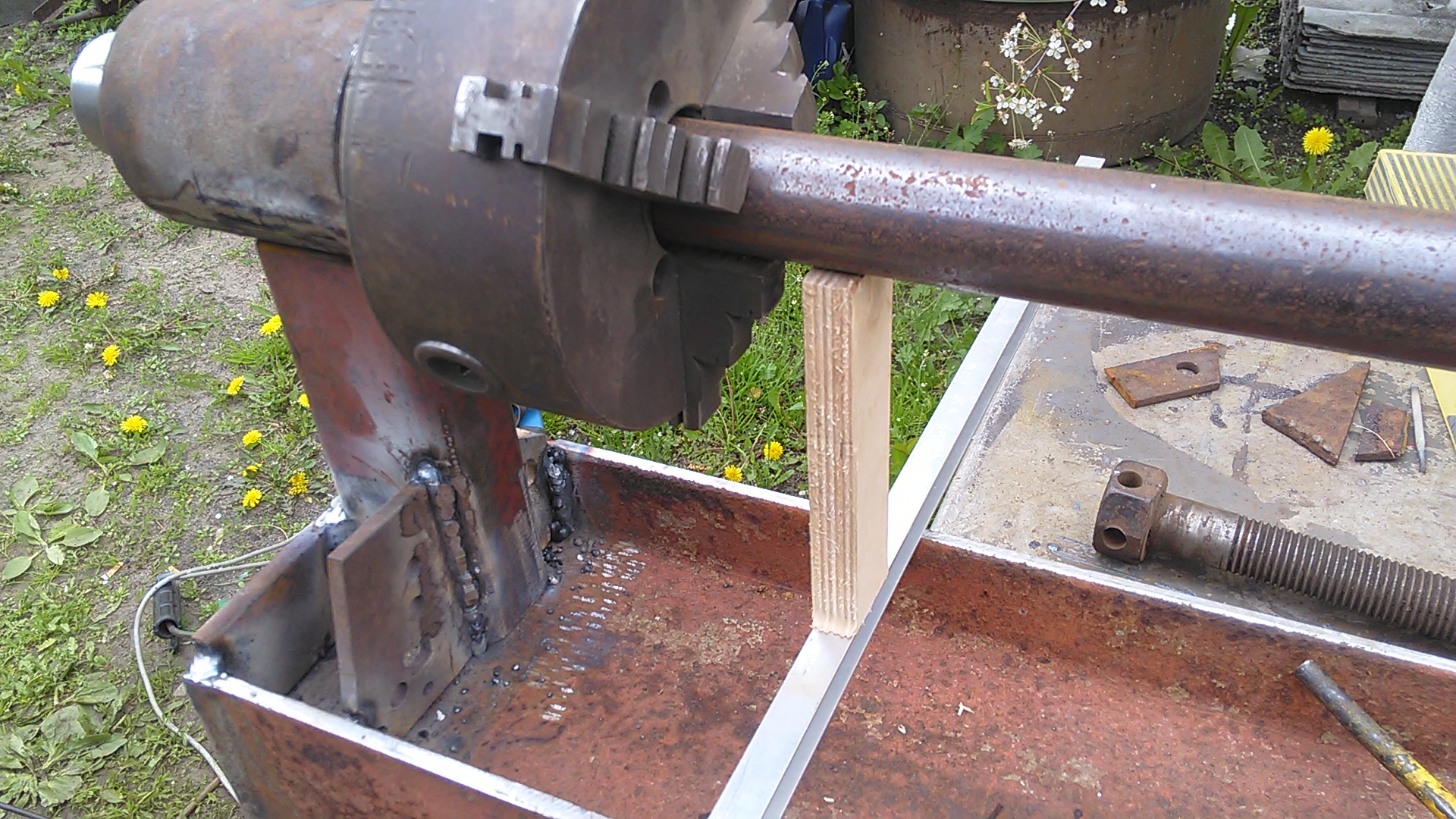

Приварил стойку передней бабки. Выставлял соосность с помощью трубы, плотно входящей в цапфу....

..... и примитивных приспособлений

По горизонтали получилось вроде не плохо, а вот по оси увело на 1 мм, на длине 1200 мм. Для дерева такое смещение думаю не критично, а метал такой длины мне не точить.

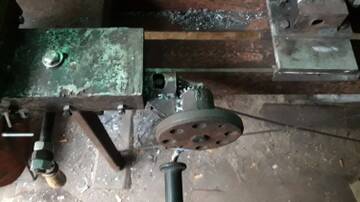

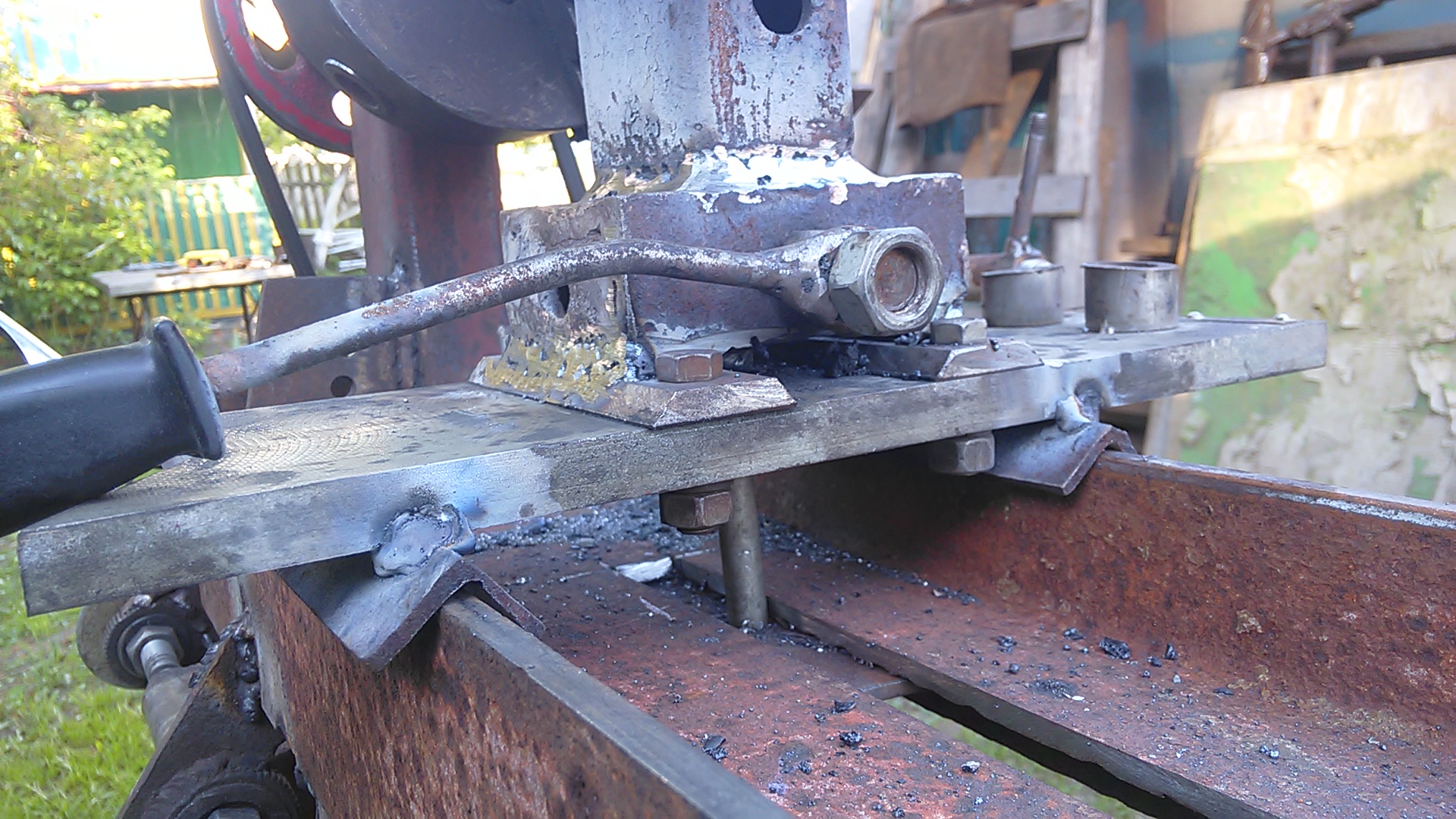

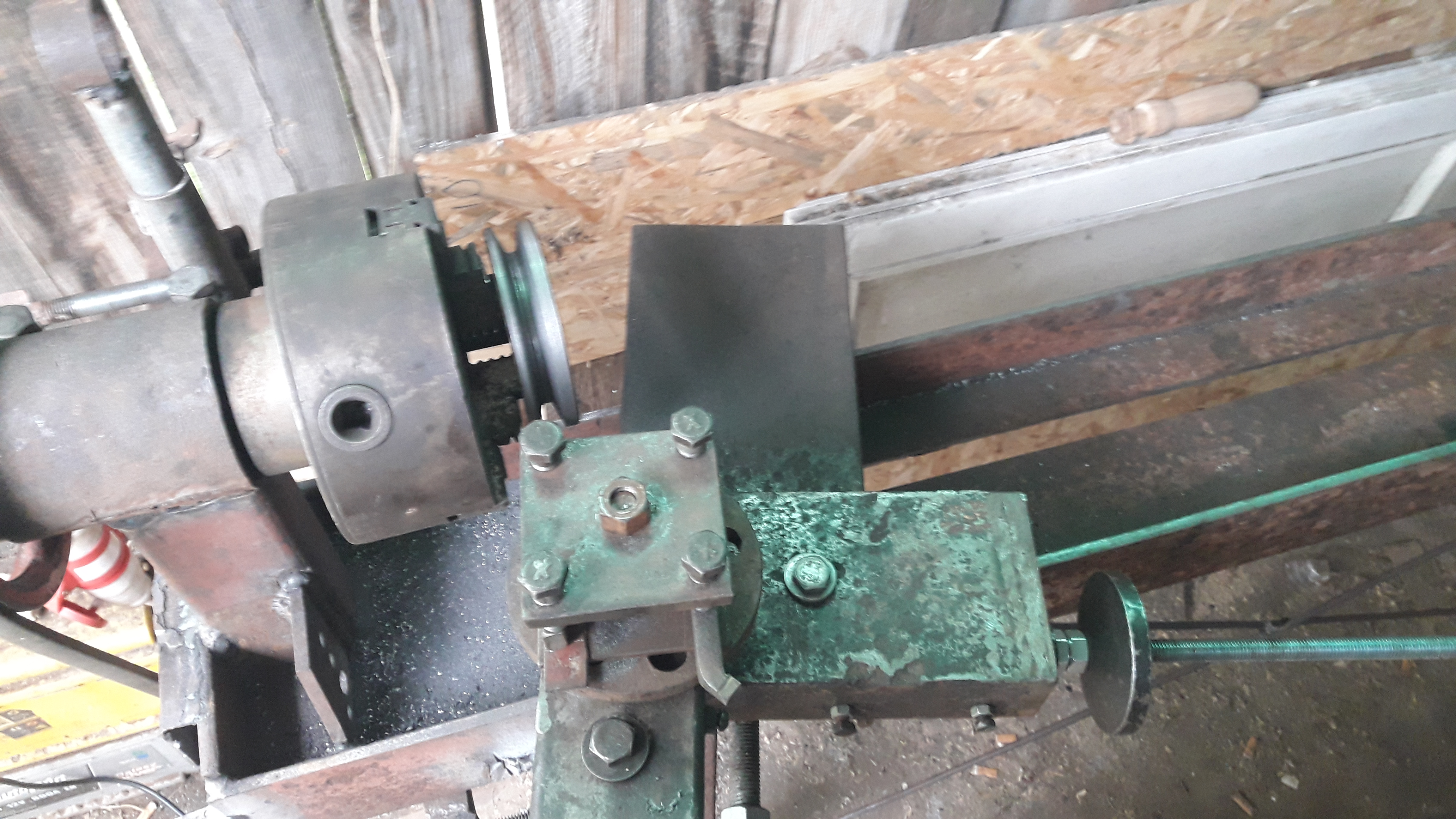

Установил свою токарную приставку

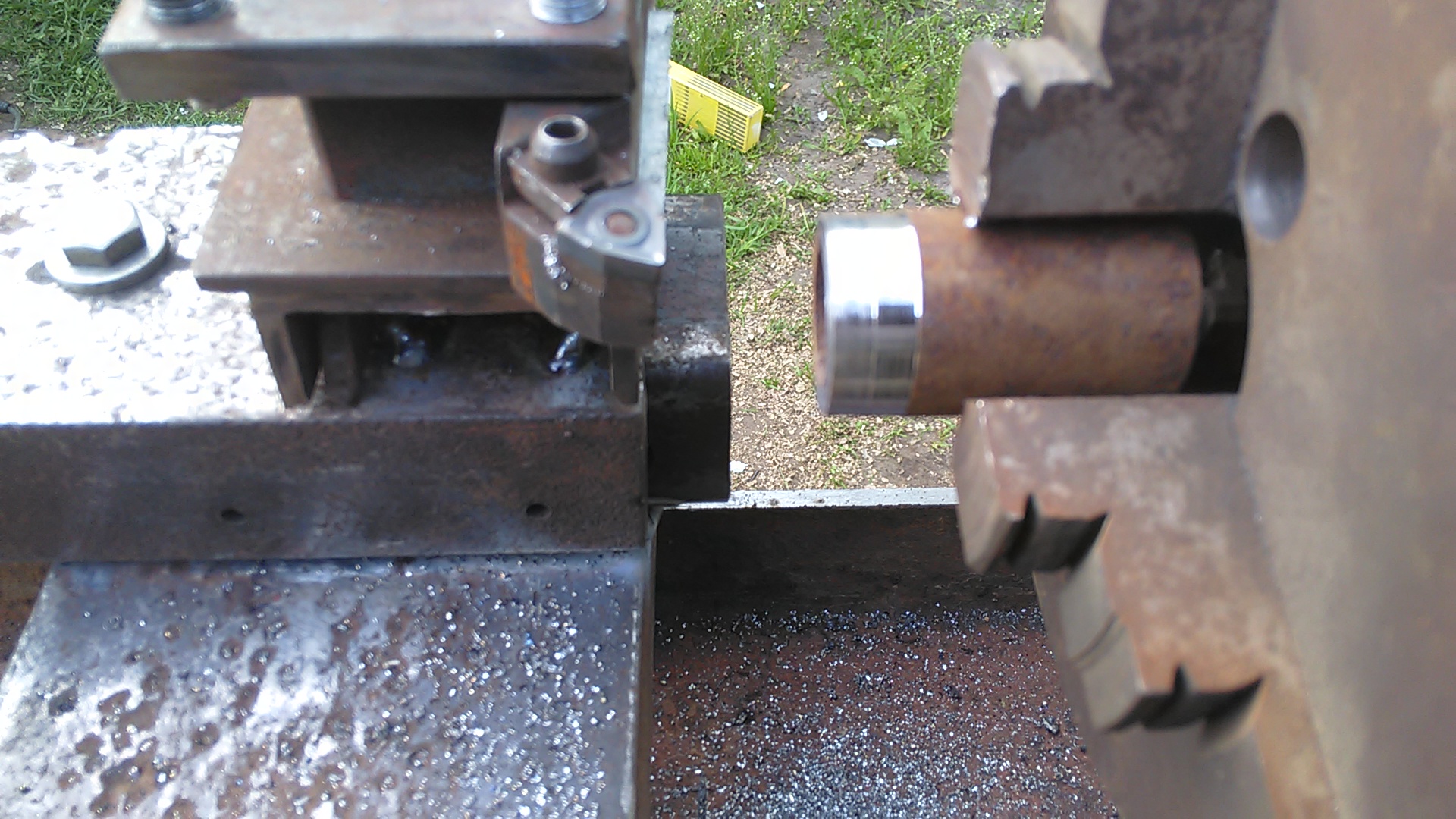

Попробовал точить. Получается довольно не плохо

Осталось соорудить более-менеу нормальную заднюю бабку

К стати: трубочка на конце винта проточена на этом станке, Была толщиной 1,5 мм, а мне нужна 1 мм.

В перерывах работы над токарником ( во время дождей) опробовал фрезер в качестве ручного. Работа мне понравилась.

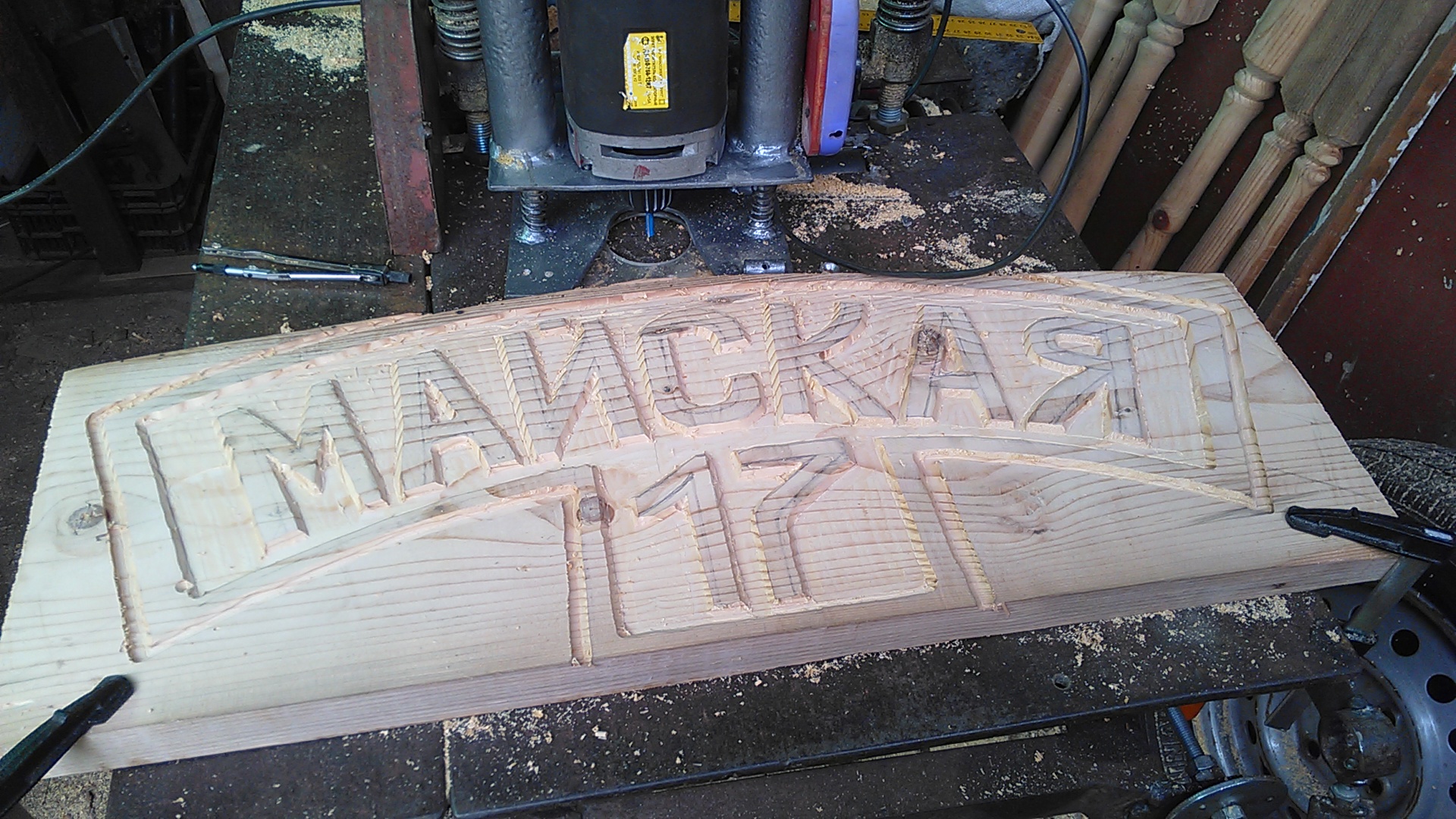

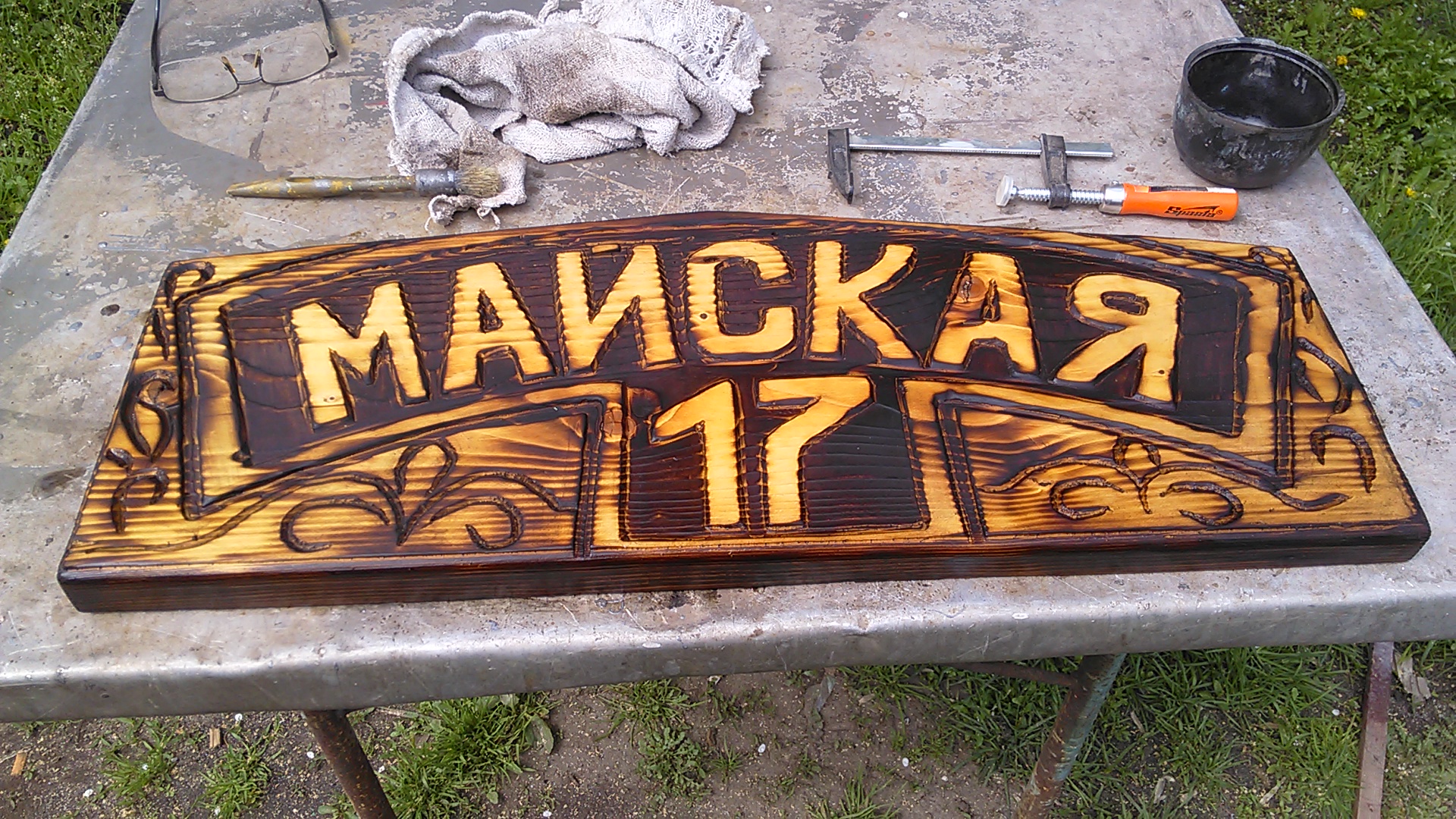

Он тяжёлый. Его не уводит на сучках. Скользит по поверхности доски отлично. Вот такая получилась табличка

Покрыть лаком и можно устанавливать.

+1

Поделиться15218 мая, 2021г. 19:13:06

Автор: сергей курков
Участник
Зарегистрирован: 28 марта, 2017г.
Приглашений: 0
Сообщений: 248
Уважение: [+11/-0]
Позитив: [+0/-0]
Провел на форуме:
7 дней 7 часов
Последний визит:
Вчера 19:02:19

Nikolay написал(а):

Попробовал точить. Получается довольно не плохо

фото не очень хорошего качества, по моему резец туповат или установлен высоковато.

0

Поделиться15318 мая, 2021г. 22:12:17

Автор: Nikolay
Модератор Победитель номинации Лучший трактор-2013
Откуда: Беларусь.Гомель
Зарегистрирован: 9 ноября, 2012г.
Приглашений: 0
Сообщений: 3533
Уважение: [+269/-1]
Позитив: [+535/-0]
Пол: Мужской
Возраст: 59 [1965-05-17]
Провел на форуме:
3 месяца 9 дней
Последний визит:
12 мая, 2024г. 08:16:33

сергей курков написал(а):

по моему резец туповат или установлен высоковато.

Победит не точил. Как была заводская так и установил, да и центр сильно не искал. Установил резец по центру кулачков. Приспособление ещё в процессе настройки. То направляющие болтаются, то невозможно покрутить.

0

Поделиться15424 мая, 2021г. 00:34:55

Автор: Nikolay
Модератор Победитель номинации Лучший трактор-2013
Откуда: Беларусь.Гомель
Зарегистрирован: 9 ноября, 2012г.
Приглашений: 0
Сообщений: 3533
Уважение: [+269/-1]
Позитив: [+535/-0]
Пол: Мужской
Возраст: 59 [1965-05-17]
Провел на форуме:
3 месяца 9 дней
Последний визит:
12 мая, 2024г. 08:16:33

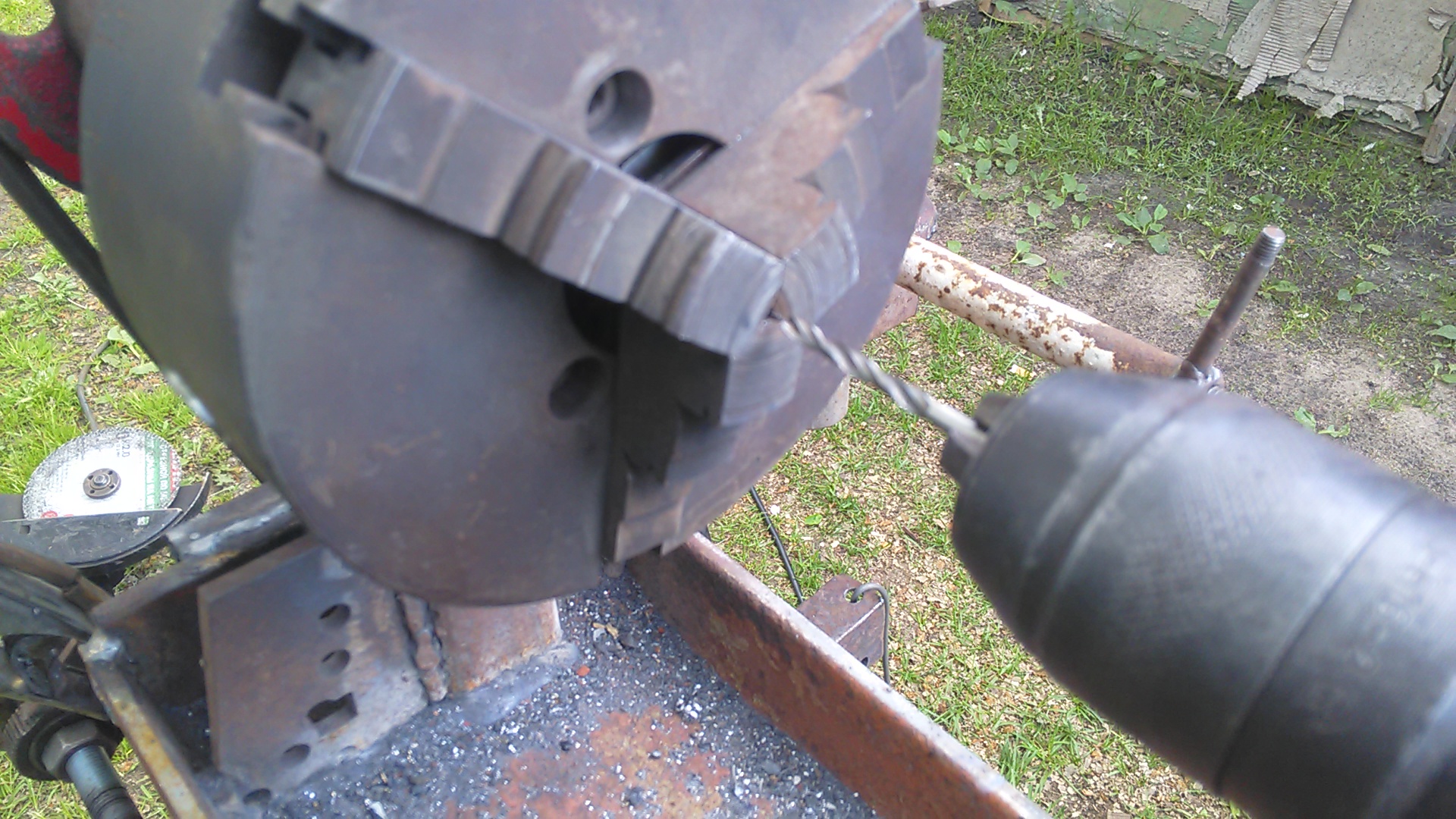

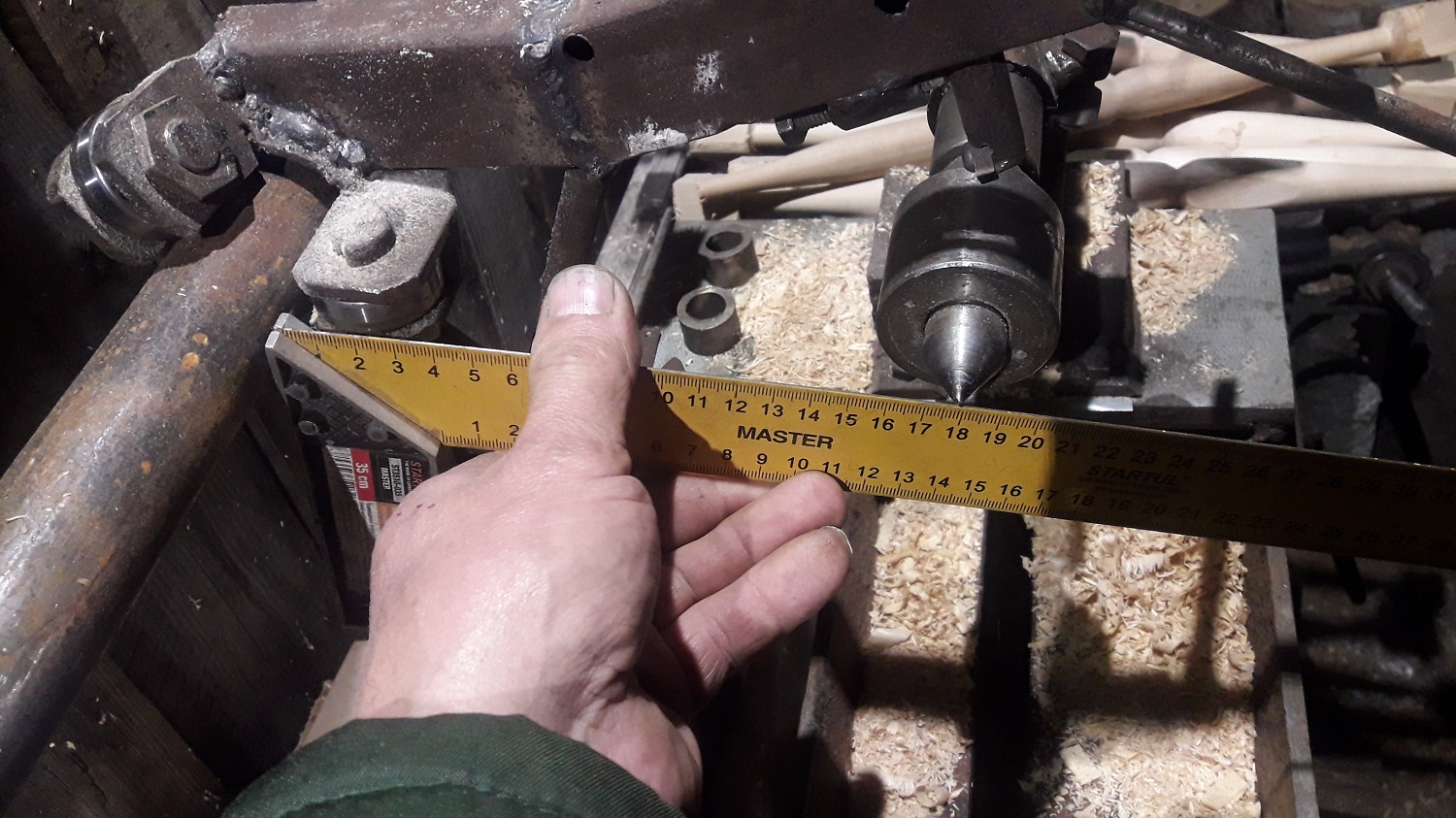

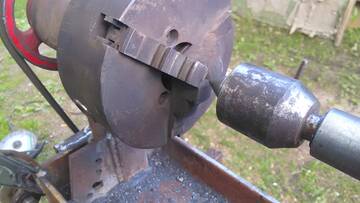

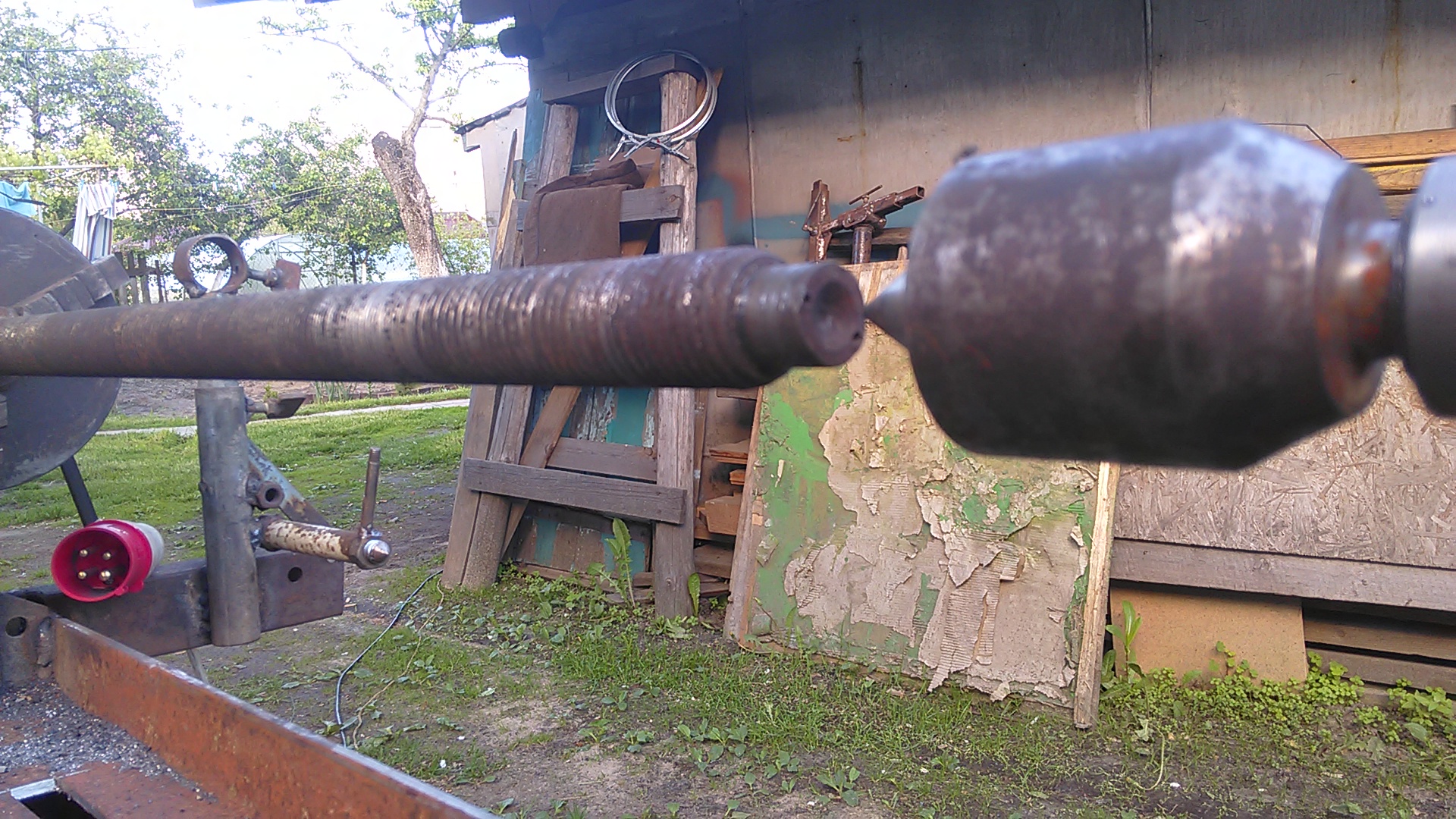

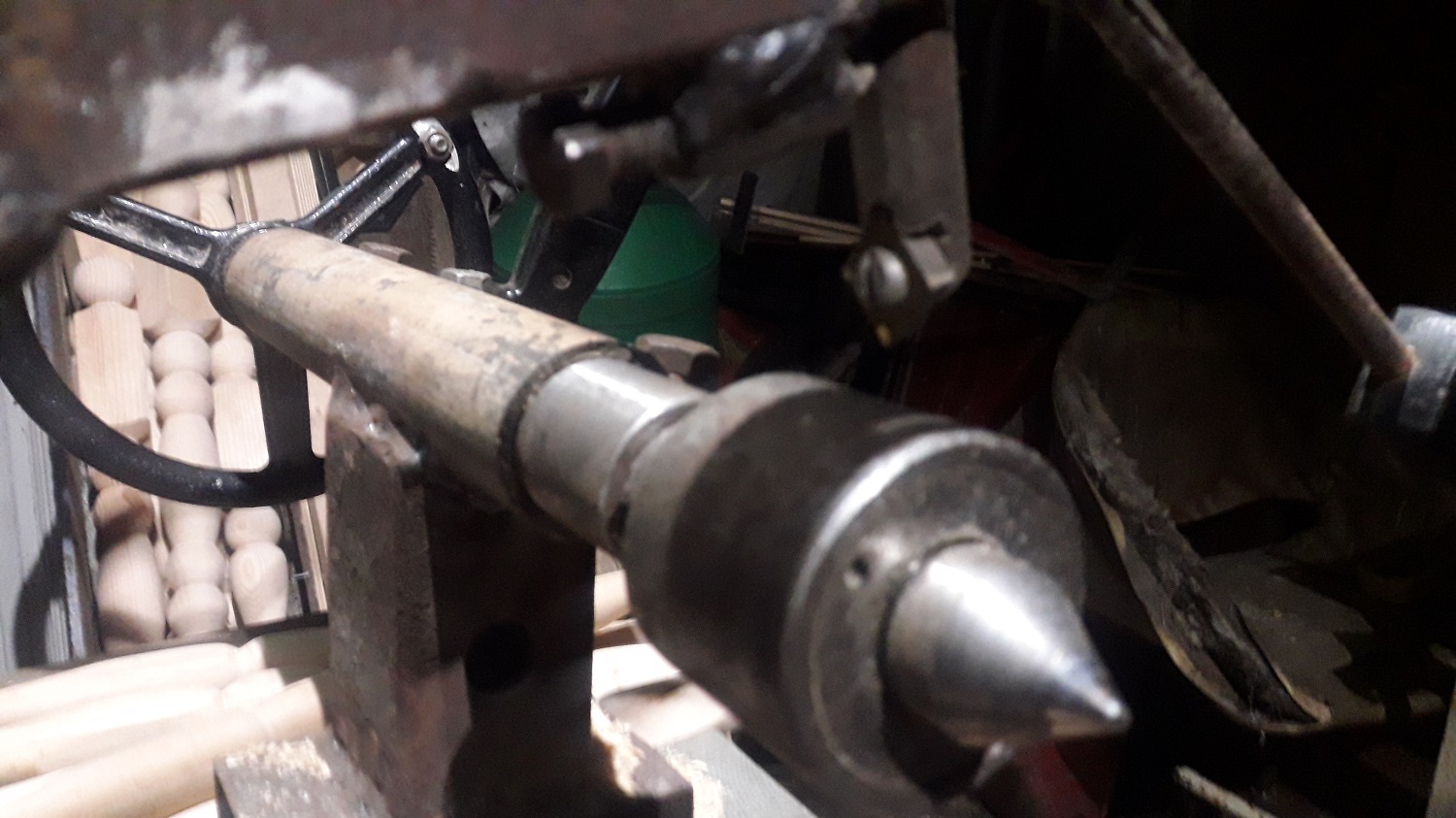

Продолжается работа над токарником. Сегодня сделал и установил заднюю бабку. Для центрации зажал шток в кулачки патрона

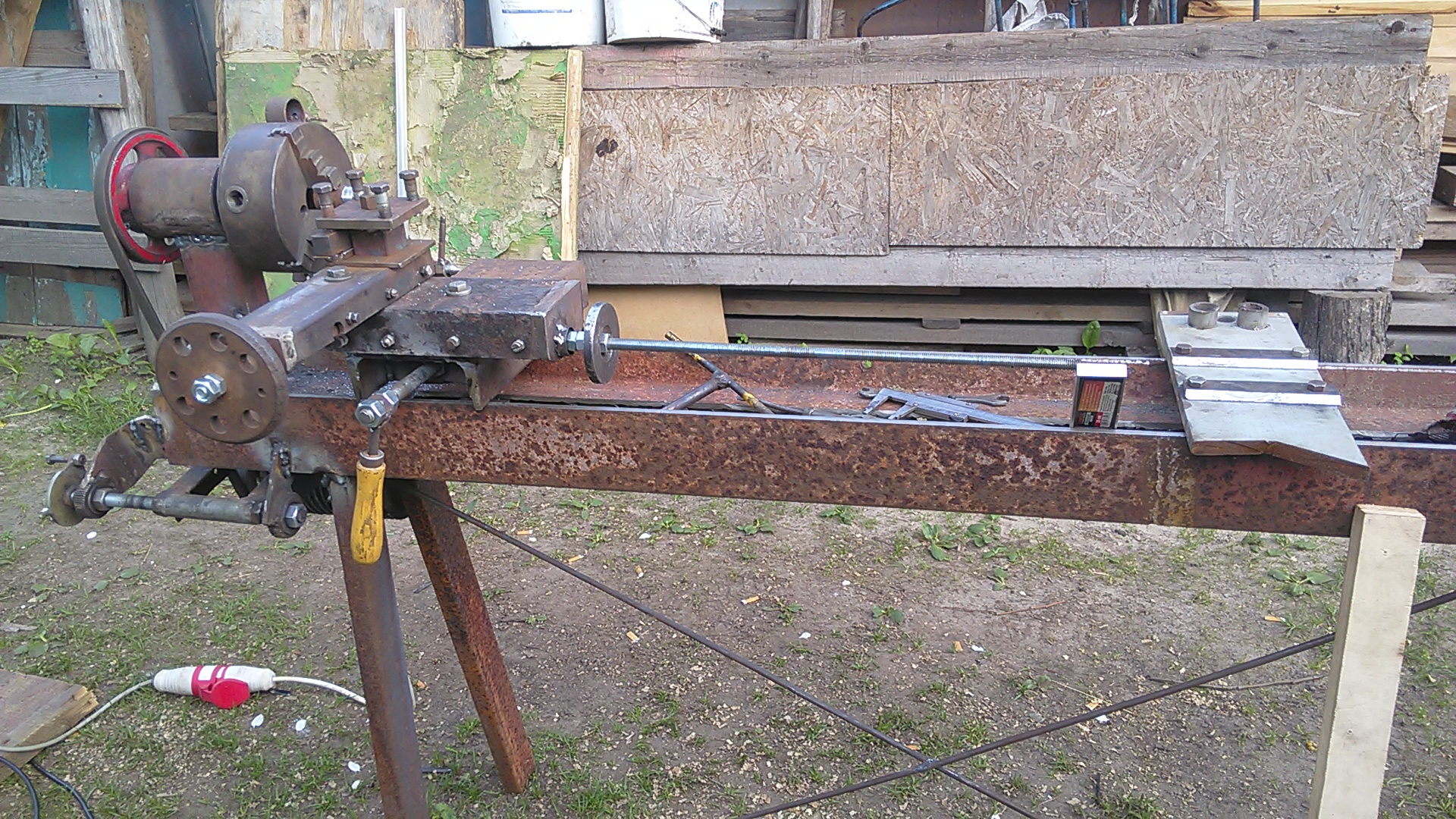

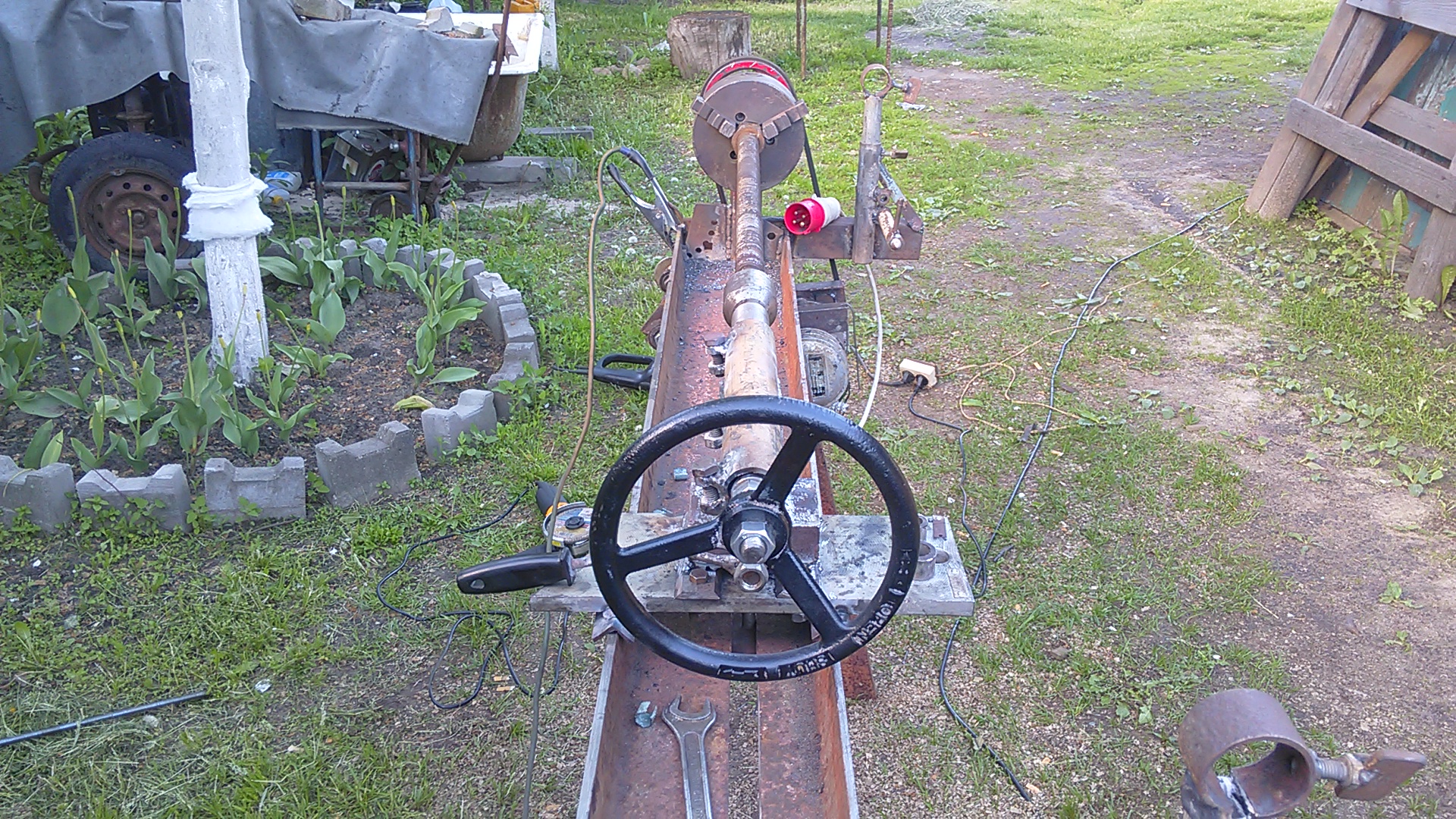

Всю конструкцию смонтировал на направляющих уголках

Получилось не плохо

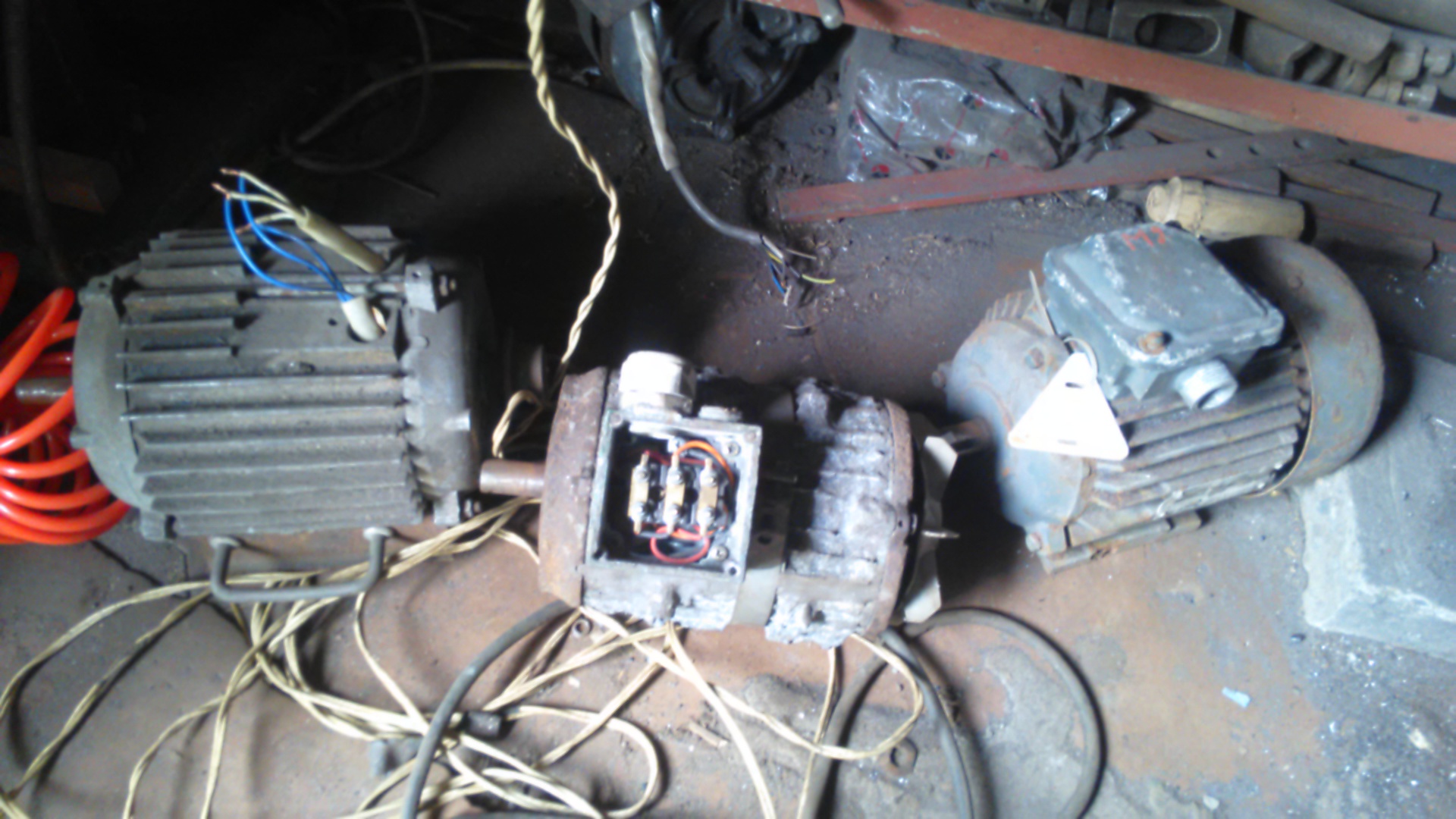

Ещё нужно заменить двигатель. Есть три вот таких двигателя

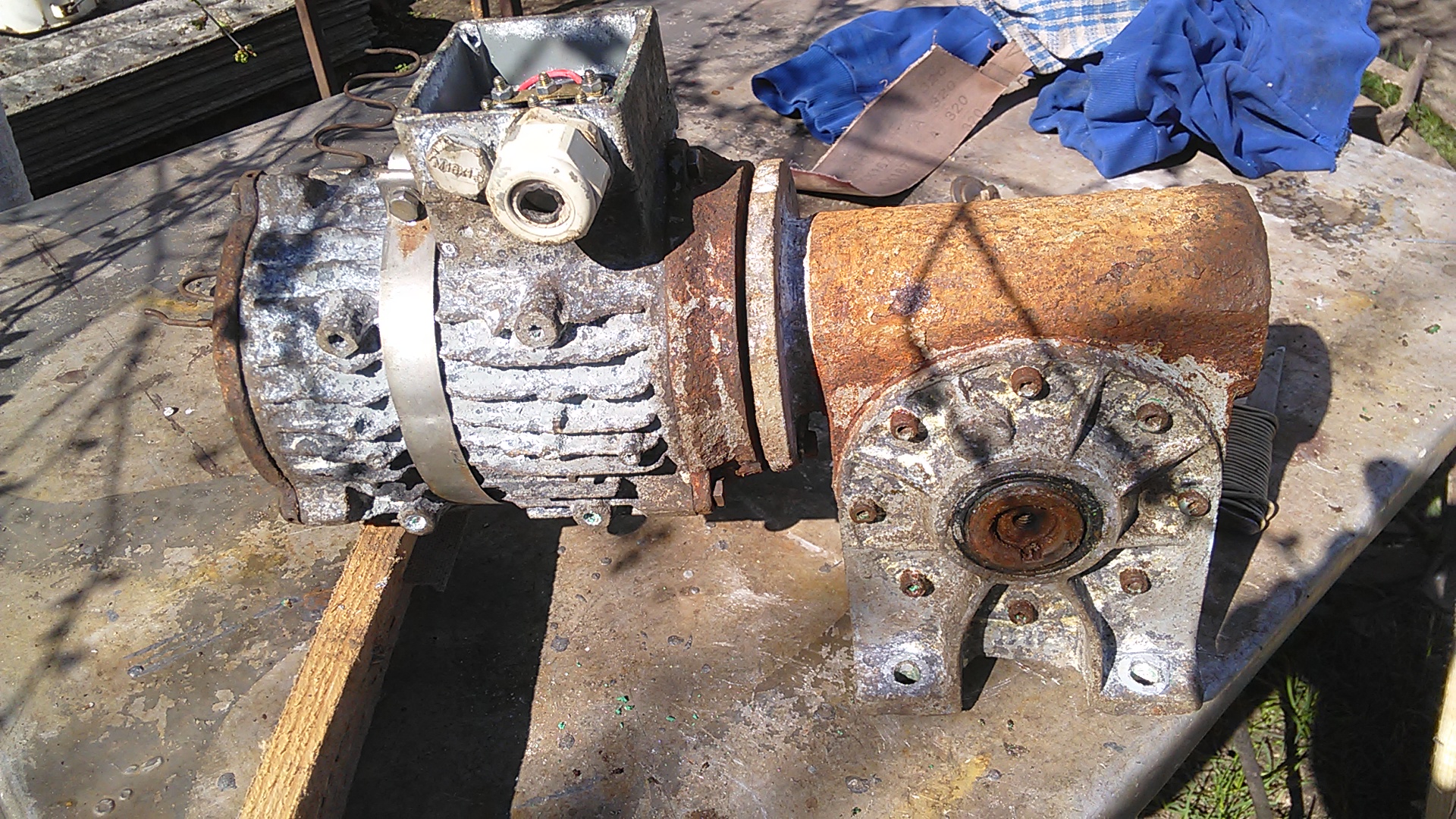

Все на 1000 ( 940 - 980 ) об/мин. Справа 0,55 КВт, слева 1,5 - 2 КВт, посередине не известно. Средний достался вот в таком состоянии и исполнении

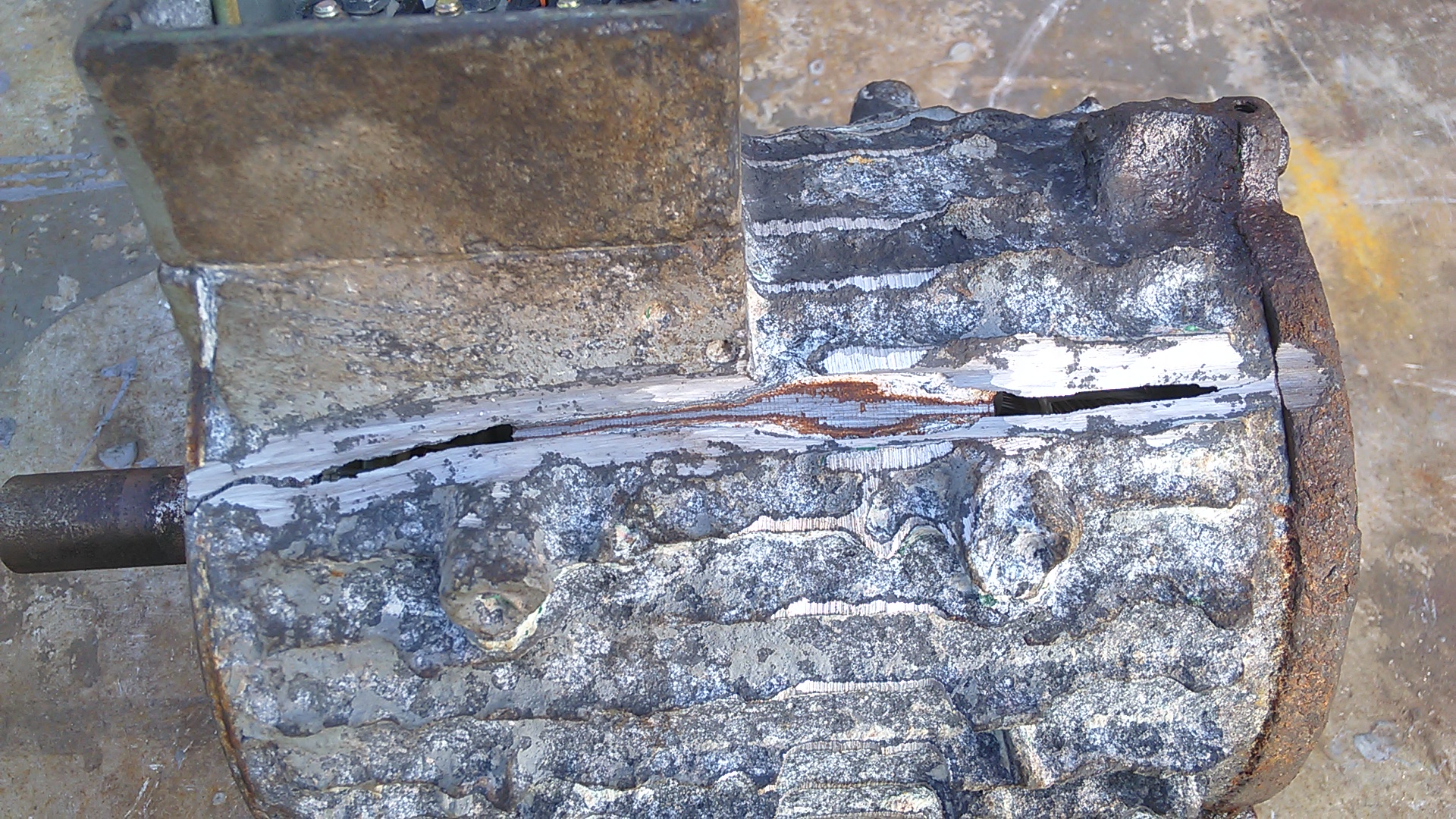

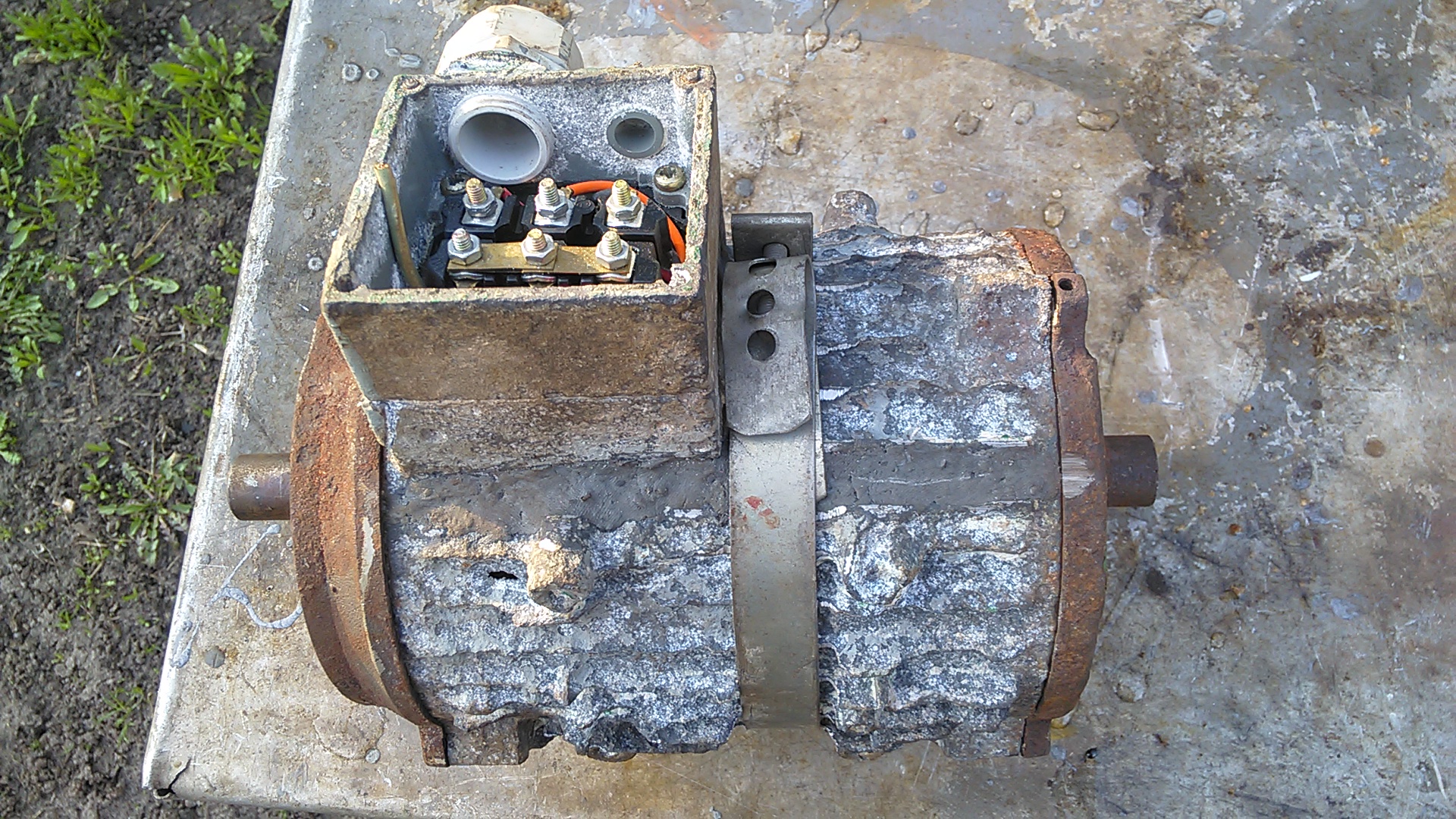

Корпус с трещиной

Заделал трещину холодной сваркой и стянул хомутом

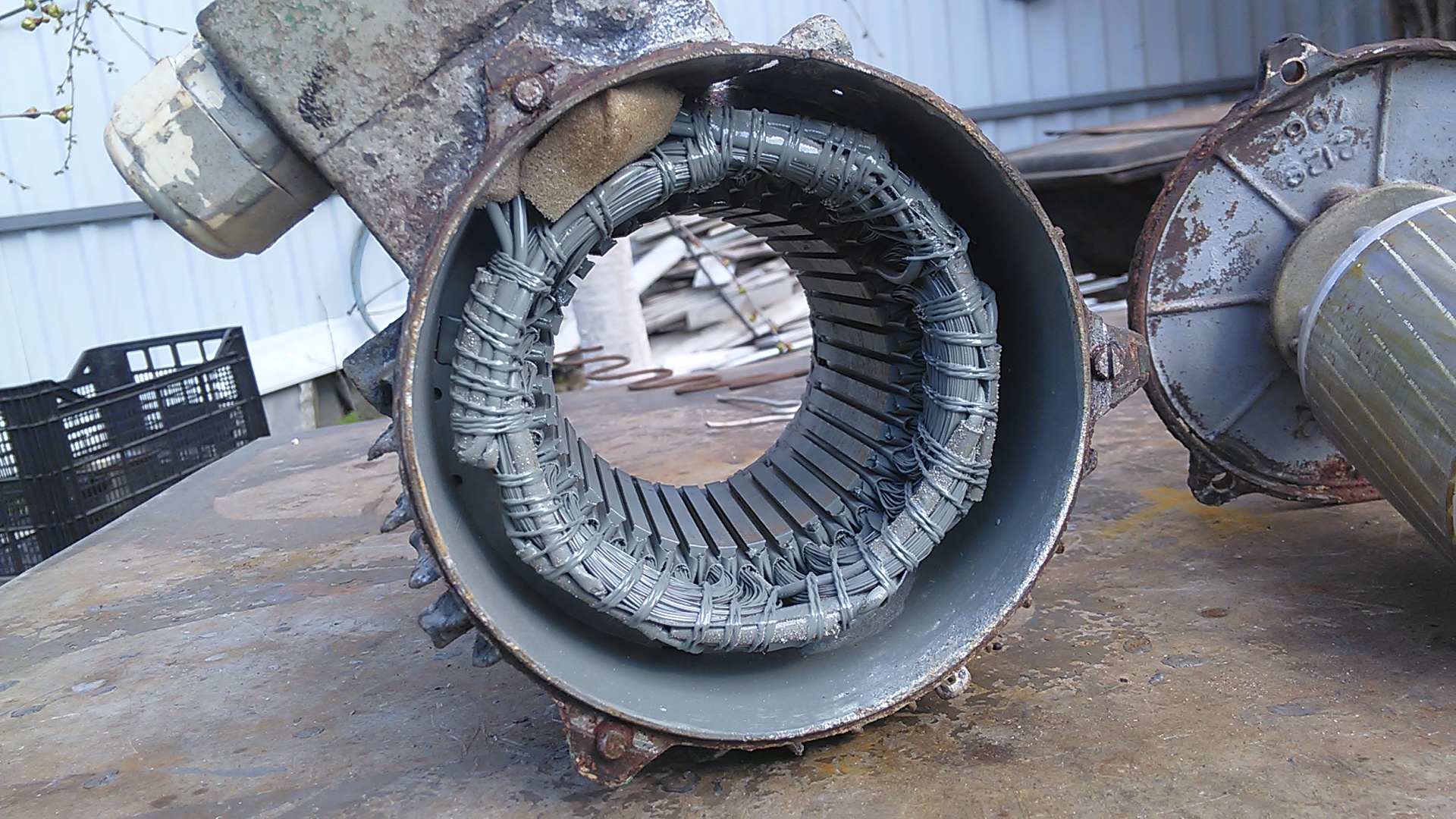

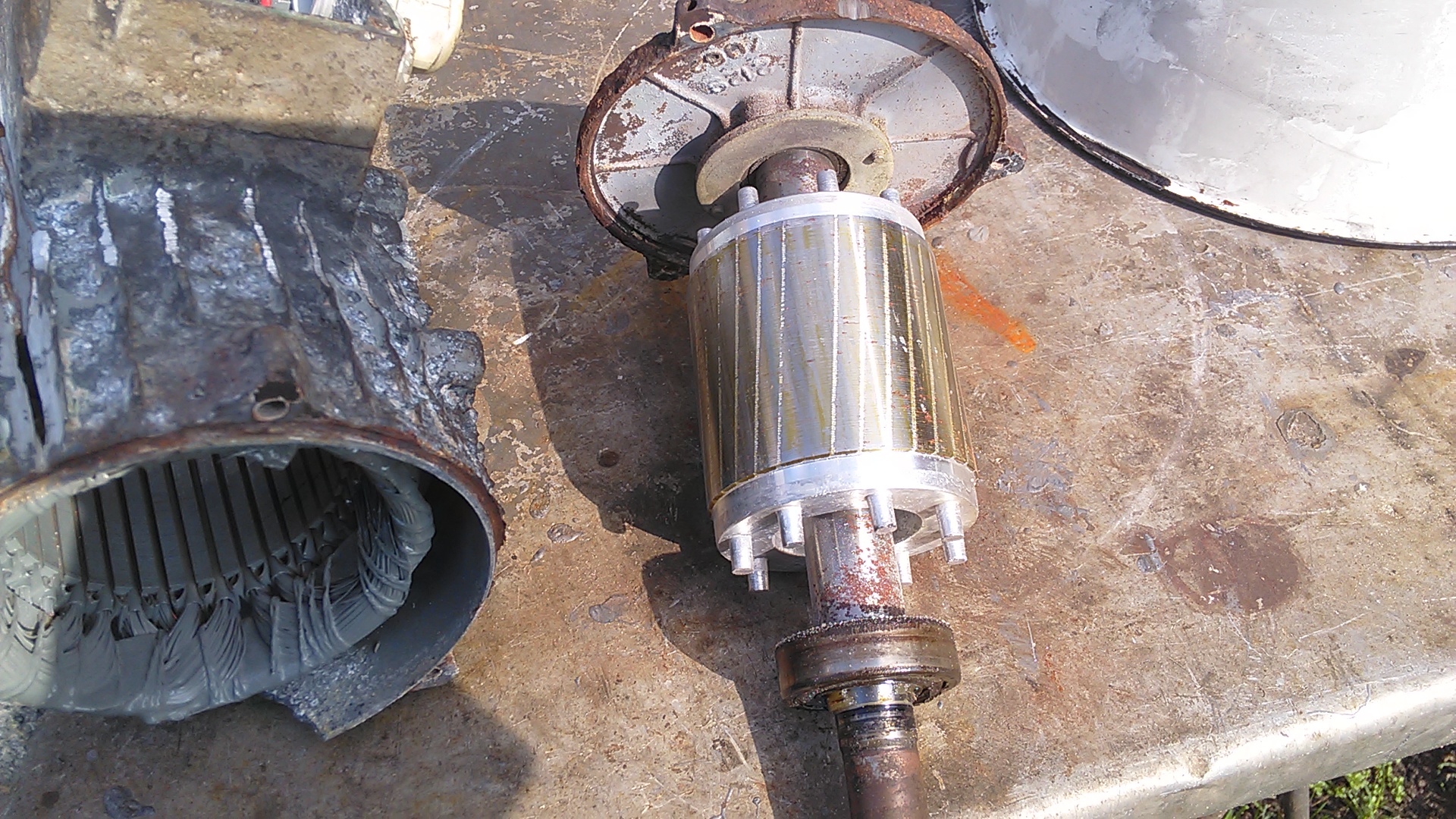

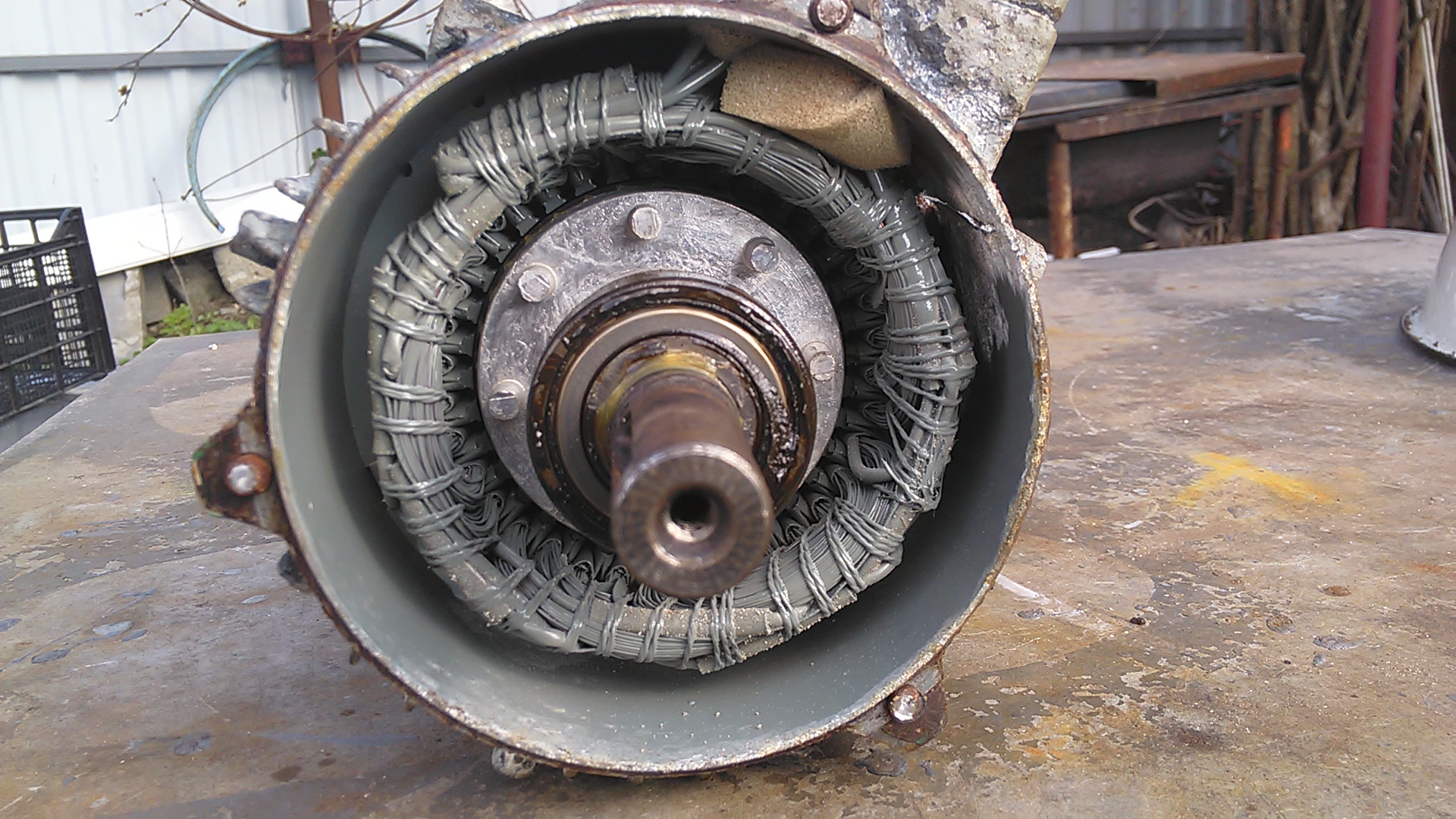

Но внутренности в идеальном состоянии

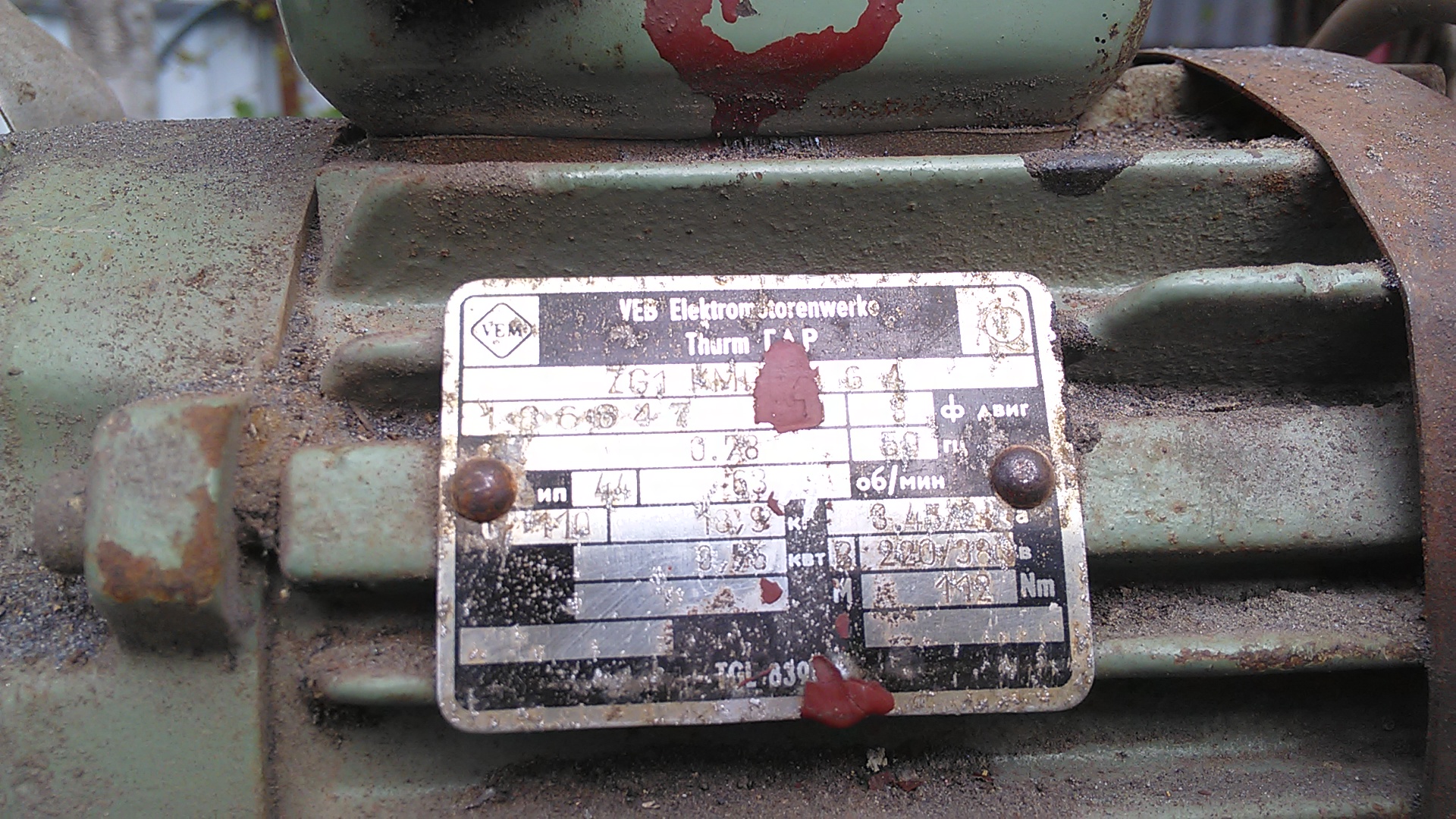

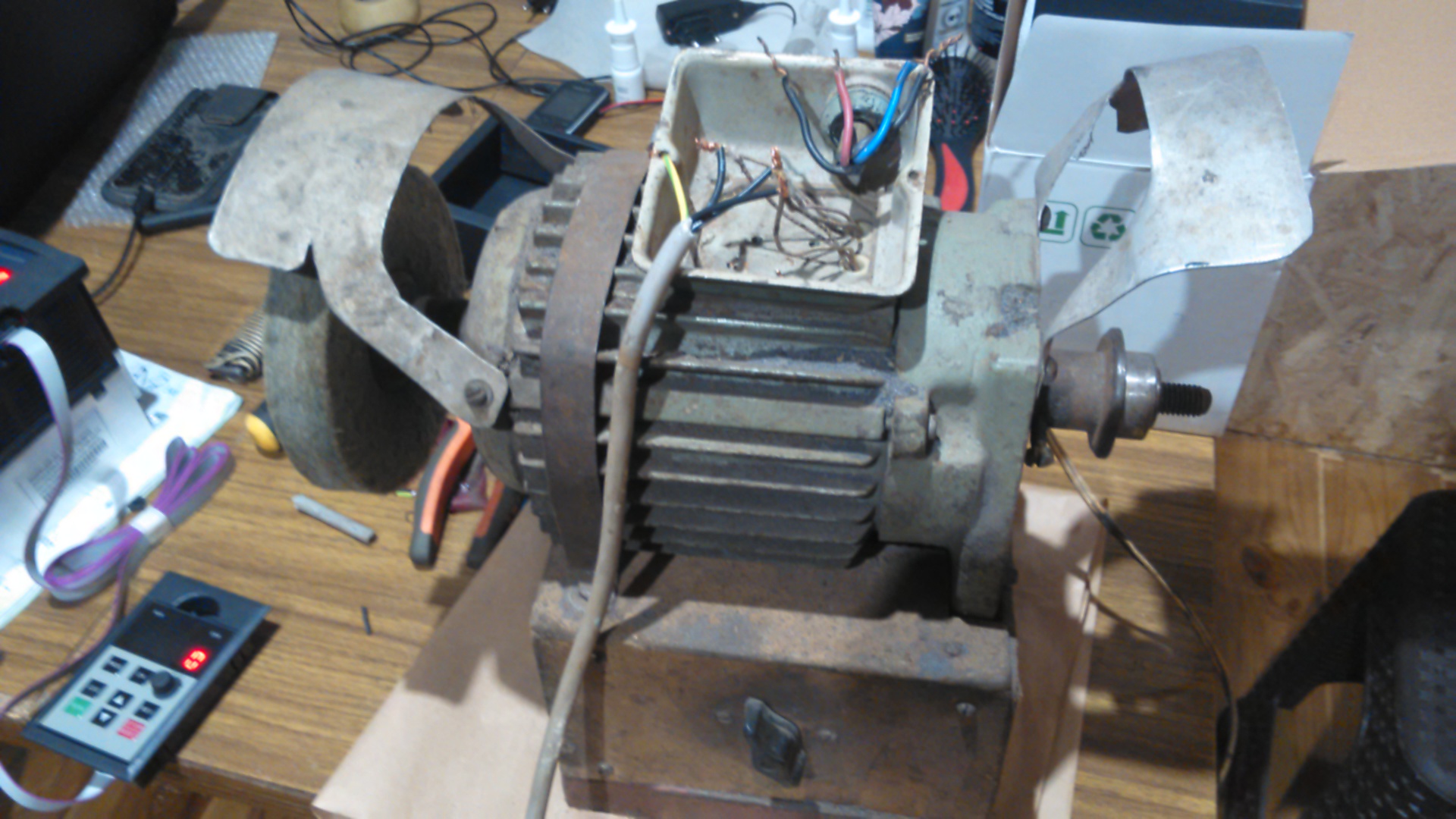

Есть ещё вот такой. на 1500 об/мин.

Мощность на бирке не видна.

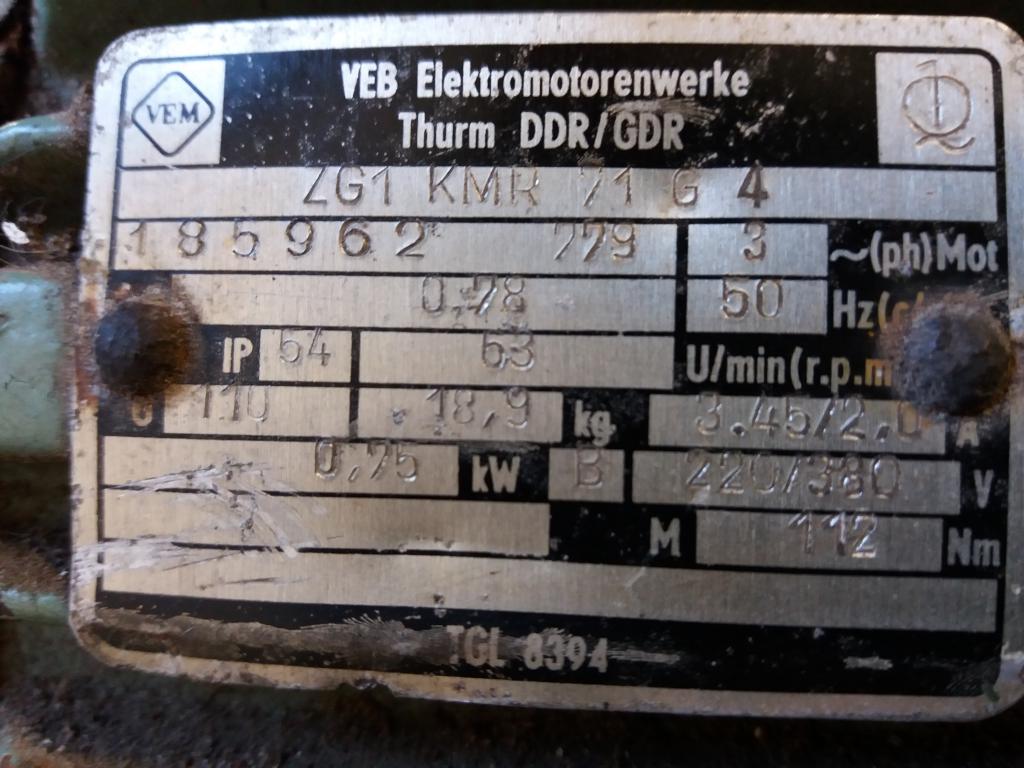

В инете нашёл вот такую бирку.

На этом и на моём 3,45 А и 112 Ньютонов. Похоже они идентичны.
Для работы с деревом мне нужны высокие обороты ( 4000 - 5000), но достаточно двигателя 0,33 КВт. При обработке металла 0.33 КВт 1500 об/мин работает на частоте 10 - 12 Гц. Во время работы видно как обороты падают при незначительном повышении нагрузки. При больших оборотах резец пищит. Вот и думаю: какой двигатель поставить 940 оборотов 0,55 КВт, 960 об/мин 2 КВт и делать повышение оборотов ремнём для работы с деревом , или 1500 об/мин 0,75 КВт и делать понижение оборотов для металла? :dontknow:

0

Поделиться1554 июня, 2021г. 00:33:49

Автор: Nikolay
Модератор Победитель номинации Лучший трактор-2013
Откуда: Беларусь.Гомель
Зарегистрирован: 9 ноября, 2012г.
Приглашений: 0
Сообщений: 3533
Уважение: [+269/-1]
Позитив: [+535/-0]
Пол: Мужской
Возраст: 59 [1965-05-17]
Провел на форуме:
3 месяца 9 дней
Последний визит:
12 мая, 2024г. 08:16:33

Всем Доброго времени суток.

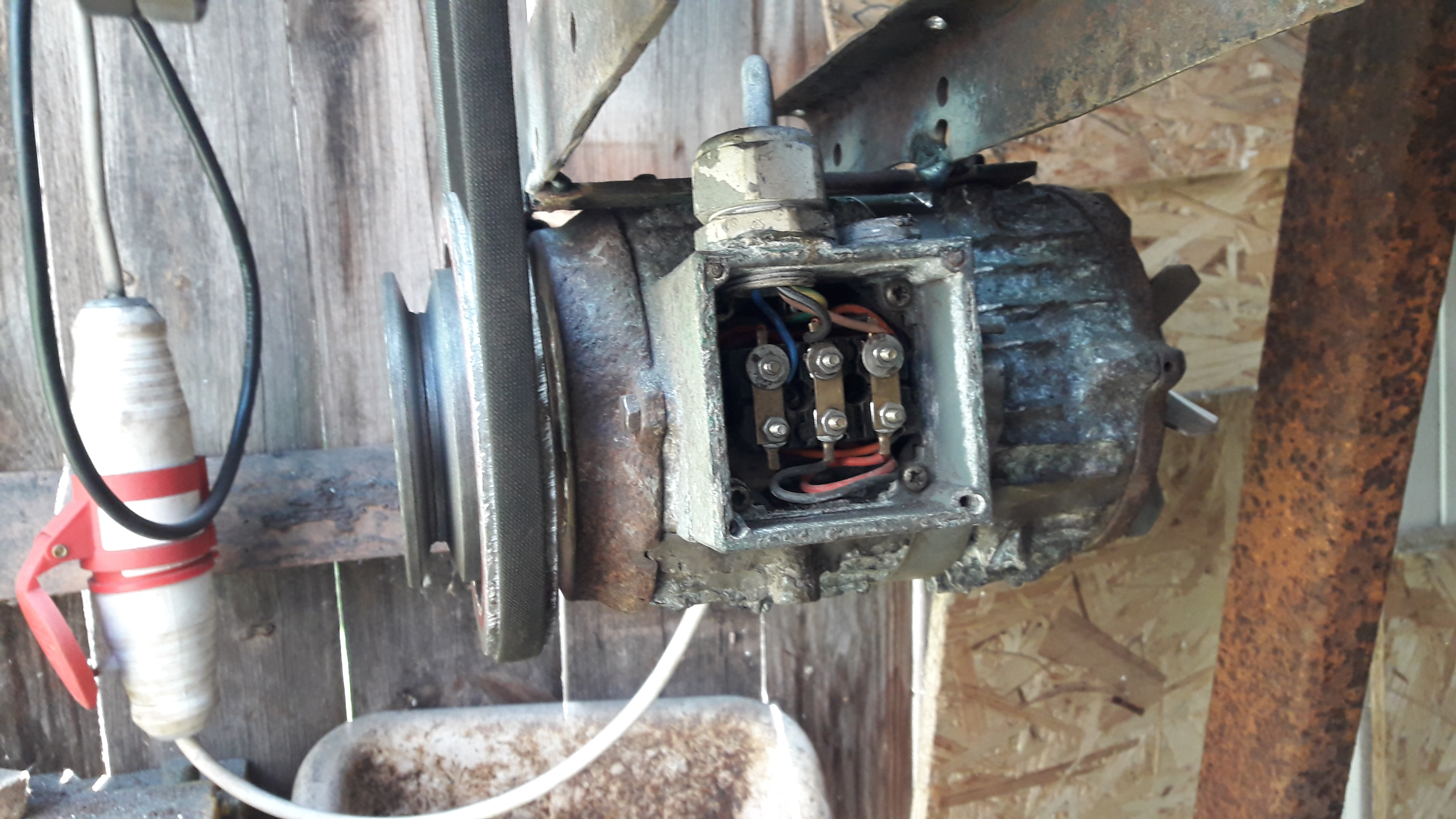

Установил двигатель 980 об/мин, мощность неизвестна, но выходной вал идентичен двигателю 940 об/мин, 0,55 КВт.

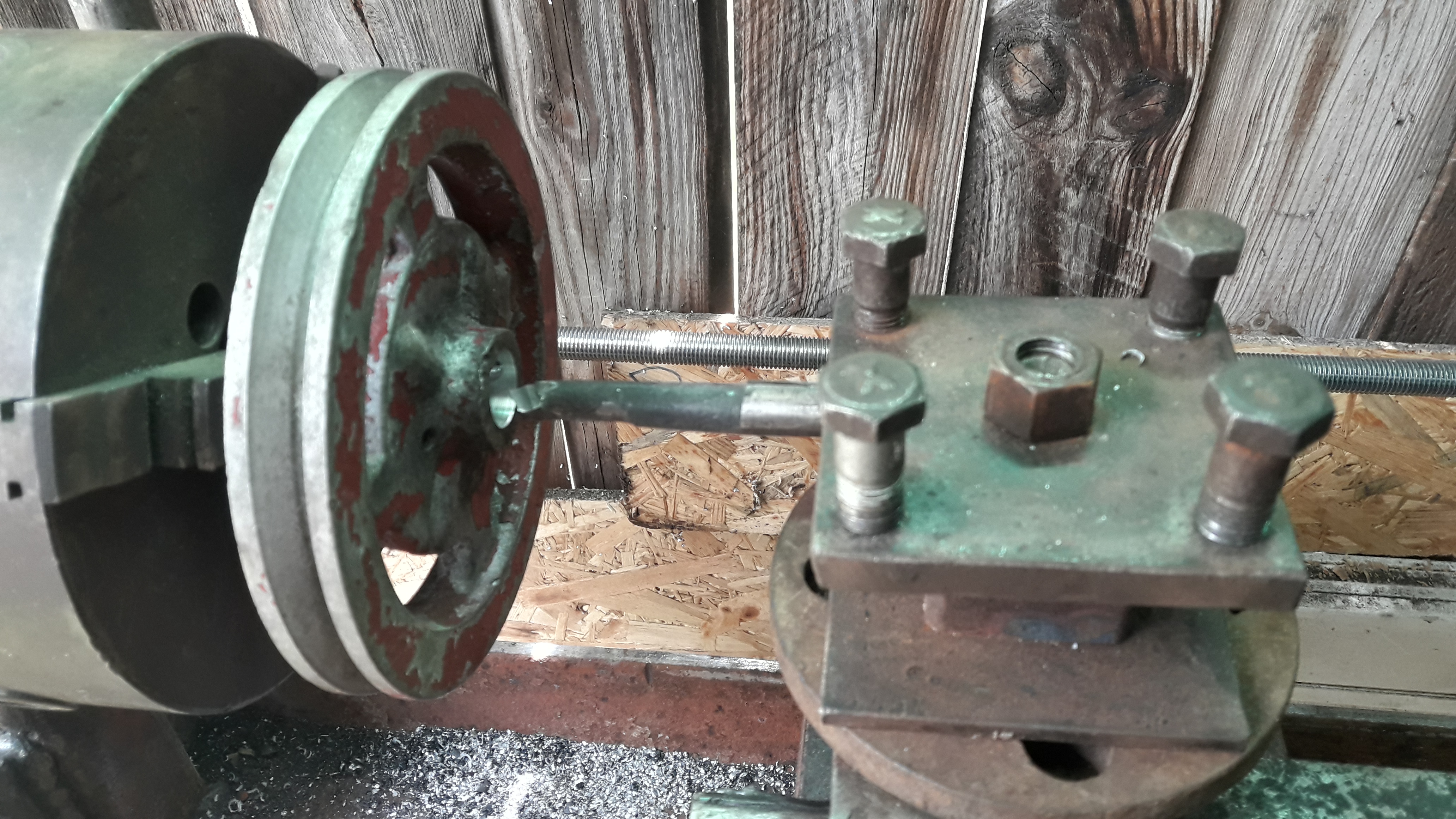

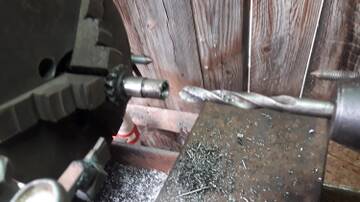

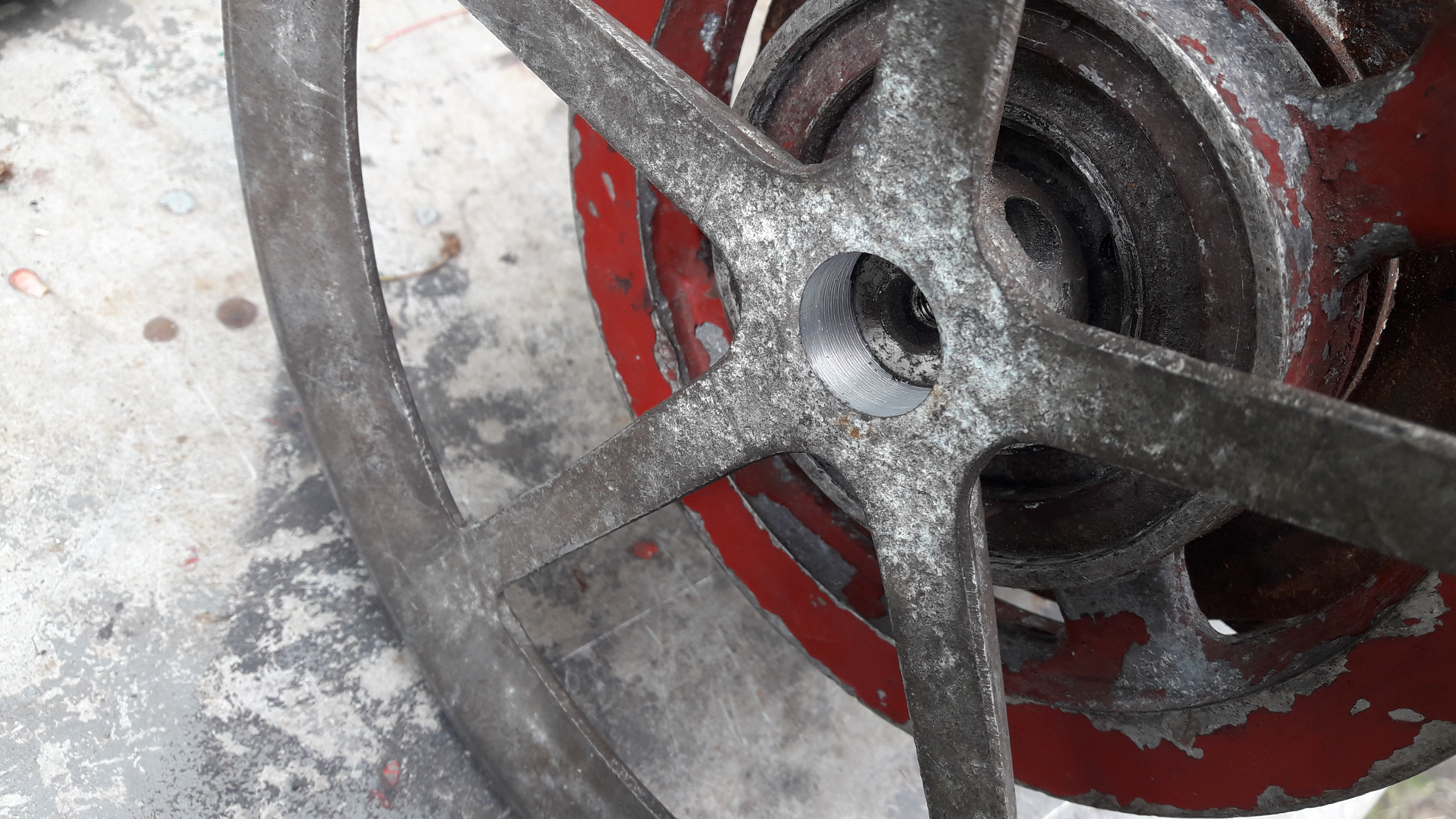

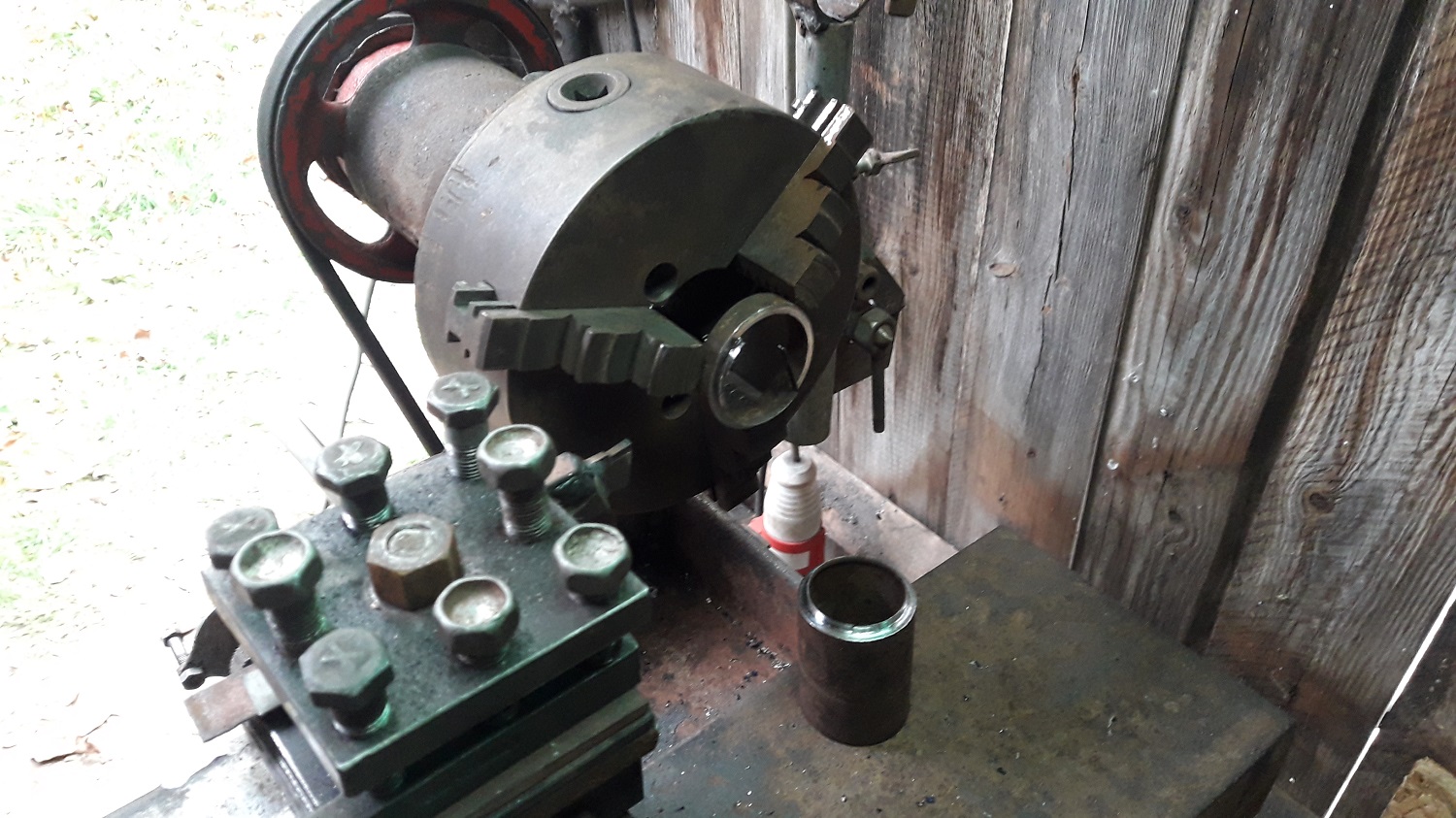

Запускается и работает этот двигатель уже при установке пункта 14 на заводские настройки. Переточил на нём посадочные отверстия шкивов с 15 на 19 ....

.....и переделал профиль ремня с нулевого на А. Угол устанавливал по образцовому шкиву.

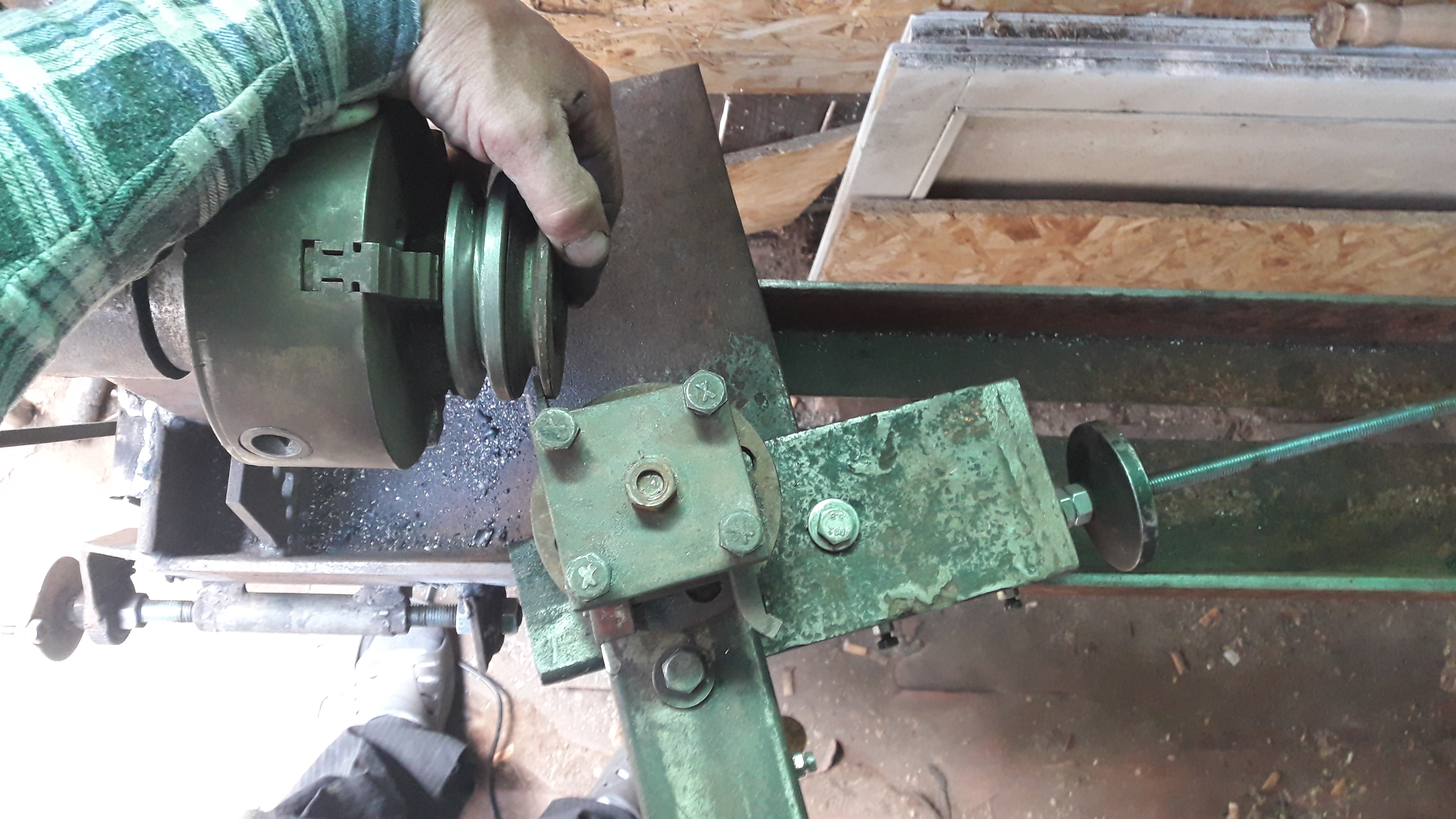

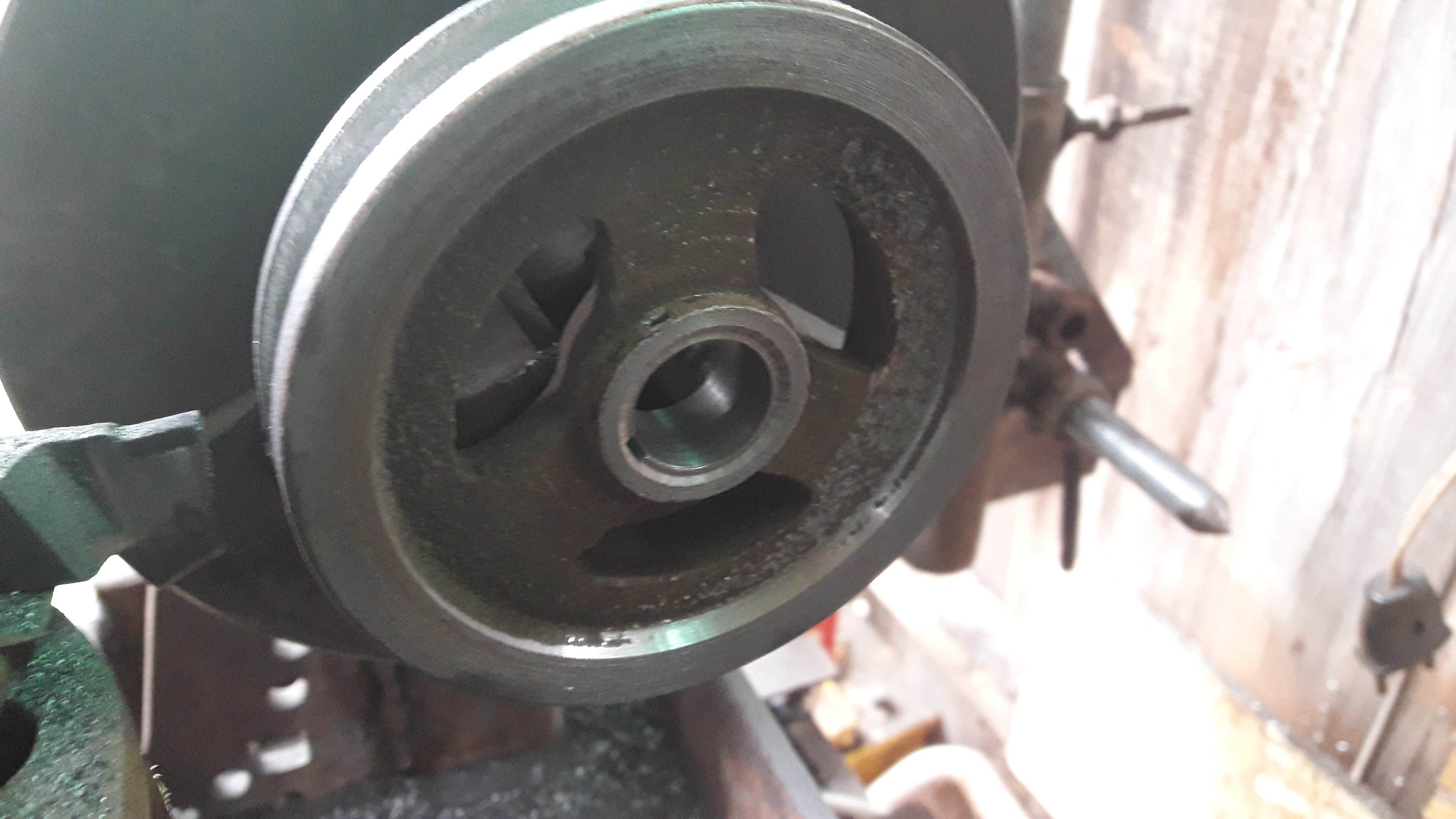

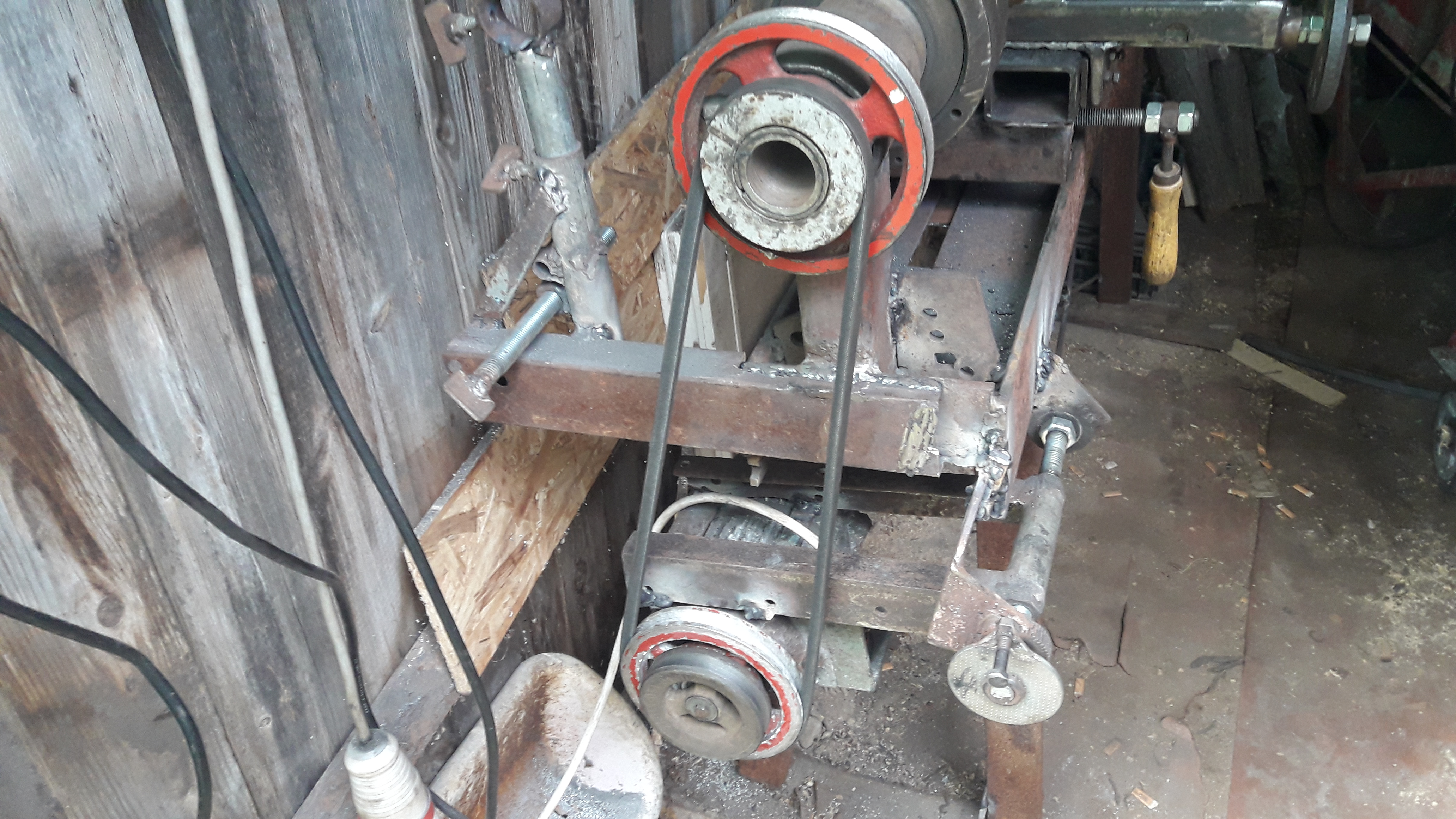

Установил шкивы.

Посадка достаточно плотная. Конусность , если и есть, то на длине 20 - 30 мм практически не заметна, хотя и устанавливается с помощью угольника длиной 35 см по отношению к раме станка.

Обороты шпинделя получились при частоте 50 Гц 664, 982, 1108, 1565.

Осталось соорудить лимбы, а то не очень удобно считать угол поворота колеса на десятки миллиметра.

+4

Поделиться15612 октября, 2021г. 21:40:53

Автор: Nikolay
Модератор Победитель номинации Лучший трактор-2013
Откуда: Беларусь.Гомель
Зарегистрирован: 9 ноября, 2012г.
Приглашений: 0
Сообщений: 3533
Уважение: [+269/-1]
Позитив: [+535/-0]
Пол: Мужской
Возраст: 59 [1965-05-17]
Провел на форуме:
3 месяца 9 дней
Последний визит:
12 мая, 2024г. 08:16:33

Всем Доброго времени суток.

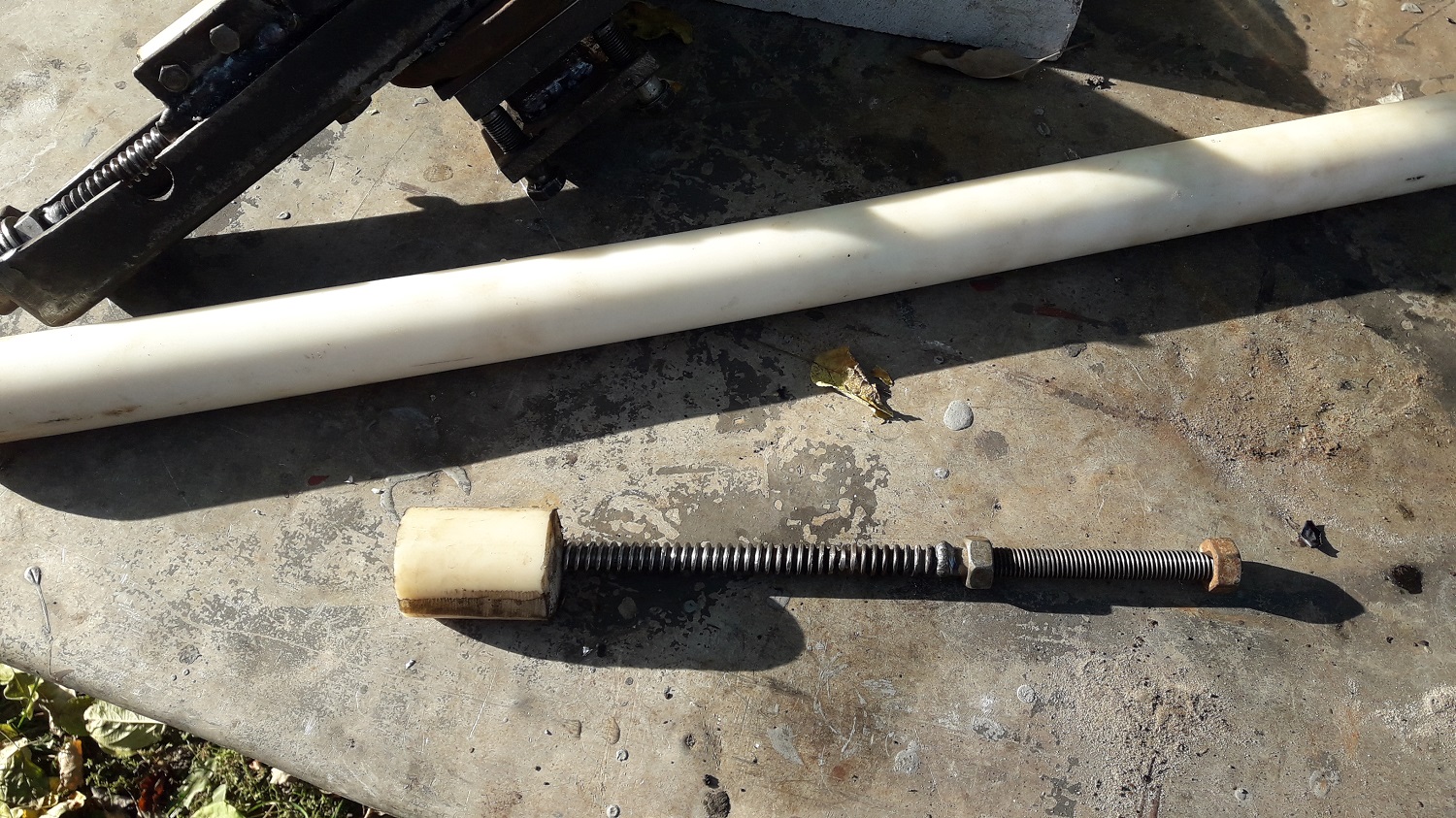

Сезон закончен. Появилось немного свободного времени. Решил усовершенствовать токарник. Раздобыл винт домкрата жигулей, но без гайки. Гайки решил делать из капролона.

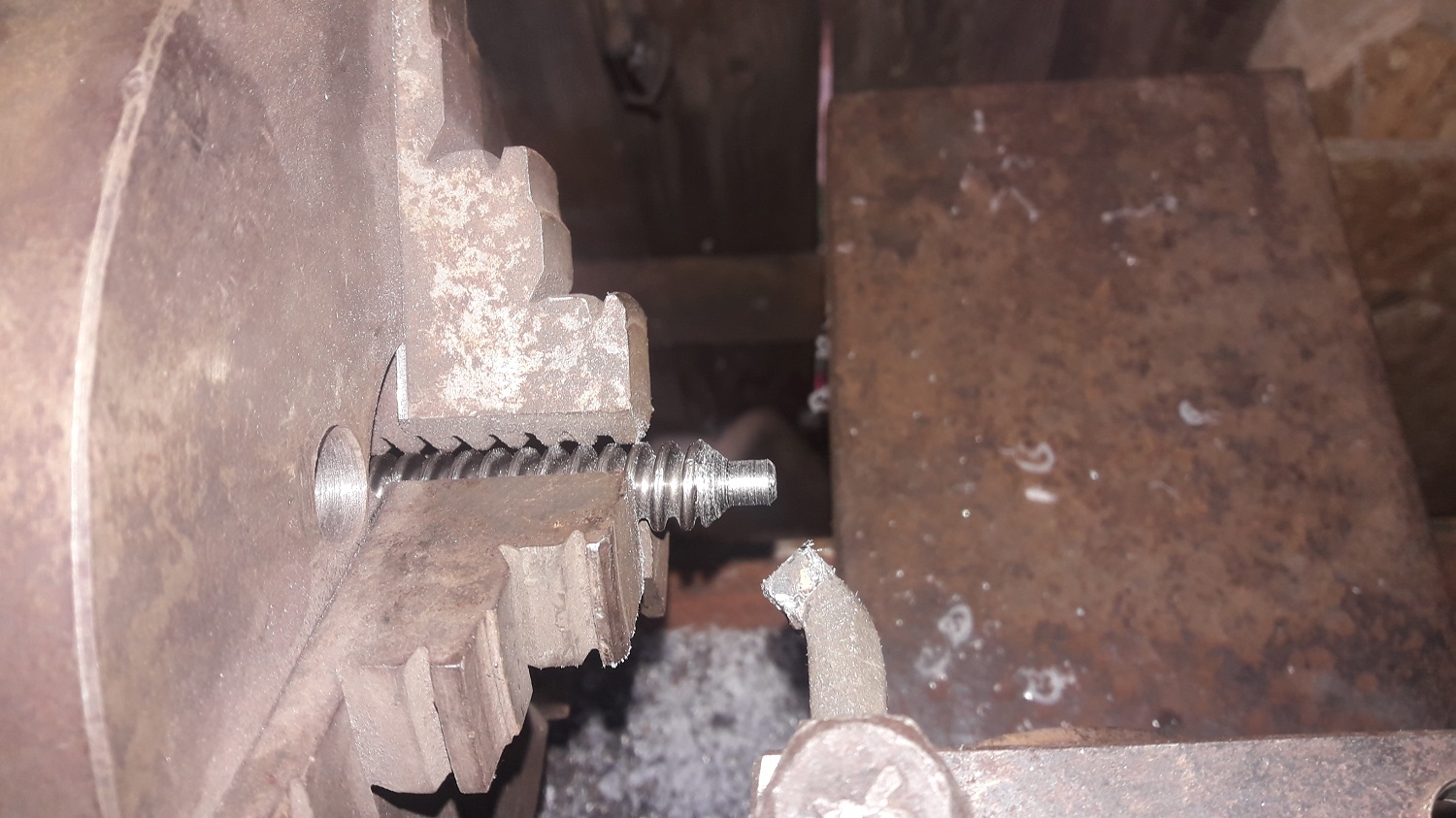

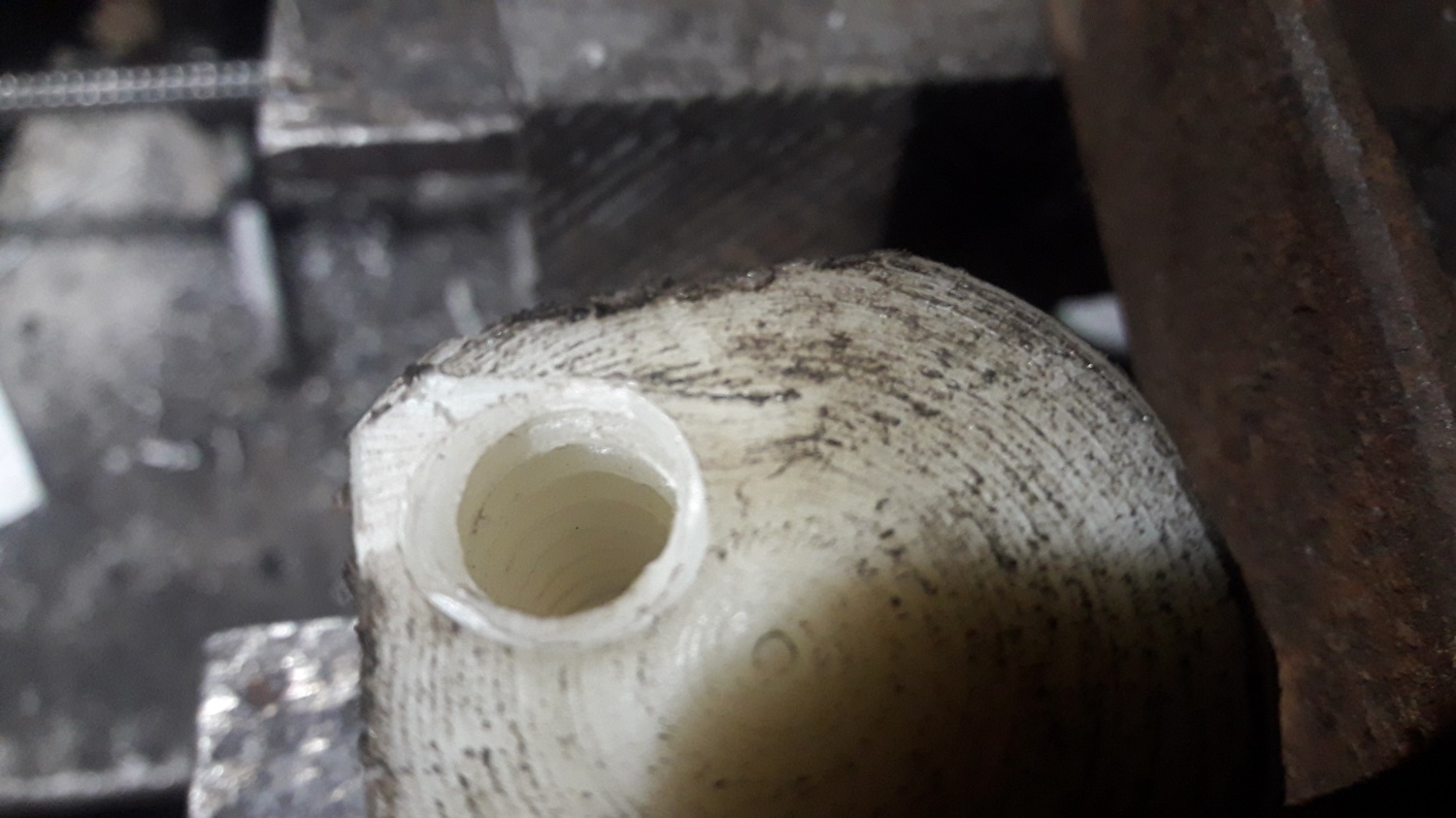

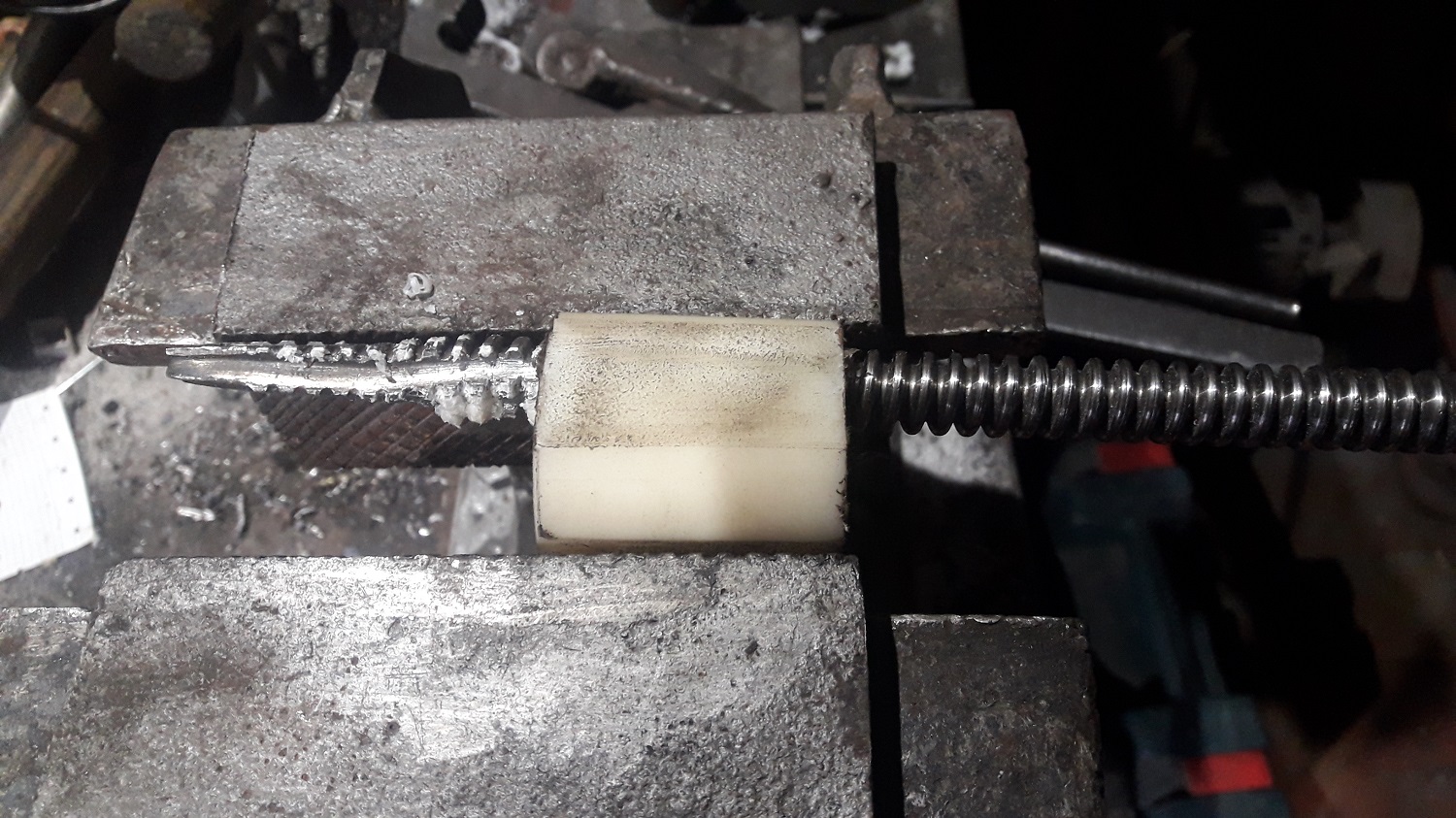

Заточил винт, сделал продольные пропилы болгаркой, получилось что-то типа метчика. Отрезал два куска капролона, просверлил в них отверстия и этим метчиком нарезал резьбу.

Получилось довольно плотно.

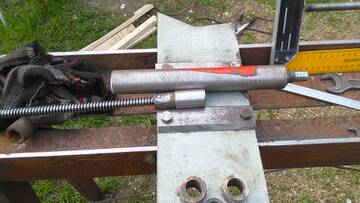

Для выборки люфтов в опорных подшипниках, винты должны быть составными, с одной стороны метрическая резьба, а со второй крупная. Для этого распилил винт пополам. Для центрации двух половин проточил на винтах штифты диаметром 6 мм, а в метрической части просверлил отверстие 6 мм. Составил их и сварил.

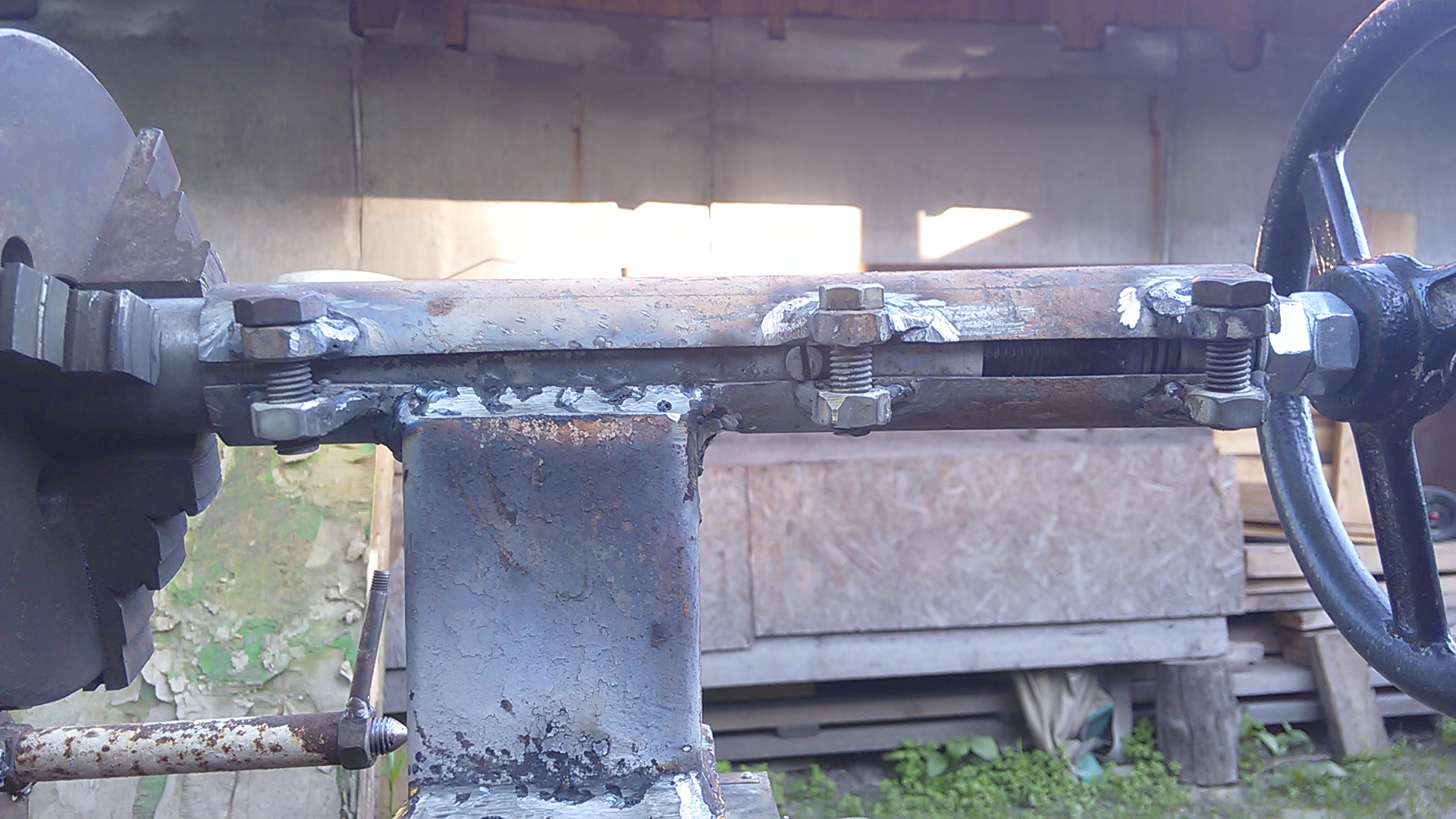

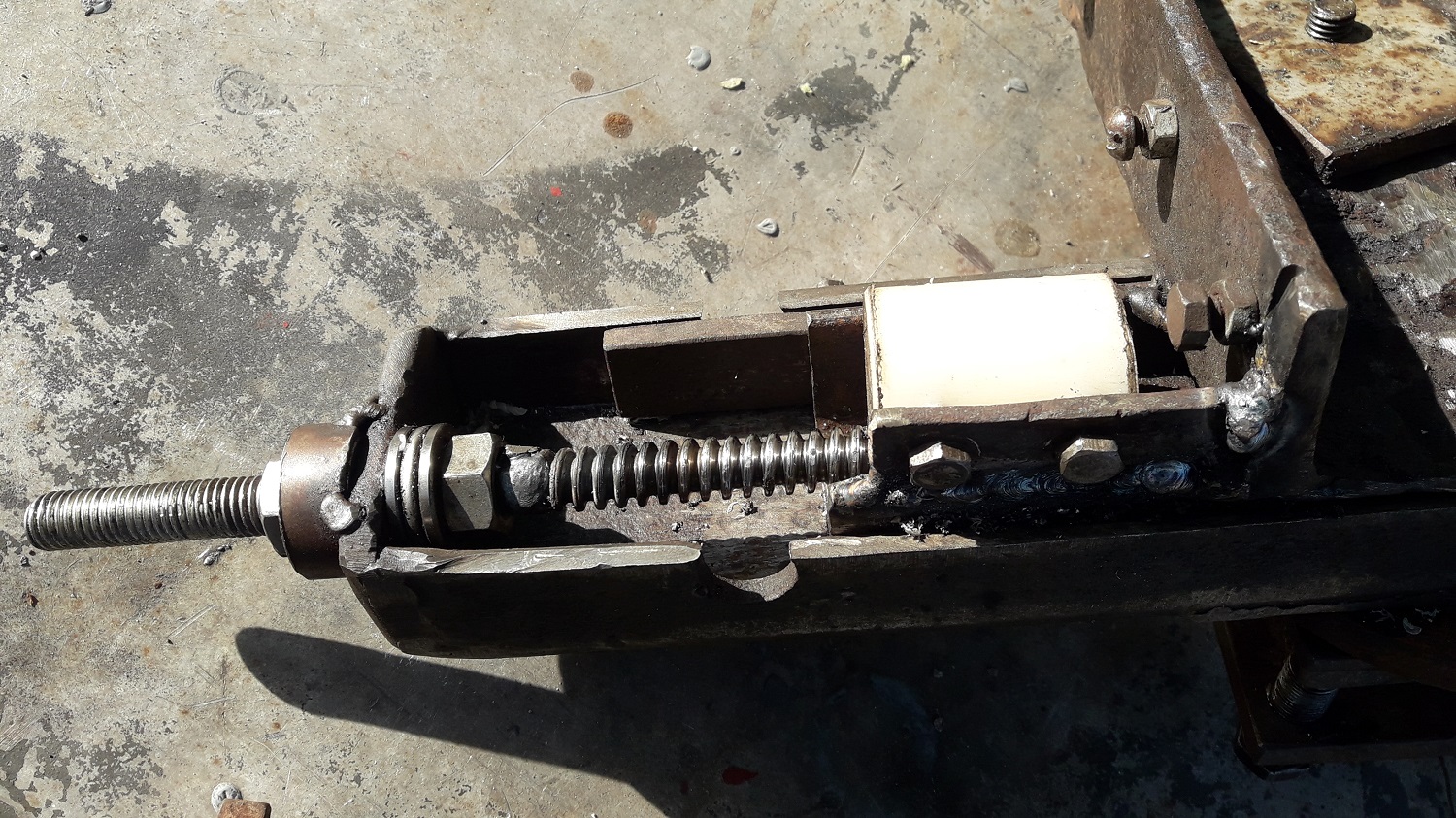

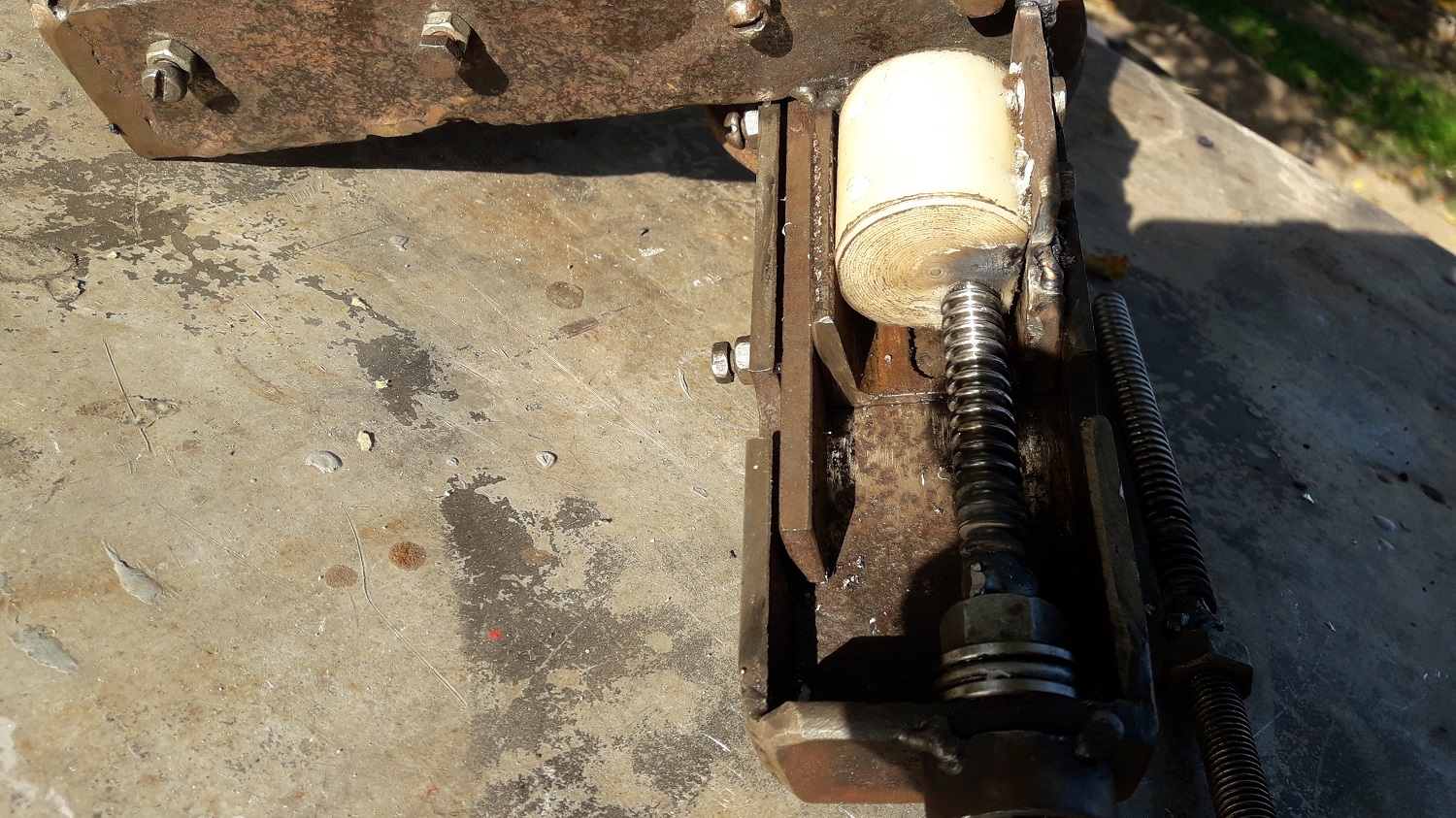

Капролоновые гайки прикрутил к направляющим станка при помощи двух болтов М 6.

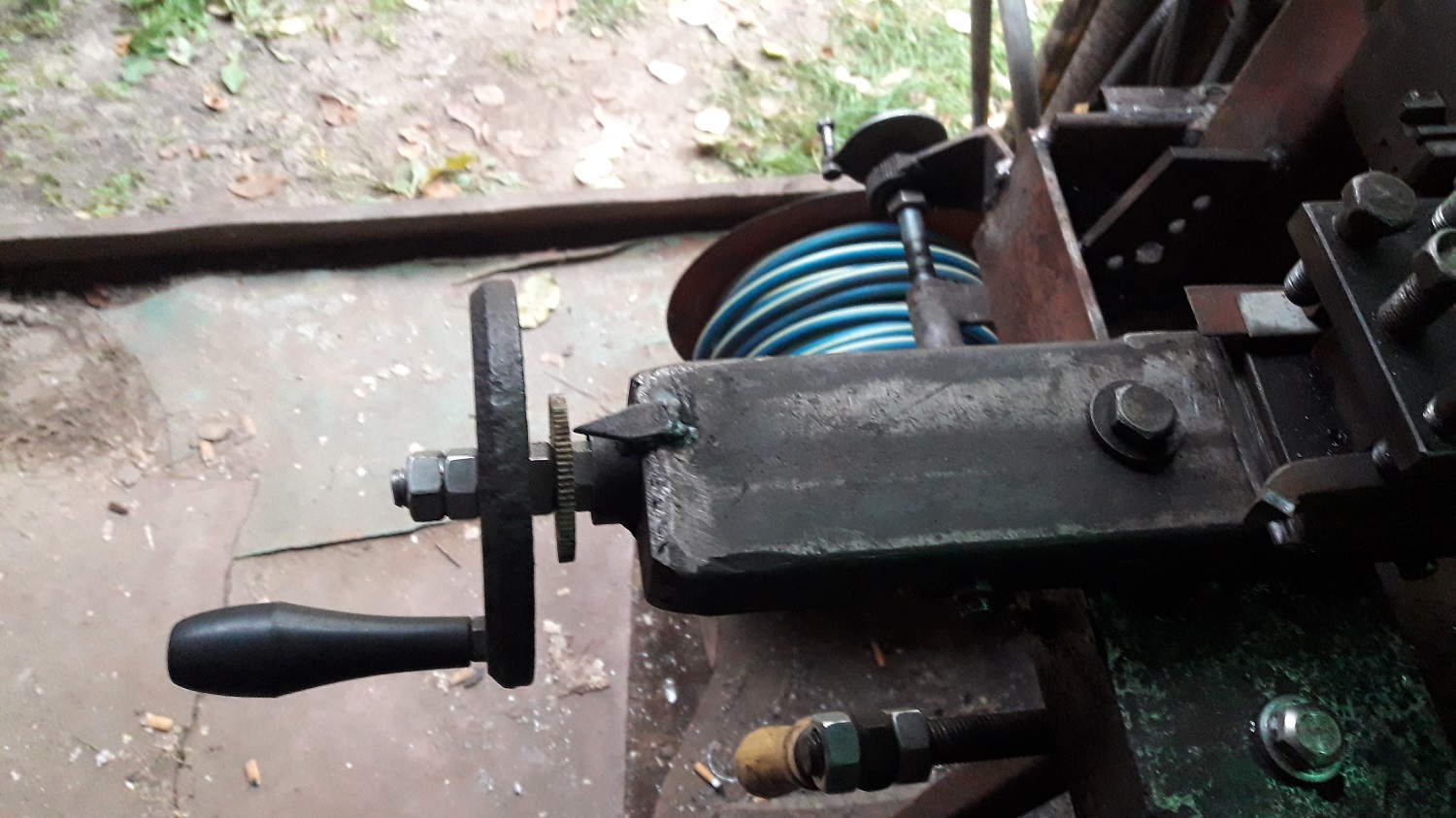

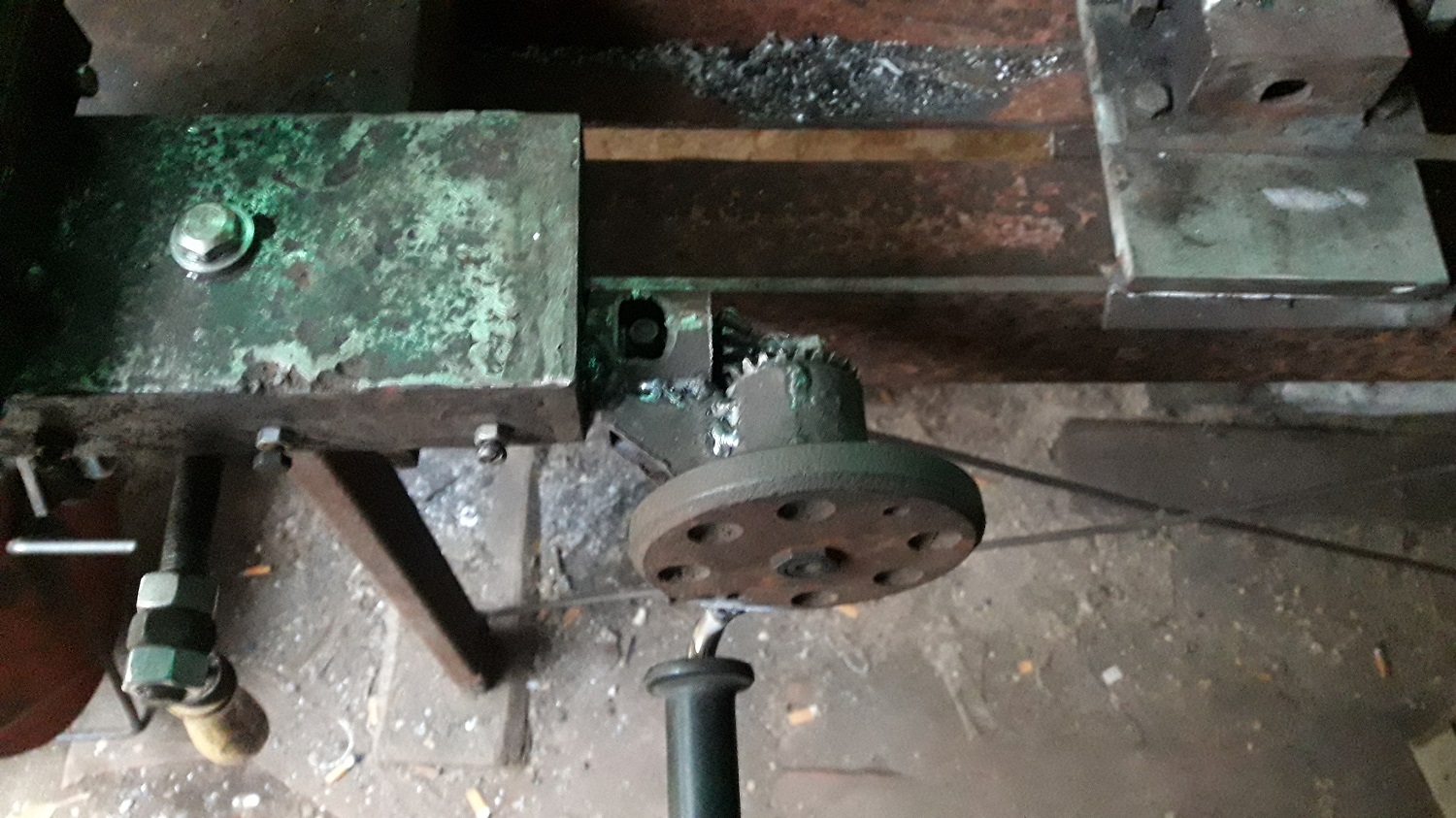

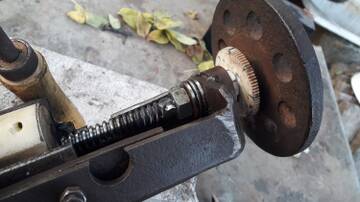

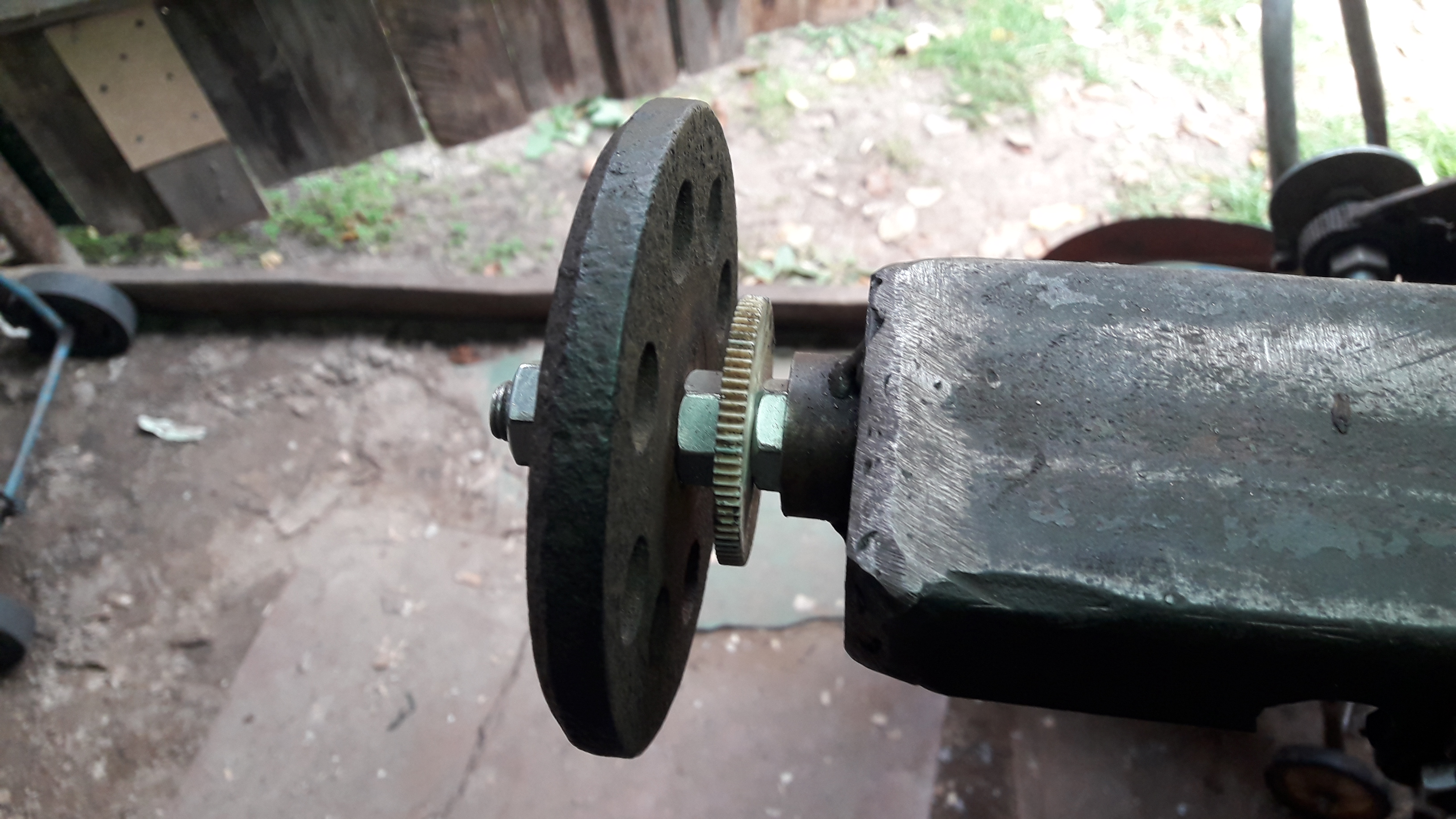

Собрал эти конструкции. На поперечной подаче установил вот такой лимб.

На шестерёнке 80 зубцов. Шаг резьбы домкрата 4 мм. По диаметру , за один оборот, сниматься будет 8 мм. Получается один зубчик 0,1 мм. Осталось приварить какой нибудь индикатор нуля.

Поперечка готова. Завтра займусь изготовлением углового редуктора для продольной подачи.

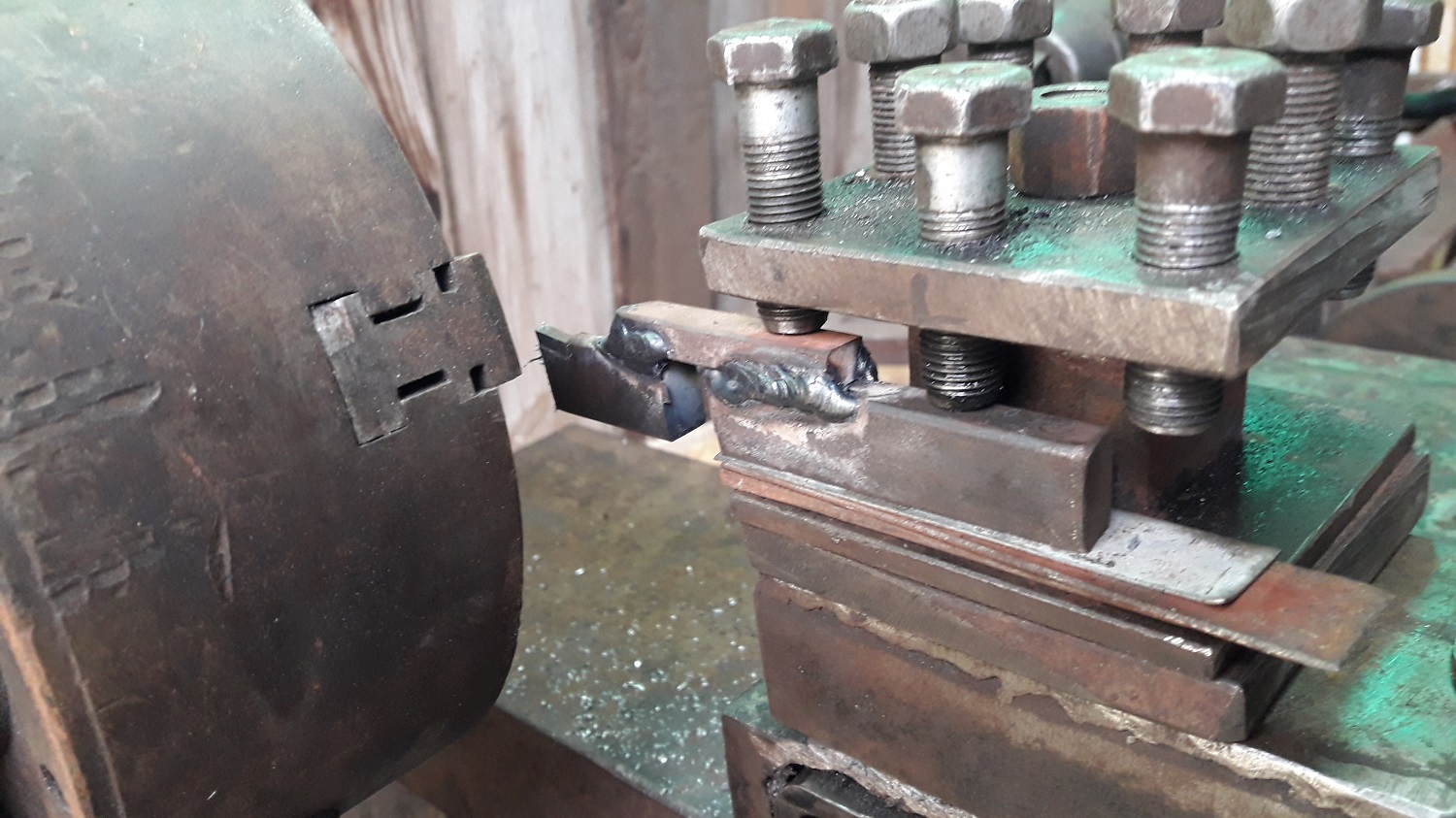

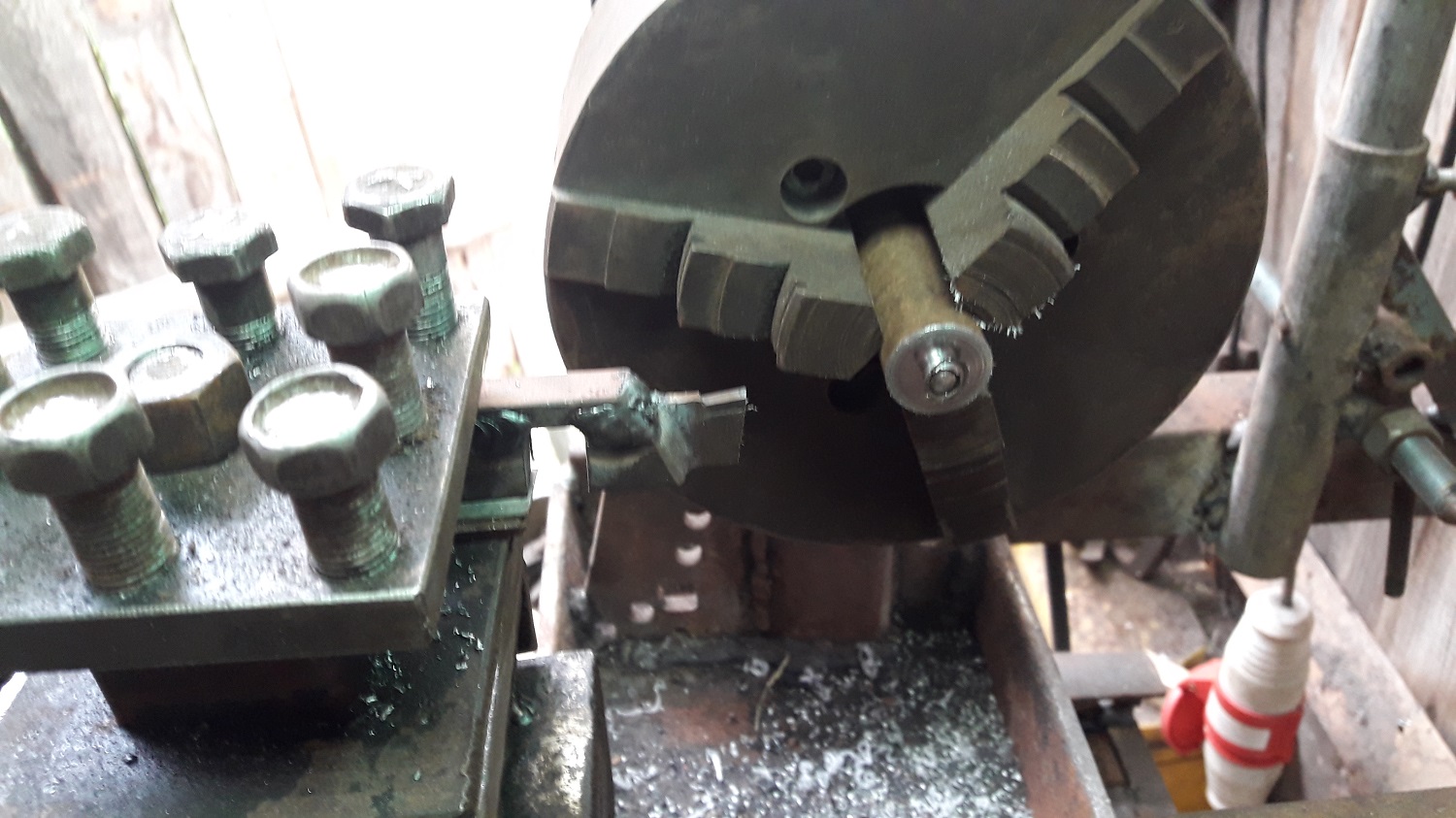

Ещё сделал отрезной резец, так как простым резать невозможно. Вот что получилось.

Попробовал даже на куске штока стойки амортизатора. Вначале, верхний слой, резал с искрами.

+2

Поделиться15713 октября, 2021г. 19:42:58

Автор: Nikolay
Модератор Победитель номинации Лучший трактор-2013
Откуда: Беларусь.Гомель
Зарегистрирован: 9 ноября, 2012г.
Приглашений: 0
Сообщений: 3533
Уважение: [+269/-1]
Позитив: [+535/-0]
Пол: Мужской
Возраст: 59 [1965-05-17]
Провел на форуме:
3 месяца 9 дней
Последний визит:
12 мая, 2024г. 08:16:33

Nikolay написал(а):

Осталось приварить какой нибудь индикатор нуля.

Вот и индикатор

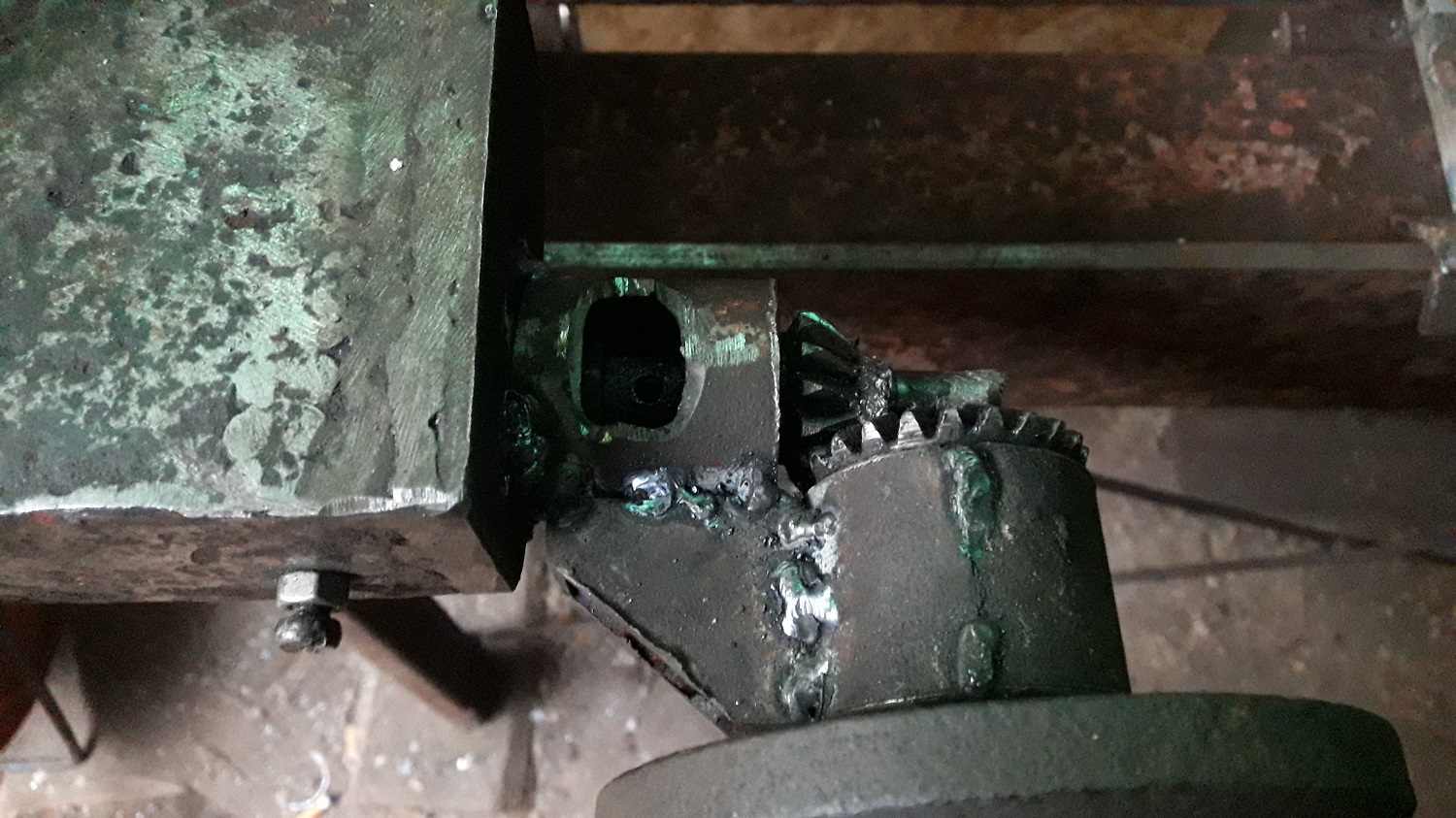

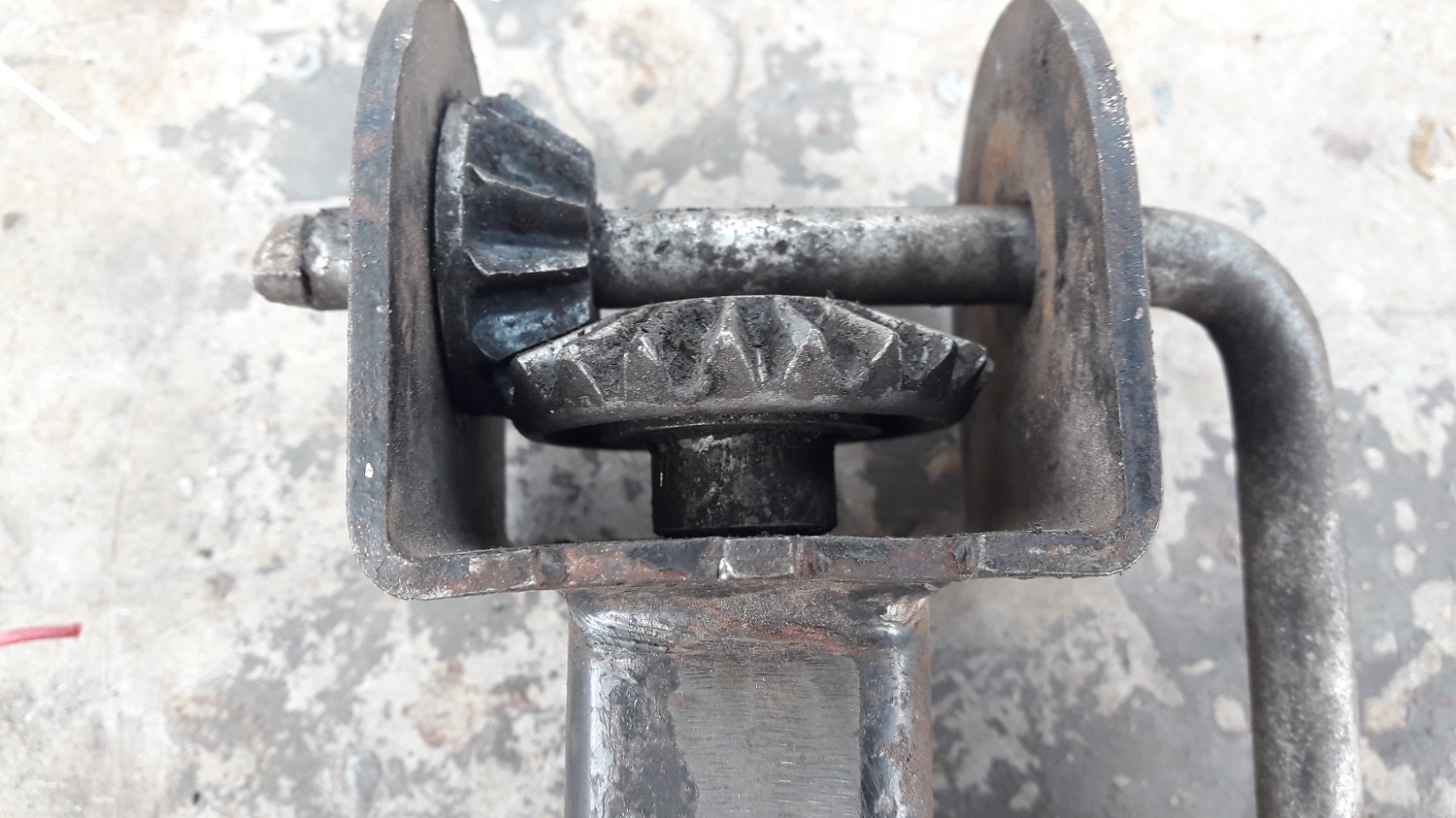

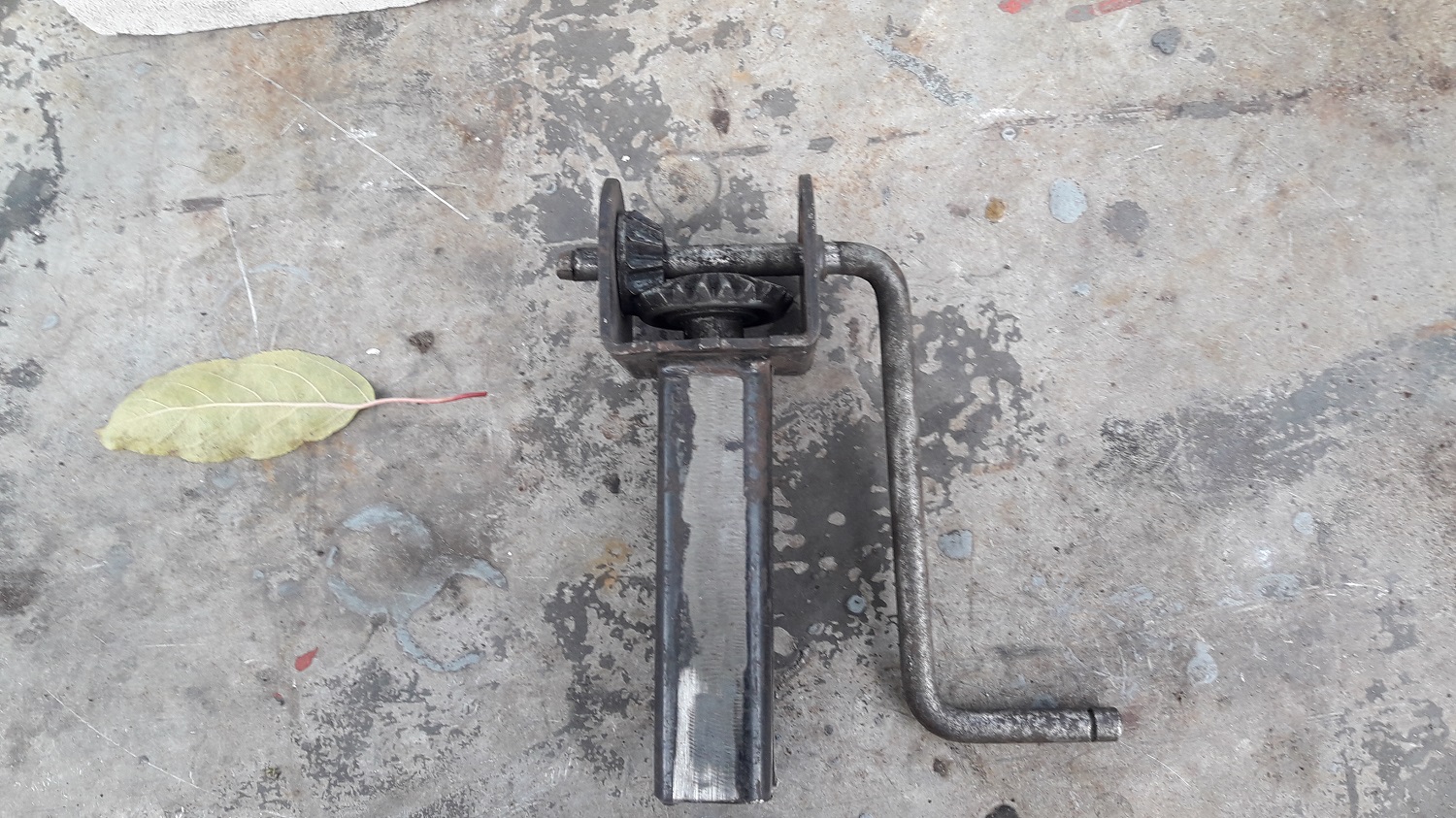

Для углового редуктора, изначально, планировал использовать шестерни домкрата.

Но сделаны они из сплава. На долго не хватит. Подвернулся под руку редуктор бензопилы Дружба. Передаточное практически такое-же, а вот шестерни крепкие, калёные.

В качестве корпусов подшипников отрезал на станке куски подходящих труб.

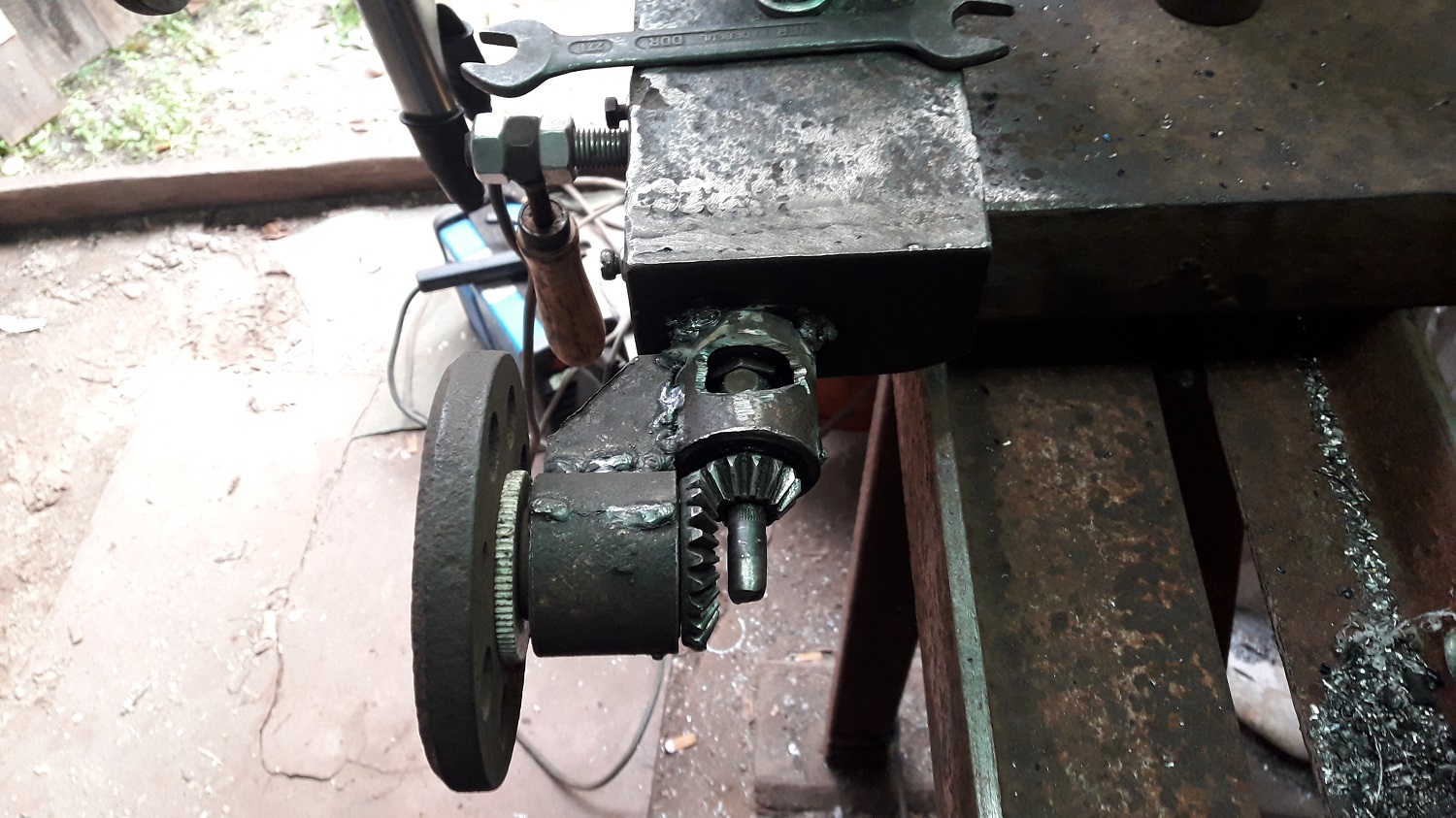

Так как редуктор с повышением оборотов, то для соединения ведомой шестерни малого диаметра с приводным валом, просверлил отверстие 10,5 мм и нарезал в нём резьбу М 12.

Собрал редуктор, навернул нарезанную резьбу на приводной вал станка, просверлил отверстие 5 мм,

нарезал в нём резьбу М 6 и зафиксировал болтом М 6.

Направление вращения маховика и направление движения каретки совпадают. Вращается относительно легко. Шаг, с учётом повышения оборотов 6,527 мм. По сравнению с изначальным 12 х 1,75 разница ощутимая.

0

Поделиться1585 декабря, 2021г. 23:35:38

Автор: Nikolay
Модератор Победитель номинации Лучший трактор-2013
Откуда: Беларусь.Гомель
Зарегистрирован: 9 ноября, 2012г.
Приглашений: 0
Сообщений: 3533
Уважение: [+269/-1]
Позитив: [+535/-0]
Пол: Мужской
Возраст: 59 [1965-05-17]
Провел на форуме:
3 месяца 9 дней
Последний визит:
12 мая, 2024г. 08:16:33

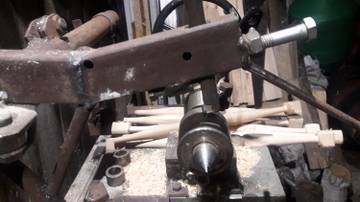

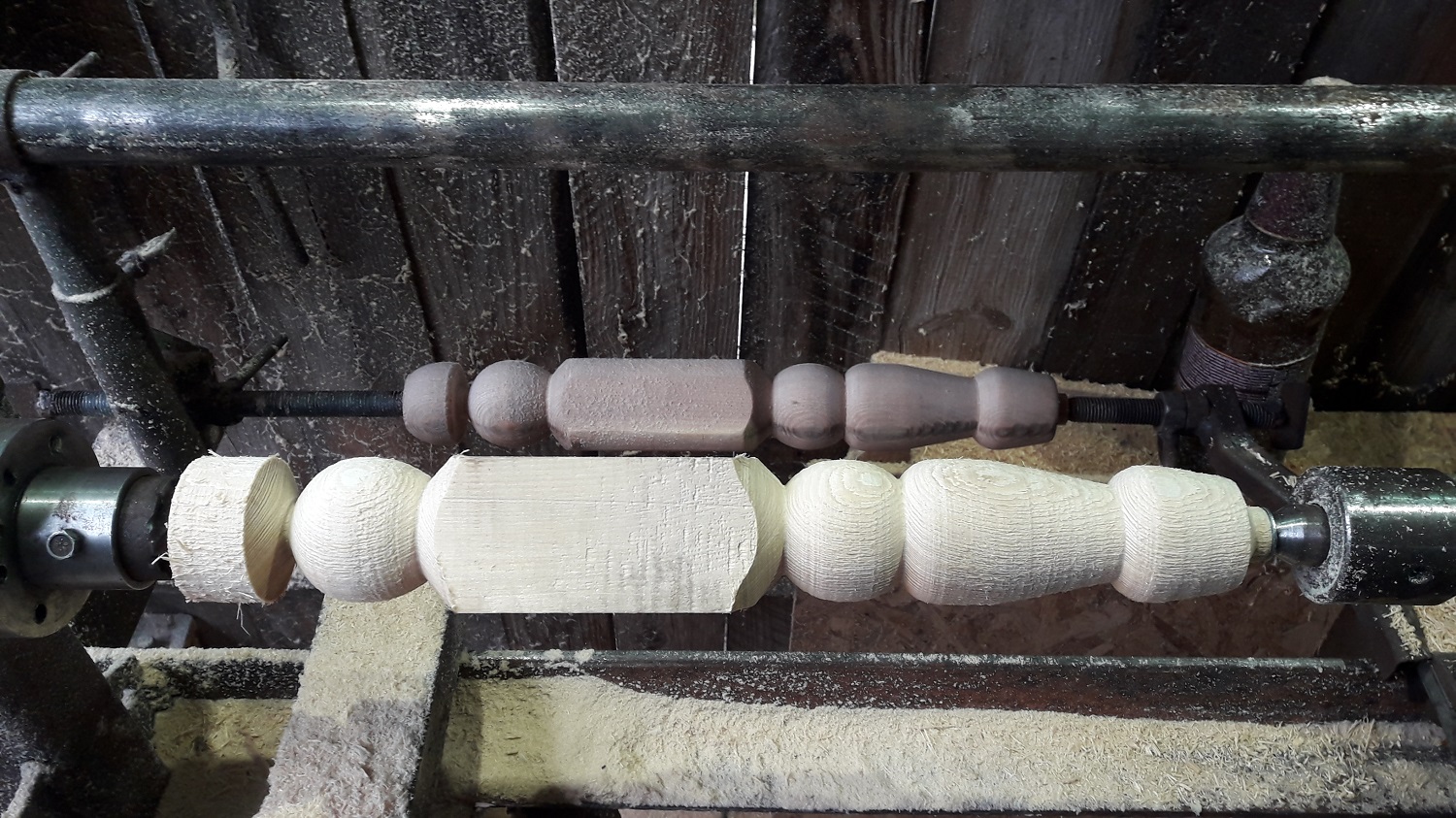

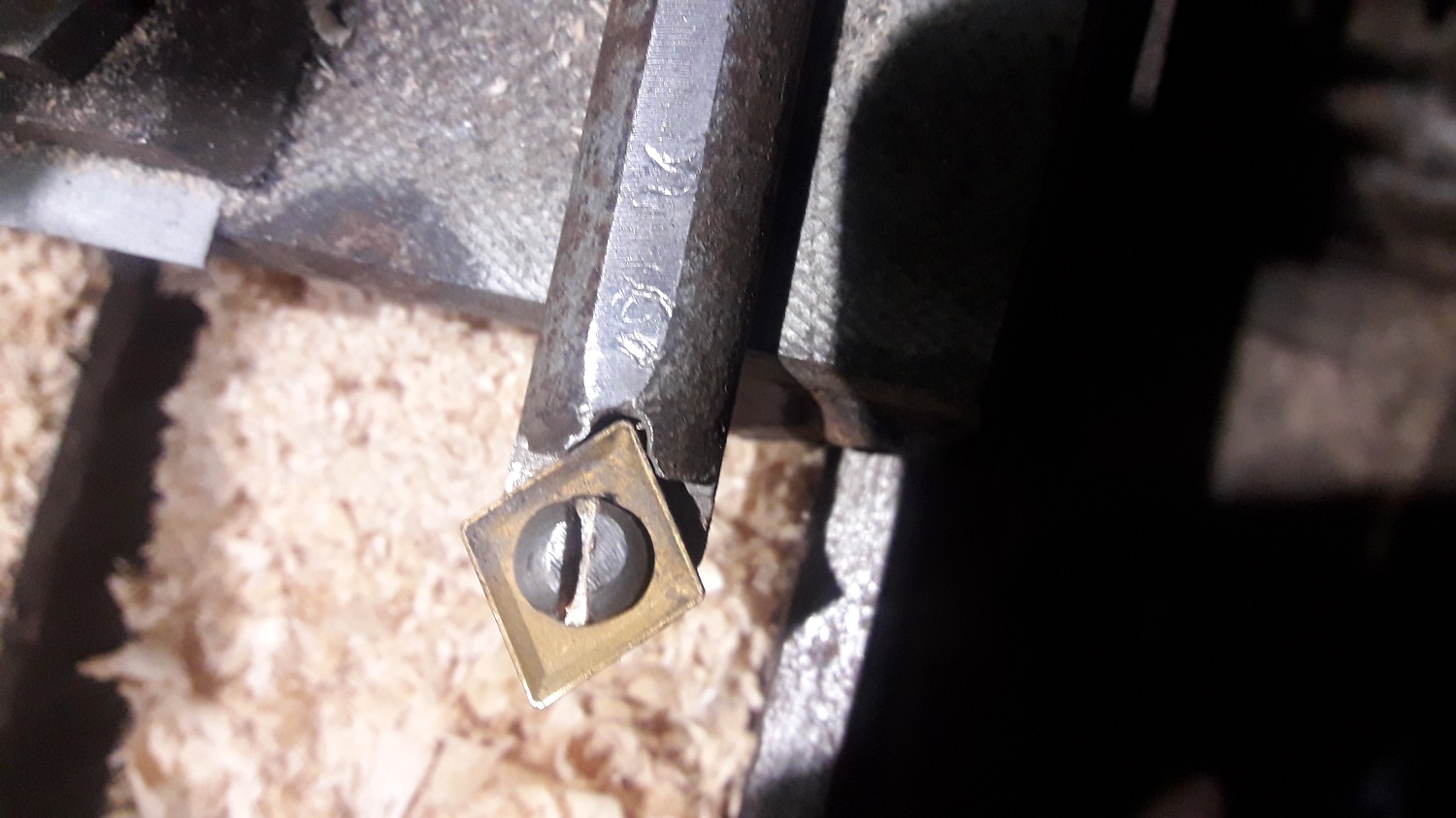

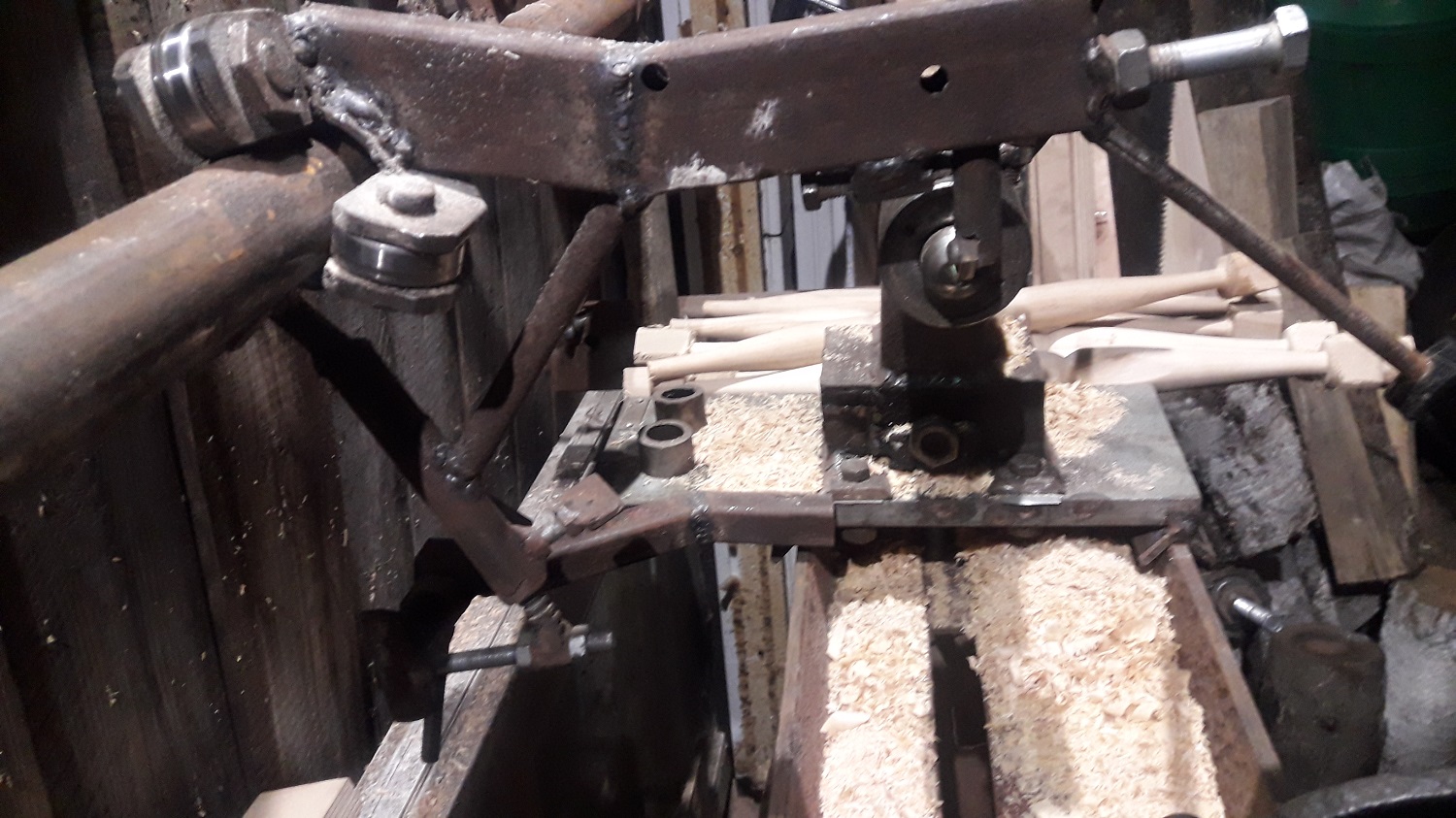

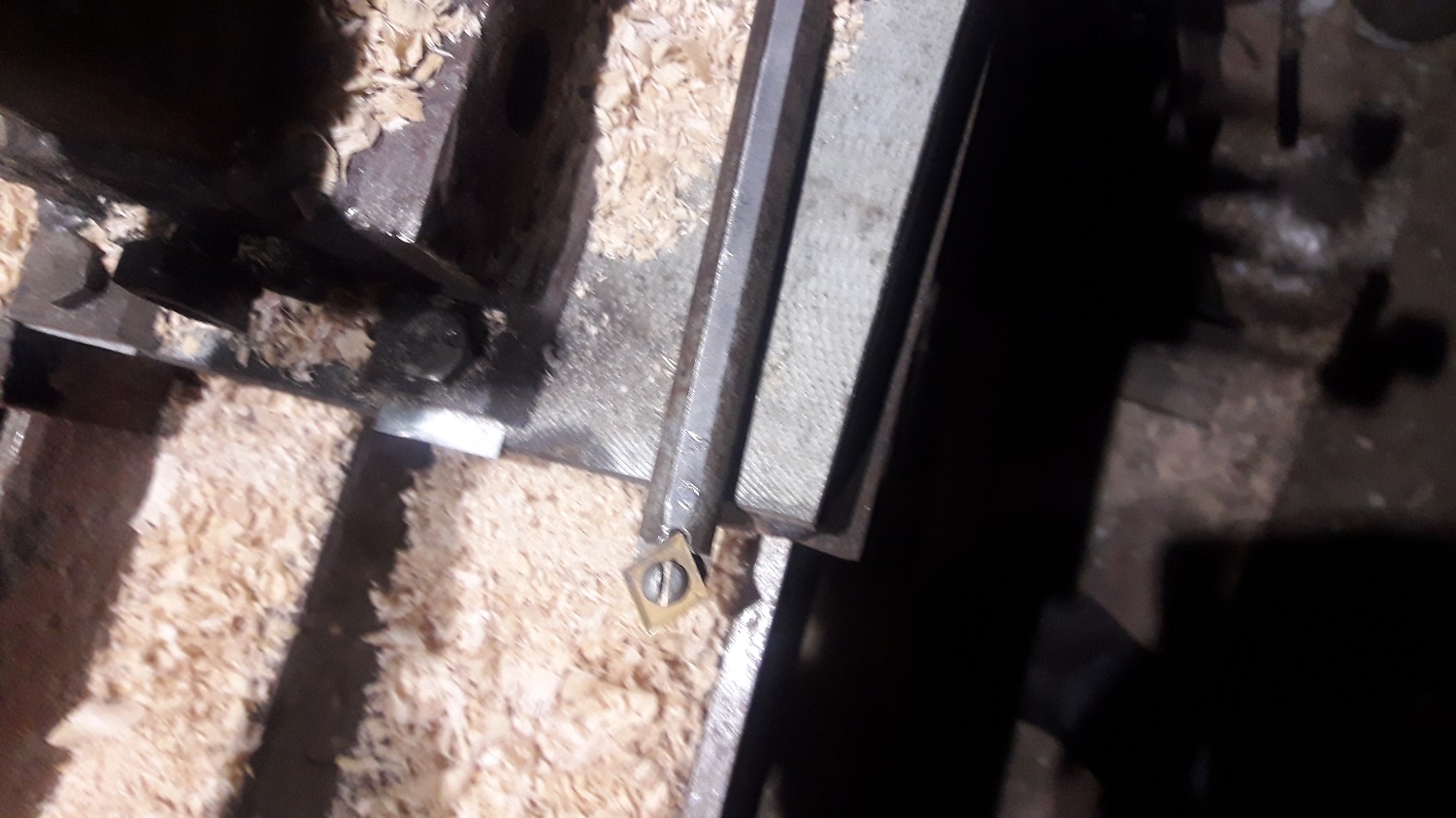

Продолжаются доработки токарника. Сделал вот такой резец для копира по дереву из победита.

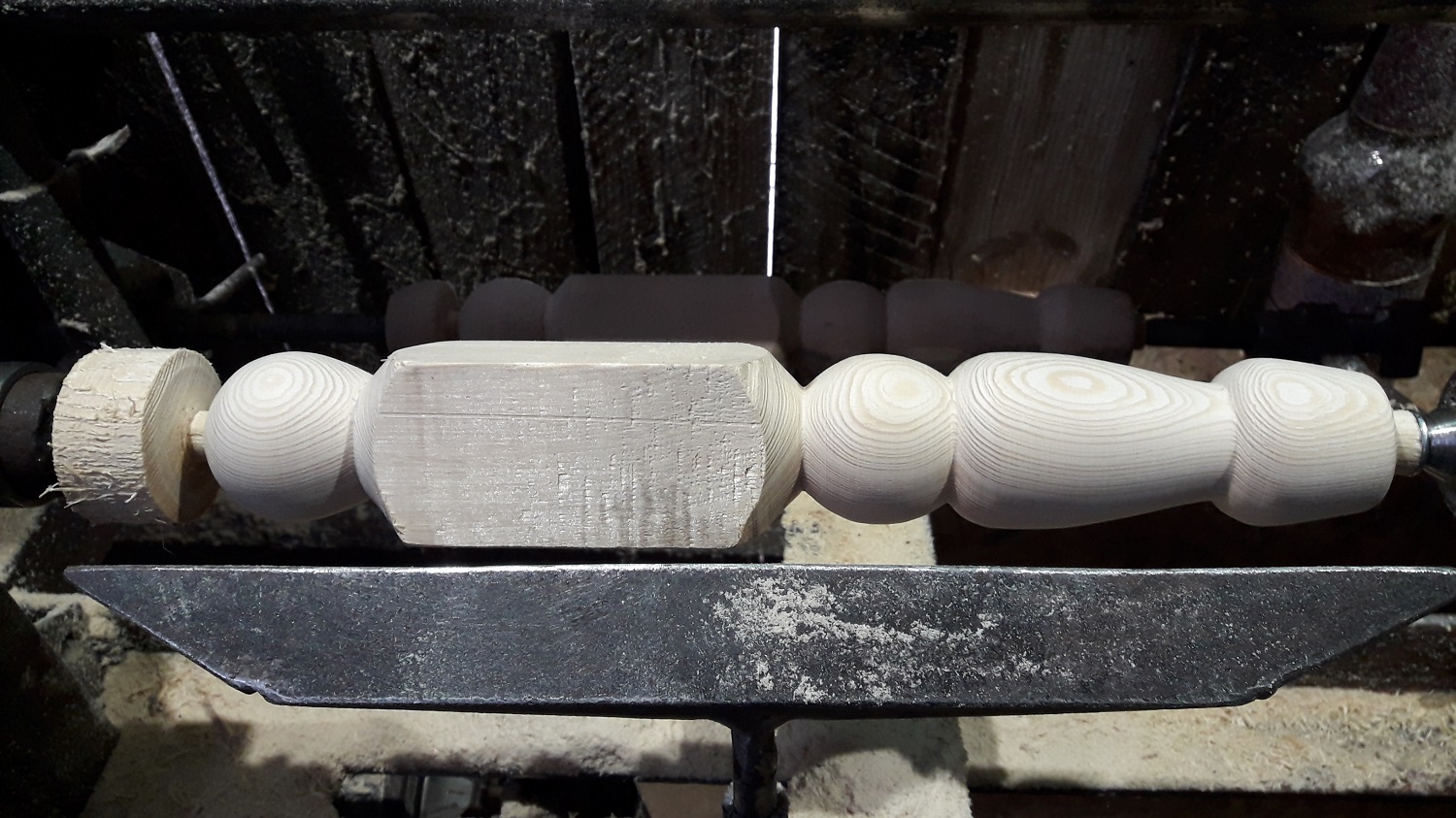

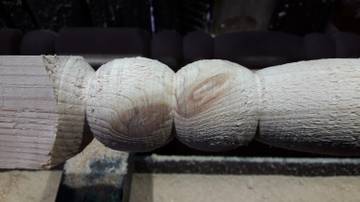

Точит уже почти хорошо.Вырванных кусков нет. На сучках почти отлично.

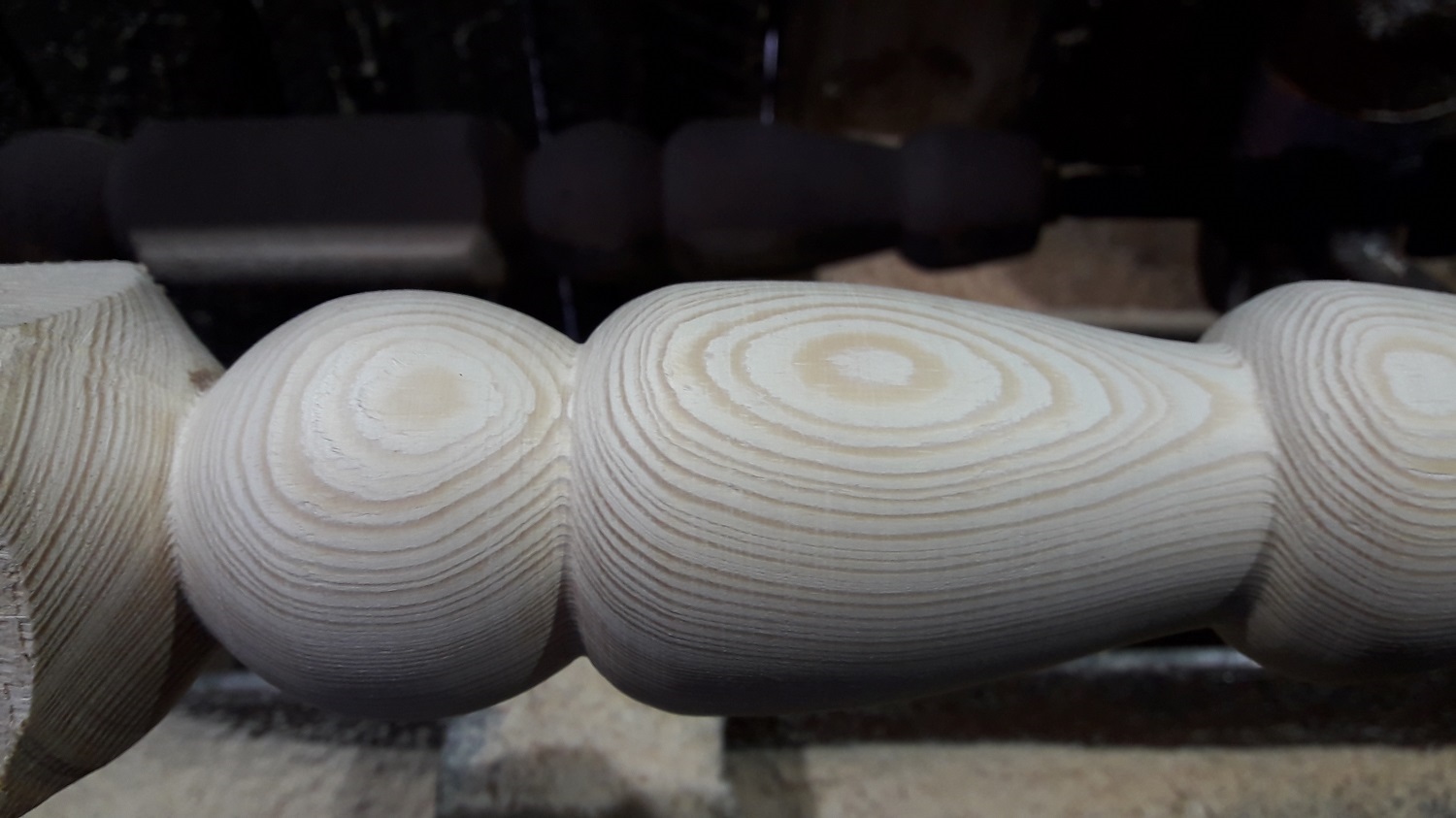

После наждачки довольно приемлемо.

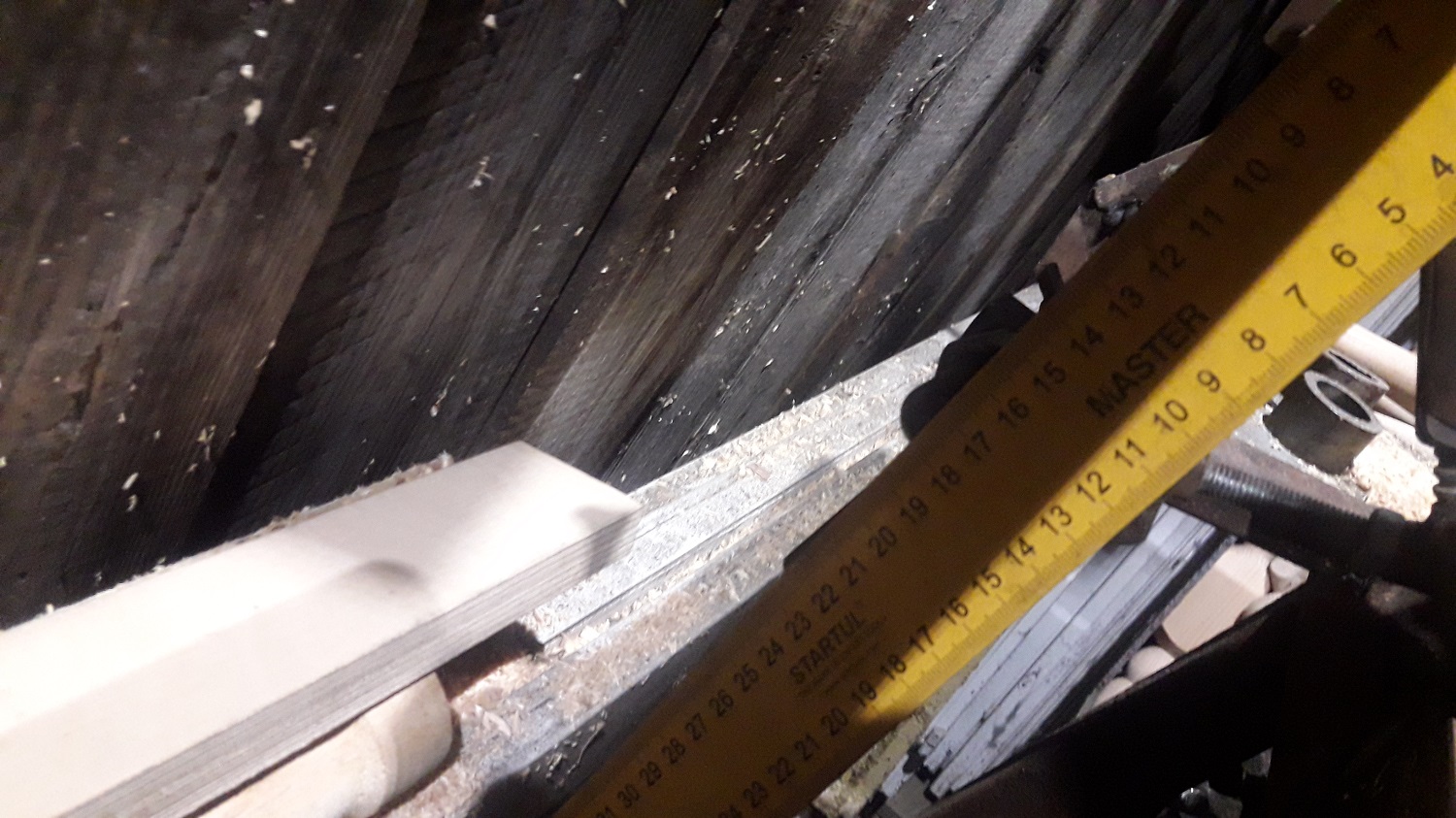

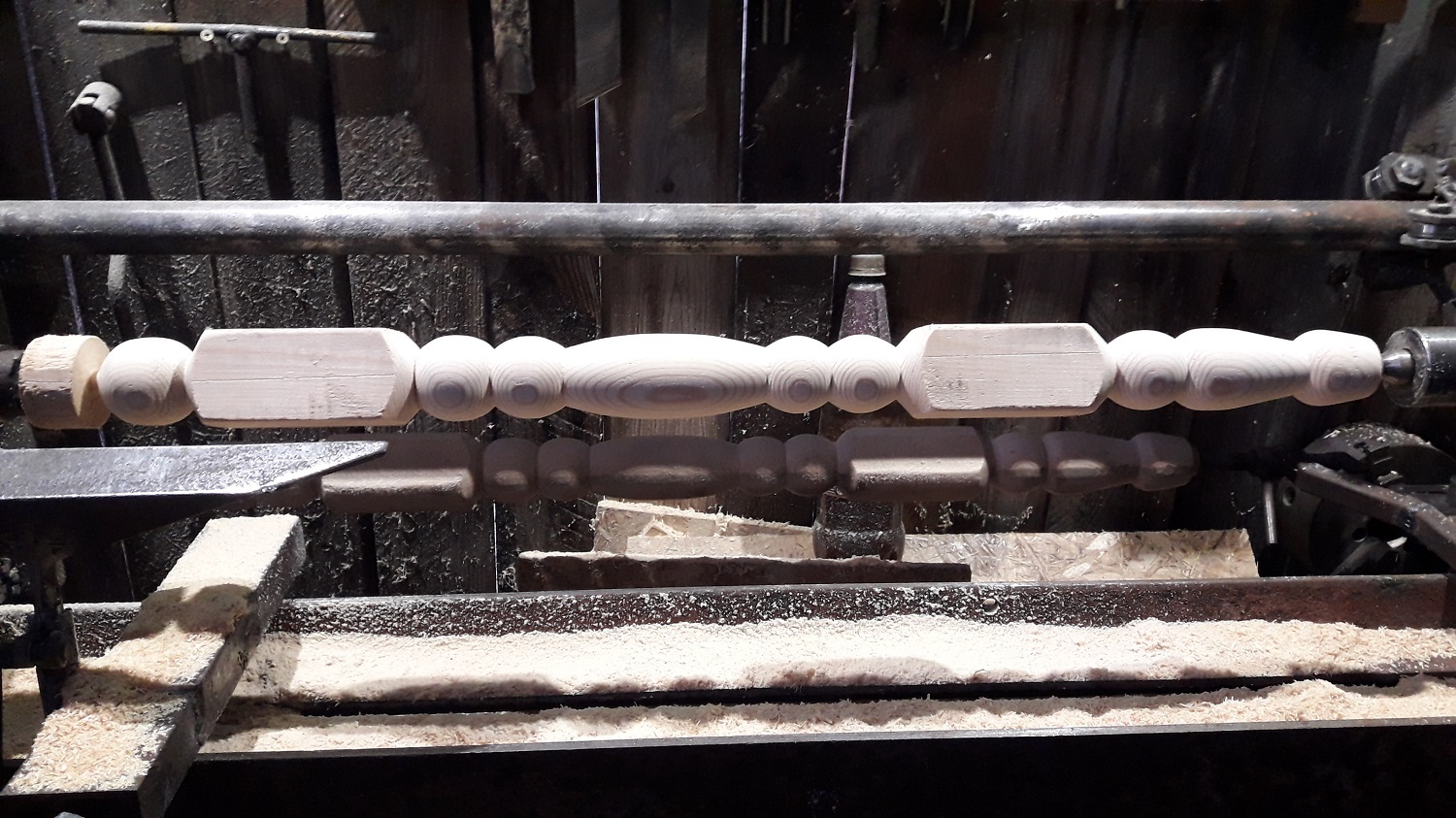

Копир и резец находятся на одинаковом удалении от центра вращения. Копирование идеальное.

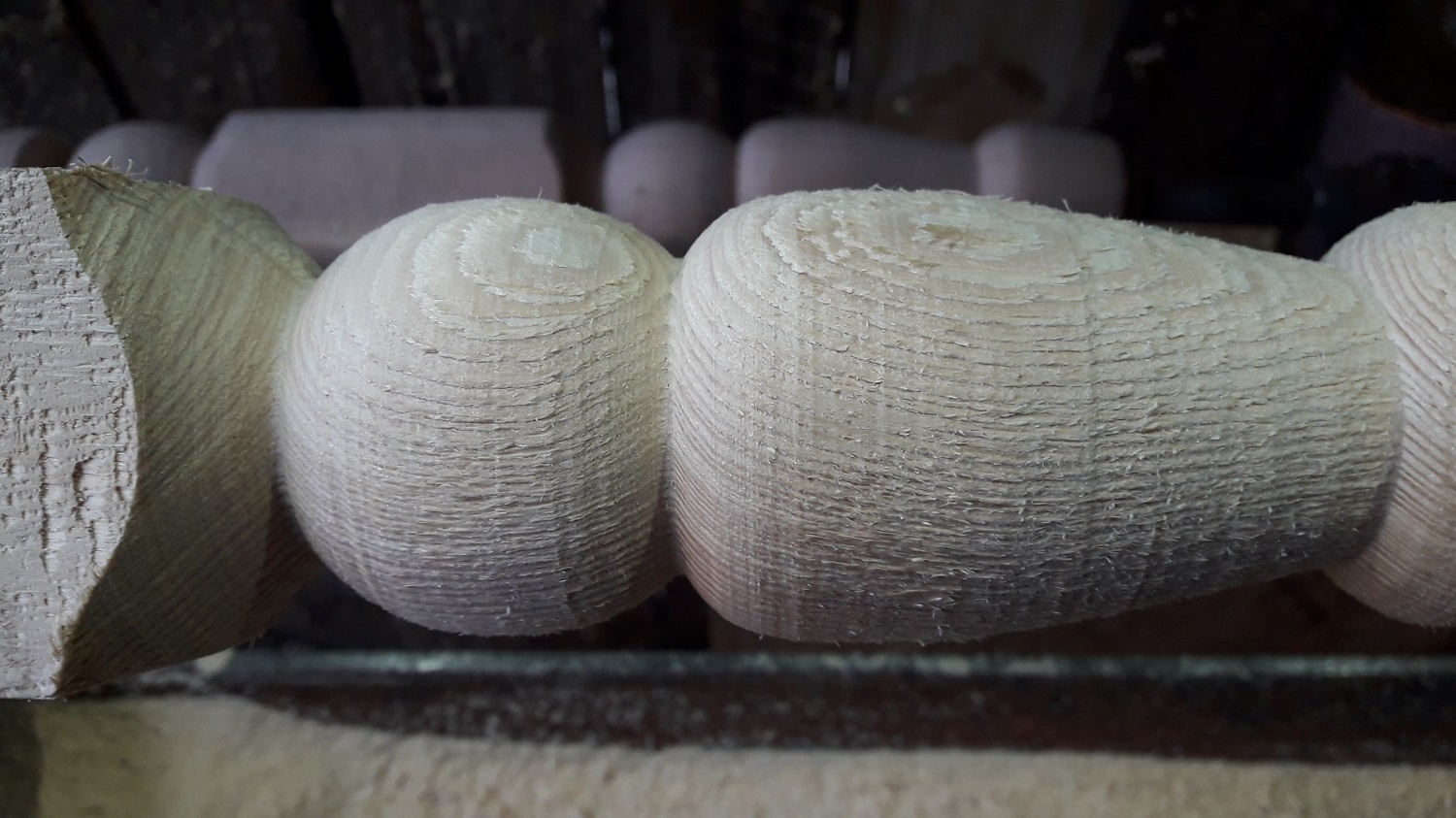

А вот резец на малом радиусе точит чище чем на большом. Или мне кажется, или резец меняет угол атаки на разных радиусах.

Если это так, то что сделано не правильно, не могу понять. :dontknow: Может форма рычага крепления резца имет какое то значение???

0

Поделиться1596 декабря, 2021г. 17:37:37

Автор: Toltolich
Ветеран
Откуда: Кемеровская обл., Юрга
Зарегистрирован: 22 ноября, 2020г.
Приглашений: 0
Сообщений: 519
Уважение: [+8/-0]
Позитив: [+201/-0]
Пол: Мужской
Возраст: 57 [1967-01-03]
Провел на форуме:
8 дней 16 часов
Последний визит:
18 мая, 2024г. 17:56:53

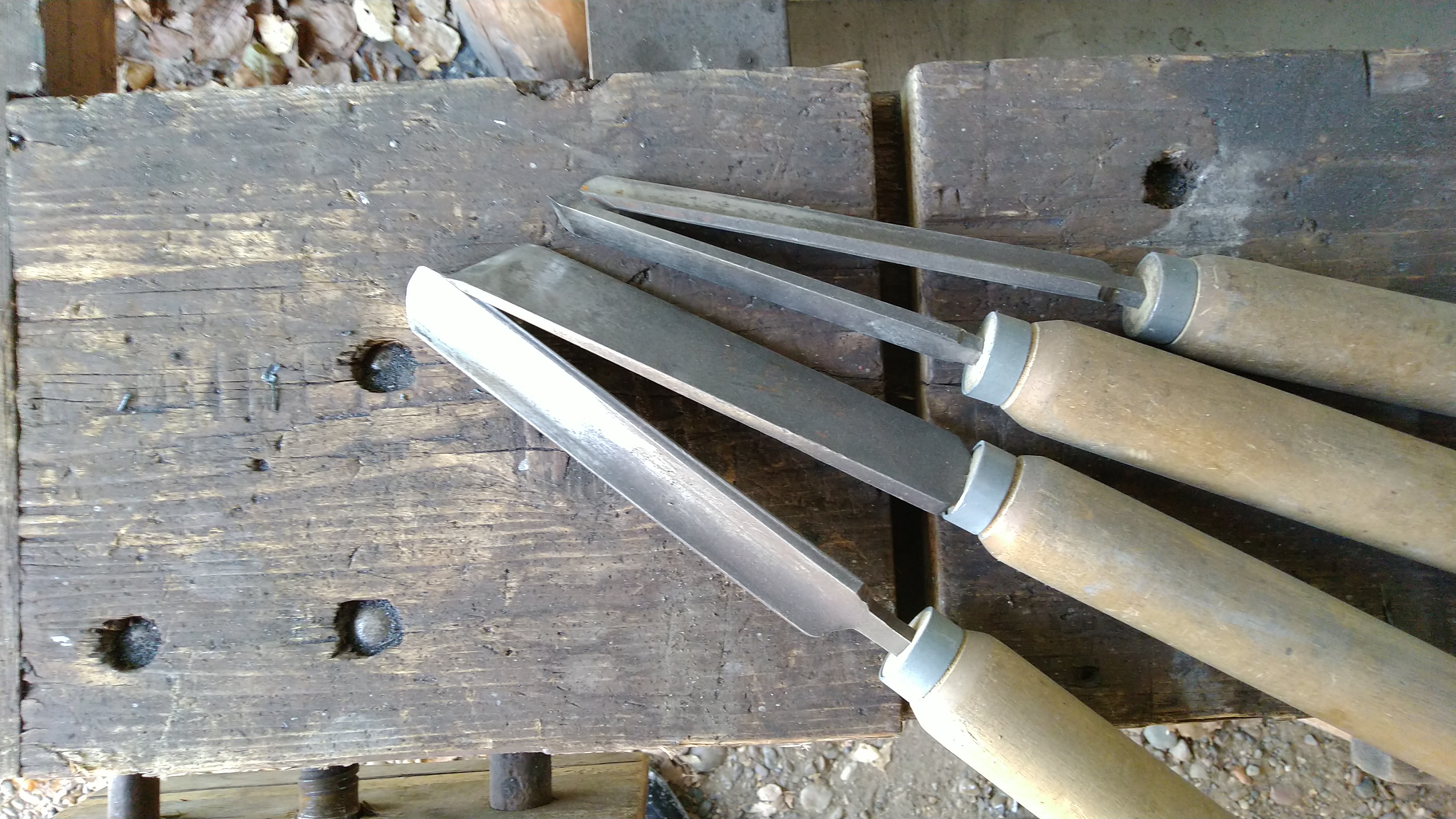

Мне кажется резец из твердосплавной пластины и не будет точить хорошо древесину. Углы заточки резцов по дереву совсем другие. Лучше из напильника сделать резец и заточить поострее. Делал( очень давно), по образцу, для школьной мастерской резцы. Там совсем другие углы

Отредактировано Toltolich (8 декабря, 2021г. 15:28:27)

0
