331

0 х 4

Александр 61 написал(а):

Если плоскость ножей будет строго в плоскости их вращения

Это главное условие сборки. Каждый квадрат смещается относительно другого на 9 градусов, следовательно все 10 квадратов повернутся на угол 90 градусов. 90 х 4 = 360 . полный круг.

Александр 61 написал(а):

Однозначно уведет, а вот насколько, сказать трудно.

Вот и я думаю так. Но как варить детали, что бы меньше вело. Короткими швами напротив или приваривать после остывания предыдущего шва. Подшипники однозначно 1208. Само центр.И цапфы варить видимо после сварки пластин с валом. Цапфы у меня обработаны с припуском 2 мм. Зацентрованы. Но труба попала с эллипсом  0,45мм. снаружи. Может это оцинковка обтекла на одну сторону. Пластины с молотка.....

0

332

Юрий написал(а):

Каждый квадрат смещается относительно другого на 9 градусов, следовательно все 10 квадратов повернутся на угол 90 градусов. 90 х 4 = 360 . полный круг.

Все правильно, это я малость просчитался.
Тут трудно сказать , надо пробовать. Пластины предварительно выставить на прихватках, потом можно попробовать проварить с одной стороны одним сплошным швом, а с другой так же. но со смещением начала шва на 180  градусов, но это только мои предположения. У нас специалист в области сварки yurybka, может он появится, подскажет.

Юрий написал(а):

Но труба попала с эллипсом  0,45мм. снаружи.

Думаю. что для вала фрезы  это ничто.

Отредактировано Александр 61 (12 апреля, 2020г. 15:04:51)

0

333

Сегодня сходил к трактору. Завёл мотор, выехал. Проверил отношение вала ВОМ к первичному валу коробки ГаЗ 51. Получилось 1 к 1. Измерил тахометром обороты валв ВОМ.  Получилось -105, 160, 250, 300. Обороты измерял на холостом газу тракторного двигуна. Передача с вала на редуктор 1,3 и с редуктора на вал фрезы 1,66. Для меня картина стала ясной.

0

334

Привет всем!

http://forumupload.ru/uploads/000b/0b/c7/1224/t796570.jpg

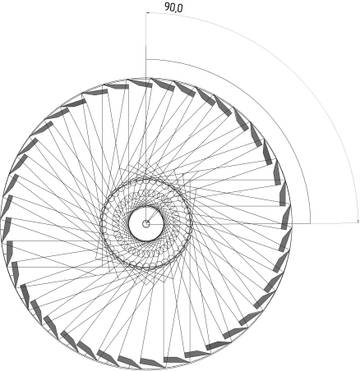

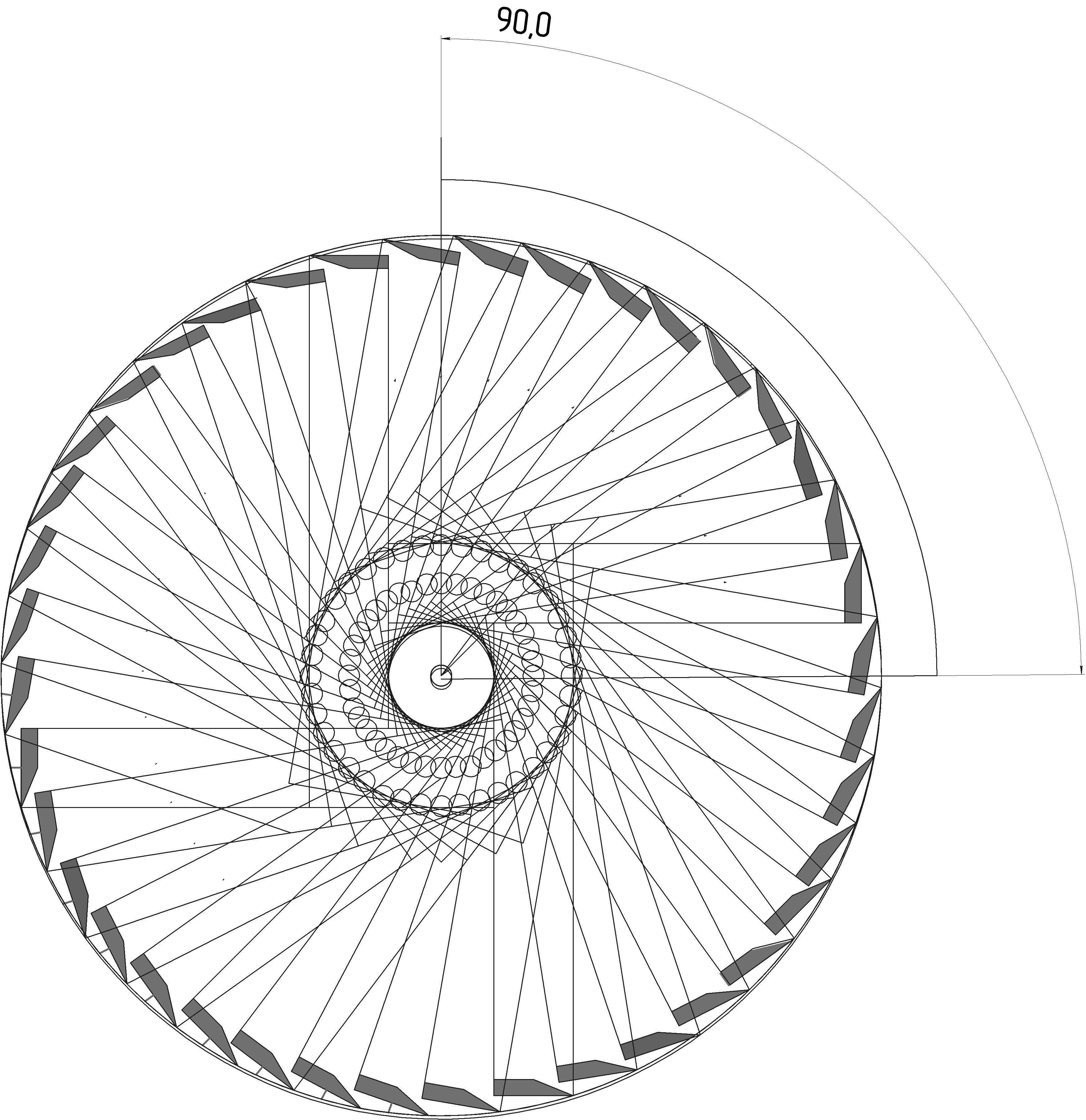

Вот графическое изображение смещения лап фрезы на 9 градусов.

0

335

Юрий написал(а):

Вот графическое изображение смещения лап фрезы на 9 градусов

360 :9=40.
40 лап будет?
Если что,  то шнек можно от центра к краям организовать. Не синхронный,  а с тем же смещением на 9 градусов.

0

336

78rus написал(а):

Если что,  то шнек можно от центра к краям организовать.

Привет!
Вы правы. Стоит осмыслить.

0

337

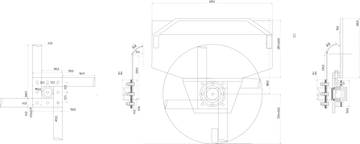

Вот мои эскизы. Всё приюлизительно. По ним и работаю.http://forumupload.ru/uploads/000b/0b/c7/1224/t459086.jpg

+1

338

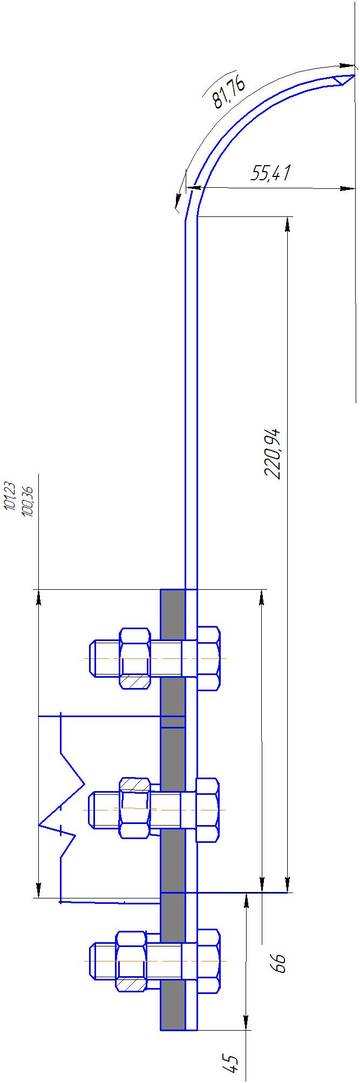

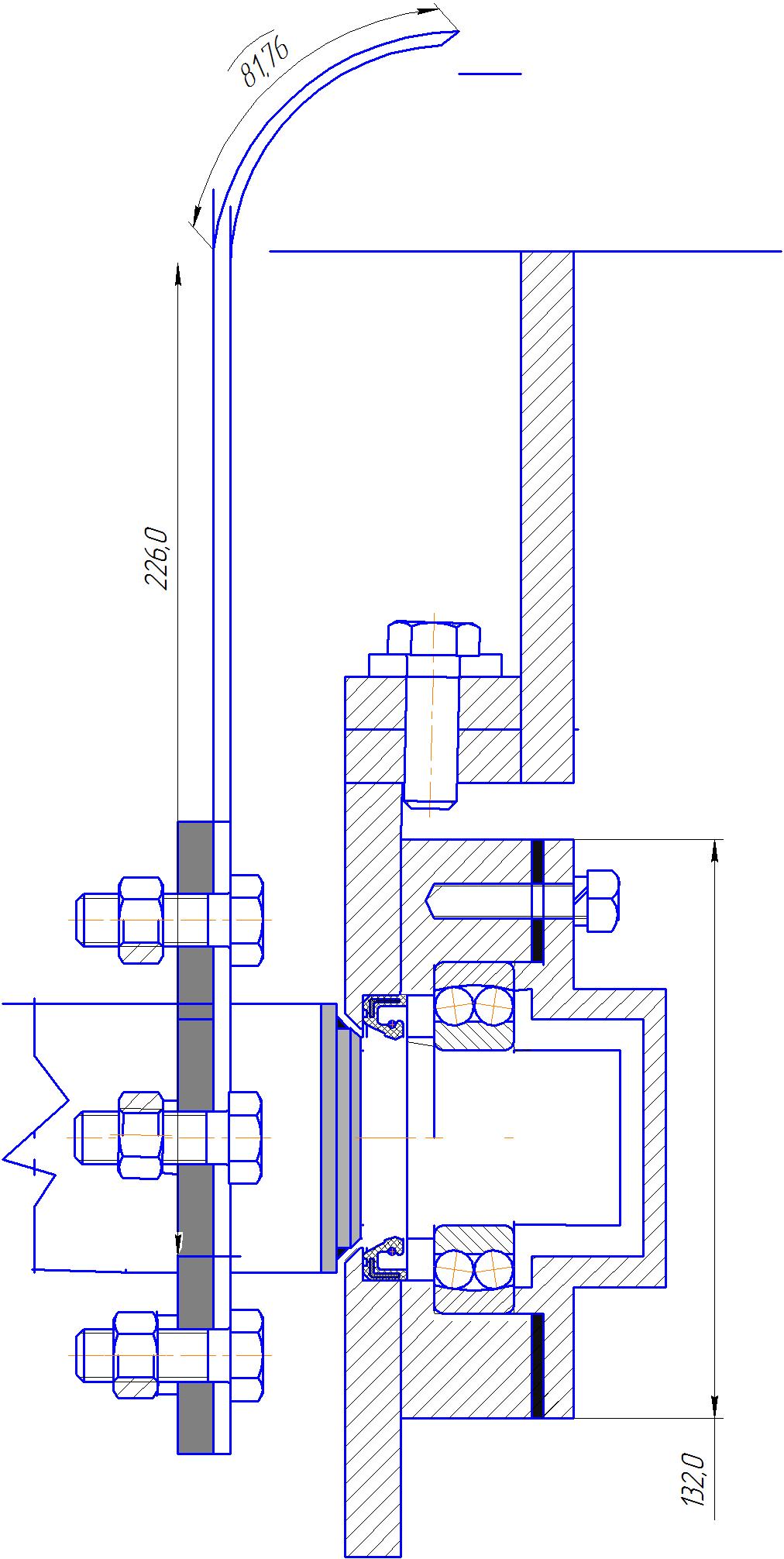

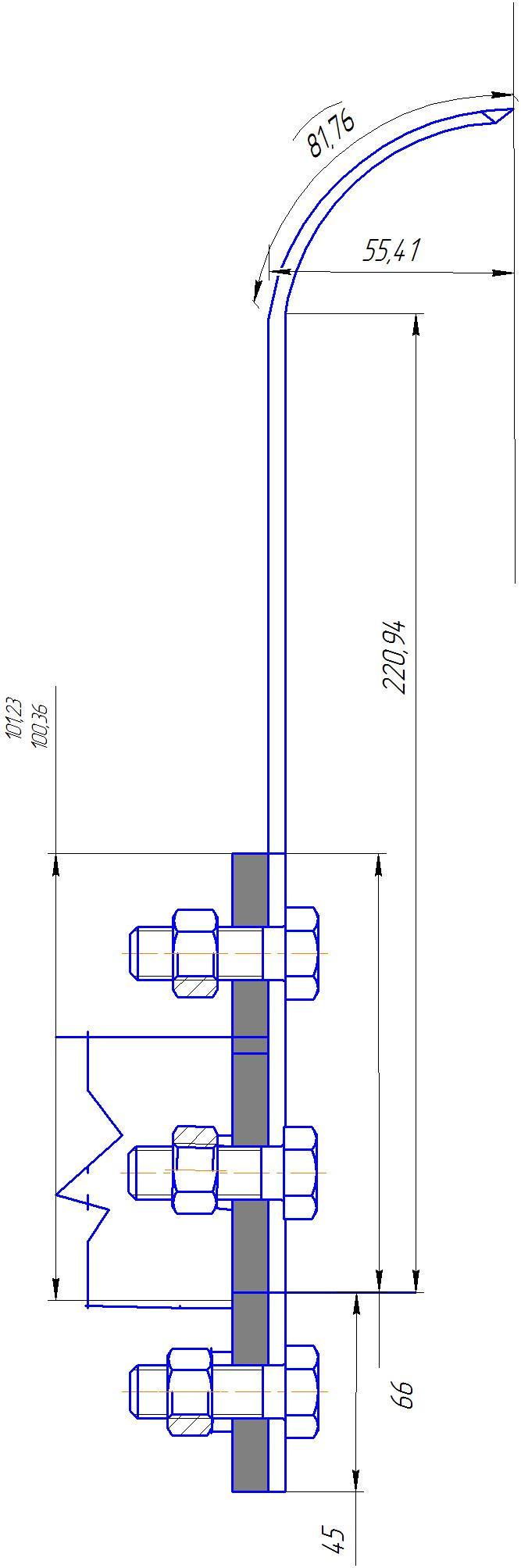

Вот эскизы деталей.

http://forumupload.ru/uploads/000b/0b/c7/1224/t685913.jpg

http://forumupload.ru/uploads/000b/0b/c7/1224/t654742.jpg

http://forumupload.ru/uploads/000b/0b/c7/1224/t809373.jpg

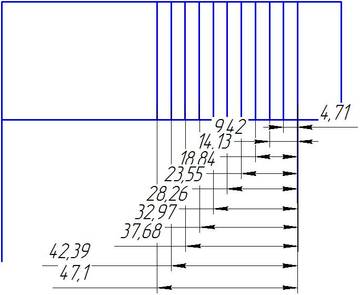

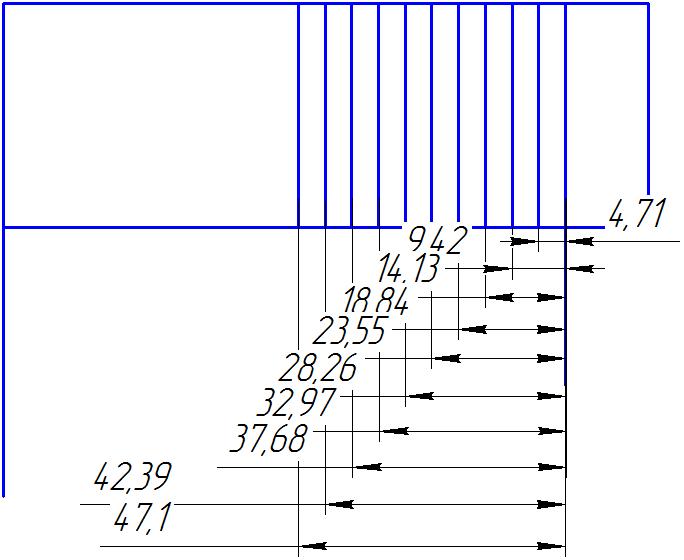

Внизу  размеры дуги смещения квадратов относительно друг друна.

0

339

Юрий
Приветствую.Подскажите,какой толщины будут ножи и материал,термообработка? В планах на будущее то-же фреза,но от такой формы быстрее всего откажусь,но не суть.Ширина фрезеровки как понял 1100мм?

0

340

Alex 74 написал(а):

Приветствую.Подскажите,какой толщины будут ножи и материал,термообработка? В планах на будущее то-же фреза,но от такой формы быстрее всего откажусь,но не суть.Ширина фрезеровки как понял 1100мм?

Здравствуйте, Алекс!

Ножи, или лапы будут изготовлены из рессоры " Москвич". Ширина полосы 45 мм. а толщина 6,5 мм..Ширина захвата будет равна 1500 мм. . Конечно не лучший выбор С формой и материалом. Но что есть.  Главное - механика. Ножи можно и переделать.

0

341

Юрий
Если-бы была возможность ковки,то не плохо приблизиться к сабельному типу.Прямые ножи,слишком жёстко влетают в камни и старые доски.Нп мотоблока можно зачастую резко бросить привод,а на тракторе этого нет.Я много раз попадал на такое,удары и закусывает очень сильные зачастую.При этом откуда и взялось,несколько лет не попадалось,а тут раз и влетел.Рессор у меня не было,делал из пятерки и шестерки простой,хватало для мотоблока вполне.Рессора вообще хорошо.Я уже к ценникам заводских ножей приглядываюсь,делать не из чего и кузня не работает.По поводу длины,смутило,что между квадратами далеко получается,около 140мм,или я не прав?Загиб вроде то-же не перекрывает всю ширину.Если не прав,поправьте меня.

0

342

Александр,

ВО МНОГОМ СОГЛАСЕН. и С ТЕМ,ЧТО КАМНИ ВЫЛАЗЯТ И С ТЕМ, ЧТО ДОСКИ ЗАБЫЛ С ОСЕНИ УБРАТЬ, И С ТЕМ,ЧТО САБЛЕВИДНЫЕ ПЛАВНО ВХОДЯТ В ГРУНТ.  бУДУ СТАВИТЬ ЗАЩИТНУЮ МУФТУ МЕЖДУ РЕДУКТОРОМ И ЦЕПНЫМ ПРИВОДОМ ФРЕЗЫ. чТО ДЕЛАТЬ КОГДА НЕТ НЕОБХОДИМОГО МЕТАЛЛА. нО ПРОСТАЯ ПОЛОСА ДЛЯ МЕНЯ СЛАБА. еСТЬ РЕССОРЫ ОТ гАЗЕЛИ СТАРЫЕ, ЗАДНИЕ НО НУЖНА КУЗНЯ. у НАС С ЭТИМ ТО ЖЕ ТУГО.
Извиняюсь, кошка прошла по клавиатуре а я и не заметил сбоя.
Я то же с тревогой строю фрезу. Вдруг что прогляжу...

Отредактировано Юрий (13 апреля, 2020г. 20:17:18)

0

343

Юрий
Без промашек не бывает,всего не предвидеть,поэтому путь самодельщика,это пробы и ошибки.Метод научного тыка! :blush:

0

344

Alex 74 написал(а):

Без промашек не бывает

Да, не бывает. Но хочется создать и забыть, что бы работало созданное тобой без поломок и с наилучшей отдачей.  Ну ничего. Будем надеяться....

0

345

Юрий
Делал для расширения заводской фрезы к мотоблоку.Длина ножа 270,фаску снимал фрезой,материал был листовой,на память типа хгс.Те что остались,с отверстиями в краях,были детали какие-то,пустил в расход что есть.Загиб 70мм,термообработка.
https://c.radikal.ru/c21/2004/e7/51952b3be4fdt.jpg

Отредактировано Alex 74 (14 апреля, 2020г. 08:45:26)

0

346

Привет, Александр!

Я ещё только сегодня начну резать рессоры на заготовки. Брат младший обещался помочь. У меня на даче всего четыре сотки так мне не нужна фреза. Сажу на узких грядках которые не нужно обрабатывать каждый год. Огороды у друзей. Собственно ради них и делаю фрезу. Собирался станки по дереву доделывать а занялся фрезой.Они мне помогают.

0

347

Александр, мне пришла идея. Лапы фрез можно изготовить из отвалов больших плугов.Площадь достаточно большая. Из одного отвала выйдет несколько лап саблевидной формы. В металлоломе можно найти. Я так думаю. Металл стоящий. И толщина приличная. В пунктах приёмки можно найти.

0

348

Юрий
Если есть возможность,то почему нет?Из трудностей,резка болгаркой,заточка фасок,нужно приличное количество отвалов,с хорошим металлом,так как с одного отвала наверное выйдет три-четыре ножа.Покупаем металлолом,круги,зачистные.В итоге приближаемся к цене новых плюс работа.Вот потому я смотрю в сторону готовых комплектов.Самое дешовое пока попадалось за комплект из сорока ножей восемь т.р..Так как делать не из чего от слова совсем,буду ближе к изготовлению смотреть на заводские ножи,плюс задний мост жигулей или ещё от чего.Это для себя пунктик на будущее.А может и плугом понравится работать,на мотоблоке с плугом не получается без танцев с бубном.Увы!

0

349

Юрий
Нашёл ещё фото своей фрезы.Не разборная ,для мотоблока,делал для дернины.
https://b.radikal.ru/b07/1906/f9/1cefb166e099t.jpg

0

350

Alex 74 написал(а):

Из трудностей,резка болгаркой,заточка фасок,нужно приличное количество отвалов,с хорошим металлом,так как с одного отвала наверное выйдет три-четыре ножа.Покупаем металлолом,круги,зачистные.В итоге приближаемся к цене новых

Во первых резать надо плазменным резаком. Ведь есть же владельцы таких устройств.  Фаски то-же. Хороший передовой метод. Чистая работа, даже отверстия можно вырезать. А утиль стоит не так дорого. В общем есть над чем подумать. А восемь на дороге не лежат. Это одна треть от плазменной резки. Но это моё субъективное мнение.

0

351

Alex 74 написал(а):

Нашёл ещё фото своей фрезы.Не разборная ,для мотоблока,делал для дернины.

А , кстати, как рыхлят грунт эти "гусиные лапки"?

0

352

Привет всем.

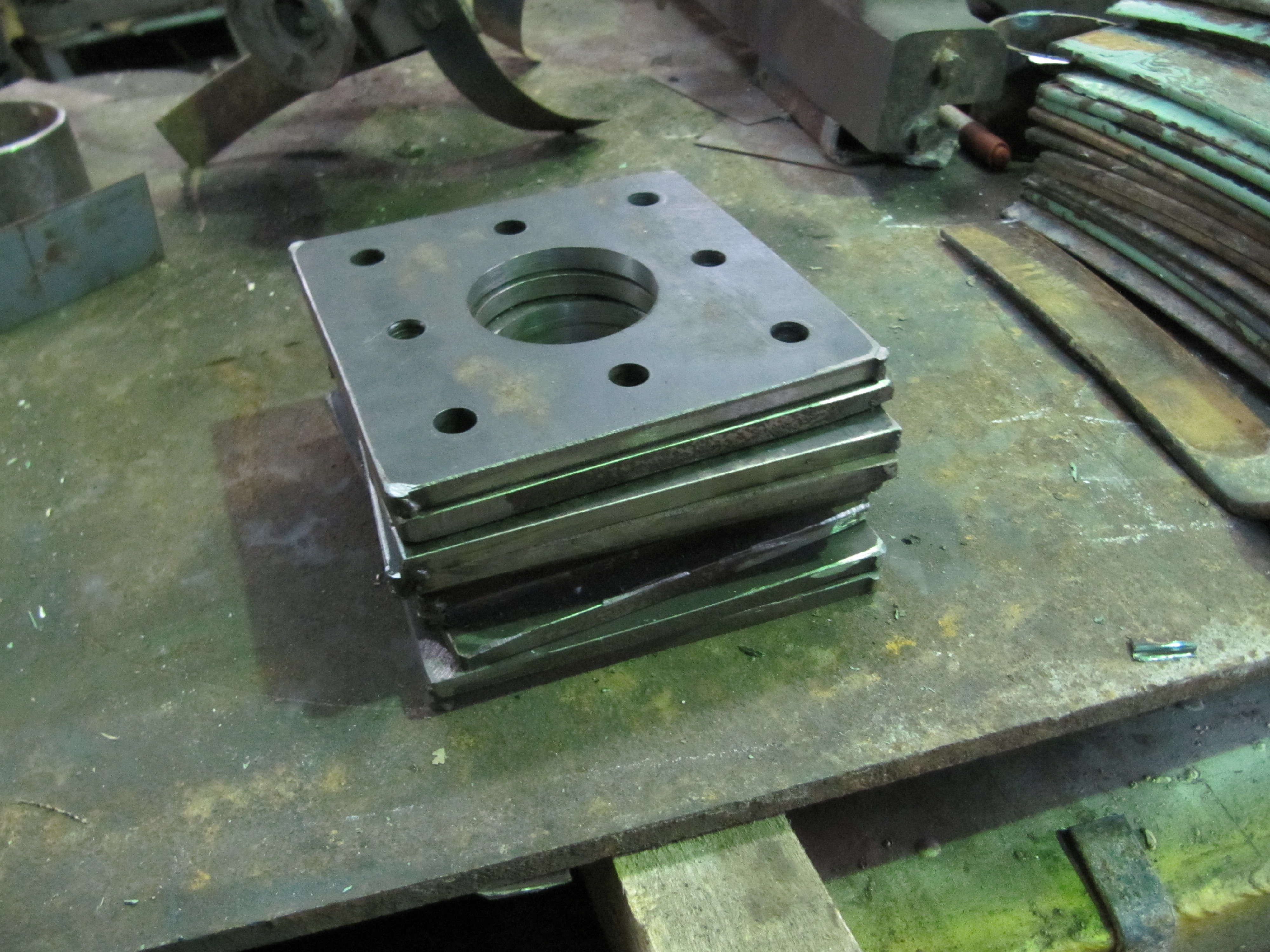

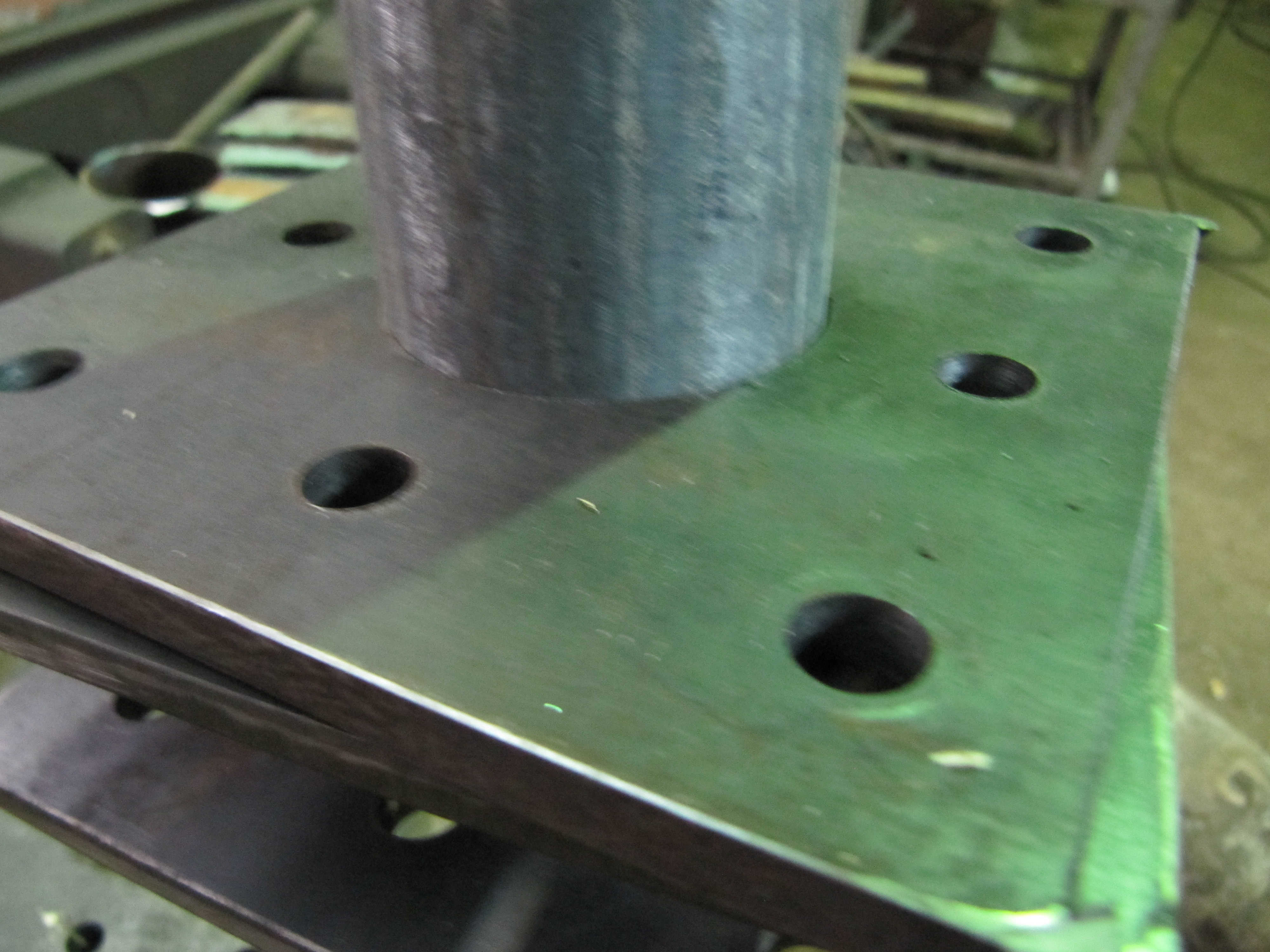

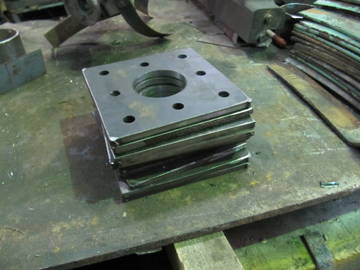

Вот мой промежуточный итог.http://forumupload.ru/uploads/000b/0b/c7/1224/t357788.jpg
http://forumupload.ru/uploads/000b/0b/c7/1224/t966780.jpg

0

353

http://forumupload.ru/uploads/000b/0b/c7/1224/t814452.jpg

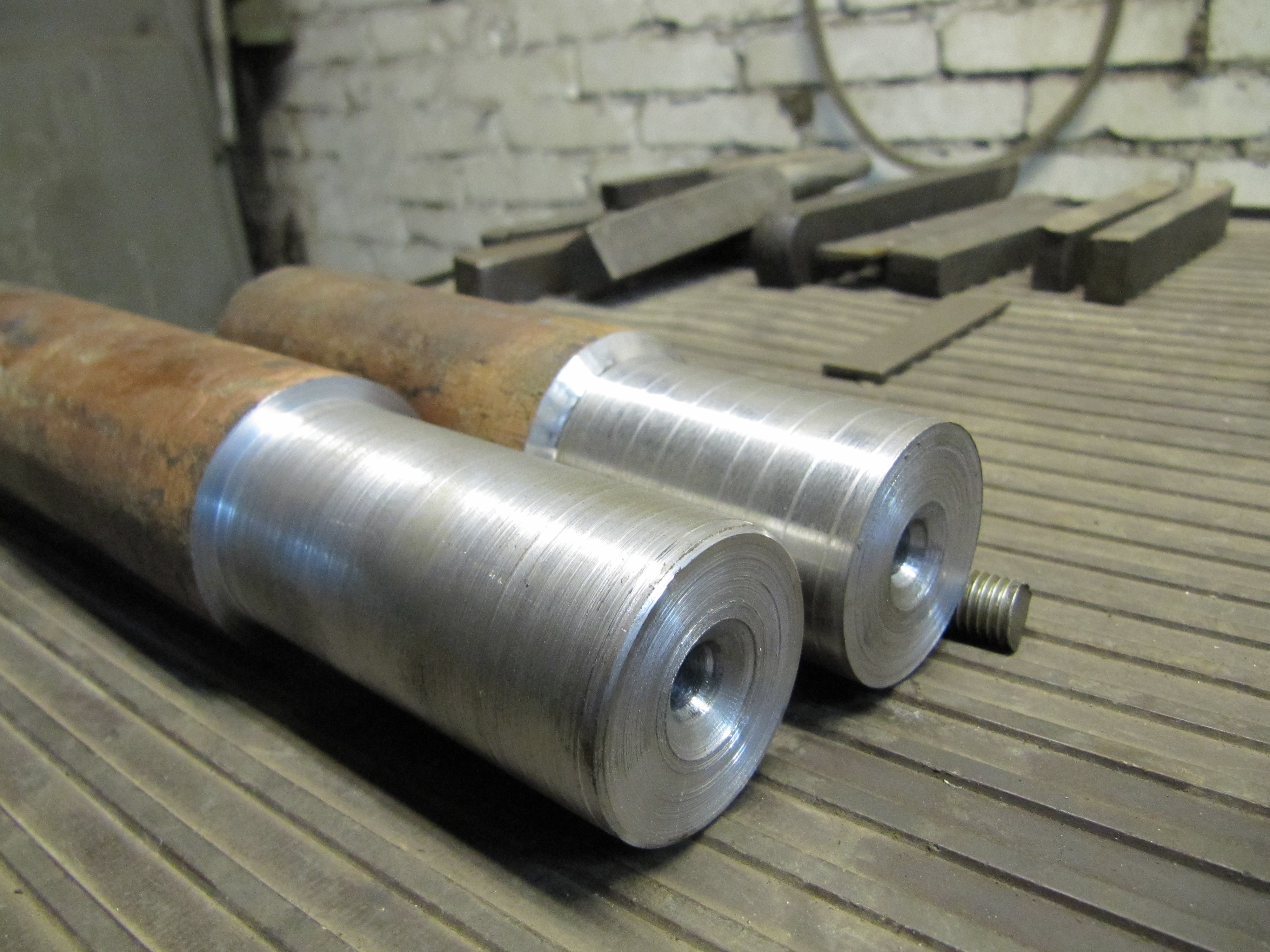

Цапфы вала. Заготовки с припуском.

http://forumupload.ru/uploads/000b/0b/c7/1224/t518929.jpg

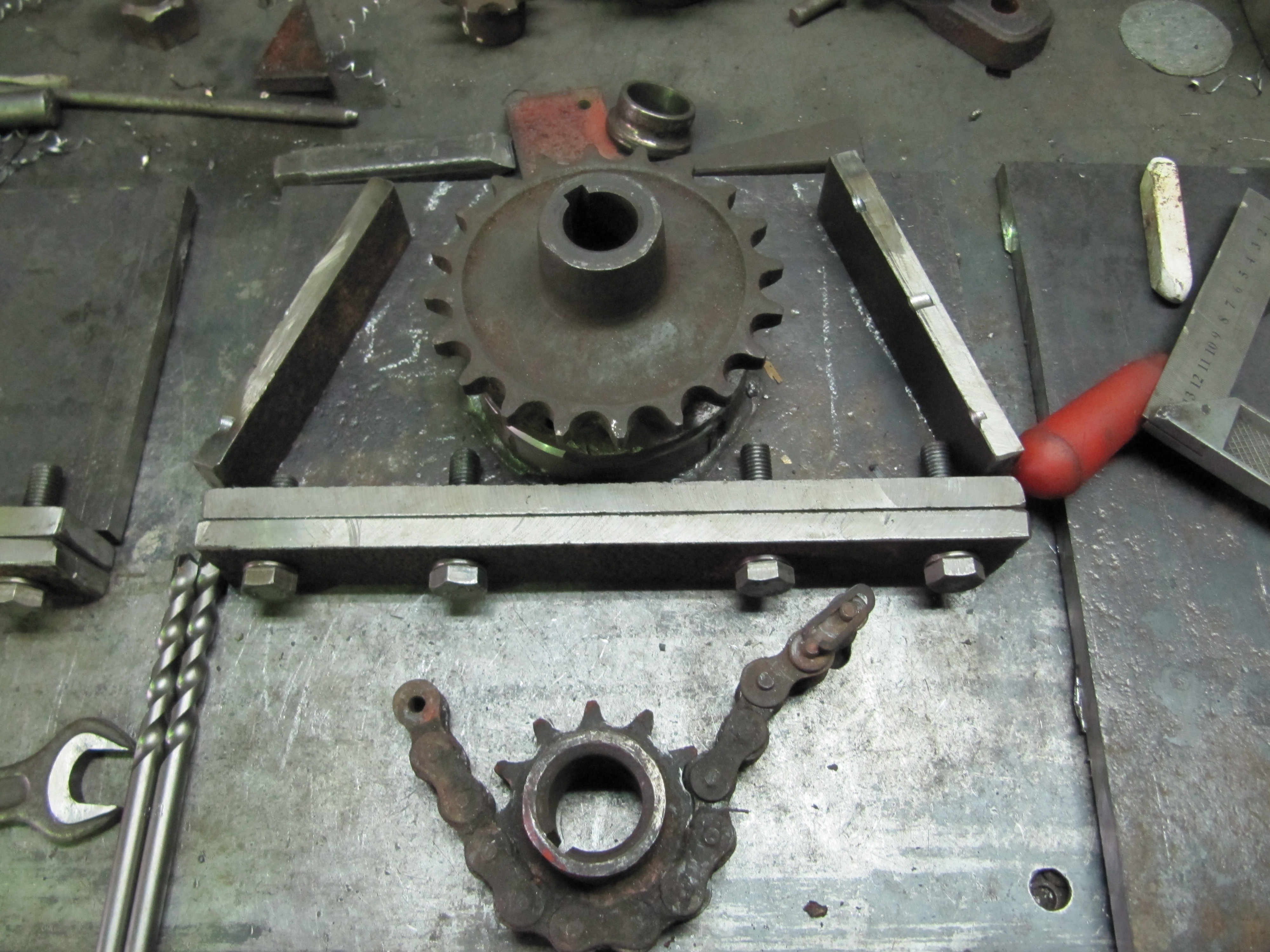

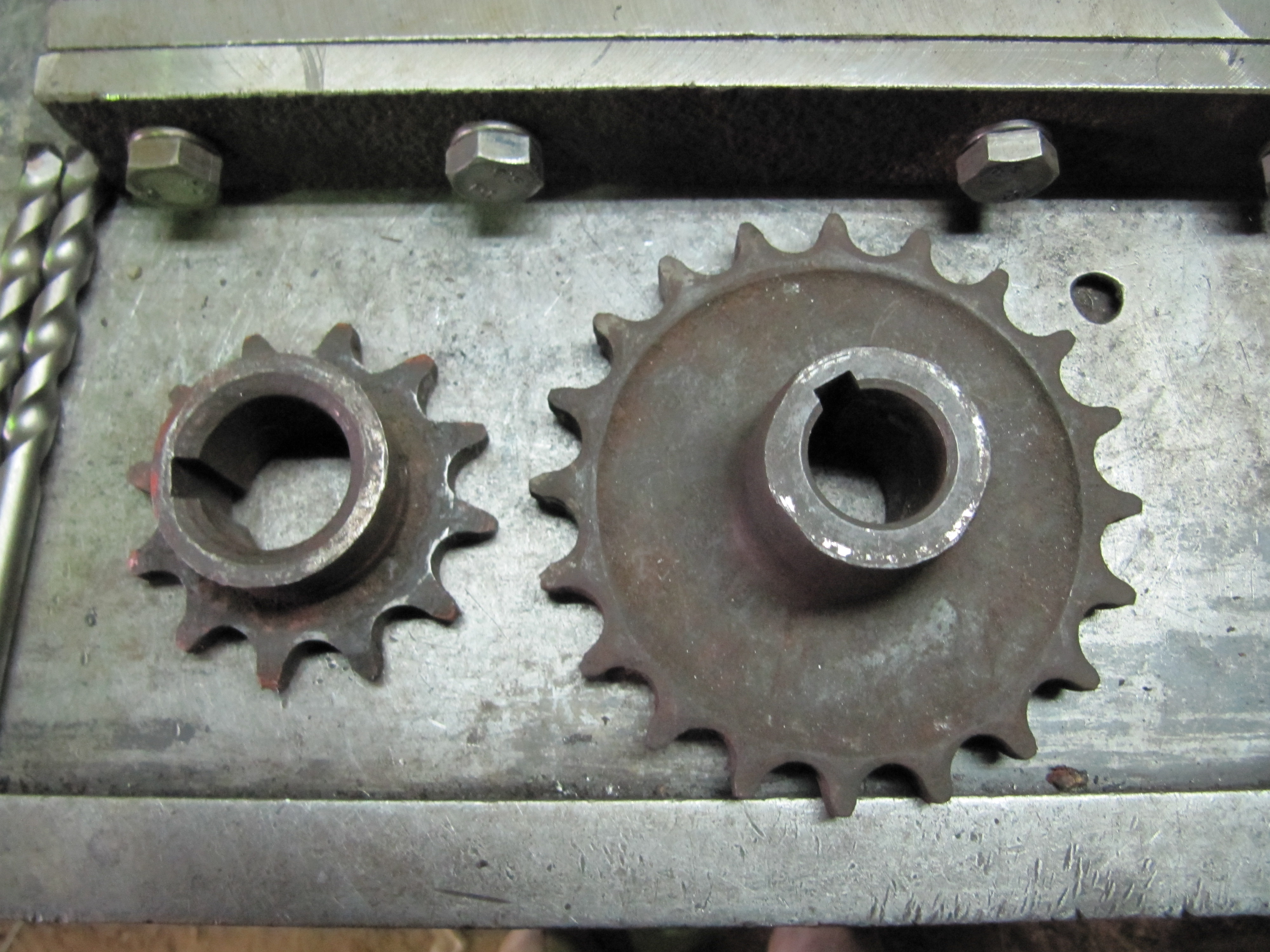

Цепная передача. 12 зубов и 20. отношение=1,66.

http://forumupload.ru/uploads/000b/0b/c7/1224/t902725.jpg

Подшипниковый щит.

0

354

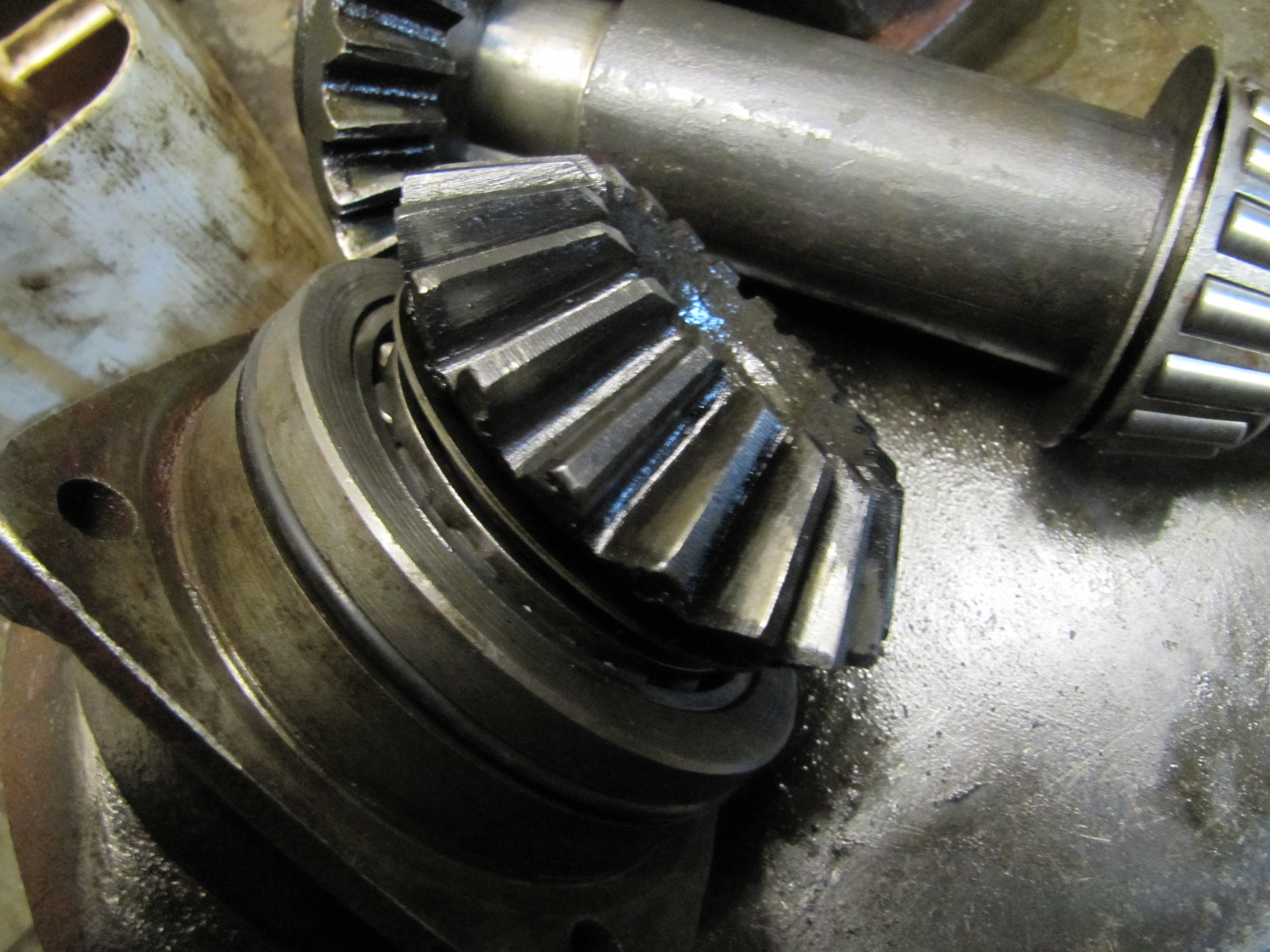

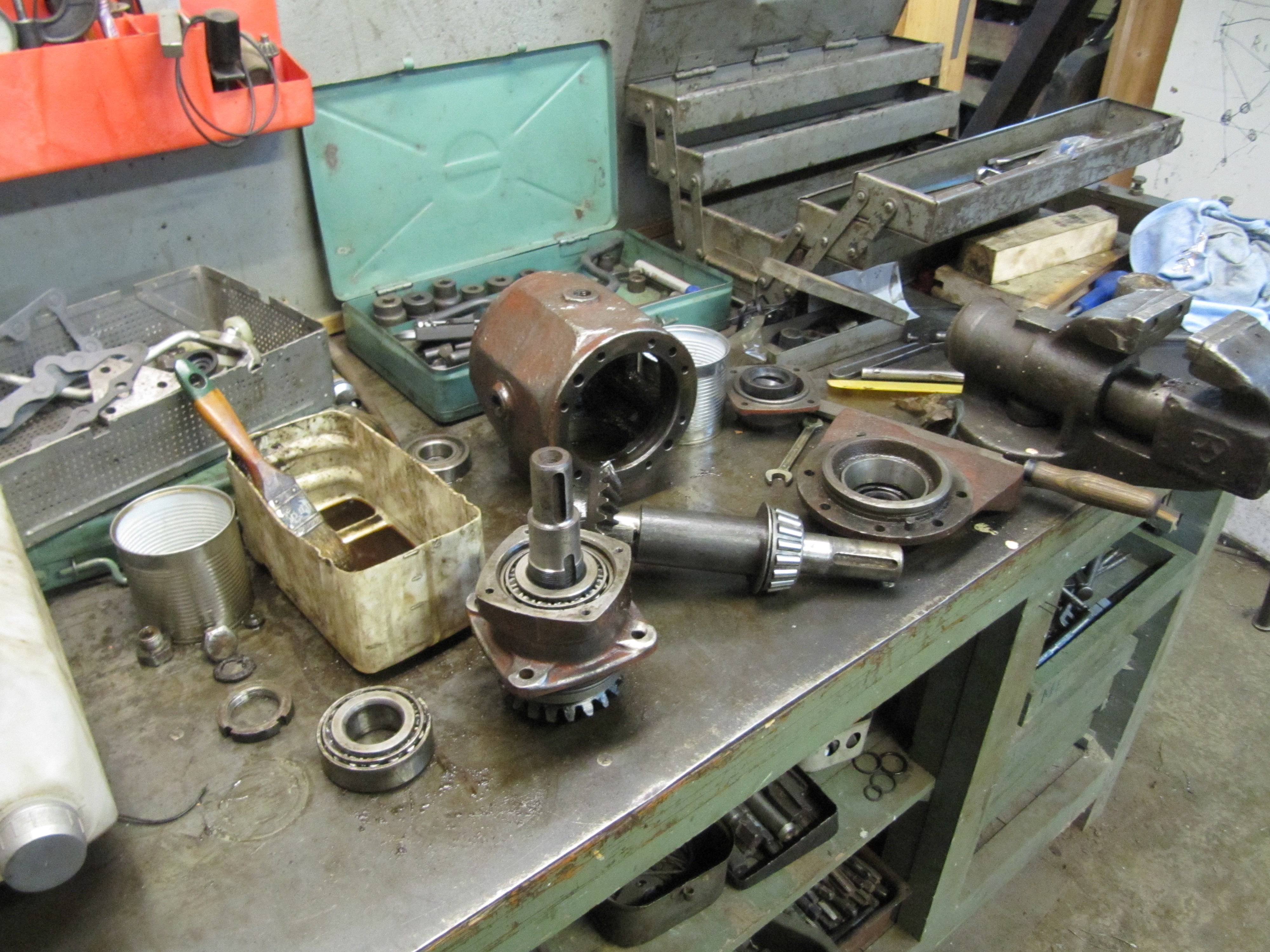

Переборка редуктора. Осмотр деталей.

http://forumupload.ru/uploads/000b/0b/c7/1224/t631806.jpg

http://forumupload.ru/uploads/000b/0b/c7/1224/t457707.jpg

0

355

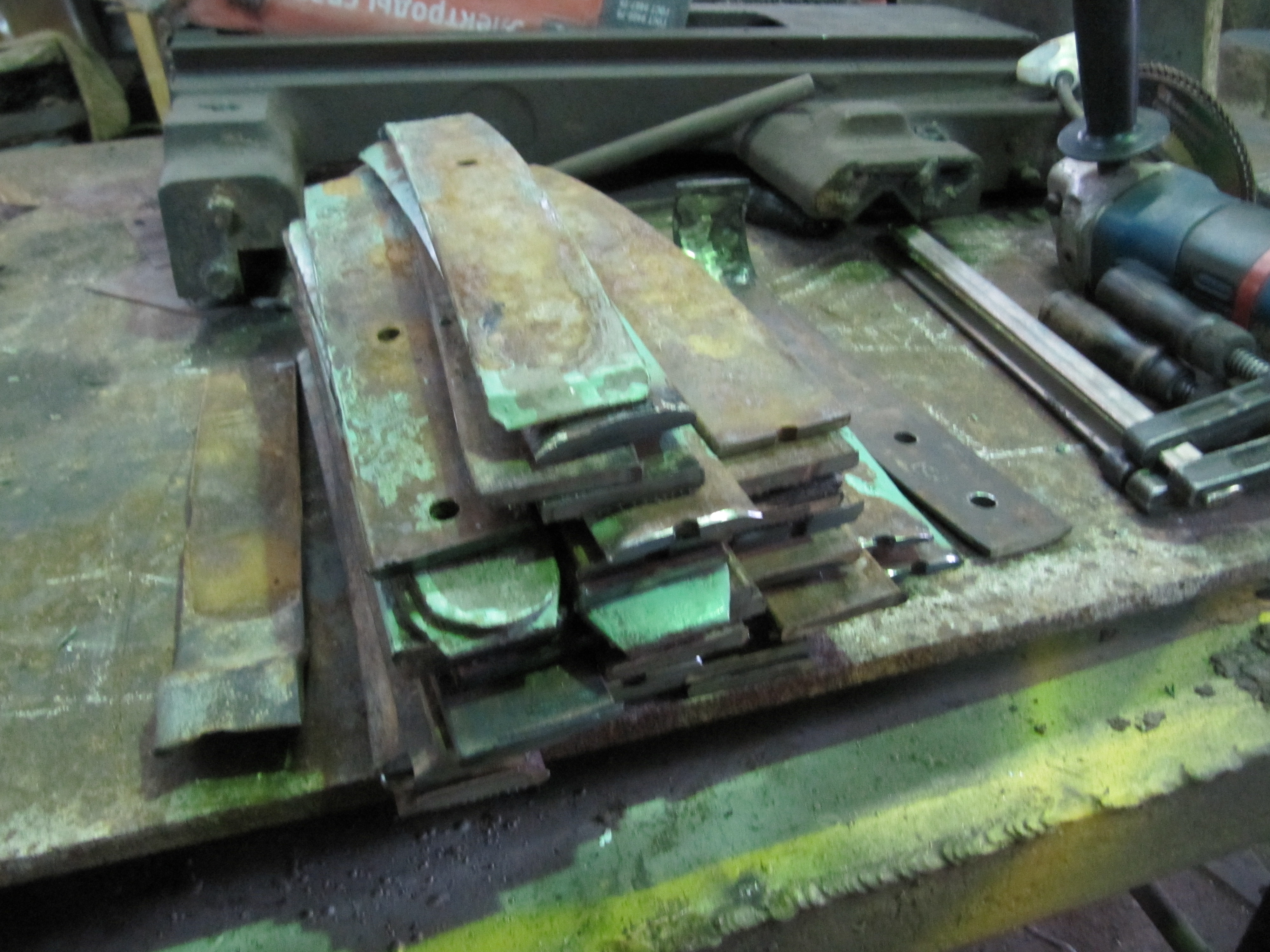

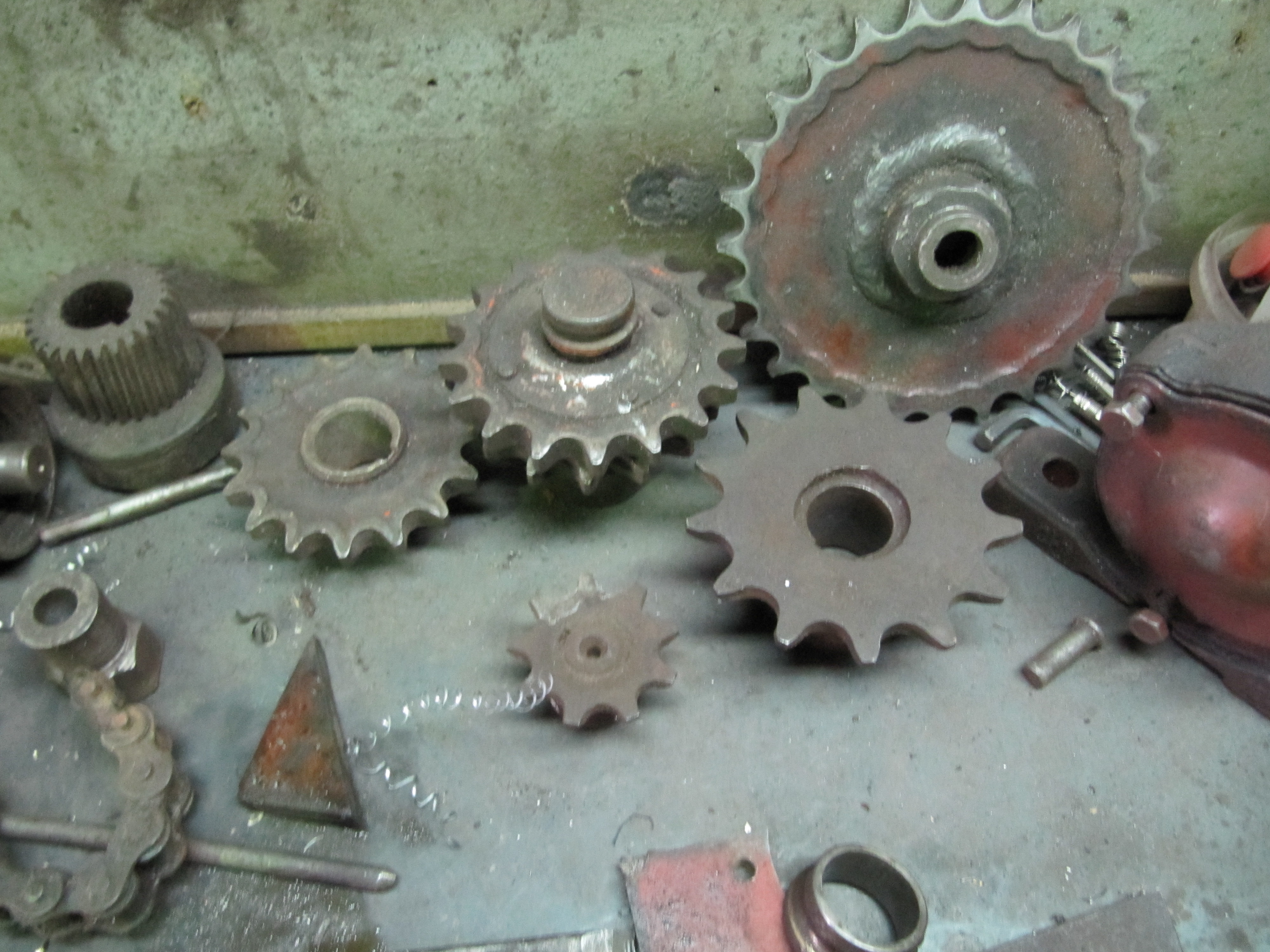

Куча звёздочек и нашинкованные рессоры. На весь комплект из 40 лап ушло три рессоры москвичёвские.

http://forumupload.ru/uploads/000b/0b/c7/1224/t723730.jpg

http://forumupload.ru/uploads/000b/0b/c7/1224/t408705.jpg

0

356

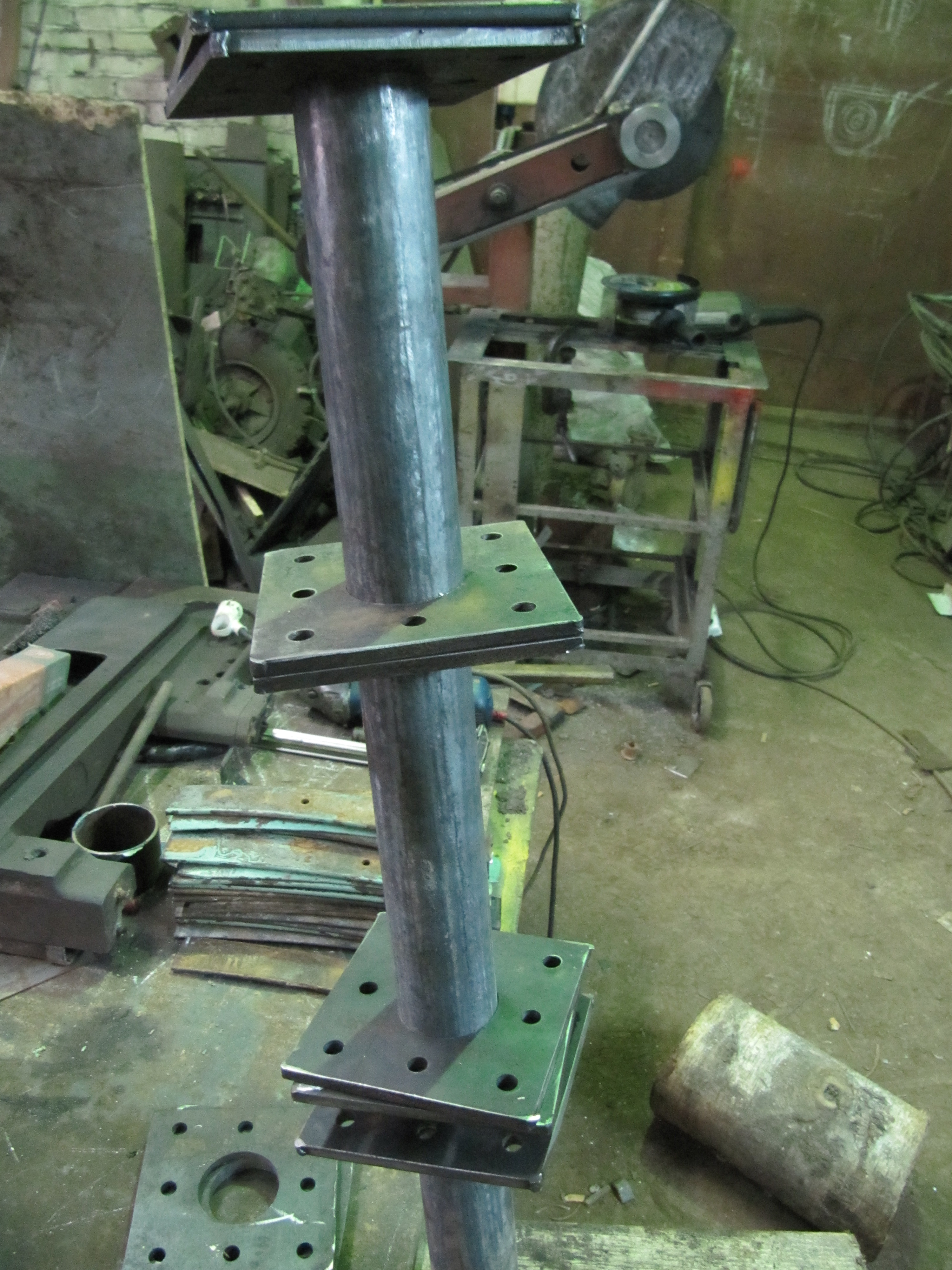

http://forumupload.ru/uploads/000b/0b/c7/1224/t166924.jpg

+1

357

Юрий написал(а):

А , кстати, как рыхлят грунт эти "гусиные лапки"?

Первые гусиные лапки,были подсмотрены в журнале МК,оттуда и сам принцип моего первого мотоблока,это примерно 2005 году.У меня была дача на тофянике,друг дал попробовать мотоблок Нева с родными фрезами.я с дернины сьехал на участок и успешно тут-же провалился в торф.Кое как выехал,точнее выдрал его назад,сделав вывод,что на таких фрезах мне свой участок не обработать.Весной торф это просто каша.Были сделаны фрезы шириной 800-750мм всего с четырьмя рядами фрез на квадратах.Мотоблок пошёл,торфу много не надо чтоб рыхлить ,вполне хватало.Потом перебрался в деревню,там лёгкий суглинок,фрезы то-же хорошо себя показали.Заглубляются хорошо,земля рассыпается отлично,без перебора.Шеснадцать ножей мне хватало.Где дернина,проходил за несколько раз.Многие говорят что фрезы,это рассадник сорняков,типа рубит корни,размножает их.Многие по этим домыслам,до сих пор отказываются от мотоблоков и культиваторов.В случае с гусиными лапами,пырей у меня наматывало на фрезу,иногда приходилось срезать ножом,много остаётся корней на верху,где они вянут на солнышке.Эта-же фреза в дернине,имеет и минусы,именно с 16 фрезами на 750-800мм.Обрабатывая дернину,получаются крупные комки дёрна,которые и на второй и третий раз плохо перемалываются,проскакивают между ножей.Очень сильно кидает мотоблок со стороны в сторону,тяжело держать.Поэтому в прошлом году,был план разработать около шести соток дернины,пришлось замутить новую фрезу.Сделано чаще,но нож через 180гр,а не на квадрате.Мотоблок идёт плавно,дёрн крошит мелко,но заглубляется очень плохо.В будущем буду искать оптимальное число ножей,чтоб и дернину рубило,и землю в пыль не крошило.В вашем случае хорошо,что можно снять лишние ножи,подобрать нужный эффект рыхления.Кстати,у меня они были немного подогнутыв стороны,для равномерного рыхления.

https://a.radikal.ru/a09/2004/42/4d60fa7eb352t.jpg

0

358

Alex 74 написал(а):

У меня была дача на тофянике,

У меня дача расположена на пойменном лугу. 40-60 см. чёрной земли а под ней голубая глина. Под глиной плывун. Вот такой пирог. В сухое время почва в трещинах, плотная. В сырое - каша, трактор вязнет. В прошлом году думал с участка не выеду.
Чуть прозевал и комки. Вот и перешёл на узкие грядки. Урожайность выше чем обычным способом. На мой участок нужен песок и дренаж земли.

0

359

ПРивет всем, господа самодельщики!

Возник вопрос регулировки конических роликовых подшипников в угловом редукторе. На ведомом валу стоят шайбы между кромкой вала и внутренней обоймой подшипника с обоих концов вала. Так вот регулировка - добавлением- отниманием толщины шайб или под наружную обойму в крышку подбирать  прокладку- кольцо.?

0

360

Юрий написал(а):

добавлением- отниманием толщины шайб или под наружную обойму в крышку подбирать  прокладку- кольцо.?

Под крышки подшипников.
Принципиальной разницы как будет отрегулирован редуктор нет, но подбор прокладок под крышки позволит регулировку натяга подшипников и зацепления шестерен производить без разборки редуктора.

0
