Думаю достаточно рычага легковушки, и еще многое зависит от диаметра шкива НШ: пропорция обратная - чем больше диаметр, тем меньше вероятность пробуксовки.
Удачи.
Шкив 120 мм. на нш. Буду делать, посмотрим. Спасибо
Сделал систему натяжения ремня на привод нш-10 с отключением.
отключенный.
включенный.
Ходовые испытания не проводил.
Планировал установить для этой цели ручник авто но отсутствия места не позволяет туда его установить.
Второй привод нш для гидроруля буду делать по такому же принципу.
Отредактировано www_v (14 мая, 2018г. 10:40:40)
Думаю что немного переборщил с размерами ПКУ, прикинул стрелу, выглядит как краб.
Но переделывать не буду.
Небольшой видео журнал.
Отредактировано www_v (15 августа, 2018г. 16:39:12)
Участнику.
Что за колеса у вас стоят?
Участнику.
Что за колеса у вас стоят?
Шина 7.50L-16 ФБел-253M 72, 97/А6 производства Белшина
Диски УАЗ-31622 R16x6.5J 5x139.7 ET40
Часть вторая.
Отредактировано www_v (23 августа, 2018г. 11:14:34)
Добрый день!
Мне нужно загнуть полукругом лист железный в диаметром 500 мм. Делаю ковш для ПКУ (бетономешалка). Опираясь на Ваш большой опыт, и мои шаловливые ручки. Как это можно сделать? Размеры 4 мм. толщиной, 1000 мм. шириной, 1500 мм. длинной.
У меня пока планы по этой работе такие. В центре и по краям ставлю перегородки полукругом из 4 мм.стали. Привариваю на краях уши для крюков лебедки, подтягиваю лебедками с двух сторон, прихватываю в местах прилегания, прогревая газовым резаком.
Отредактировано www_v (4 сентября, 2018г. 08:25:46)
Добрый день!
Мне нужно загнуть полукругом лист железный в диаметром 500 мм. Делаю ковш для ПКУ (бетономешалка). Опираясь на Ваш большой опыт, и мои шаловливые ручки. Как это можно сделать? Размеры 4 мм. толщиной, 1000 мм. шириной, 1500 мм. длинной.
У меня пока планы по этой работе такие. В центре и по краям ставлю перегородки полукругом из 4 мм.стали. Привариваю на краях уши для крюков лебедки, подтягиваю лебедками с двух сторон, прихватываю в местах прилегания, прогревая газовым резаком.Отредактировано www_v (Сегодня 08:25:46)
Не прокатит. Ещё надо две перегородки. 5 штук. К крайним вериться, к средним прихватывать. Двух ушей мало. Надо три минимум. Ну и надо массивное железное основание, к которому можно прихватиться сваркой.
В общем геморрой.
Не прокатит. Ещё надо две перегородки. 5 штук. К крайним вериться, к средним прихватывать. Двух ушей мало. Надо три минимум. Ну и надо массивное железное основание, к которому можно прихватиться сваркой.
В общем геморрой.
Дааа геморой еще тот, согласен. Но выхода нет, трубу такого диаметра, и толщиной металла, найти тяжело.
Не такая уж большая толщина металла - всё должно получиться без осложнений. 78RUS верно сказал, что если найти какое-нибудь стальное основание (эстакада, к примеру), то можно вообще без подогрева обойтись. Пробуйте, и будет Вам счастье!
Дааа геморой еще тот, согласен.
Думаю ваш вариант с лебедкой хорош, только надо использовать две лебедки.
А к листу железа необходимо приварить несколько пар направляющих штифтов - ( из кусочков проволки Ф-6мм), Чтобы тросы не съезжали. И кольцами или хомутами застраховать петлю, чтобы не разошлась.
Полагаю по рисунку все поймете...
www_v
Иногда что бы что то сделать, приходится городить оснастку. Ваш случай из этого.
Как бы поступил я. В лазере вырезал 5 полукругов диаметром 500 мм. На вершине каждого полукруга должен быть выступ высотой 3 мм., шириной около 1 см. Лист на полотно тоже должен быть из лазера. В нем сделать ответные прорези под выступы на полукругах.
Сделать раму из швеллера 60-100 размеры рамы 490Х1560. Раму поставить на ноги, под рамой сделать крепление для лебёдок.
Взять помошника, на ровном полу вставить выступы полукругов в прорези и приварить снаружи. Поднять полученное на раму, выставить ровно по центру и по угольнику прихватить полукруги к раме. Крайние полукруги зафиксировать раскосами (поэтому и размер рамы 1560).
Установить две лебёдки и стягивать примерно как на картинке у Странника. Прихватывать крайние полукруги почаще, внутренние как получится.
Потом отрезать болгаркой от основания.
Только я боюсь, если не греть, то при снятии внутренних полукругов лист "раздует".
Думаю ваш вариант с лебедкой хорош, только надо использовать две лебедки.
А к листу железа необходимо приварить несколько пар направляющих штифтов - ( из кусочков проволки Ф-6мм), Чтобы тросы не съезжали. И кольцами или хомутами застраховать петлю, чтобы не разошлась.
Полагаю по рисунку все поймете...
Спасибо за рисунок, один раз увидел и все понятно. Задумался где найти какие то две стены, или металлоконструкцию чтобы между ними натянуть трос. Либо делать квадрат их швеллера.
Иногда что бы что то сделать, приходится городить оснастку. Ваш случай из этого.
Как бы поступил я. В лазере вырезал 5 полукругов диаметром 500 мм. На вершине каждого полукруга должен быть выступ высотой 3 мм., шириной около 1 см. Лист на полотно тоже должен быть из лазера. В нем сделать ответные прорези под выступы на полукругах.
Сделать раму из швеллера 60-100 размеры рамы 490Х1560. Раму поставить на ноги, под рамой сделать крепление для лебёдок.
Взять помошника, на ровном полу вставить выступы полукругов в прорези и приварить снаружи. Поднять полученное на раму, выставить ровно по центру и по угольнику прихватить полукруги к раме. Крайние полукруги зафиксировать раскосами (поэтому и размер рамы 1560).
Установить две лебёдки и стягивать примерно как на картинке у Странника. Прихватывать крайние полукруги почаще, внутренние как получится.
Потом отрезать болгаркой от основания.
Только я боюсь, если не греть, то при снятии внутренних полукругов лист "раздует".
Тоже интересное решение, лазер доступен, но ехать до него 2 ч. по пробкам туда, и обратно столько же. Три листа у меня есть, закажу еще 3 квадрата на 500 на 500 мм. в 10 минутах езды от меня. Полукруги вырежу не проблема, выступ можно приварить штырь, в листе сделать отверстие под штырь.
Думаю что один край троса закрепить на опоре, с противоположной стороны лебедку. Наварить временно направляющие чтоб трос не сползал. Спасибо всем за советы.
фотоотчет выложу как буду делать.
Отредактировано www_v (6 сентября, 2018г. 09:30:55)
Либо так сделать

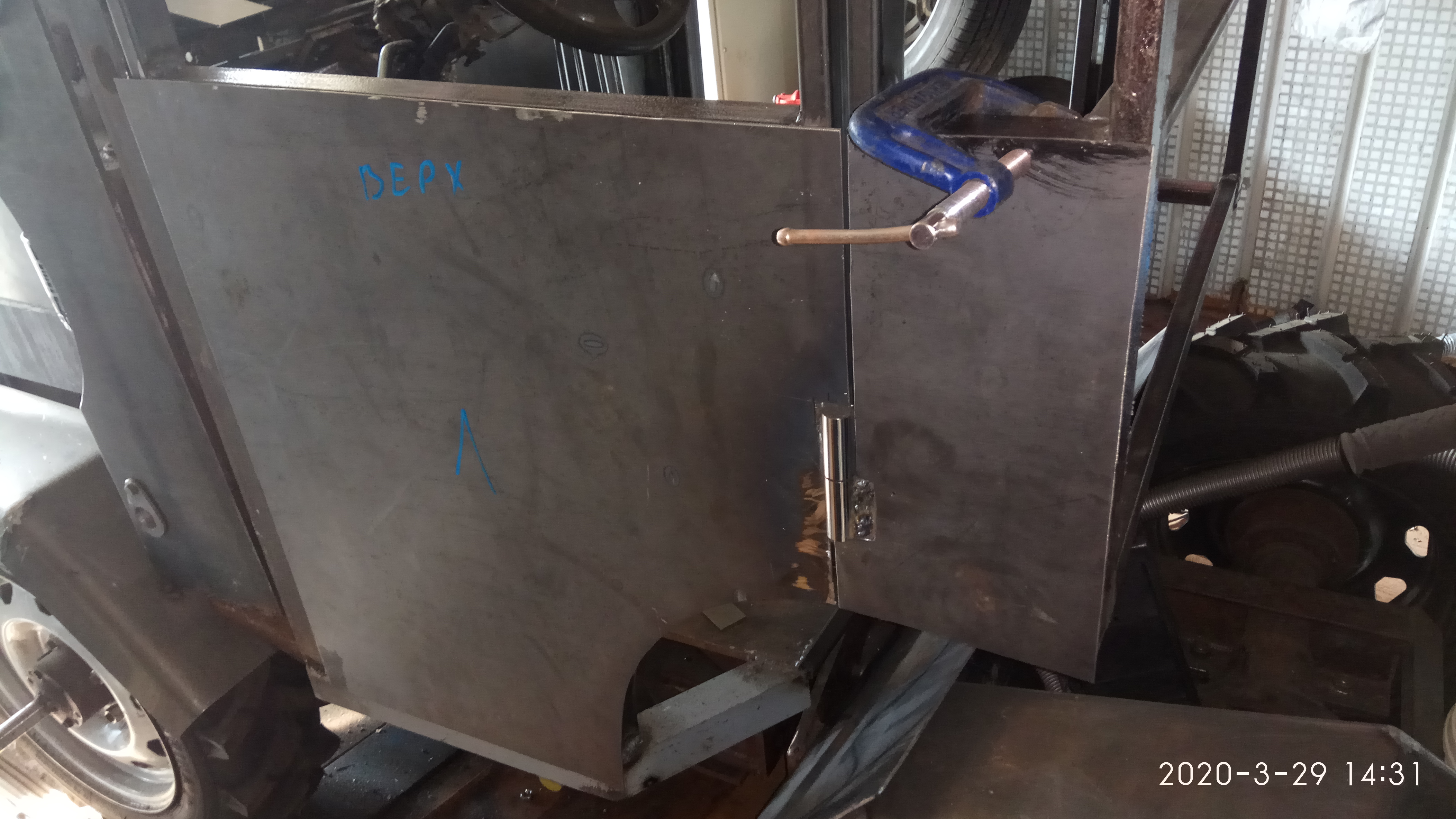

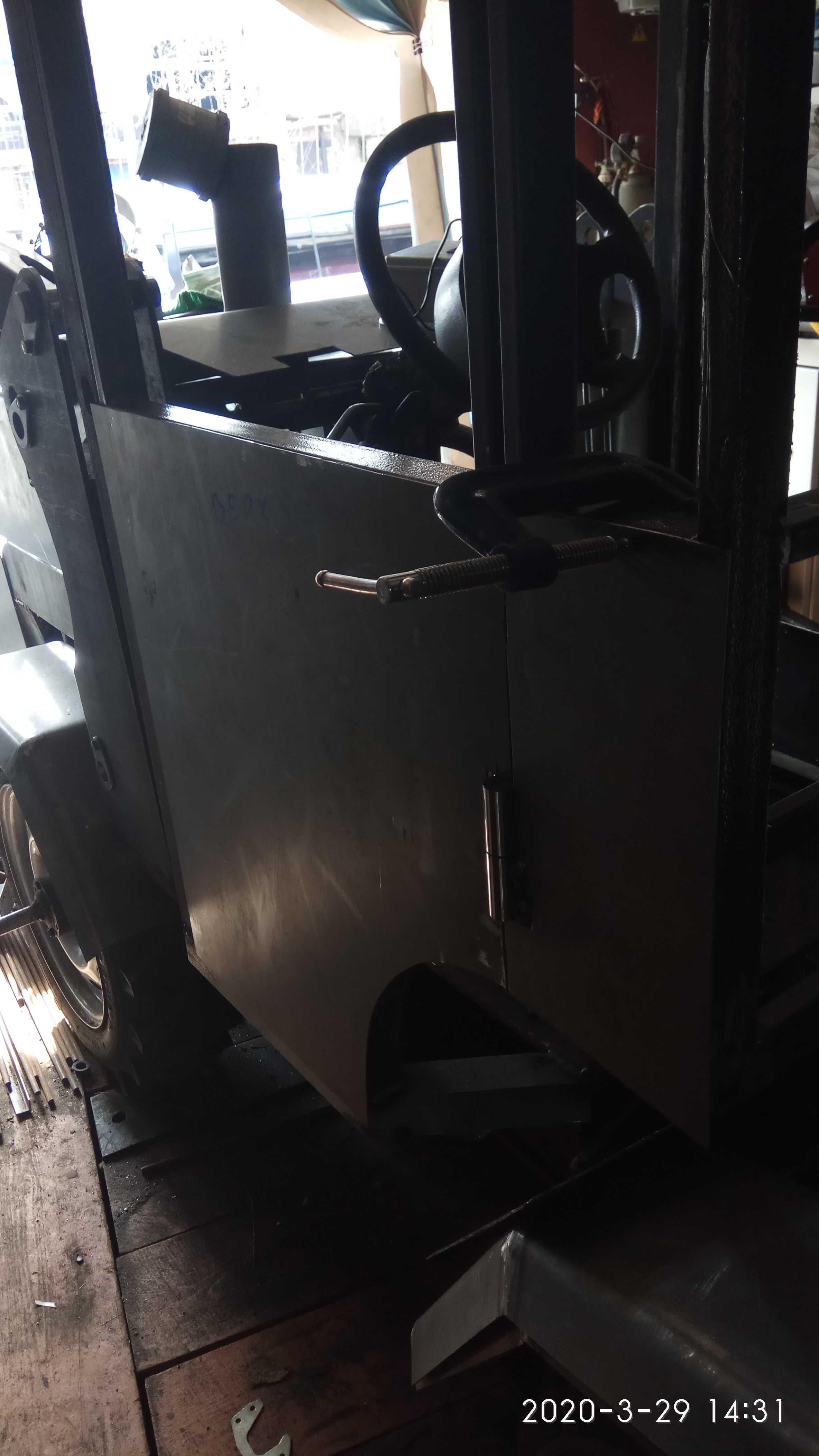

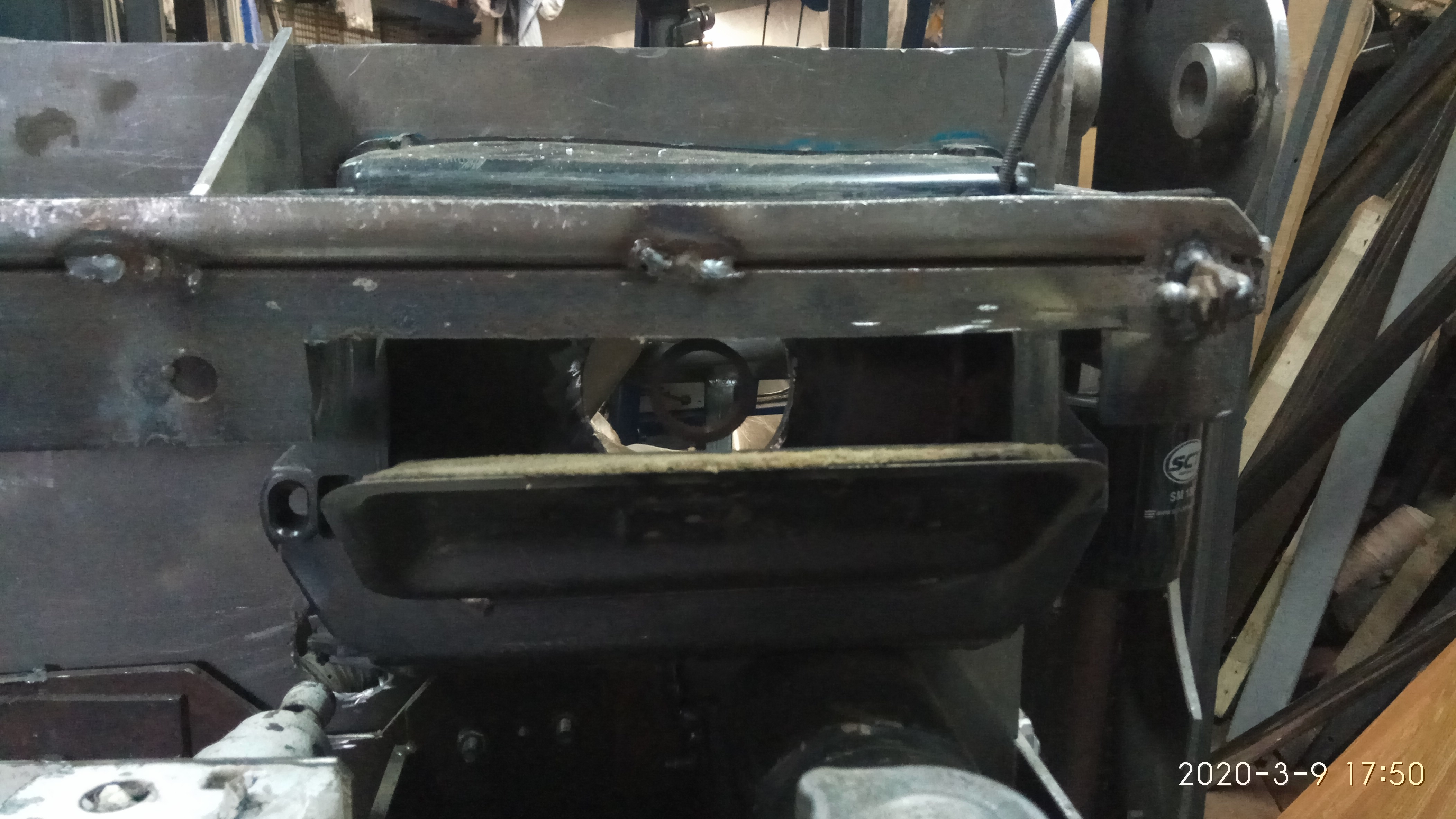

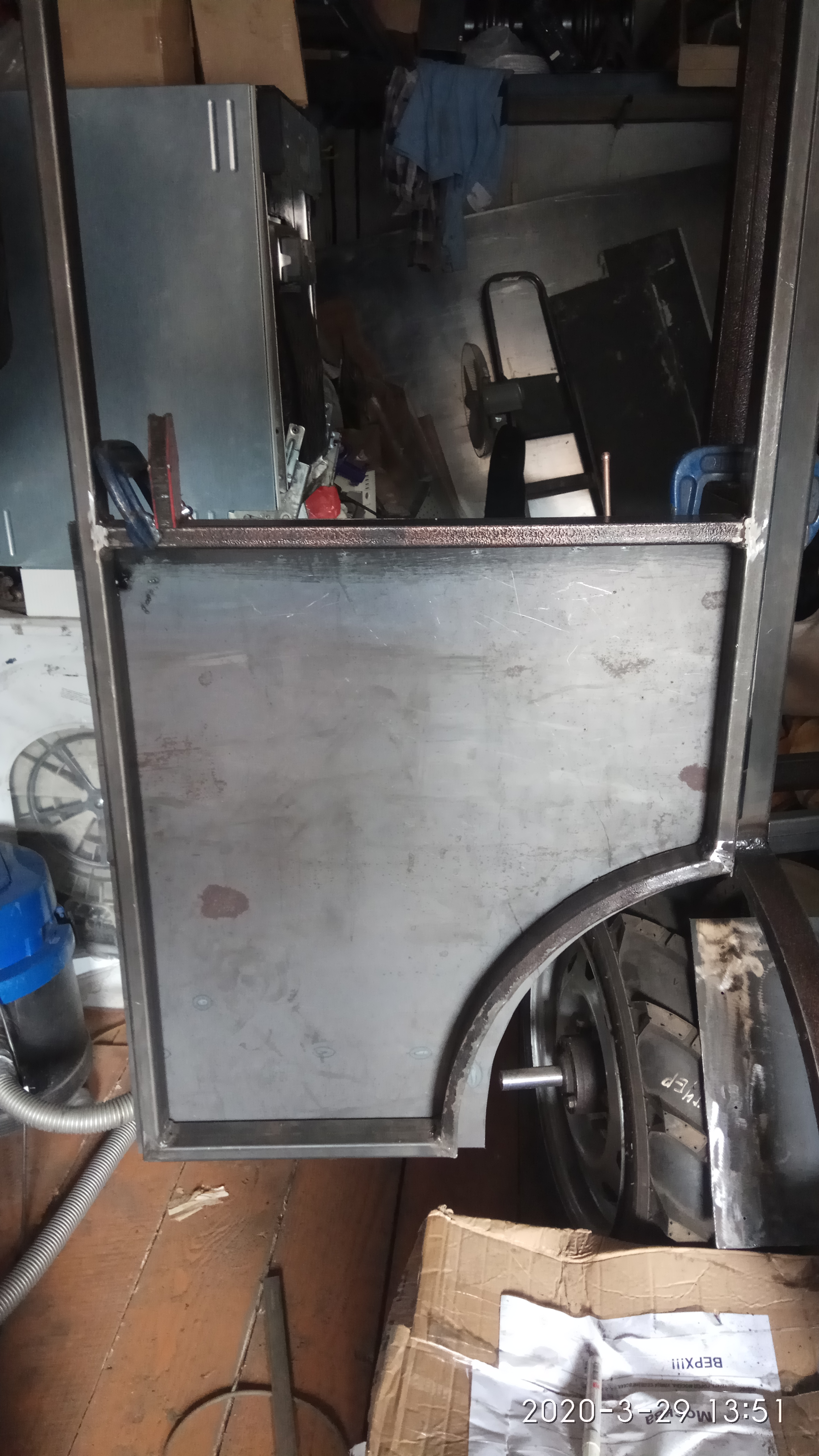

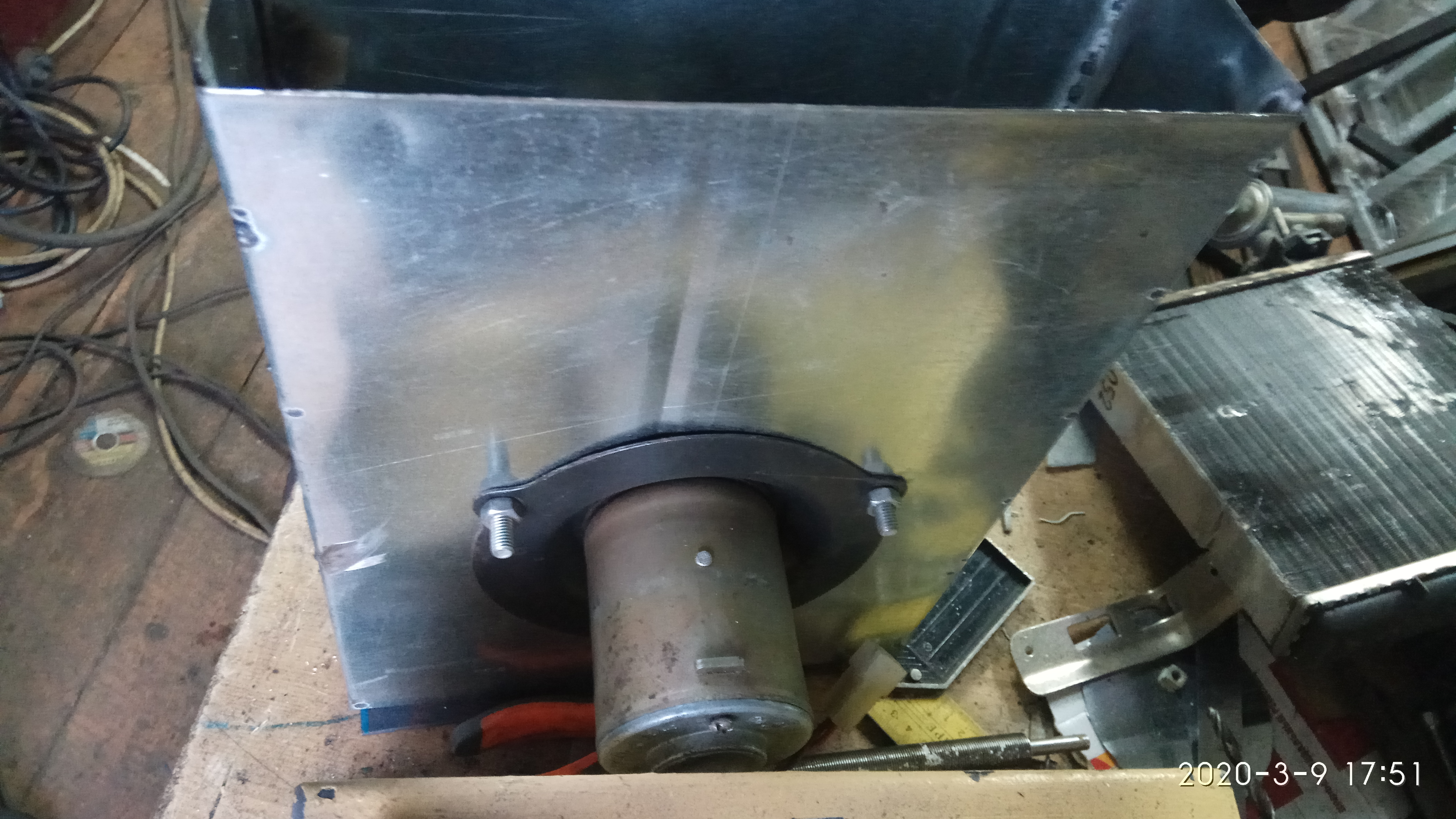

Продолжаю делать, не торопясь.
